1.ADAMS常见快捷键
相较于SOLIDWORKS,ADAMS的基础操作如旋转、平移、放大缩小显得十分繁琐,需要选择相应的图标才能完成操作,以下给出我目前知道的一些快捷键。
R+左键——旋转视角
Z+左键——放大缩小界面
T+左键——移动当前界面
Ctrl+X——删除
Ctrl+N——新建文件
F8——打开后处理模块
后续学习到其他快捷键使用会继续更新
———————————————————————————————————————————
2.SOLIDWORKS文件导入ADAMS流程

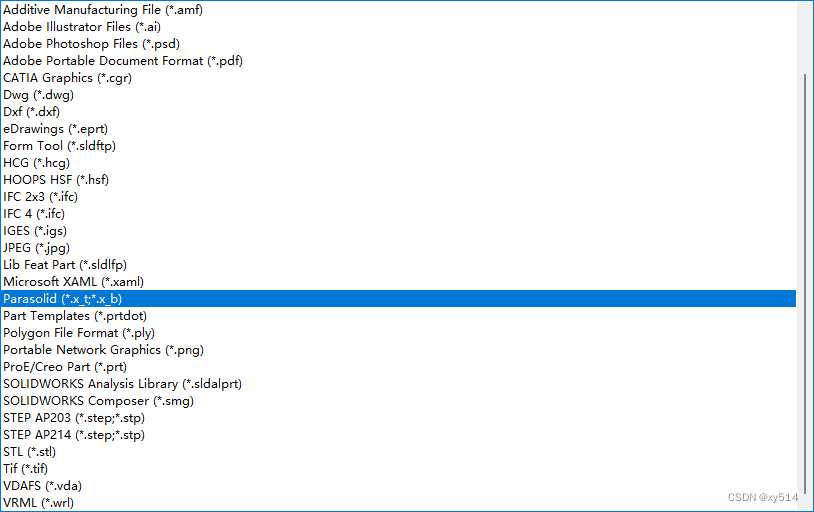

①首先保存SOLIDWORKS文件,保存类型选择Parasolid

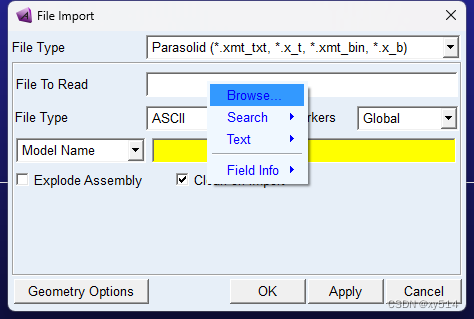

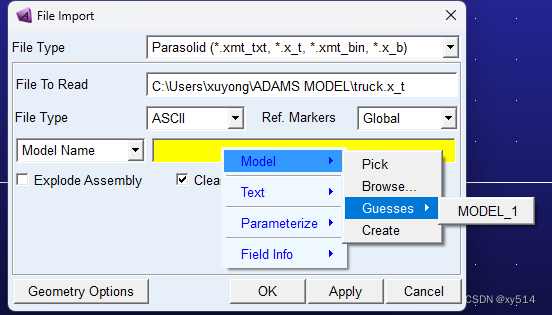

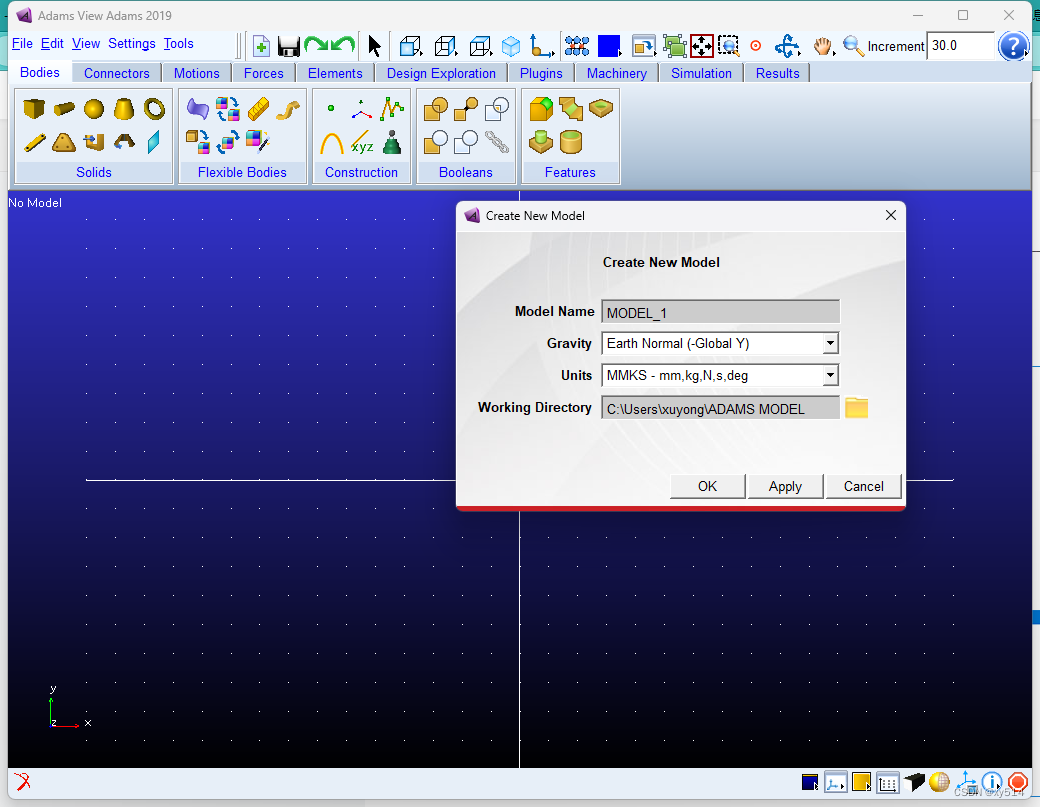

②打开ADAMS软件,新建文件并进入,点击File后选择import,在弹出的界面中第一行的File Type选择Parasolid,在File to read栏中右击选中Brose浏览文件并找到刚才保存的Parasolid文件,最后在model name栏中右击选择model→guess→model_1(一开始创建的文件名),最后点击OK即完成文件导入。
———————————————————————————————————————————
3.文件名和保存路径不要有中文名
由于ADAMS是国外开发的软件,因此对中文路径不兼容,无论是文件名还是保存路径都要避免有中文出现,防止报错。此外,windows的账号名也要避免中文,否则安装时会导致失败。
———————————————————————————————————————————
4.零件隐藏与显示

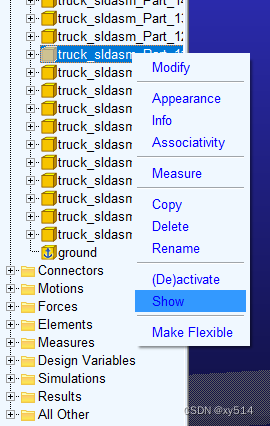

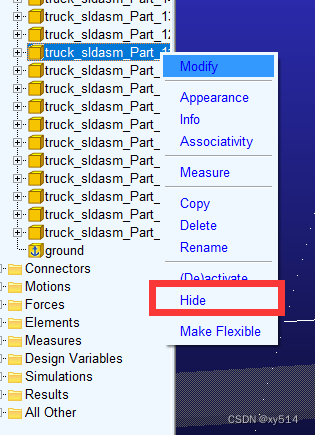

当一个模型软件较少时,可以直接在左侧的设计树中直接选择相应的零件右击选择Hide隐藏,并再次选择该零件右击选择Show显示。

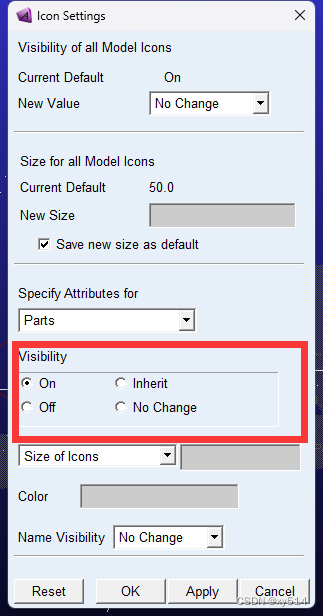

但是当零件过多且在模型上选择隐藏时,无法较快在设计树中找到需要显示的零件,此时需要点击setting→icon,在icon界面找到visibility并选择on即可显示所有隐藏的零件。
