深化详图：又称加工详图，是指在钢结构工程中，用图样的方式确切表达钢构结构构件的几何形状、主次零件规格尺寸，零件间相对位置、焊接形式和技术要求等的技术文件。另外，详图中还应包括深化设计说明、图纸目录及构件材料报表清单等辅助资料。
EPC工程总承包模式是我国今后工程建设适应经济发展的趋势选择，是建筑工程关注的重点内容。
EPC工程总承包模式实行设计、采购、施工一体化全过程（若干阶段）总承包，有利于设计、采购、施工各阶段工作的合理衔接，强调和充分发挥设计在整个工程建设过程中的主导作用。深化设计是结构设计与构件加工制作的联系桥梁，在推进工程进度和质量方面具有重要的影响意义。
因此，现阶段开展深化设计业务，具有以下积极作用：
1.弥补设计单位施工经验不足的需要。设计单位从图纸设计到工程实施的中间存在较长的时间，导致设计方案对应的技术措施有一定的延时性，使得工程施工存在部分缺陷和不合理性。施工单位能凭借自己的施工经验和深化设计能力更经济、合理地实现设计意图，提高业主项目投资效益。
2.弥补设计单位对建设材料市场了解不足。施工单位是捕捉建筑市场材料变化的第一人，他们对市场同类材料的价格、性能、施工难易度、以及使用后的效果，了解得比更为全面具体。因此，施工单位更能为业主和设计单位提供经济可行的建议。
3.弥补了设计单位和施工单位之间的空白。目前部分设计院缺乏施工实践经验，忽略施工详图的设计，导致工程施工存在，如大型机房内管道支架图，竖井内管道详细的排布及安装图，各专业位置冲突等问题，使得施工现场会产生较多的设计变更，延误施工工期的同时，为建设单位带来具大经济损失。
4.有利于优化建筑工程各系统的设计，提高功能实用性。施工图纸设计下移到施工单位后，有利于充分调动施工单位参与工程各系统设计的积极性，将施工单位在实践中积累的施工维修保养的经验、教训提前运用到工程设计当中，使工程设计更完善、更具操作性，建筑环境更舒适。
5 有利于国内施工企业与国际接轨。国际建筑总承包单位具有众多工程总承包经验，与工程设计能力，而我国的工程总承包管理模式处于刚刚起步的阶段。为了实现未来与国际市场的快速接轨，施工图纸设计下移到施工单位，有利于提升施工承包单位的技术实力，和发展壮大。
钢结构深化详图为钢结构加工制作厂和现场施工安装单位提供构件加工和安装必要的依据，并及时向建筑工程师和结构工程师反映工厂加工与工地安装中不可行的问题点，以及可行的解决方案，避免影响工程进度和质量，造成经济损失 。下面，我们一起来看下钢结构如何深化详图设计。
1.深化详图设计流程
一般来说，钢结构深化详图设计需要遵循以下流程：
在钢结构施工图设计之后进行，详图设计人员根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求，严格遵守钢结构相关设计规范和图纸的规定，对构件的构造予以完善。
并根据工厂制造条件、现场施工条件，并考虑运输要求、吊装能力和安装因素等，确定合理的构件单元。最后再运用专业的钢结构深化设计制图软件，将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等，详细地表现到图纸上，以便制造和安装人员通过查看图纸，清楚地了解构造要求和设计意图，完成构件在工厂的加工制作和现场的组拼安装。
2.深化详图设计内容
1）全套图纸的归档分类编号，构件、零部件的编号原则，材质的要求，特殊加工要求及质量要求，施工放样的基本原则、防腐及防火要求，储放和运输的条件等。
2）施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。也可供建筑设计和结构设计工程师对深化设计图进行检查和审核。
3）构件加工详图、零部件加工详图 ：零部件的切割、钻孔、刨边等的加工、构件的焊接组成加工，表面处理等。它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。
4）材料清单 ：提供材料采购和预算的依据，以及加工的进度控制和管理。这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。
5）深化后的焊接标准、节点详图 ：依据结构设计的数据成果，在行业和国家的规范指导下，考虑加工制造单位的技术设备实际状况，提供给设计者进行检查和审核，向加工制造者提供加工作业的依据。
以上共五类，其中1），5）类可根据具体情况省略；3）类因各国、各地,各企业标准或要求不同，表现形式也会有所不同。
3.深化设计制图软件
Tekla Structures是一套多功能的三维智能建模软件，可以创建一个完整的三维模型，其特有的基于模型的建筑系统可以精确的设计和创建出任意尺寸的、复杂的刚结构三维模型，并且模型中包含加工制造以及安装时所需的一切信息。
利用 Tekla Structures 2022中的自动化功能，提高协作速度、缩短工程工期、实现更顺畅的工作流，并制定有效决策。

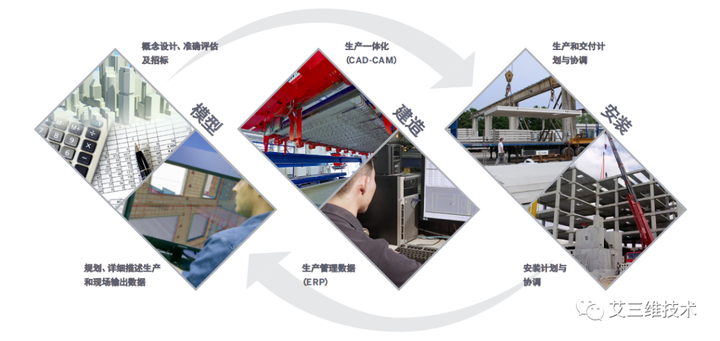

借助场外制造，可通过更优的工作流在工程初期做出决策、实现快速协作并缩短工期。迈入便捷体验的新时代，利用先进的无纸化工作流和高度自动化的制造改变您的建造方式。
1）更智能的制造图纸创建
更高效地创建零件图、构件图和浇筑体图纸。我们扩展了 Tekla Structures 产品中的智能功能，为您提供一种更高效、更直接的方式来创建制造构件图。我们投资开发模型，以快速、高效和准确地生成文档。
2）钢筋现在作为钢筋笼构件处理
基于 Tekla Structures 的核心细部设计优势，现在可以使用装配功能创建钢筋笼，创建过程与钢和预制零件类似。该功能主要用于制造和装配设计 (DfMA) 或场外施工工作流，您现在可以对钢筋笼、管接头和埋件进行细部设计、编号、报告、记录和导出。
3）更简单的钢筋间距控制
使用无缝的间距工作流执行所有钢筋命令。根据一致反馈，我们在钢筋组上实施了相同的间距控制，从而对钢筋间距工作流进行了进一步简化。
4）简化对复杂几何形状的配筋
借助新的肢表面功能，无论制作的形状有多复杂，都可以在混凝土面上自动创建钢筋设置。该流程利用自动创建的水平和垂直层，这些层可通过标准编辑命令进行编辑。
5）更快速的绘图和渲染
图纸的渲染速度更胜以往！现在，您可以享受类似于 CAD 的绘图速度和更高的平移与缩放性能。
6）参考模型的新渲染选项
元素可见性增加了新函数，让区分参考模型、组件和零件比以往更加简明。
7）新 IFC4 输出
可以将为钢筋构件创建的新制造和对象数据添加到 IFC4 导出。属性窗格现在提供子类型，为 IFC4 导出提供了进一步的分类可能性。我们添加了特定于桥的 IFC4 导出功能，可通过基于模型的数字工作流进行桥设计和施工。
8）使用桥创建器制作更复杂的几何形状
桥创建器扩展改进了抛物线变动。现在，纵向抛物线变动可创建更复杂的几何形状。桥工程师可以创建抛物线，其中截面会根据抛物线方程沿整个长度变动。
9）沿桥的任何一条画线创建剖面
现在，您可以沿任何一条预定义的路径创建剖面图图纸。该功能可构建针对整个桥的整体可视化图纸，该图纸在工作中极为常用。可沿任何线（包括回旋曲线及蛇形折线）创建该剖面或标高。
10）使用 Quadri 连接器轻松共享数据
Tekla Structures 与 Quadri 之间的新连接器为道路和铁路设计人员提供了无缝的双向数据交换方式。您可以始终利用此最新的道路或铁路一致性工具，并在中央 Quadri 模型中共享您的桥。
11）利用 Tekla Structures 中的动态隐含碳排放评估创建清洁环保工程
现在，Tekla Structures 也可提供在设计阶段进行碳评估的 Tekla 软件功能。
在 Tekla Structures 中即可使用新的 Embodied Carbon Calculator 来评估设计对环境的影响。使用动态计算工具快速比较各种结构选项，完成后，通过 OneClick LCA 链接获得经认证的隐含碳排放报告。
12）充分利用 Grasshopper 从未如此简单
Tekla Structures 中的 Grasshopper 组件在外观和作用上与传统 Tekla 组件类似，但它可在后台触发任何 Grasshopper 定义以在 Tekla 中生成对象。利用可视化脚本，着手开发您自己的 Tekla 自定义组件。
