Petrel断层识别自动化教程

断层是地壳受力发生断裂，沿断裂面两侧岩块发生的显著相对位移的构造。断层的地质构造识别，对油气藏的勘探有重要意义。

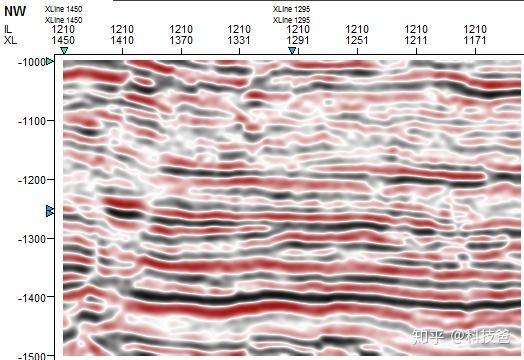

在油气藏勘探中，一般首先会绘制一幅地震的剖面图，如下图：

怎样识别出其中的断层呢？全凭人眼看，手画吗？显然效率太低了。还好有专业软件petrel帮助你自动化地绘制出断层。

01导入一个地震体

首先通过new seismic survey选项导入一个地震体。

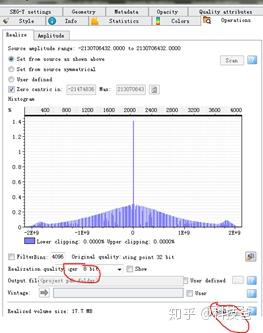

然后选择realize将地震体缩小。在Realization quality 选integer 8 bit，点realize。

就像下图的配置：

最后得到了一个缩小的地震体。

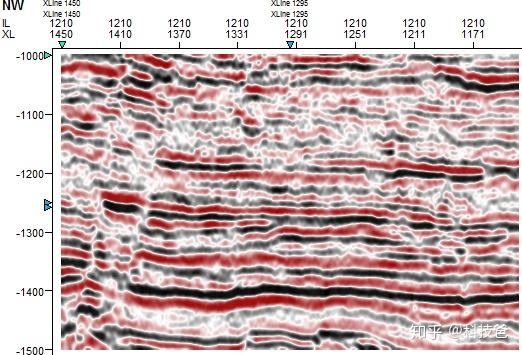

就像下面的剖面图：

02.构造平滑

导入地震体之后，为了后面自动识别的可靠性，需要去掉小的褶皱等无关的信号。这就需要构造平滑。

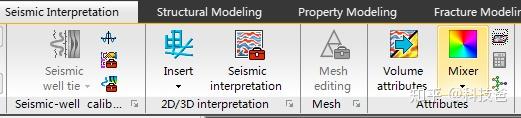

点击volume attributes（体属性）进行配置:

在配置框中选择structual methods的structural smoothing进行构造平滑。

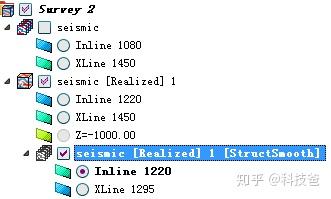

这样就出现了新的数据体。

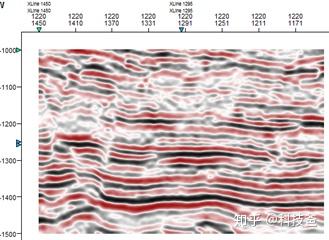

平滑后的效果就像这样：

03.做均值方差体

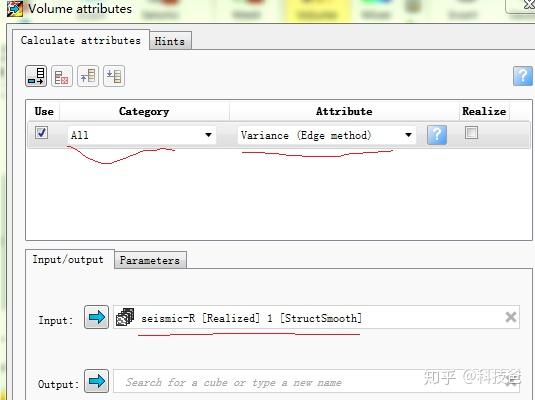

在前面平滑的数据体基础上，点击volume attributes进行配置。使用variance属性进行方差追踪。

得到了新的数据体：

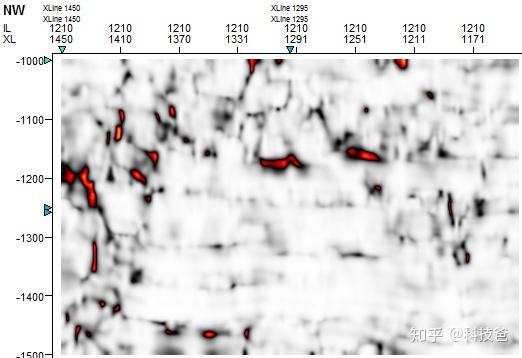

就像这样的效果：

04.通过蚂蚁体追踪断层

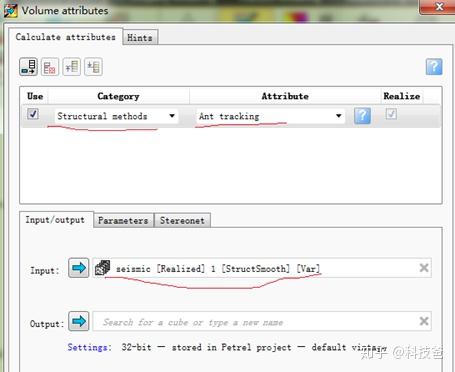

在前一步方差体的基础上，使用structural：

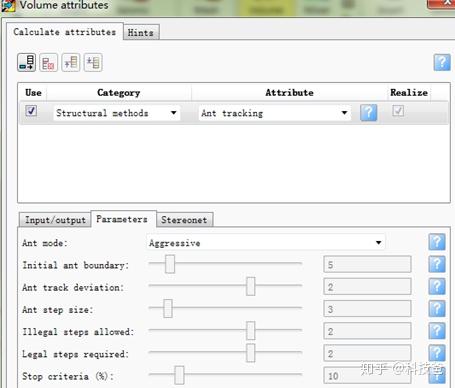

对蚂蚁体追踪设为主动模式。

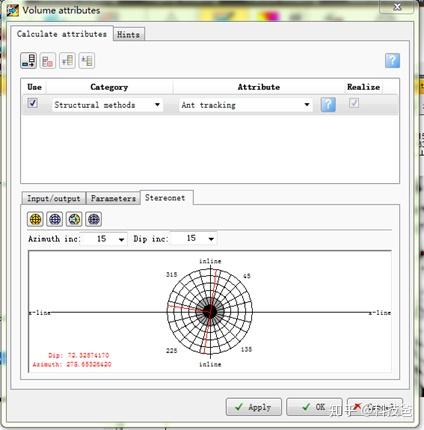

在追踪的断层还可以通过下面的圈来筛选。

其中的圈代表断层的方位，dip是倾角,azimuth是方位。涂黑的部分就是不追踪的断层，比如最里层代表水平的断层，一般就不会追踪。

下图就是根据工区的实际情况，选择不追踪的断层。

比如断层主要看南北方向的，就把东西方向的涂黑，一般不图外层（因为南北向的倾角较大）。如下图：

点击OK后就会自动生成蚂蚁体追踪的结果：

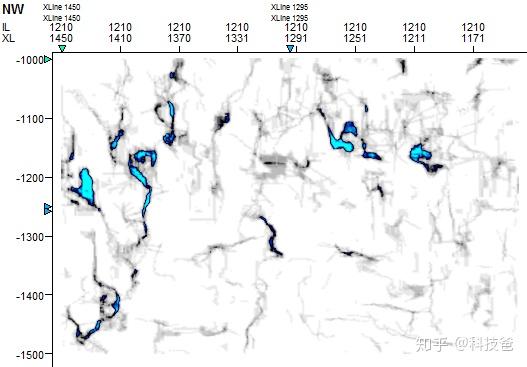

这是蚂蚁追踪的断层效果：

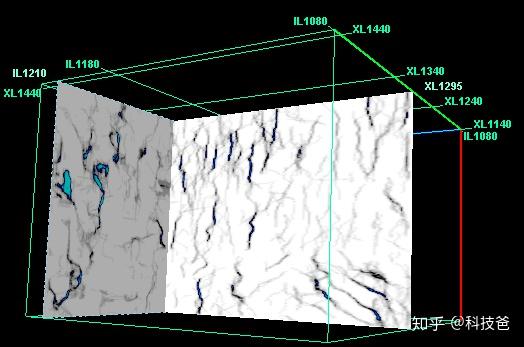

下面是在三维中的效果：

05.断层面自动提取小块

在二维剖面追踪出断层线后，还可以在三维绘制出断层面。

点击Fracture Modeling标签下的Fault extraction。

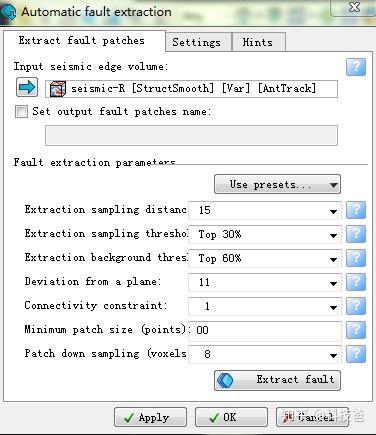

在弹出窗口选择蚂蚁体追踪的结果，点击：extract fault就可以提取断层面了。

然后就生成了断层面的结果：

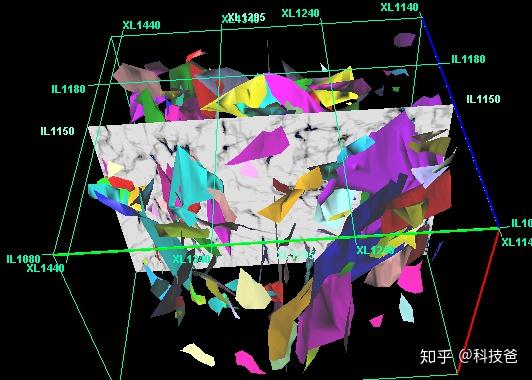

效果就像下面这样：

06.小结

蚂蚁追踪断层是一项非常成熟的技术，而且效果很好，可以识别不同规模的断层，包括一些小断层。

不过回顾前面的结果，其实这个图中有些断面还是不太清晰，以后还可以通过深度学习算法进行加强。
