探索EPLAN Harness proD 2023新版特性

HpD 是德国EPLAN 公司开发的一款专业三维线束设计软件,已经上市多年,帮助众多客户解决了机械、电气、电子、液压等跨专业一体化设计和数字化样机验证等行业难题,在跨越不同软件平台的鸿沟、打通数据流、确保设计数据一致性、简化电气设计流程等方面有着独到的解决方案,深得用户信赖。

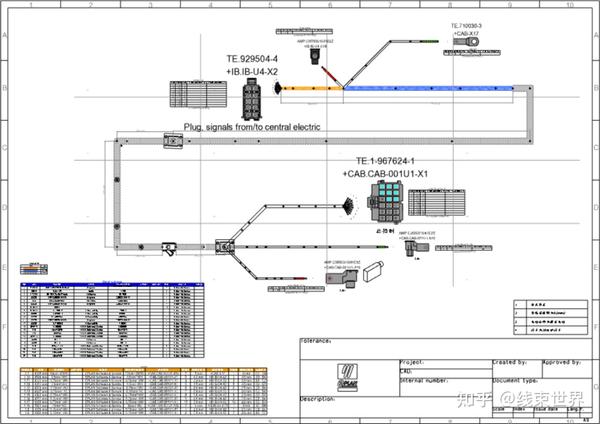

HpD不仅是一款三维线束设计软件,同时也是一款线束制造指导软件,基于三维线束数据,直接生成二维线束工艺钉板图,并且与三维数据关联,一键自动更新。直观的钉板图,将所有生产所需的线束工艺信息全部包含在钉板图中表现出来,一览无余,让线束生产变得更加便捷。HpD可以导出导线裁线表格,支持无需二次调整直接导入全自动裁线机自动裁线,包含线长,号码管线号、剥线长度、线头线鼻子型号等重要工艺数据。





HpD 为线束做到极致,为了方便工人装配线束,从而开发出”项目查看器”,HpD 只需将完成三维线束设计的数据导出成 Html网页文件,就可以使用网页浏览器打开三维线束数据,方便工人直观查看线束装配后的效果,极大降低装配错误率,并且所有线束信息在此都可以查看,例如接插件的物料编码,导线长度,线号等。线束开发阶段也可以将Html文件发给主机厂确认,或不同部门之间查看验证,极大的方便直观的信息交流。





接下来,为大家带来HpD 2023版本中的闪亮点:



1、 2D符号图纸可放置多个尺寸点


对于电缆图纸中总长度的标注标准,不同的客户是不同的。有的客户只需要标注电缆的总长度即可,而有的客户,总长度的标注包含电缆的总长度和连接器的总长度。因此在建库时设置多个尺寸点,即可在生成图纸时,根据不同标准,标注正确的总长度尺寸,如图1所示。

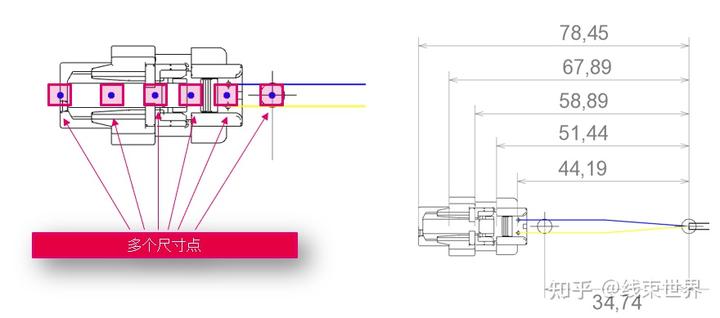

图 1 多尺寸点标注



2. 从MCAD软件导入辅助对象


在导入机械结构模型时,可以选择将机械结构模型中的坐标系、平面等辅助对象也导入HpD工作区中,如2所示。

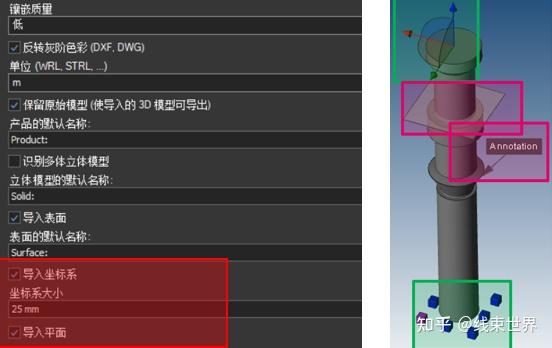

图 2 导入辅助对象



通过新增的视图过滤器,可选择是否显示导入的坐标系、平面等对象,如图3所示。


图 3 过滤器



目前仅支持导入Creo和SolidWorks软件的结构模型的辅助对象,在后续发布的版本中,将逐步提供支持导入其他主流MCAD的结构模型的辅助对象。



3. EPLAN Electric P8(简称P8)

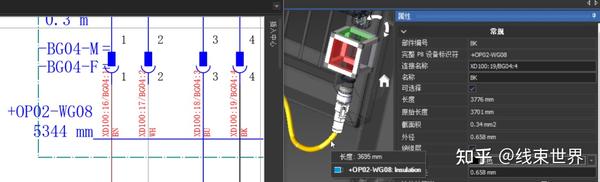

中电缆芯线的连接代号可同步至HpD。当P8中电缆芯线的连接代号被修改后,该变更可直接同步至HpD,如图4所示。


图 4 同步电缆芯线连接代号



4. “四舍五入”新特性


相比HpD 2022版本只能选择:下一个0.5,1,2,5,10,100等固定选项,在HpD 2023中可以自定义四舍五入的数值,如图5所示。这样将极大的减少电缆或导线的浪费,尤其是当长度单位设置为cm或者m时。

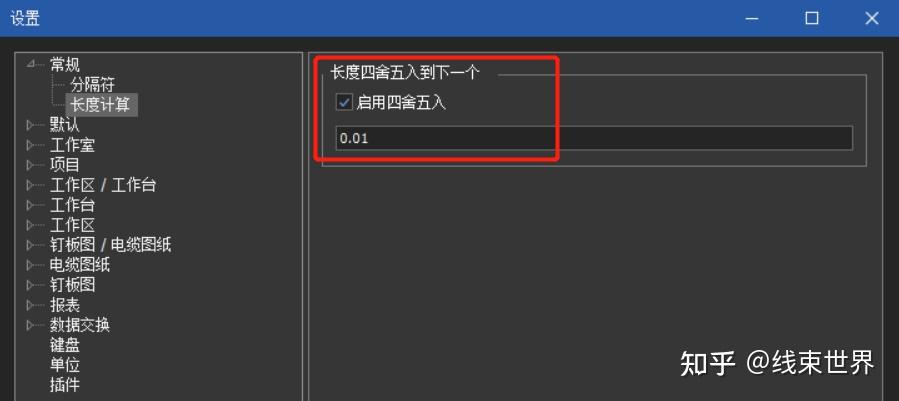

图 5四舍五入设置

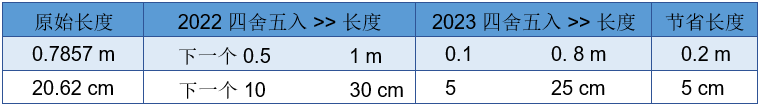

我们以表格1为例,对比HpD 2022和HpD 2023的四舍五入设置带来的长度差别。


表格 1四舍五入设置对比



5. HTML Viewer

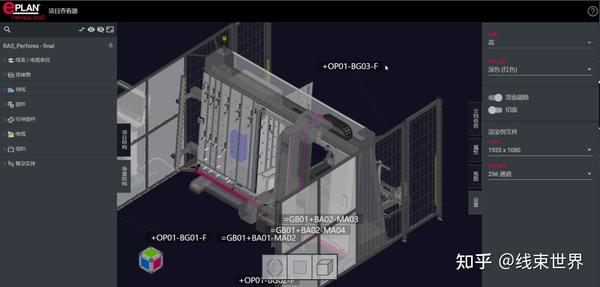

在HpD 2022新增了非常重要的功能,即将设计的3D模型导出为HTML格式,用户端不需要任何授权,只需要使用浏览器即可打开、浏览布线信息。相比HpD 2022,HpD 2023又进行了功能的优化

§ 导出时间缩短3倍


§ 导出文件大小减小至HpD 2022的20%-40%


§ 可选导出质量高低,进一步减小导出文件的大小


§ HTML Viewer界面提供中文语言

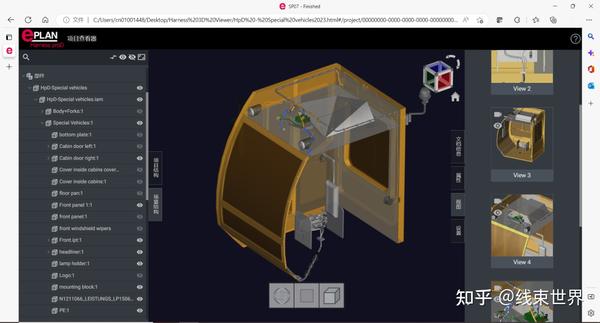

图 6 HTML Viewer



除此之外,还有一些其他的新增功能,例如,在钉板图和电缆图纸中可仅对选择的对象添加球标、导线列表增加是否为绞线等属性。

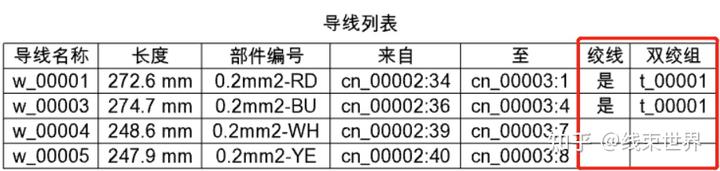

表格 2导线列表



6. 同步所有EPLAN平台部件


在以往的HpD版本中,并不能同步所有的EPLAN Electric P8(以下简称“P8”)中的部件。究其原因,HpD在开发之初,更多的是面向线束的工艺设计,因此只考虑同步插头、电机等部件类型,而像断路器、电机保护开关等部件并没有被考虑。

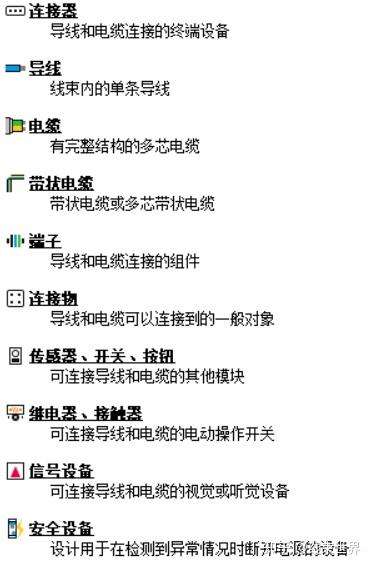

随着HpD应用场景的不断拓展,现有的部件同步功能已不能满足客户的设计需求。从2017年开始,越来越多的客户提出同步所有P8电气部件类型的强烈诉求,因此HpD也在一直不断完善部件同步功能。在刚刚发布的HpD 2023版本中,就实现了与P8所有电气部件的同步,如图7所示,打通了从原理设计到工艺设计,再到生产制造的全流程的数据。且可同步的电气部件类型增加至30种,如下图所示:

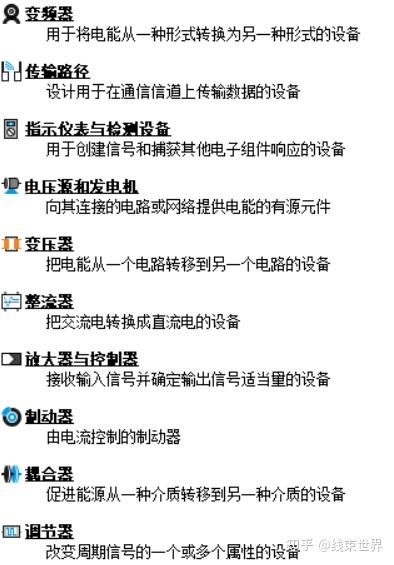

图 7 部件类别

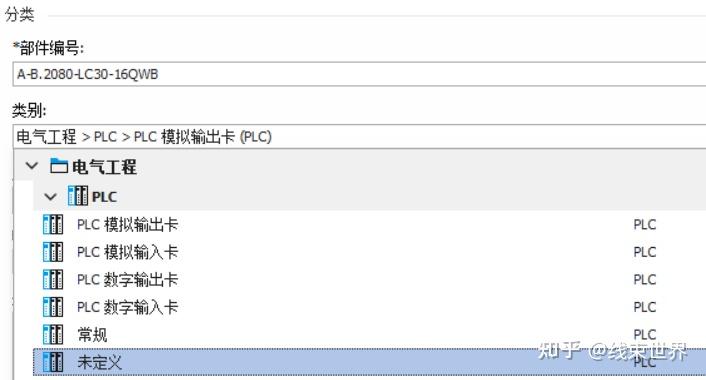

同时,在部件的全局属性中,新增【类别】选项栏,以同步P8部件的产品分类属性。而且,在HpD中可以直接修改该属性,然后同步至P8的部件属性中,如图8所示。


图 8 HpD 类别选择



7. 增加了对特殊组件自定义3D图形的支持


特殊组件(如分线器、熔断器、灯、电容器和电阻器)在HpD之前的版本中无法添加3D模型,只能以默认的球形显示。对于一些小型的热敏电阻,球形的显示方式是可以的。但是对于一些大型电阻,例如制动电阻,球形的显示方式对元器件布局的合理性和电缆长度计算的准确性都会有很大地影响。

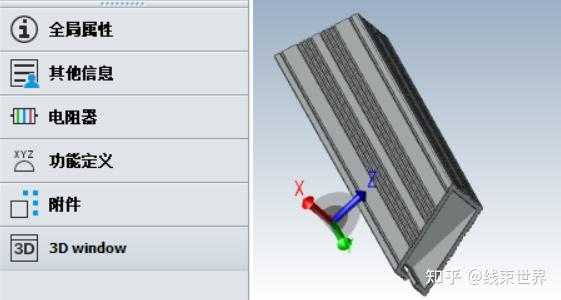

而在HpD 2023 SP1中,特殊组件则可以在3D窗口中,添加3D模型,更真实的显示每一个元器件的模型,保证布局、布线的精确度。


图 9 HpD 特殊组件模型



8. 桥架、拖链内的快速布线

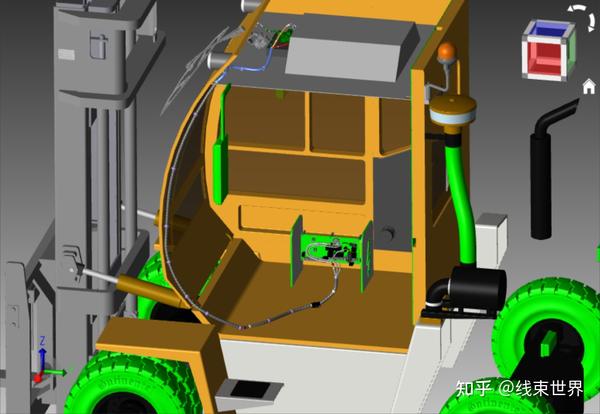

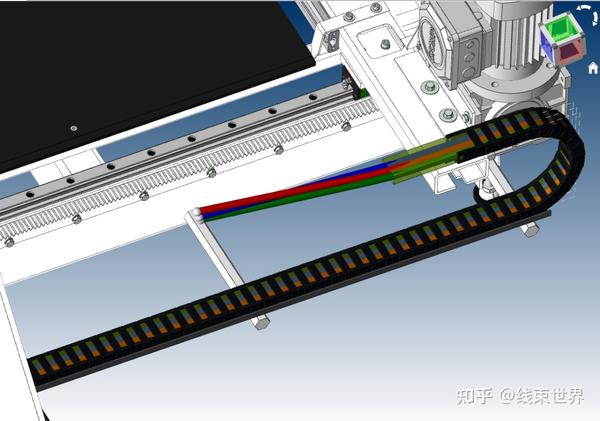

在以往的HpD版本中,用户若是想在电缆桥架、拖链中布线,只能通过手动地逐个放置束的方式实现,且手动摆放时需要人为避免束之间的重叠、干涉,导致操作耗时且无法保证布线质量,如图10和图11所示。


图 10 现场线槽布线



图 11 拖链内布线

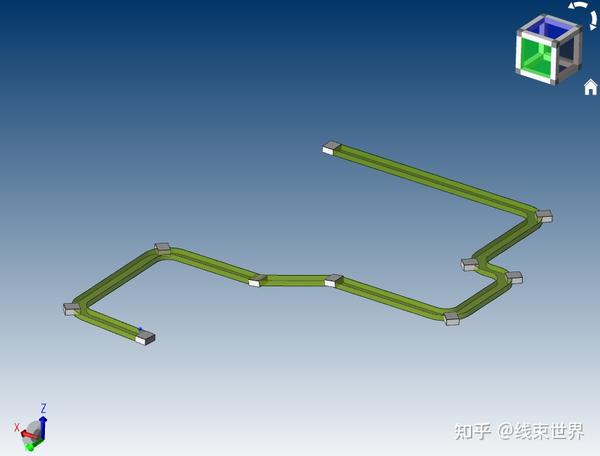

同时,在HpD 2023中,则可以通过放置“电缆桥架“的方式实现,一键将相关电缆整齐地布置到电缆桥架中,极大地提升了布线效率和质量。
