DPVS简介与部署策略

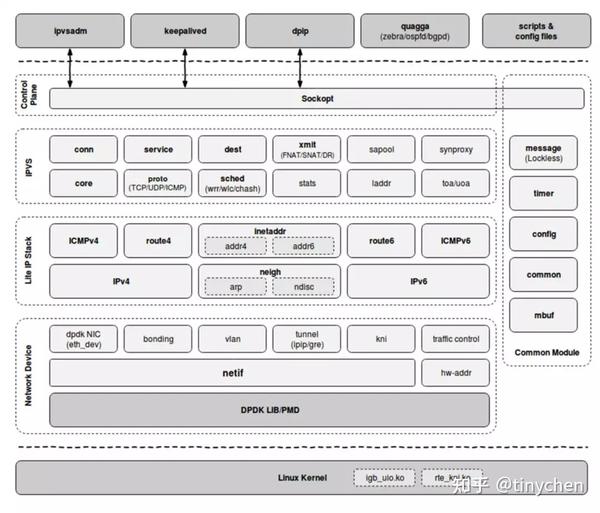

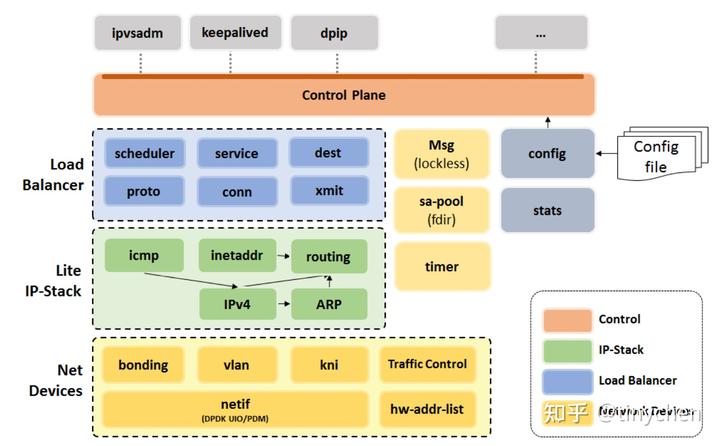

DPVS架构

DPVS是一个基于DPDK的高性能四层负载均衡器（Layer-4 load balancer），DPVS的名字来源于DPDK+LVS，注意这里的LVS是阿里巴巴改进版的LVS。下图是爱奇艺官方给出的一个DPVS架构以及主要特点：

用户态实现

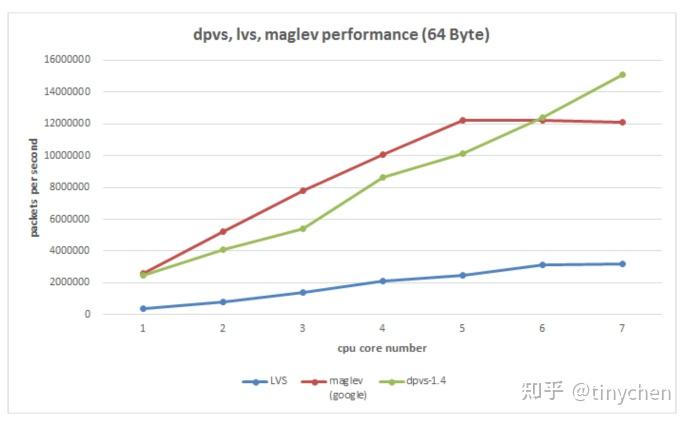

DPVS主要的任务都是在用户态完成的，可以极大地提高效率。官方声称DPVS的包处理速度，1个工作线程可以达到 2.3Mpps，6个工作线程可以达到万兆网卡小包的转发线速（约 12Mpps)。这主要是因为DPVS绕过了内核复杂的协议栈，并采用轮询的方式收发数据包，避免了锁、内核中断、上下文切换、内核态和用户态数据拷贝产生的性能开销。

实际上四层负载均衡并不需要完整的协议栈，但是需要基本的网络组件，以便完成和周围设备的交互（ARP/NS/NA）、确定分组走向（Route）、回应 Ping 请求、健全性检查（分组完整性，Checksum校验）、以及 IP 地址管理等基本工作。使用 DPDK 提高了收发包性能，但也绕过了内核协议栈，DPVS 依赖的协议栈需要自己实现。

Master/Worker模型

这一点和nginx一样，使用M/S模型，Master 处理控制平面，比如参数配置、统计获取等；Worker 实现核心负载均衡、调度、数据转发功能。

另外，DPVS 使用多线程模型，每个线程绑定到一个 CPU 物理核心上，并且禁止这些 CPU 被调度。这些 CPU 只运行 DPVS 的 Master 或者某个 Worker，以此避免上下文切换，别的进程不会被调度到这些 CPU，Worker 也不会迁移到其他 CPU 造成缓存失效。

网卡队列/CPU绑定

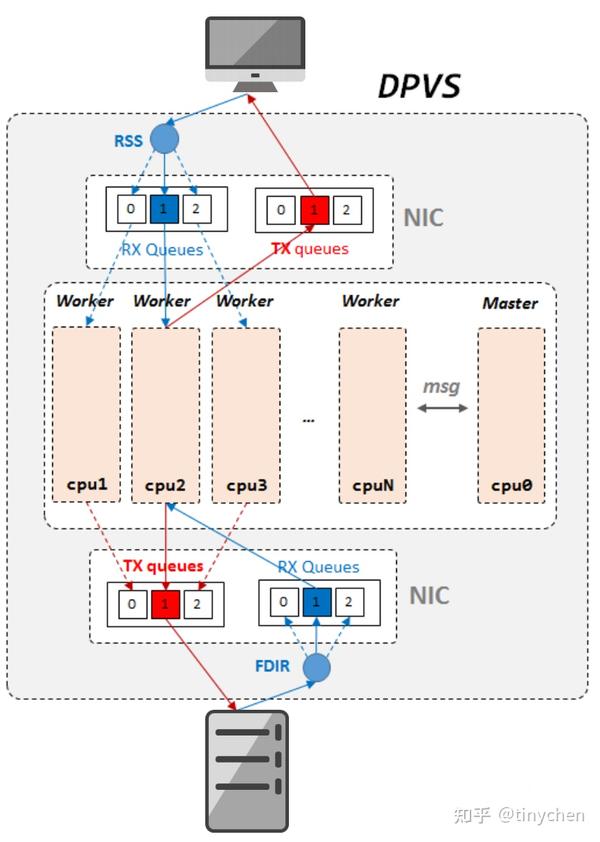

现在的服务器网卡绝大多数都是多队列网卡，支持多个队列同时收发数据，让不同的 CPU 处理不同的网卡队列的流量，分摊工作量，DPVS将其和CPU进行绑定，利用DPDK 的 API 实现一个网卡的一个收发队列对应一个CPU核心和一个Worker进程，实现一一对应和绑定，从而实现了处理能力随CPU核心、网卡队列数的增加而线性增长，并且很好地实现了并行处理和线性扩展。

关键数据无锁化

内核性能问题的一大原因就是资源共享和锁。所以，被频繁访问的关键数据需要尽可能的实现无锁化，其中一个方法是将数据做到 per-cpu 化，即每个CPU核心只处理自己本地的数据，不需要访问其他CPU的数据，这样就可以避免加锁。对于DPVS而言，连接表，邻居表，路由表等频繁修改或者频繁查找的数据，都做到了 per-cpu 化。但是在具体 per-cpu 的实现上，连接表和邻居表、路由表两者的实现方式并不相同。

连接表在高并发的情况下会被频繁的CRUD。DPVS中每个CPU核心维护的是不相同的连接表，不同的网络数据流（TCP/UDP/ICMP）按照 N 元组被定向到不同的CPU核心，在此特定的CPU核心上创建、查找、转发、销毁。同一个数据流的包，只会出现在某个CPU核心上，不会落到其他的CPU核心上。这样就可以做到不同的CPU核心只维护自己本地的表，无需加锁。

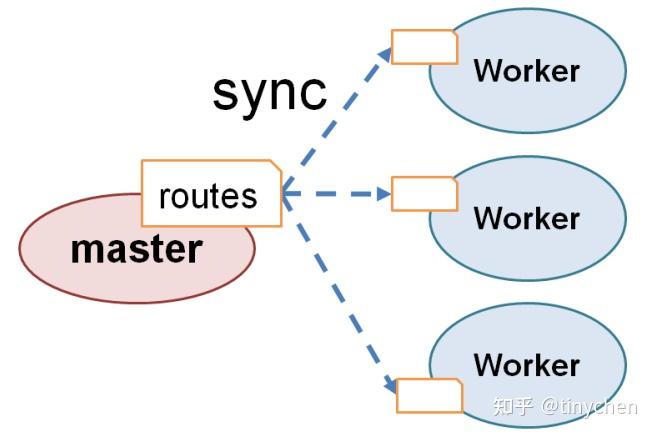

对于邻居表和路由表这种每个CPU核心都要使用的全局级别的操作系统数据，默认情况下是使用”全局表+锁保护“的方式。DPVS通过让每个CPU核心有同样的视图，也就是每个CPU核心需要维护同样的表，从而做到了per-cpu。对于这两个表，虽然在具体实现上有小的差别（路由表是直接传递信息，邻居是克隆数据并传递分组给别的 CPU），但是本质上都是通过跨CPU通信来实现的跨CPU无锁同步，从而将表的变化同步到每个CPU，最后实现了无锁化。

跨CPU无锁通信

上面的关键数据无锁化和这一点实际上是殊途同归的。首先，虽然采用了关键数据 per-cpu等优化，但跨CPU还是需要通信的，比如:

Master 获取各个 Worker 的各种统计信息
Master 将路由、黑名单等配置同步到各个 Worker
Master 将来自DPVS的KNI网卡的数据发送到 Worker（只有 Worker 能操作DPDK网卡接口来发送数据）

既然需要通信，就不能存在互相影响、相互等待的情况，因为那会影响性能。DPVS的无锁通信还是主要依靠DPDK提供的无锁rte_ring库实现的，从底层保证通信是无锁的，并且我们在此之上封装一层消息机制来支持一对一，一对多，同步或异步的消息。

丰富的功能

从转发模式上看：DPVS 支持 DirectRouting（DR）、NAT、Tunnel、Full-NAT、SNAT五种转发模式，可以灵活适配各种网络应用场景

从协议支持上看：DPVS 支持 IPv4和 IPv6 协议、且最新版本增加了 NAT64的转发功能，实现了用户从 IPv6网络访问 IPv4服务

从设备支持上看：DPVS支持主流的硬件网卡设备，同时还支持了Bonding（mode 0 and 4 ）, VLAN, kni, ipip/GRE等虚拟设备

从管理工具上看：可以使用包括 ipvsadm、keepalived、dpip等工具对DPVS进行配置和管理，也支持使用进行 quagga 集群化部署

小结

从上面列出的几个DPVS的主要特点我们不难发现，DPVS的主要设计思路就是通过减少各种切换和避免加锁来提高性能，具体的实现上则主要依赖了DPDK的许多功能特性以及使用了常用的几个开源负载均衡软件（ipvsadm、keepalived、dpip等），结合用户态的轻量级网络协议栈（只保留了四层负载均衡所必须的），就实现了超强性能的四层负载均衡系统。

1、机器配置

DPVS由于引入了DPDK套件作为底层的支撑，因此想要最大化发挥它的性能，需要对硬件有一定的要求，dpdk官方给出了一份支持列表，虽然支持性列表上面的平台支持得很广泛，但是实际上兼容性和表现最好的似乎还是要Intel的硬件平台。网卡的兼容性方面，主流的Intel网卡几乎都支持，需要注意的是不同型号的网卡在flow-director功能和网卡的收发数据包支持的队列数可能会有不同。

机器参数

CPU：两颗 Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz
内存：16G*8 DDR4-2400 MT/s，每个CPU64G，共计128G
网卡：两张双口的Intel Corporation 82599ES 10-Gigabit SFI/SFP+ Network Connection (rev 01)
系统：Red Hat Enterprise Linux Server release 7.6 (Maipo)
内核：3.10.0-1127.19.1.el7.x86_64

关闭超线程和启用NUMA策略

关闭超线程最好的办法是在BIOS中找到相关的超线程设置并且将其禁用，而NUMA策略也是一样，最好在BIOS中直接打开。

打开超线程技术的时候我们可以看到Thread(s) per core是2，也就是每个物理核心对应有2个逻辑核心，而Core(s) per socket表示每个socket有10个物理核心（一般一个CPU对应一个socket），Socket(s)表示当前服务器有两个CPU，也就是常说的双路。

 $ lscpu
 Architecture:          x86_64
 CPU op-mode(s):        32-bit, 64-bit
 Byte Order:            Little Endian
 CPU(s):                40
 On-line CPU(s) list:   0-39
 Thread(s) per core:    2
 Core(s) per socket:    10
 Socket(s):             2
 NUMA node(s):          2
 Vendor ID:             GenuineIntel
 CPU family:            6
 Model:                 79
 Model name:            Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz
 Stepping:              1
 CPU MHz:               2669.567
 CPU max MHz:           3100.0000
 CPU min MHz:           1200.0000
 BogoMIPS:              4399.75
 Virtualization:        VT-x
 L1d cache:             32K
 L1i cache:             32K
 L2 cache:              256K
 L3 cache:              25600K
 NUMA node0 CPU(s):     0,2,4,6,8,10,12,14,16,18,20,22,24,26,28,30,32,34,36,38
 NUMA node1 CPU(s):     1,3,5,7,9,11,13,15,17,19,21,23,25,27,29,31,33,35,37,39
 # 当硬件的超线程设置打开的时候，显示为1，表明硬件启用了超线程
 $ cat /sys/devices/system/cpu/smt/active
 1
 # 当然较高版本的内核也可以通过smt.control参数来从操作系统层面控制超线程技术
 $ cat /sys/devices/system/cpu/smt/control
 on

关闭超线程技术之后的时候我们可以看到Thread(s) per core是1，也就是每个物理核心对应有1个逻辑核心。这时候CPU(s)的数值和CPU的物理核心数值应该相等。

 $ lscpu
 Architecture:          x86_64
 CPU op-mode(s):        32-bit, 64-bit
 Byte Order:            Little Endian
 CPU(s):                20
 On-line CPU(s) list:   0-19
 Thread(s) per core:    1
 Core(s) per socket:    10
 Socket(s):             2
 NUMA node(s):          2
 Vendor ID:             GenuineIntel
 CPU family:            6
 Model:                 79
 Model name:            Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz
 Stepping:              1
 CPU MHz:               1200.036
 CPU max MHz:           3100.0000
 CPU min MHz:           1200.0000
 BogoMIPS:              4400.07
 Virtualization:        VT-x
 L1d cache:             32K
 L1i cache:             32K
 L2 cache:              256K
 L3 cache:              25600K
 NUMA node0 CPU(s):     0,2,4,6,8,10,12,14,16,18
 NUMA node1 CPU(s):     1,3,5,7,9,11,13,15,17,19
 $ cat /sys/devices/system/cpu/smt/active
 0

使用numastat命令可以看到有两个node，表明已经打开NUMA策略，同样的还可以使用lscpu命令查看NUMA node(s)的数量。

 $ numastat
                            node0           node1
 numa_hit               654623151        11334196
 numa_miss                      0               0
 numa_foreign                   0               0
 interleave_hit             34599           34359
 local_node             654619810        11281809
 other_node                  3341           52387

2、安装

开始之前我们需要使用yum安装一些编译安装的时候需要使用的工具和软件

 $ yum group install "Development Tools"
 $ yum install patch libnuma* numactl numactl-devel kernel-devel openssl* popt* -y

 # 注意kernel以及相应的kernel组件的版本需要和现在使用的kernel版本相对应
 $ rpm -qa | grep kernel | grep "3.10.0-1127.19.1" | sort
 kernel-3.10.0-1127.19.1.el7.x86_64
 kernel-debug-devel-3.10.0-1127.19.1.el7.x86_64
 kernel-devel-3.10.0-1127.19.1.el7.x86_64
 kernel-headers-3.10.0-1127.19.1.el7.x86_64
 kernel-tools-3.10.0-1127.19.1.el7.x86_64
 kernel-tools-libs-3.10.0-1127.19.1.el7.x86_64
 $ uname -r
 3.10.0-1127.19.1.el7.x86_64

这时候需要机器能够连接外网（互联网），直接从github将dpvs项目clone下来，同时还需要下载特定版本的dpdk，无法联网的机器也可以直接下载之后传输到服务器中，后续的安装过程并不需要联网

 # 首先我们从GitHub上面把dpvs整个项目clone下来
 $ cd /home/
 $ git clone https://github.com/iqiyi/dpvs.git
 $ cd /home/dpvs
 # 然后我们下载特定版本的dpdk并解压
 $ wget https://fast.dpdk.org/rel/dpdk-17.11.2.tar.xz
 $ tar vxf dpdk-17.11.2.tar.xz

接下来需要对dpdk进行打补丁，注意这里的补丁并不是必须的。

 $ cd /home/dpvs
 $ cp patch/dpdk-stable-17.11.2/*.patch dpdk-stable-17.11.2/
 $ cd dpdk-stable-17.11.2/
 # 0001号补丁主要是用于在kni网卡上开启硬件多播功能，比如在kni设备上启动ospfd
 $ patch -p 1 < 0001-kni-use-netlink-event-for-multicast-driver-part.patch
 # patching file lib/librte_eal/linuxapp/kni/kni_net.c

 # 0002号补丁主要是使用dpvs的UOA模块的时候需要用到
 $ patch -p 1 < 0002-net-support-variable-IP-header-len-for-checksum-API.patch
 # patching file lib/librte_net/rte_ip.h

编译dpdk

 $ cd /home/dpvs/dpdk-stable-17.11.2
 $ make config T=x86_64-native-linuxapp-gcc
 # Configuration done using x86_64-native-linuxapp-gcc
 $ make

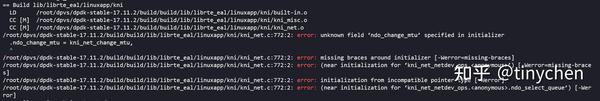

如果出现下面的问题

我们需要手动更改文件，解决方案参考这里：

用find / -name netdevice.h 查找内核中的头文件，找到struct net_device_ops 中的 ndo_change_mtu，

会看到ndo_change_mtu被替换成对应版本的ndo_change_mtu_rhXX,比如 ndo_change_mtu_rh75 将 /kni_net.c:704:2 中 ndo_change_mtu 用 ndo_change_mtu_rh75 替换试试？

查看对应内核中的文件

 $ find / -name netdevice.h
 /usr/include/linux/netdevice.h
 /usr/src/kernels/3.10.0-1127.19.1.el7.x86_64.debug/include/linux/netdevice.h
 /usr/src/kernels/3.10.0-1127.19.1.el7.x86_64.debug/include/uapi/linux/netdevice.h
 /usr/src/kernels/3.10.0-1127.19.1.el7.x86_64/include/linux/netdevice.h
 /usr/src/kernels/3.10.0-1127.19.1.el7.x86_64/include/uapi/linux/netdevice.h
 $ grep ndo_change_mtu /usr/src/kernels/3.10.0-1127.19.1.el7.x86_64/include/linux/netdevice.h
  * int (*ndo_change_mtu)(struct net_device *dev, int new_mtu);
         int                     (*ndo_change_mtu)(struct net_device *dev,
  * int (*ndo_change_mtu)(struct net_device *dev, int new_mtu);
         RH_KABI_RENAME(int      (*ndo_change_mtu),
                        int      (*ndo_change_mtu_rh74))(struct net_device *dev,
  *              .ndo_change_mtu_rh74 handler is *not* provided.
  * both .extended.ndo_change_mtu() as well as .ndo_change_mtu_rh74() are
 $ grep ndo_change_mtu /home/dpvs/dpdk-stable-17.11.2/lib/librte_eal/linuxapp/kni/kni_net.c
         .ndo_change_mtu = kni_net_change_mtu,

或者对于CentOS7.5之后的版本可以直接执行

 sed -i 's/ndo_change_mtu/ndo_change_mtu_rh74/g' /home/dpvs/dpdk-stable-17.11.2/lib/librte_eal/linuxapp/kni/kni_net.c

然后我们重新执行make操作

 $ make clean
 $ make
 # 出现下面字段说明make成功
 # Build complete [x86_64-native-linuxapp-gcc]
 # 接着设置变量
 $ export RTE_SDK=$PWD

配置hugepage

和其他的一般程序不同，dpvs使用的dpdk并不是从操作系统中索要内存，而是直接使用大页内存（hugepage），极大地提高了内存分配的效率。

官方的配置过程中使用的是2MB的大页内存，这里的8192指的是分配了8192个2MB的大页内存，也就是一个node对应16GB的内存，一共分配了32GB的内存，这里的内存可以根据机器的大小来自行调整。但是如果小于1GB可能会导致启动报错。

 # for NUMA machine
 $ echo 8192 > /sys/devices/system/node/node0/hugepages/hugepages-2048kB/nr_hugepages
 $ echo 8192 > /sys/devices/system/node/node1/hugepages/hugepages-2048kB/nr_hugepages

 $ mkdir /mnt/huge
 $ mount -t hugetlbfs nodev /mnt/huge

 # 需要开机自动挂载的话可以在
 $ echo "nodev /mnt/huge hugetlbfs defaults 0 0" >> /etc/fstab

挂载驱动模块

 $ modprobe uio
 $ cd /home/dpvs/dpdk-stable-17.11.2
 $ insmod /home/dpvs/dpdk-stable-17.11.2/build/kmod/igb_uio.ko
 $ insmod /home/dpvs/dpdk-stable-17.11.2/build/kmod/rte_kni.ko

使用脚本查看目前机器和dpvs兼容的设备，这里我们只截取部分重点内容

 $ ./usertools/dpdk-devbind.py --status

 $ ./usertools/dpdk-devbind.py --status

 Network devices using DPDK-compatible driver
 ============================================
 <none>

 Network devices using kernel driver
 ===================================
 0000:01:00.0 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth0 drv=ixgbe unused=igb_uio
 0000:01:00.1 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth1 drv=ixgbe unused=igb_uio
 0000:04:00.0 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth4 drv=ixgbe unused=igb_uio *Active*
 0000:04:00.1 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth5 drv=ixgbe unused=igb_uio *Active*
 0000:08:00.0 'I350 Gigabit Network Connection 1521' if=eth2 drv=igb unused=igb_uio
 0000:08:00.1 'I350 Gigabit Network Connection 1521' if=eth3 drv=igb unused=igb_uio

 # 对需要使用dpvs的网卡加载特定的驱动
 $ ifconfig eth5 down
 $ ./usertools/dpdk-devbind.py -b igb_uio 0000:04:00.1

 # 再次检查是否加载成功
 $ ./usertools/dpdk-devbind.py --status

 Network devices using DPDK-compatible driver
 ============================================
 0000:04:00.1 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' drv=igb_uio unused=ixgbe

 Network devices using kernel driver
 ===================================
 0000:01:00.0 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth0 drv=ixgbe unused=igb_uio
 0000:01:00.1 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth1 drv=ixgbe unused=igb_uio
 0000:04:00.0 '82599ES 10-Gigabit SFI/SFP+ Network Connection 10fb' if=eth4 drv=ixgbe unused=igb_uio *Active*
 0000:08:00.0 'I350 Gigabit Network Connection 1521' if=eth2 drv=igb unused=igb_uio
 0000:08:00.1 'I350 Gigabit Network Connection 1521' if=eth3 drv=igb unused=igb_uio

编译安装dpvs

 $ cd /home/dpvs/dpdk-stable-17.11.2/
 $ export RTE_SDK=$PWD
 $ cd /home/dpvs/
 $ make
 $ make install

 $ cd bin/
 $ ls
 dpip  dpvs  ipvsadm  keepalived

 $ cp conf/dpvs.conf.single-nic.sample /etc/dpvs.conf
 $ cd /home/dpvs/bin/
 $ ./dpvs &
 # 如果安装成功并且成功运行了，执行命令就可以看到
 $ ./dpip link show
 1: dpdk0: socket 0 mtu 1500 rx-queue 8 tx-queue 8
     UP 10000 Mbps full-duplex auto-nego
     addr 00:1B:21:BE:EA:C2 OF_RX_IP_CSUM OF_TX_IP_CSUM OF_TX_TCP_CSUM OF_TX_UDP_CSUM

为了方便管理可以将相关的操作命令软链接到/sbin下方便全局执行

 ln -s /home/dpvs/bin/dpvs /sbin/dpvs
 ln -s /home/dpvs/bin/dpip /sbin/dpip
 ln -s /home/dpvs/bin/ipvsadm /sbin/ipvsadm
 ln -s /home/dpvs/bin/keepalived /sbin/keepalived
