CAD实用技巧：即学即用

在CAD的设置选项里，输入【CONFIG】即可打开调整面板。

CAD中的设置会关系到我们后期的制图，熟悉各项设置可以帮助我们更好更快更准的制图，以此提高我们的工作效率。

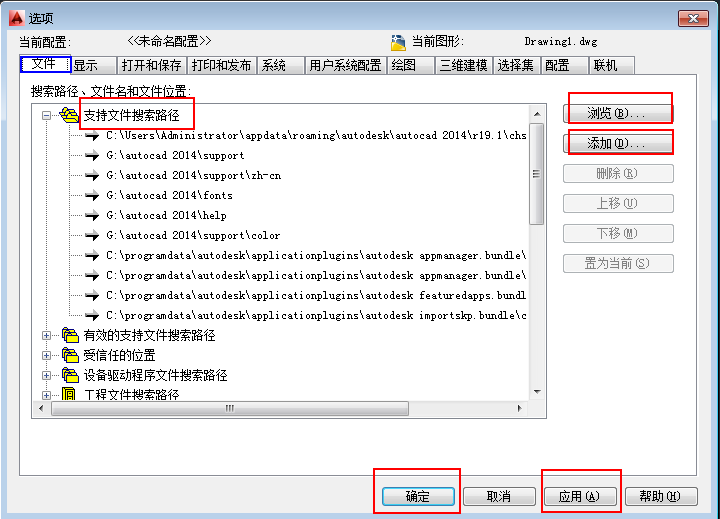

选项命令【文件】 功能说明：此功能主要是加载自定义填充图案和字体等文件。其它办法就是直接把文件复制到相应的文件夹，这样相对比较麻烦。用命令中的文件搜索路径相对简单快速。（注：加载的文件不能移动位置。）

具体操作步骤：【选项命令】【文件】【支持文件搜索路径】【添加】【浏览】选择文件所在电脑磁盘路径。

如果你想拥有自己的专属的填充图案和字体，可以通过这个途径试试，前提是你要准备好要加载的填充图案和字体。

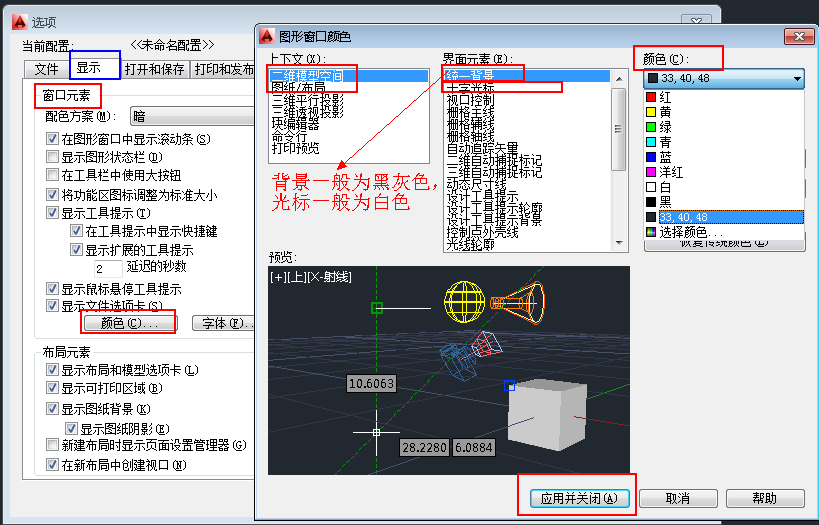

选项命令【显示】功能说明：此功能是调整在模型空间或者布局空间的桌面背景颜色，一般都是选择黑色为统一背景色。

具体操作步骤：选项命令【显示】【窗口元素】【颜色】【二维模型】或【图纸\布局】【统一背景】选择【颜色】，记得点应用。

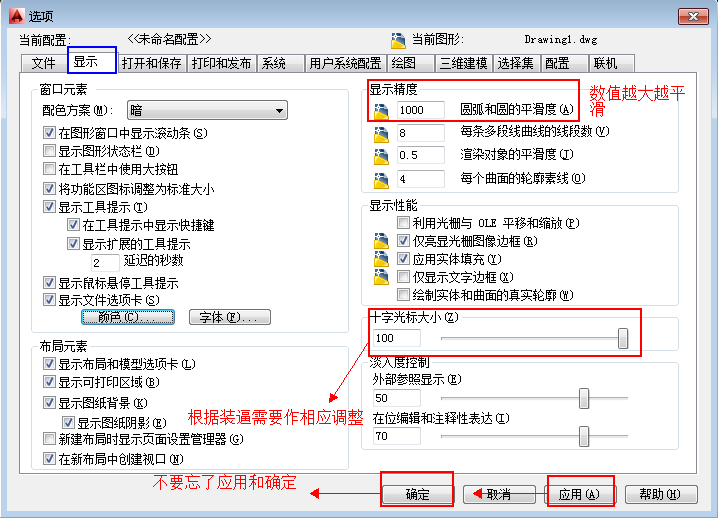

选项命令【显示】【十字光标大小】 功能说明：此功能是调整鼠标十字光标在模型空间和布局空间显示的大小，可根据自己的需求设置。【十字光标大小】这个根据个人偏好调整，装逼调法就是调到最大。

如下图，如果发现圆的平滑度不够，或者说圆变方了可以调整【显示精度中】【圆弧和圆的平滑度】数值调大即可，越大越平滑，也可以【RE】回车。

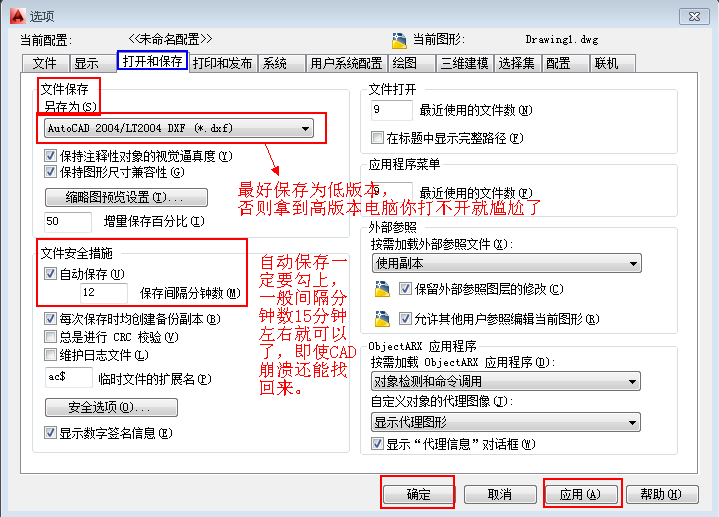

选项命令【打开和保存】，这个选项要重视喔！

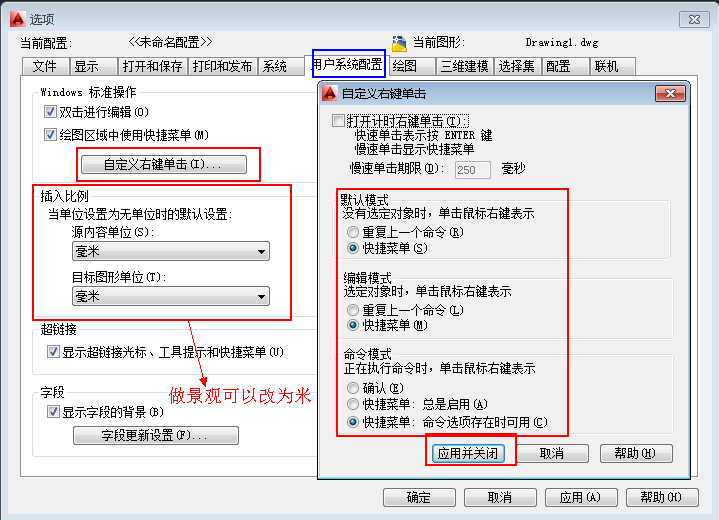

选项命令【用户系统配置】功能说明：将鼠标右键设置跟空格键一样的作用（重复上一个命令、确认），一些用户右键单击发现没有弹出与别人一样的菜单，这是你可以考虑在用户系统配置里调整，还有【插入比例】室内的朋友保持毫米就可以了，景观的朋友可以根据需要做相应的调整为米。

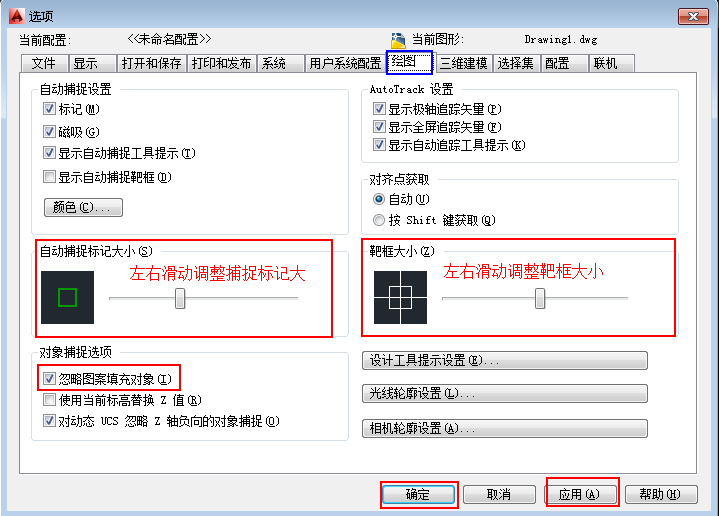

选项命令【绘图】功能说明：左右滑动可以调整捕捉标记和靶框大小；忽略图案填充对象，正常我们鼠标是捕捉不到填充图案的，在这里可以打开捕捉到填充图案，最后记得点击应用和确定。

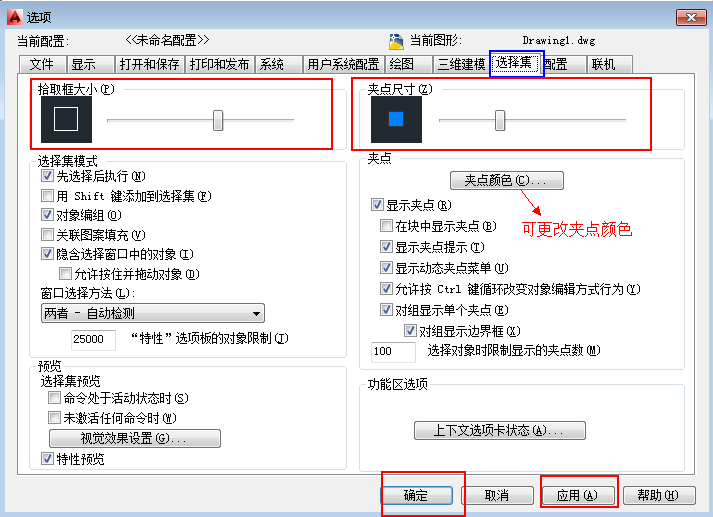

选项命令【选择集】功能说明：左右滑动可以调整拾取框和夹点大小，建议不要调太大，这个不必多说。

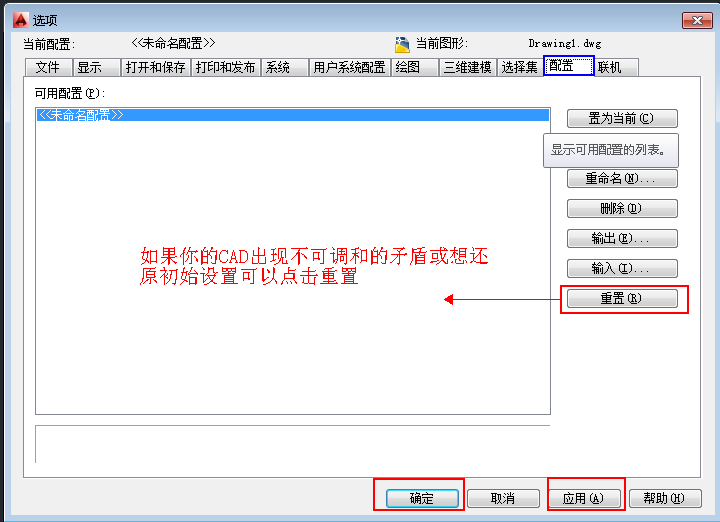

选项命令【配置】 功能说明：如果CAD出现问题，可以尝试重置恢复下设置。同时前面的所有的设置都会还原。

最后，设置好自己的个人工作模板

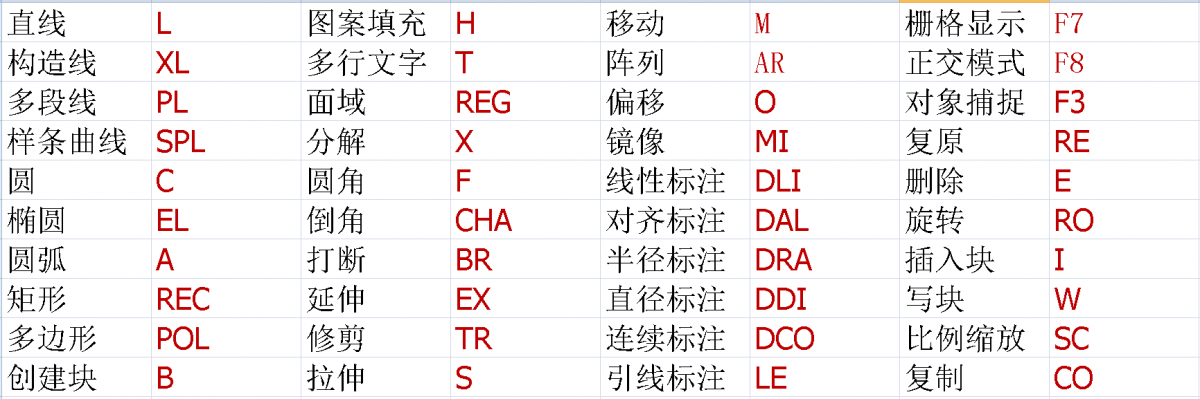

接下来，奉献个人常用的CAD快捷键，收藏不谢^-^
