由于想要体验水冷,但趣造对于240水冷有许多的限制,于是打算做一个水冷支架来提供支持。通过我的同学老王推荐,购入了追风者冰灵240MP一体水冷,从中获取了固定孔位和安放位置的数据。由于自己更熟悉使用所学专业常用的HFSS仿真软件,没有使用其他的专业建模软件进行细致的建模,对直角没有进行处理。在不了解打印材料强度的情况下,为了保证结构的强度也没有考虑做薄厚度。

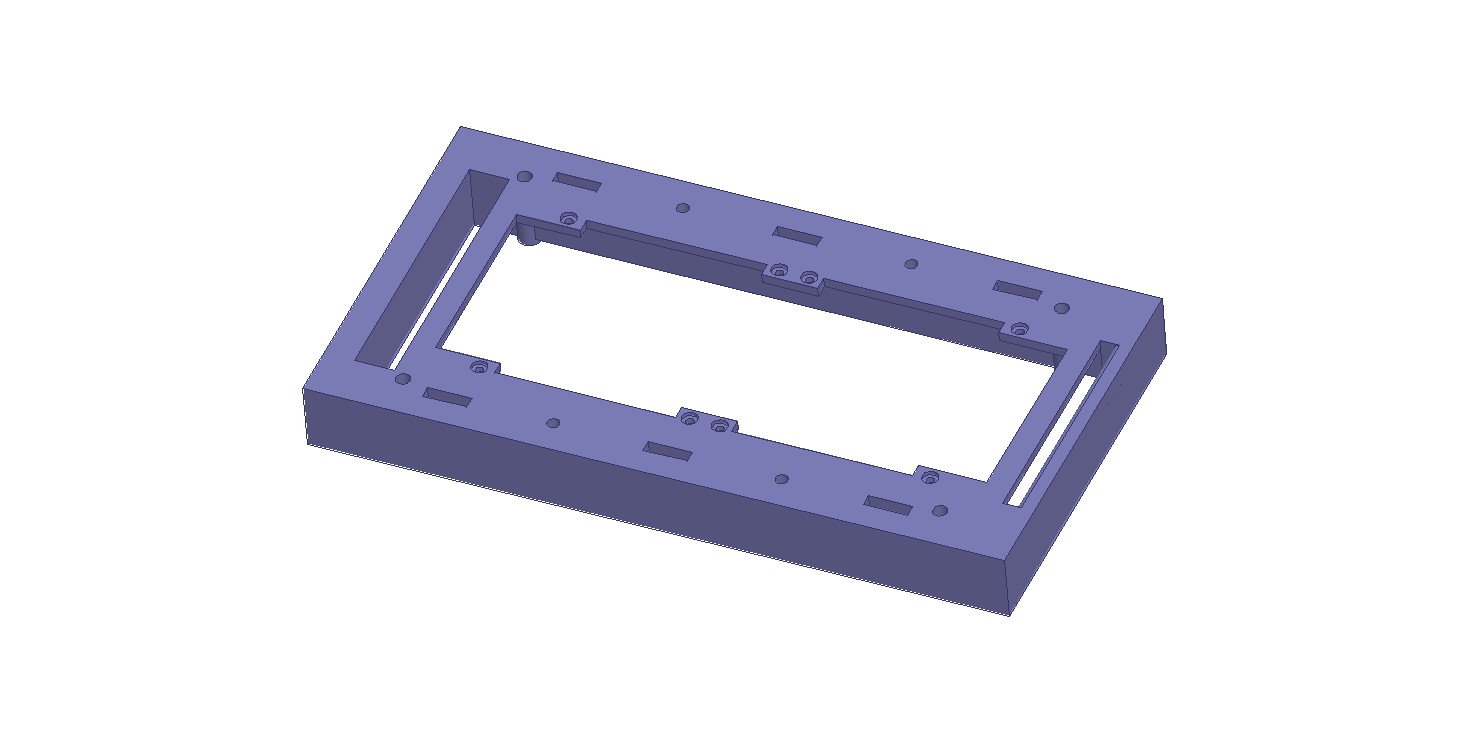

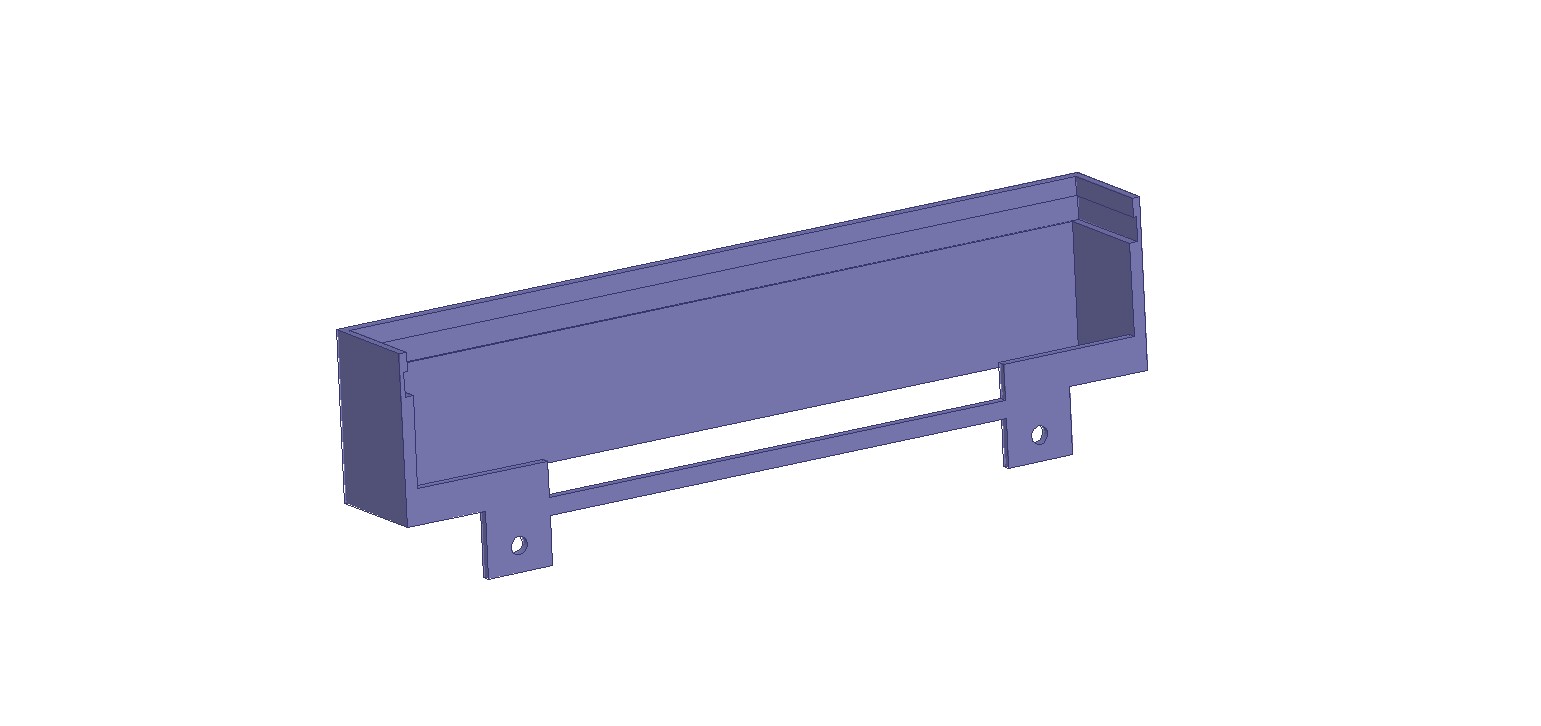

经过对各个固定孔位数据的采集,大致的支架模型如下:
图中的6个长方体槽是为了使用原机箱的上面板卡扣而预留出来。

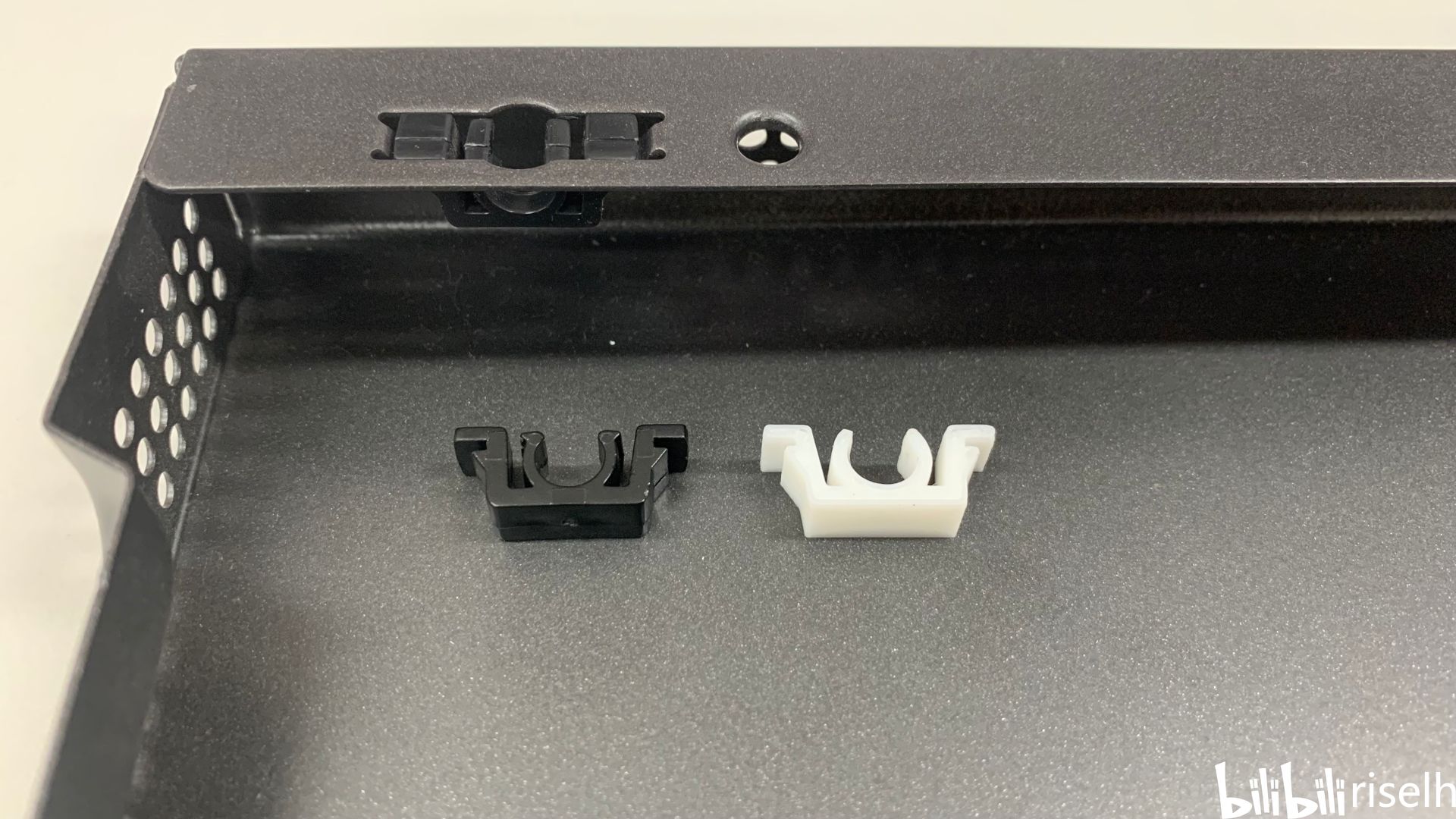

最开始照着机箱的卡扣进行还原设计,微调后可以完美使用。

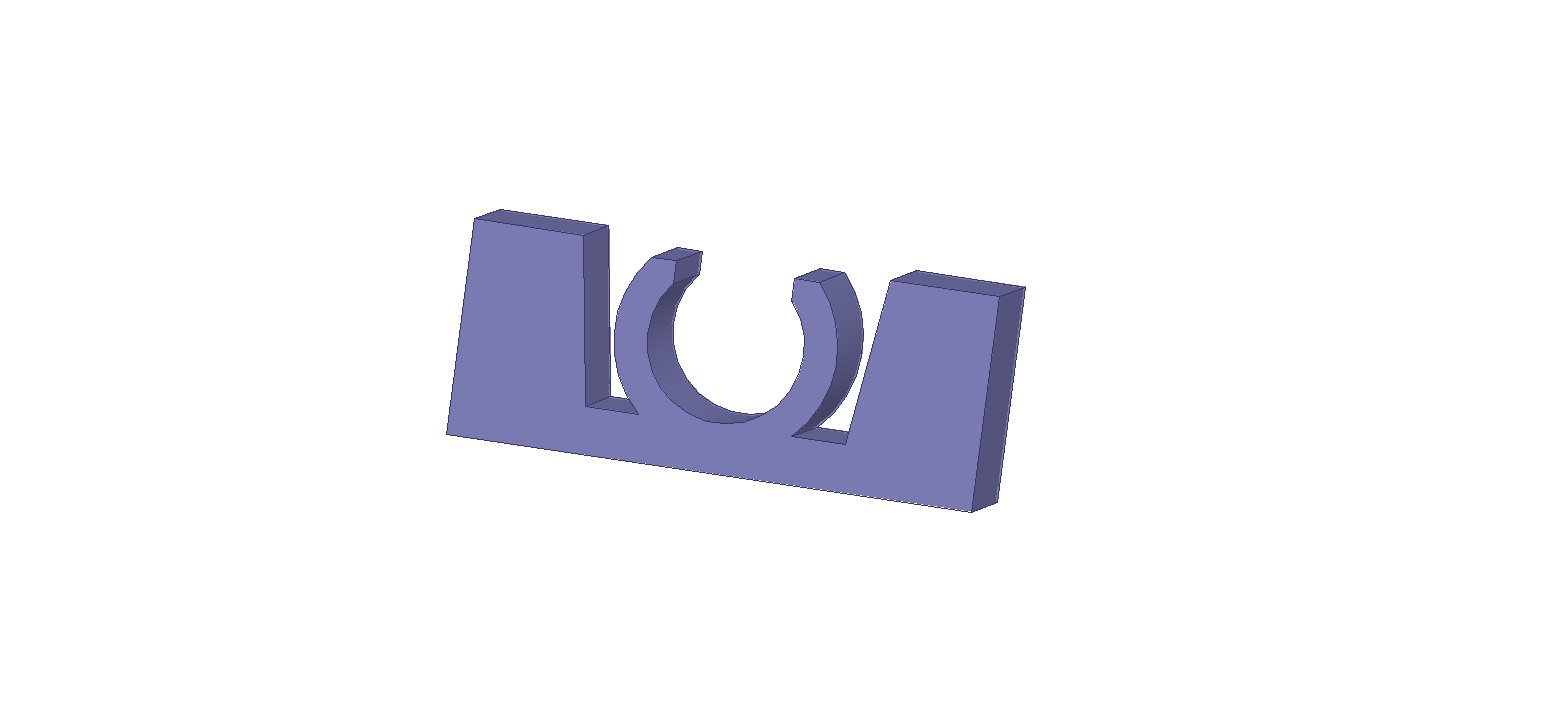

接着设计了刚好能嵌入槽中的卡扣模型:

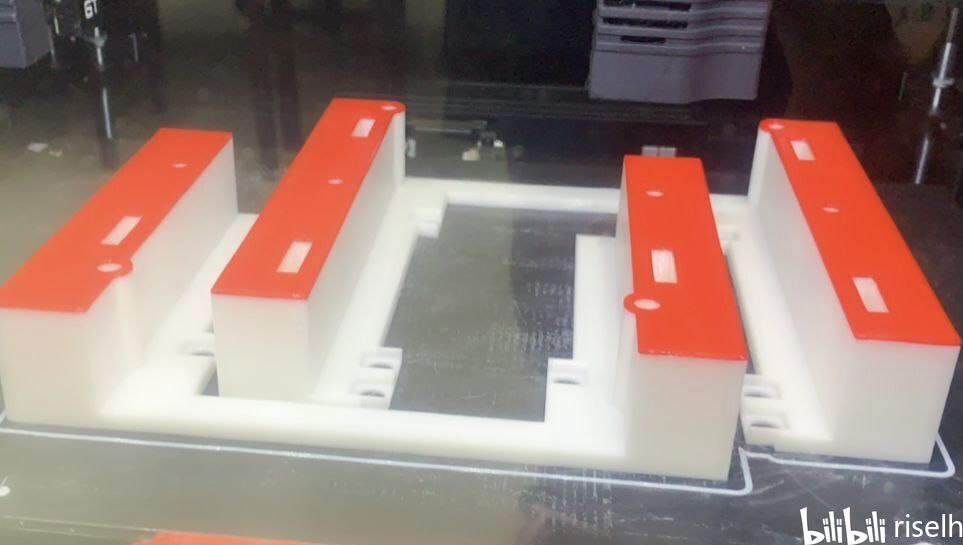

在打印过程中考虑了一些打印无支撑的问题,和打印机打印范围限制,把模型一些突出或者凹槽的部分进行了切分打印。各切分部件之间都由ergo5800胶水粘合。

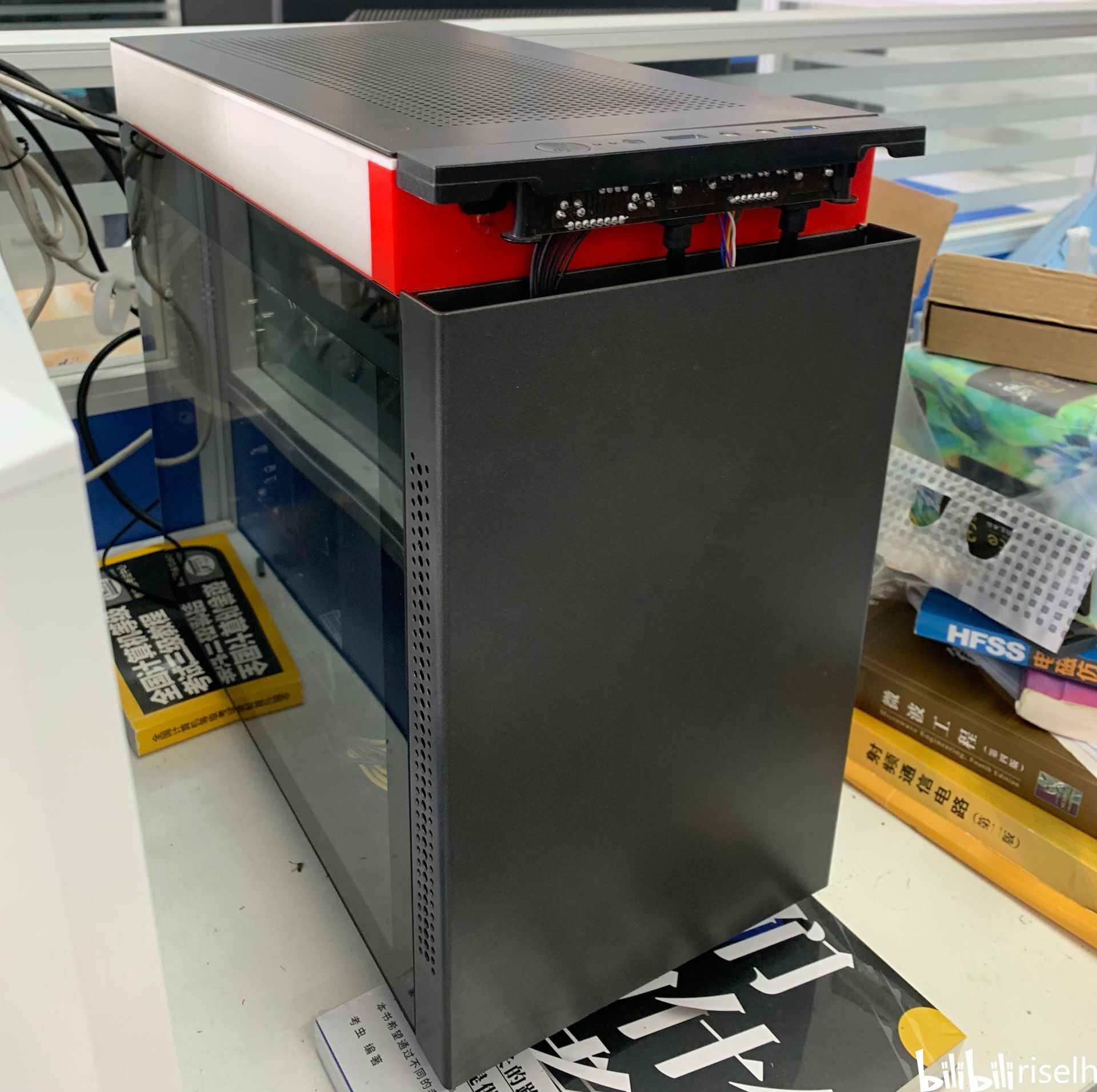

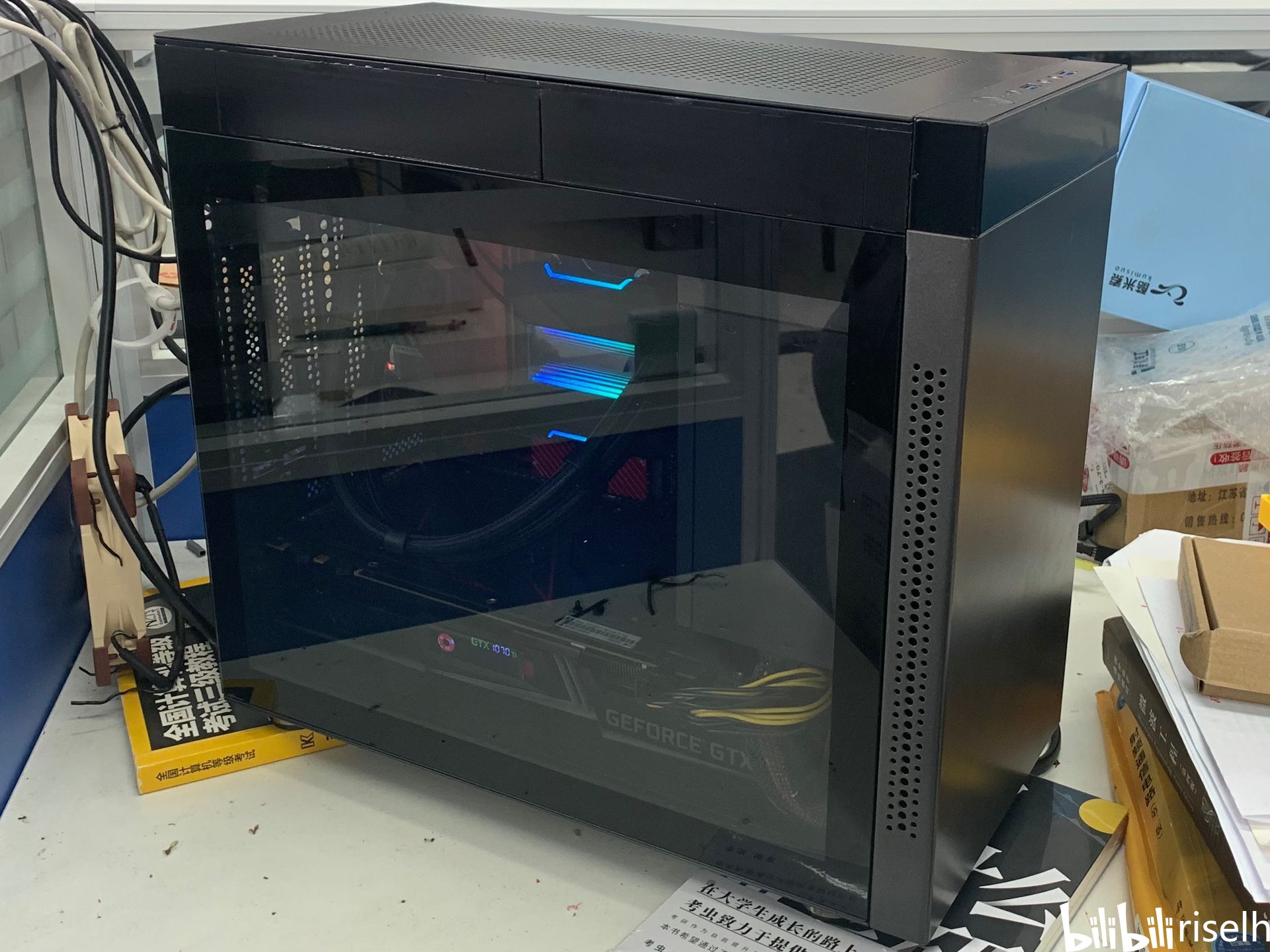

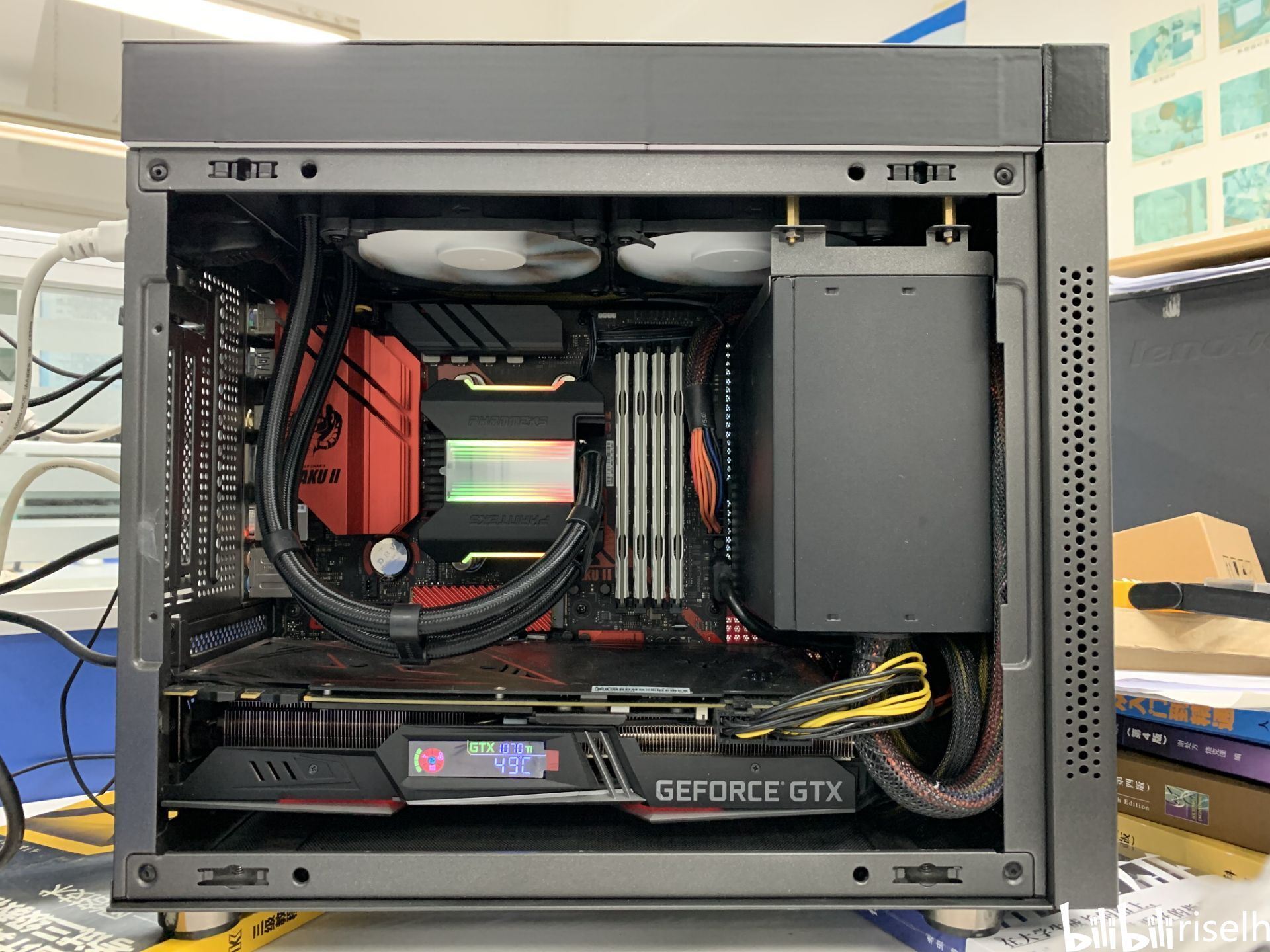

最终的第一版上机如下图:

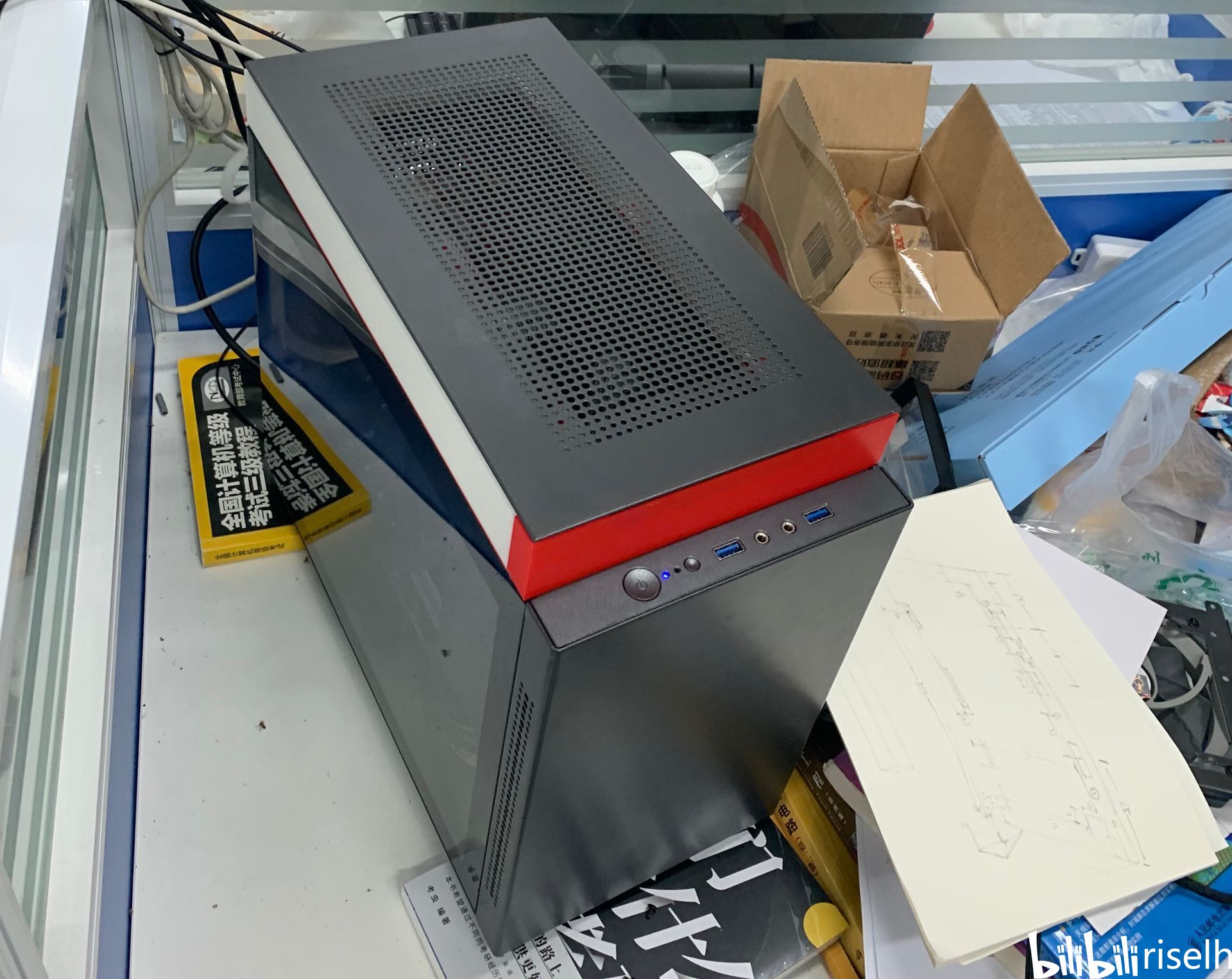

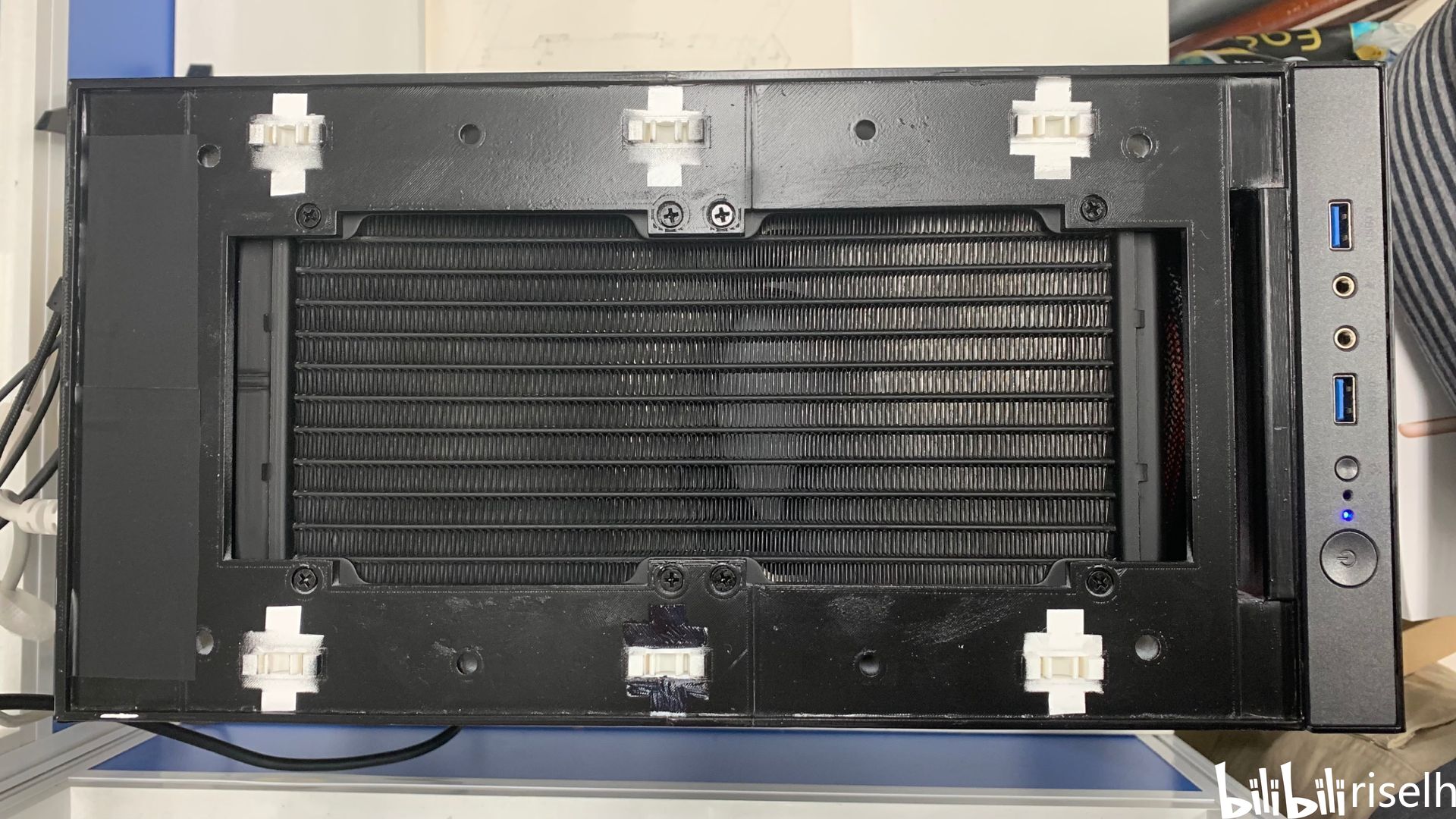

不过这样看着属实有点丑,于是决定把io面板往上移动固定,并另外设计了一个前板支架来支撑。
到这里,整个支架制作完成,不过打印材料的颜色和整体十分不搭,思考过后为了方便购入了底漆(白色)和哑光黑喷漆。完成后的效果很一般。

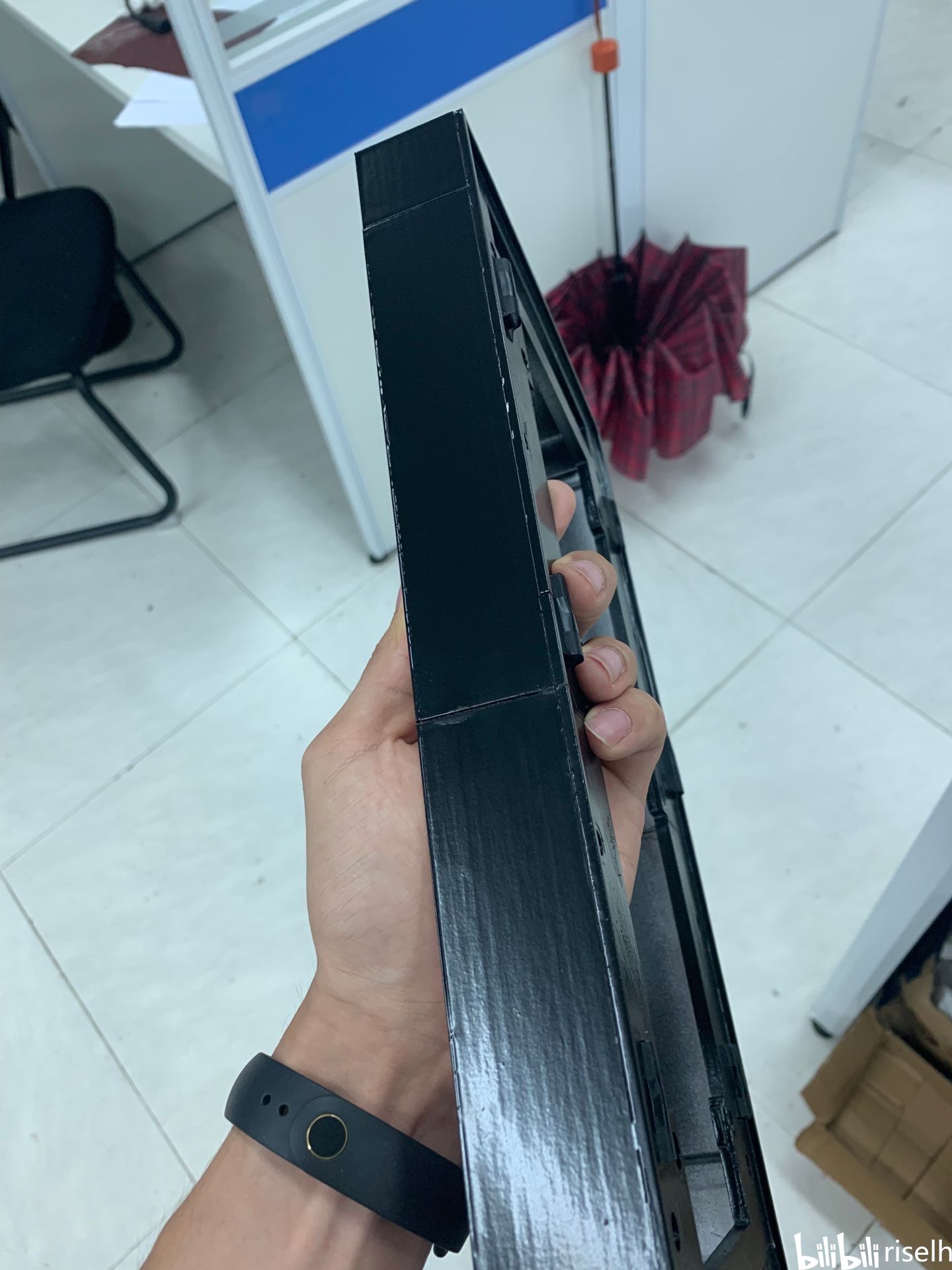

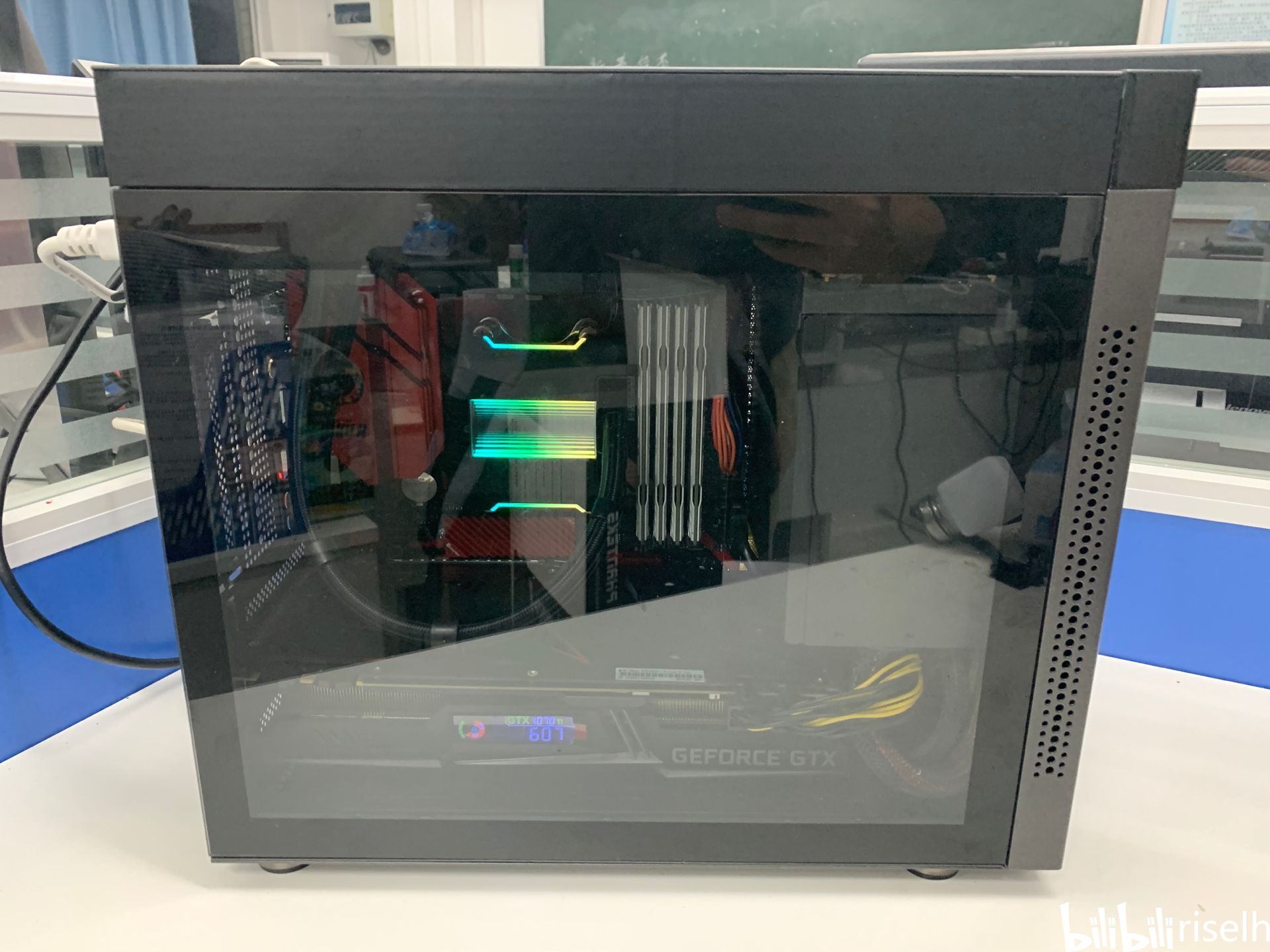

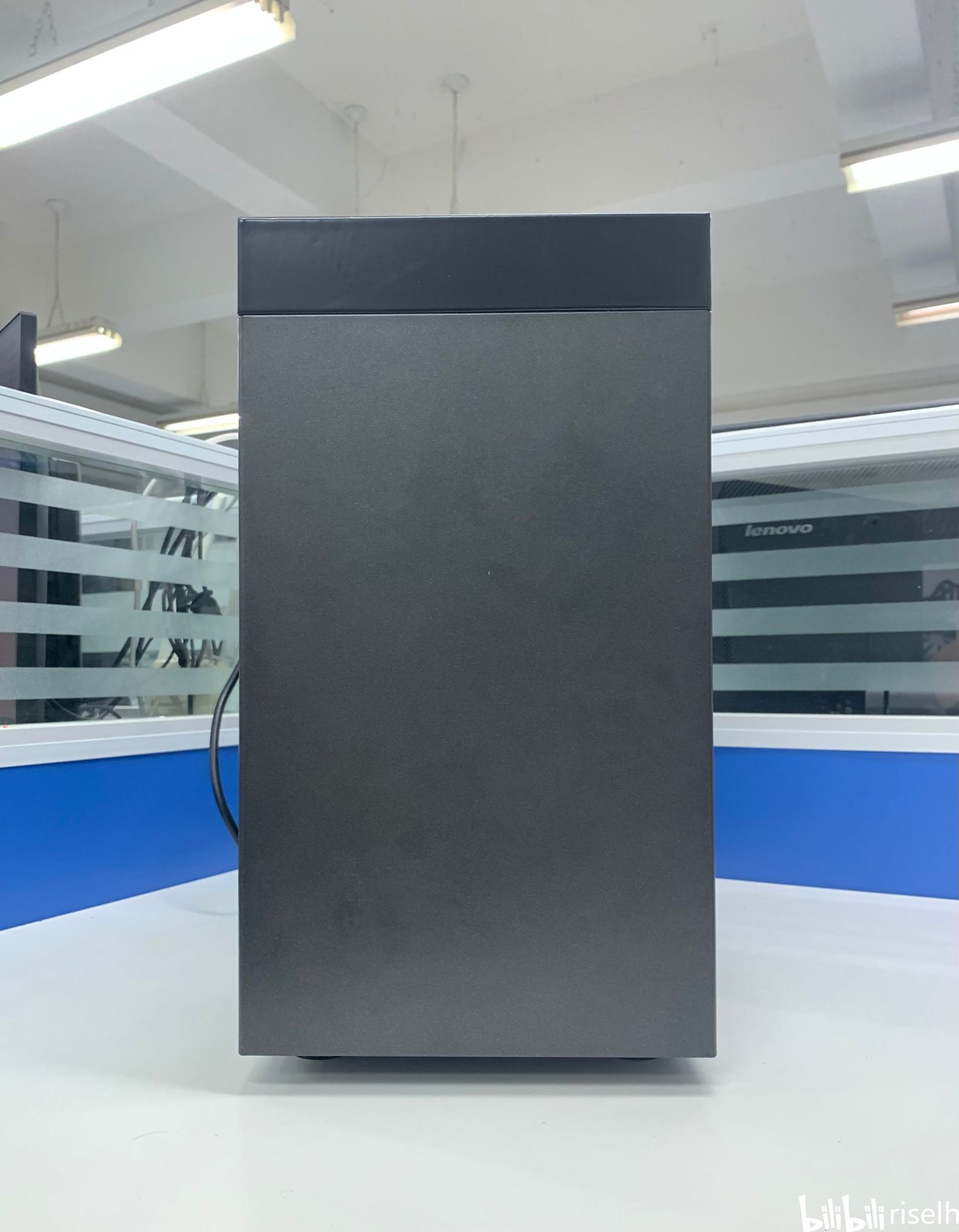

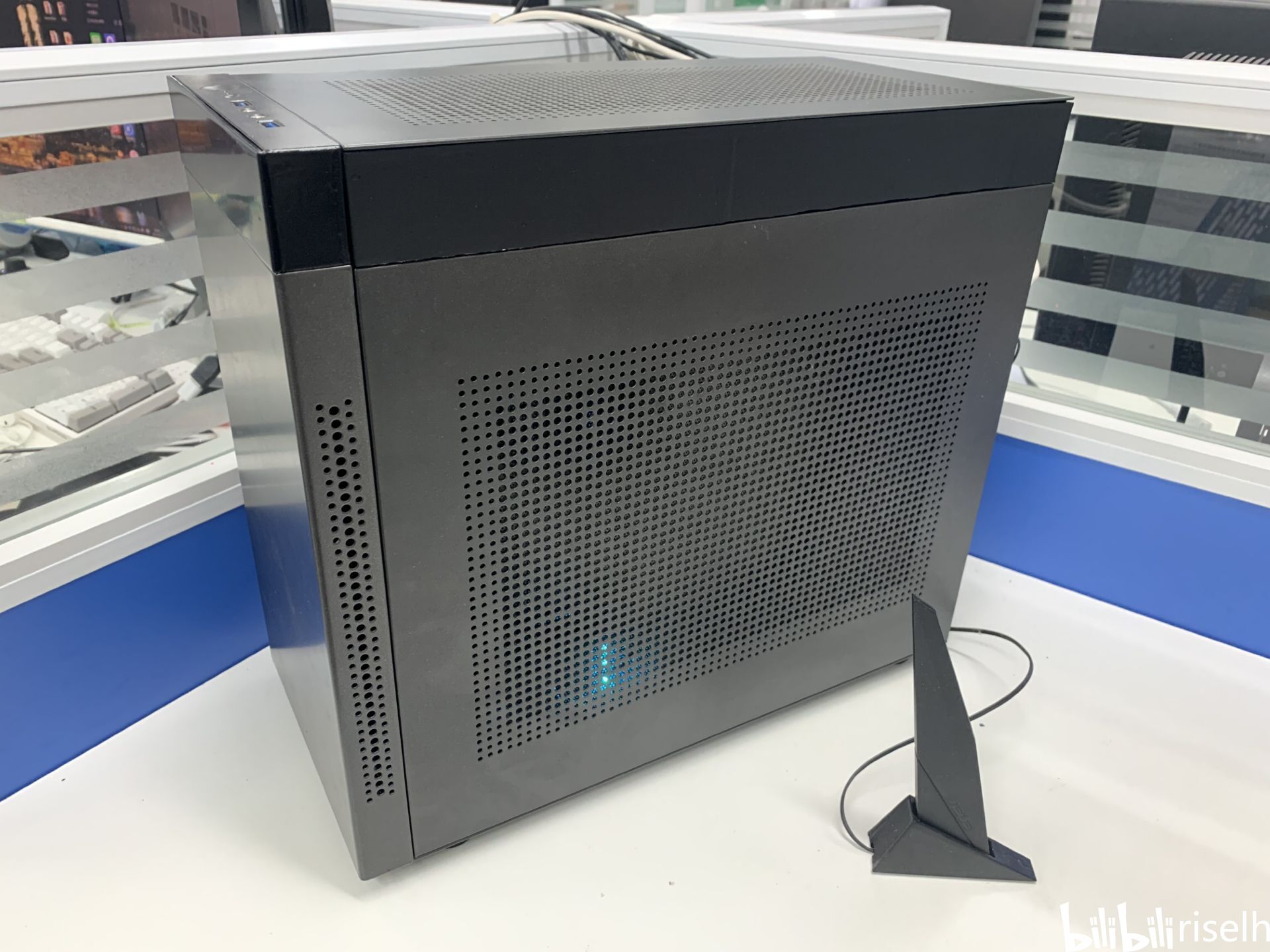

最后在tb买了一卷哑光黑贴纸,前板保持了喷漆,效果有一定提提升(没有了之前的那股粗糙感,不过也只是能看而已)。

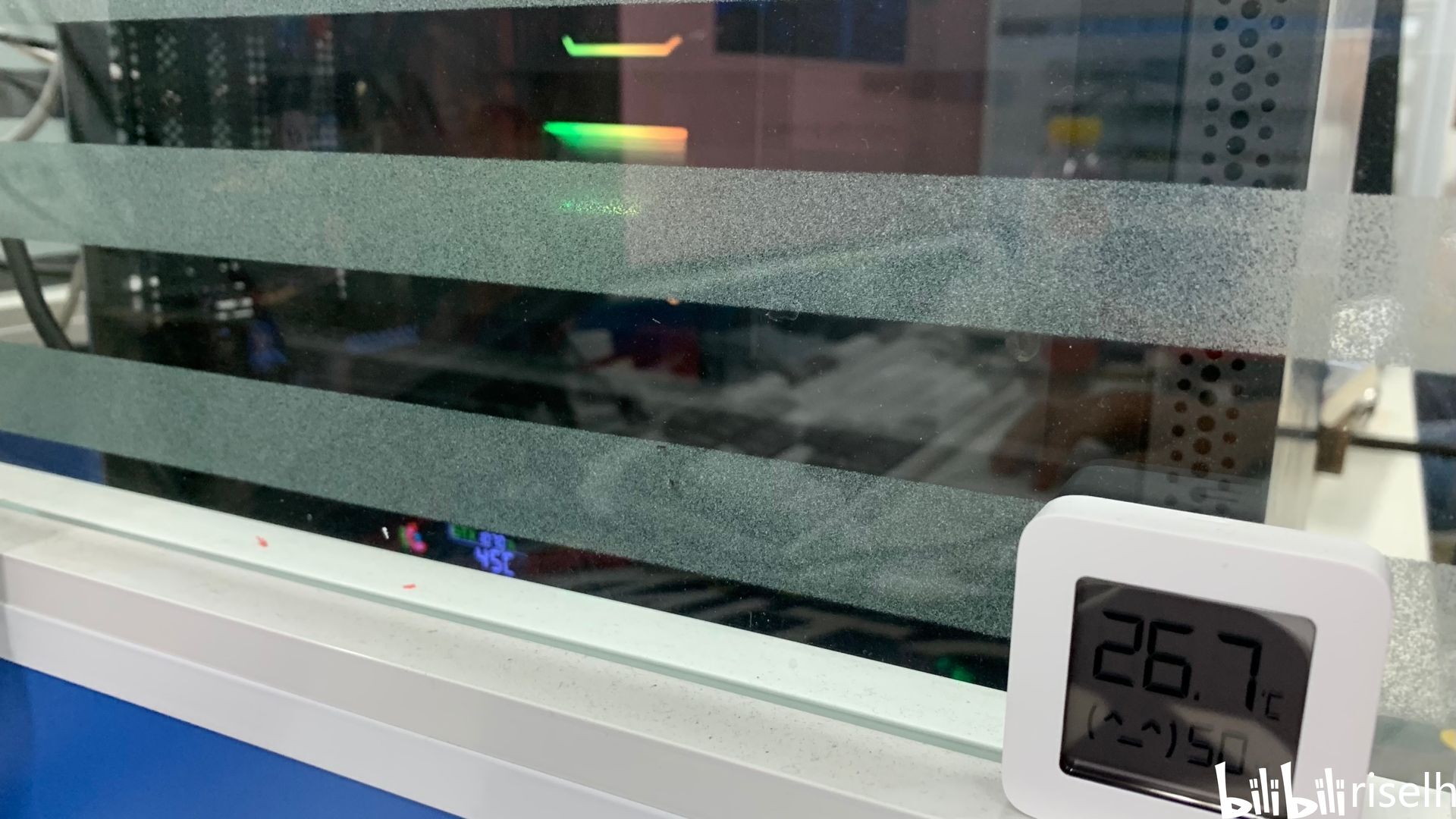

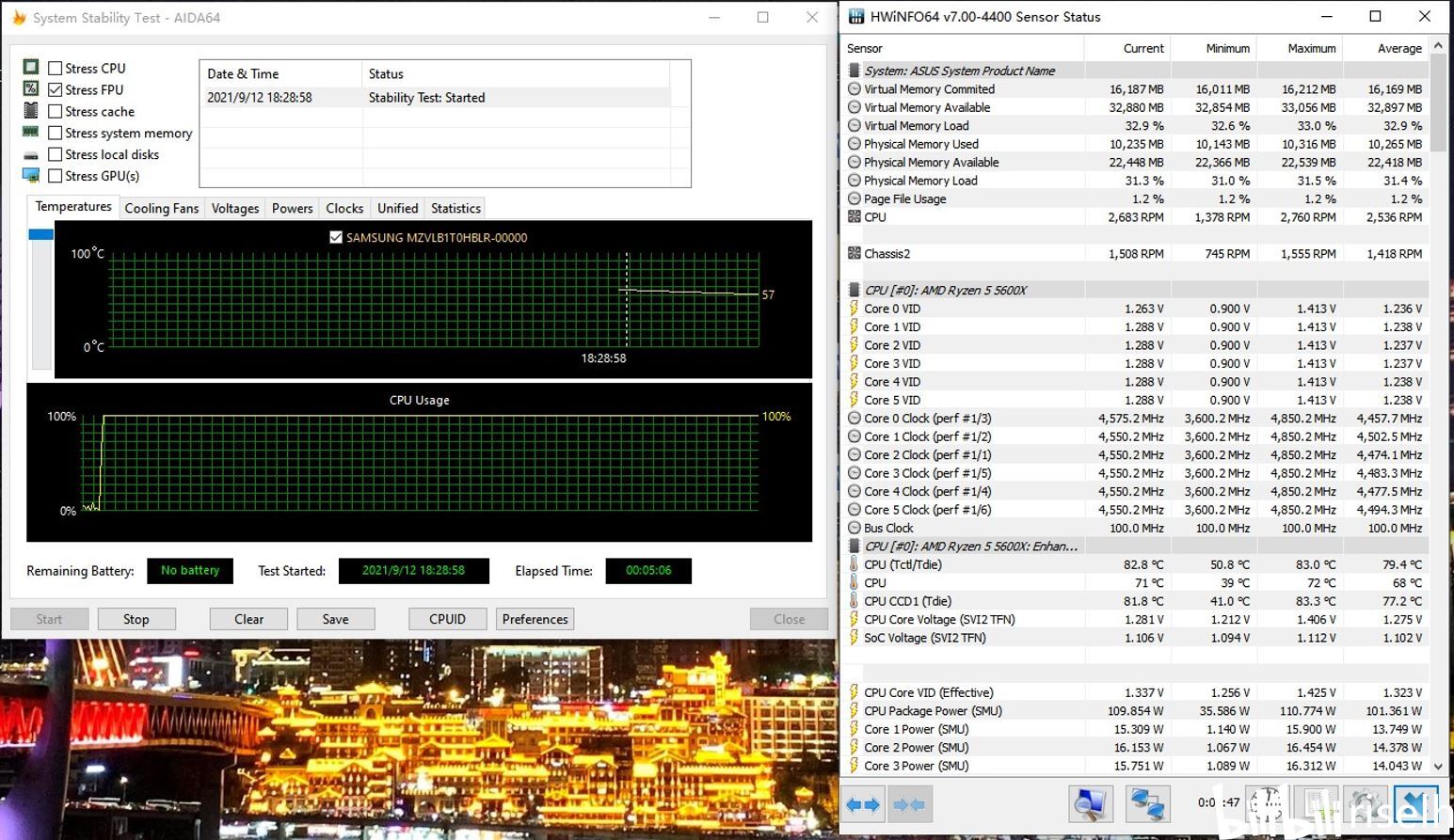

文中主机CPU为5600X,体质很一般,最高只能1.22V-4.6GHz通过FP64,所以改为pbo使用(频率+200Hz,电压-30)。室温26.7度,在玻璃面板的情况下进行单fpu烤机(水泵满载时满速,风扇设定在满载1500转左右,这样平时跑仿真较为安静),烤机5分钟的数据如图:
温度由pbo自动控制,频率在4.525、4.55、4.575GHz三个数值中跳动,单U功耗在109-110W,表现尚可。
