LS-DYNA电视机跌落实验仿真分析

1.网格划分（hypermesh）

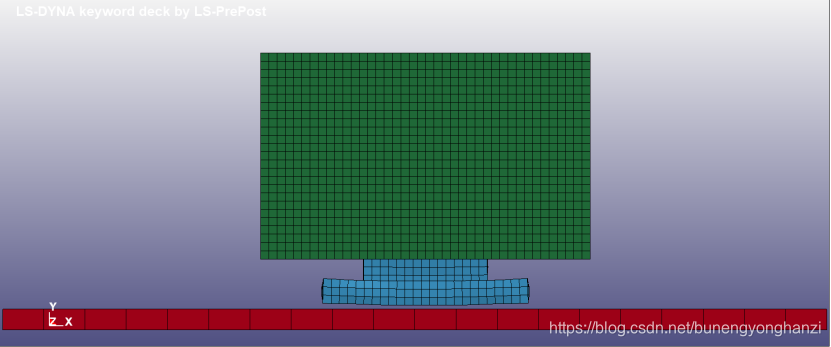

      将建好的电视机及地板 模型  导入到hypermesh软件中进行网格划分，不同作用的部分进行不同的网格划分。在2D界面>automesh进行网格划分，element size 选择网格划分的尺寸（网格尺寸要合适，太多的网格会导致在LS-DYNA里进行求解时耗费大量的时间）右键surface>display。点击mesh后网格划分完成。

生成.K文件（选择LS-DYNA>Keywords971）。

2.关键字定义（LS-PP）

读取.K文件

（1）在3>Part进行各个部分的命名

（2）在3>Mat进行材料的选择及参数设置

（3）在3>section进行薄壁参数设置

（4）在5>PartD进行各个部分的材料和薄壁参数匹配

（5）在5>SetD将不是一个 整体的  部分形成一个体

（6）3>initial>VELOCITY-GENERATION定义速度方向和大小

（7）3>contact>AUTOMATIC SURFACE TO SURFACE设置主动和从动部分

（8）3>Dbase>BINARY-D3PLOT设置动画时间间隔（ms级）

（9）3>Dbase>ASCII选择GLSTAT MATSUM REFORC

（10）3>control>TERMINATION设置总计算时间（ms级）

（11）3>contorl>TIMESTEP默认设置

保存到相应的.K文件

3.LS-DYNA求解

读取关键字定义完成后的.K文件，RUN进行求解计算（求解前最后将.K文件单独放到一个 文件夹  中，求解过程中会生成大量求解文件）。

4.后处理（LS-PP）

读取求解后的.plot文件即可演示。

待解决问题：

电视机下部和上部已经setD part，但结果中明显互不影响，可能是网格划分时没有检查或setD part时出现问题。
