西门子部件库一键导入操作方法

在使用Eplan软件绘制电气图纸的过程中，有一种设计方式叫做面向对象的设计，使用这种方式制图时，原理图上的符号表示都有对应的设备名称，既方便了同一设备上符号的关联，又可以快速生成设备报表，但这种设计方式对于部件库内容有一定要求，本文将会实际演示西门子系列的设备部件如何下载和导入。

图1

首先，打开西门子部件下载的地址（网址在文末），如图1所示，在页面①号框中输入西门子对应部件的订货号，以西门子1200某款PLC为例，然后点击②号搜索按键，即可打开关于这款PLC的相关文件，如图2所示。

图2

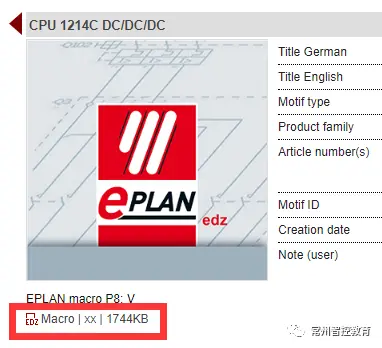

点击Eplan图标的文件，打开对应文件的下载弹窗，点击其中EDZ格式文件，并下载。

下载好对应的EZD格式文件后，在Eplan软件中点击工具—部件—管理，在打开的部件管理弹窗中，点击附加—导入，在弹出的导入数据集弹窗中，选择好文件类型，在文件名中找到刚下载的部件，点击确定既可将下载好的部件导入到Eplan软件中，如图3所示。
