EPLAN中部件汇总表的制作艺术

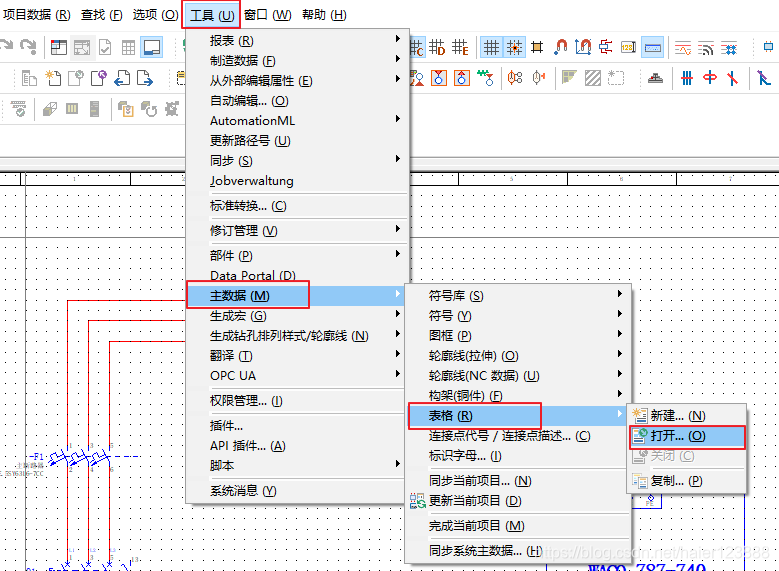

1.选择菜单栏中的【工具】→【主数据】→【表格】→【打开】

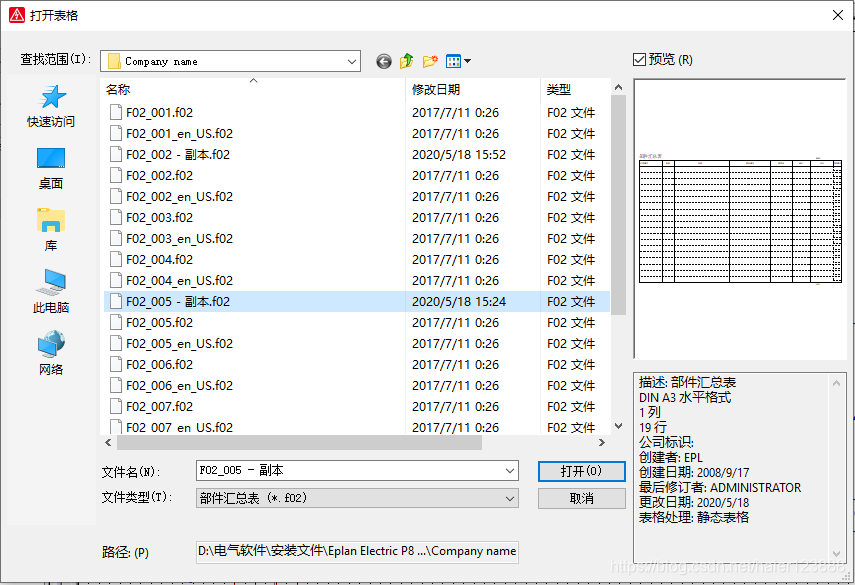

   2.选择一个部件汇总表的模板

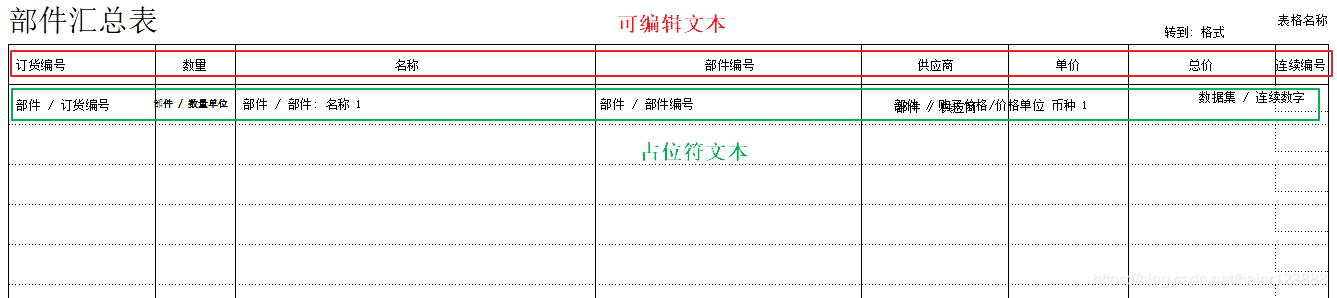

   3.部件汇总表分为两个部分，第一部分可编辑文本；第二部分占位符文本

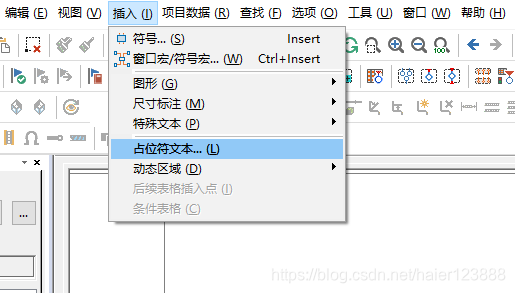

   4.占位符文本添加。接下来以部件总价为例进行讲解：选择菜单栏中的【插入】→【占位符文本】

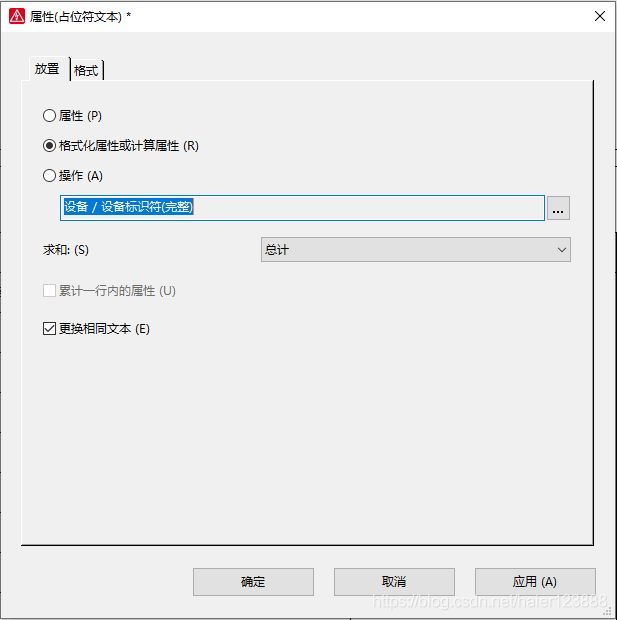

   选择【格式化属性或计算属性】，选择扩展符号打开。

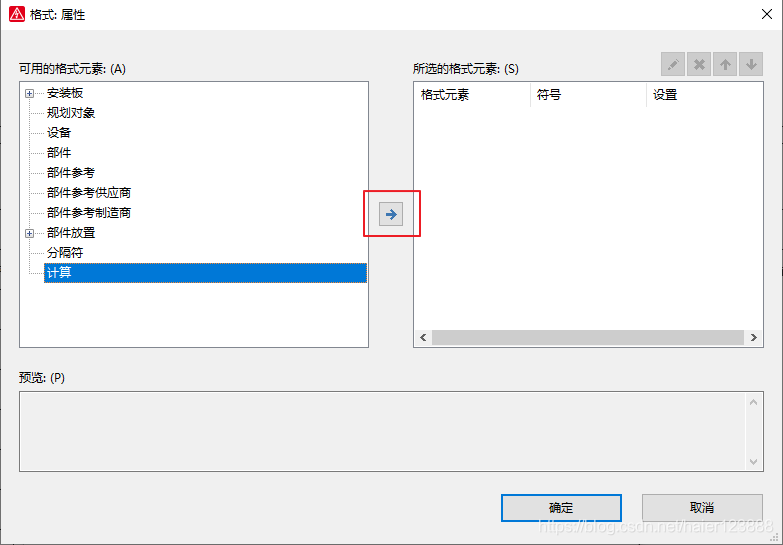

   选择【计算】，选择箭头符号

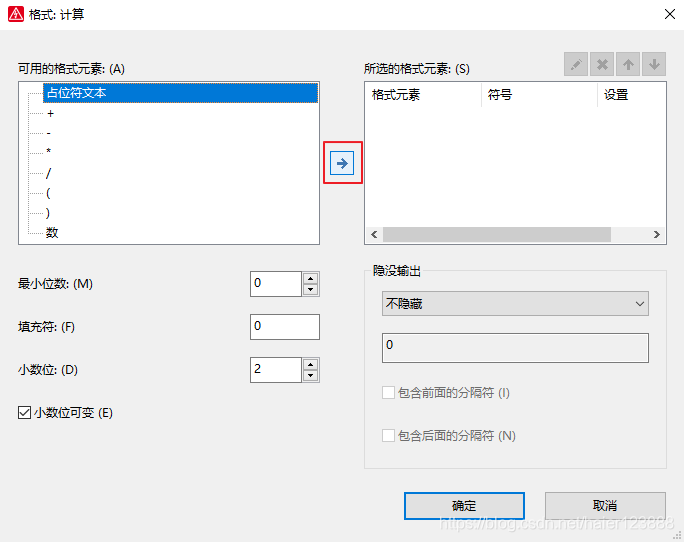

   选择【占位符文本】，选择箭头符号

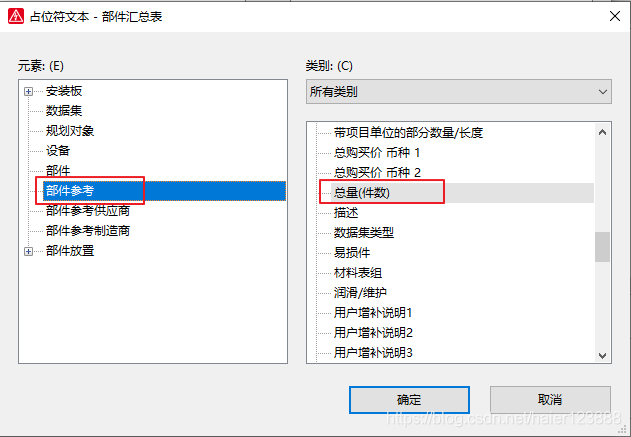

   选择【部件参考】→【总量(件数)】，确定。

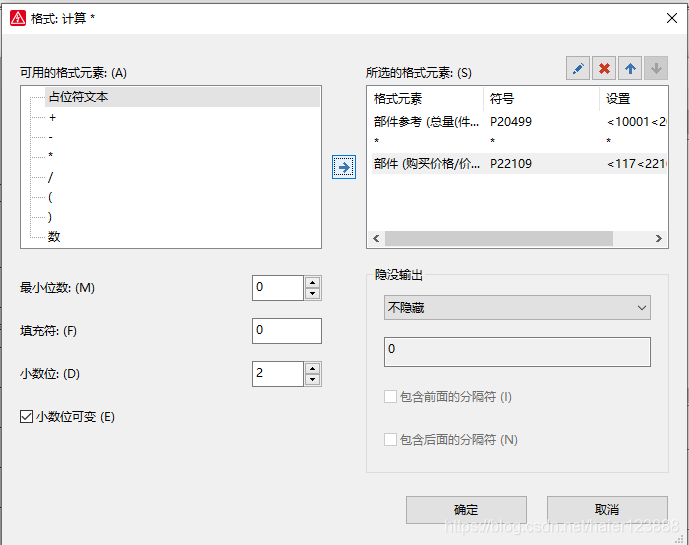

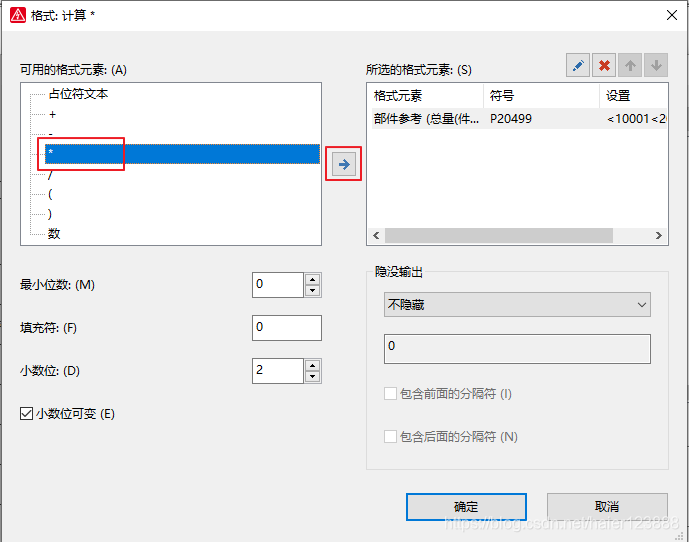

   选择【*】，选择箭头符号

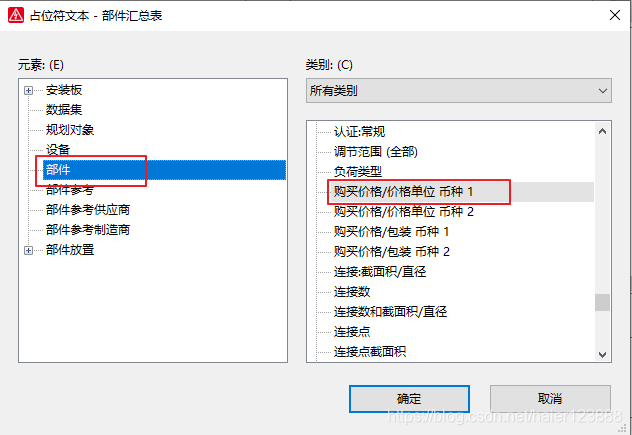

   再次选择【占位符文本】，选择箭头符号，选择【部件】→【购买价格/价格单位 币种1】，确定。



   最终将格式拖拽至合适位置。

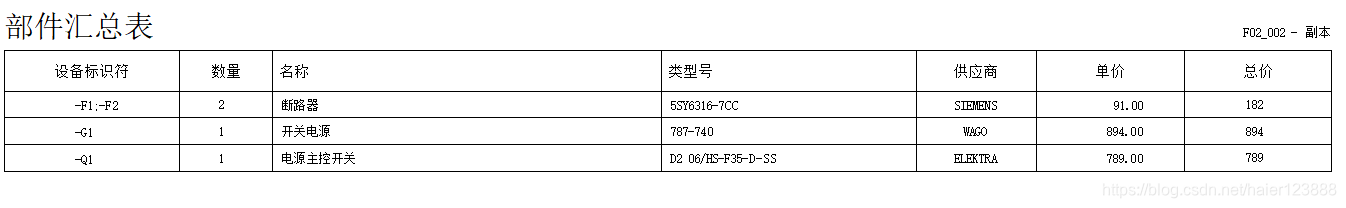

   最终结果如下：
