Creo学习笔记：三维建模与设计技巧汇总

1、creo公制单位的设置

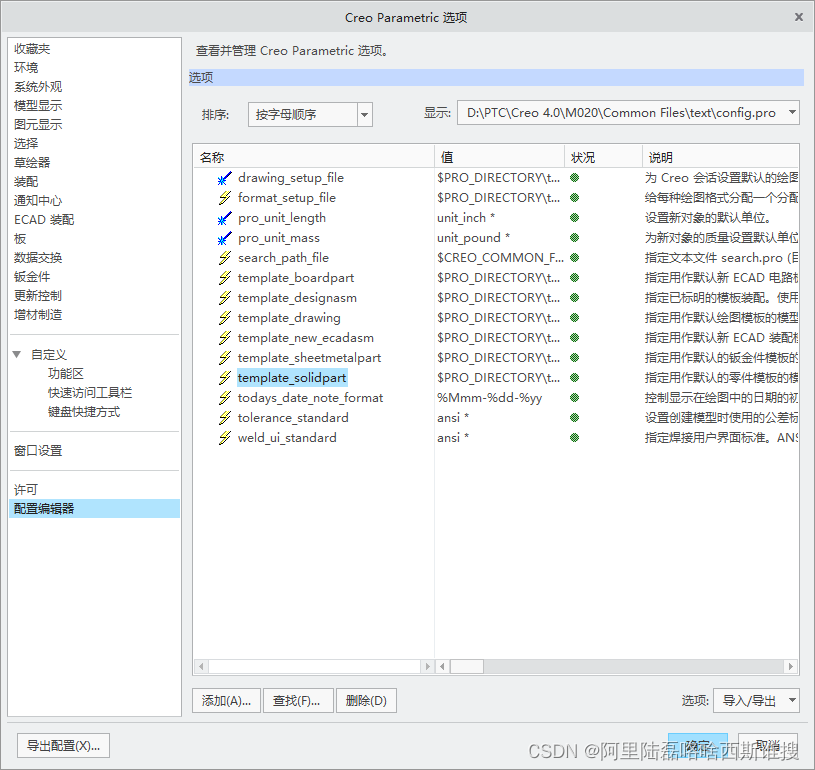

配置 编辑器  ：solidpart：零件；sheetmetalpart:钣金；designasm：装配

在这里可以配置模板

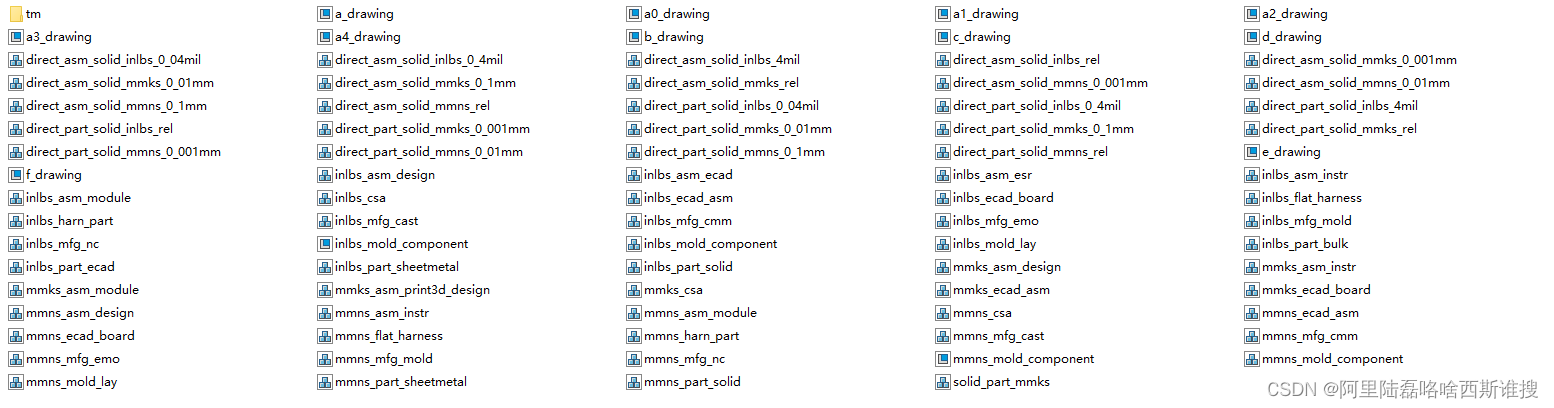

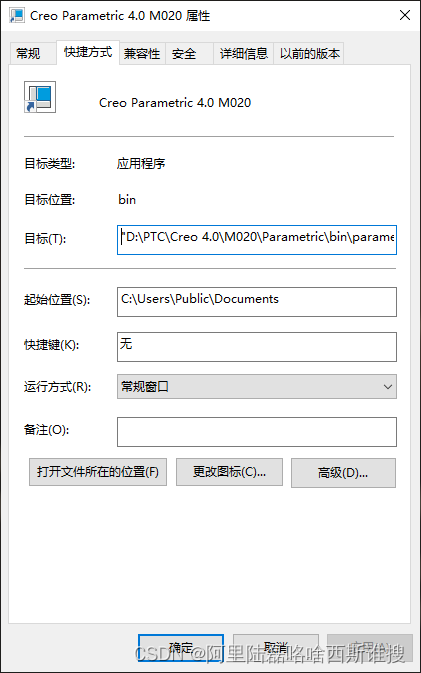

模板值目录： https://www.gofarlic.com\PTC\Creo 4.0\M020\Common Files\templates，不清楚可以点击creo parametric属性中的目标

in开头文件表示单位为英寸，mm毫米表示公制mm单位

修改好后保存路径选择creo parametric属性中的起始位置

2、Creo 绘图

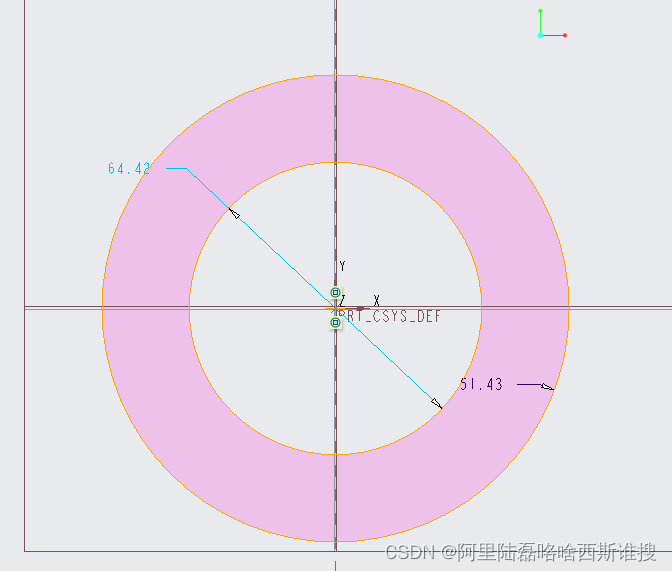

直径改半径：

（1）选择后鼠标左键选择要改的圆，

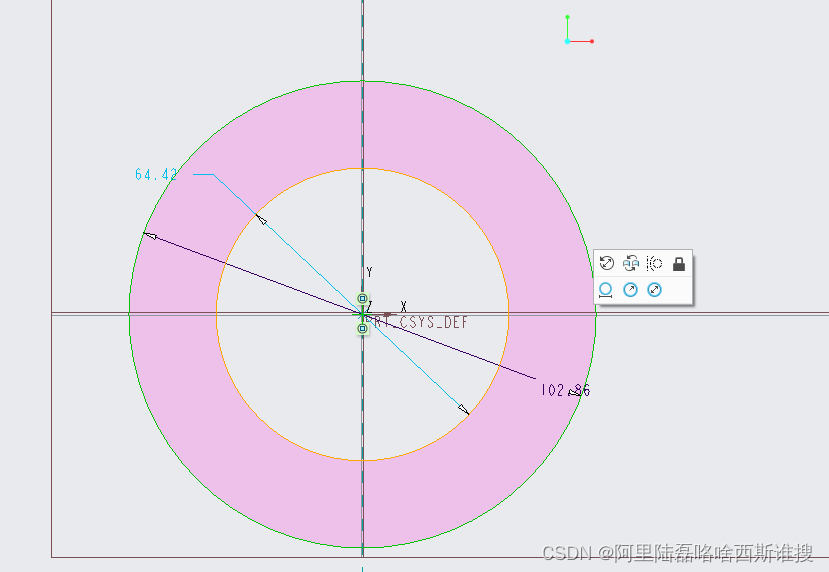

出现圆的标注方式

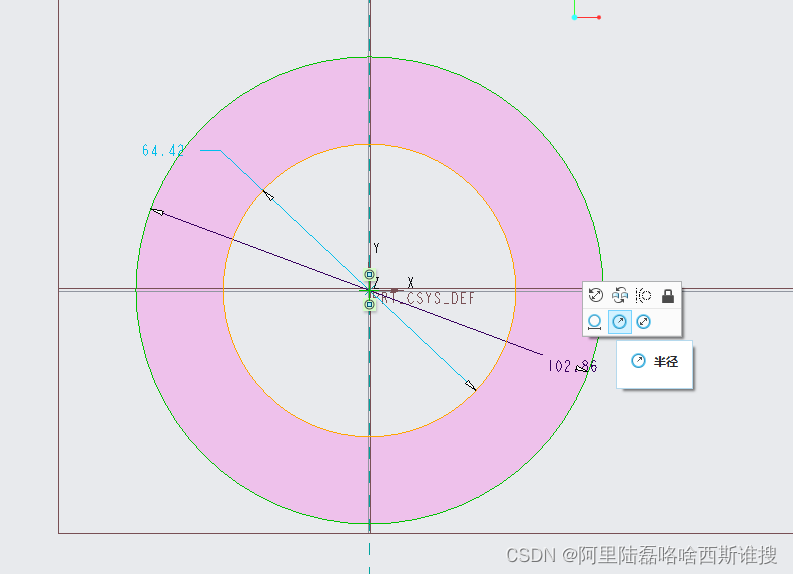

选择半径

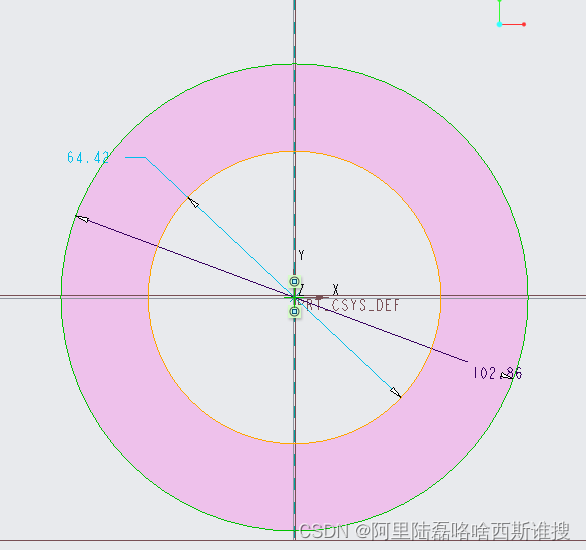

标注修改完成

3、creo工程图默认消影实线设置

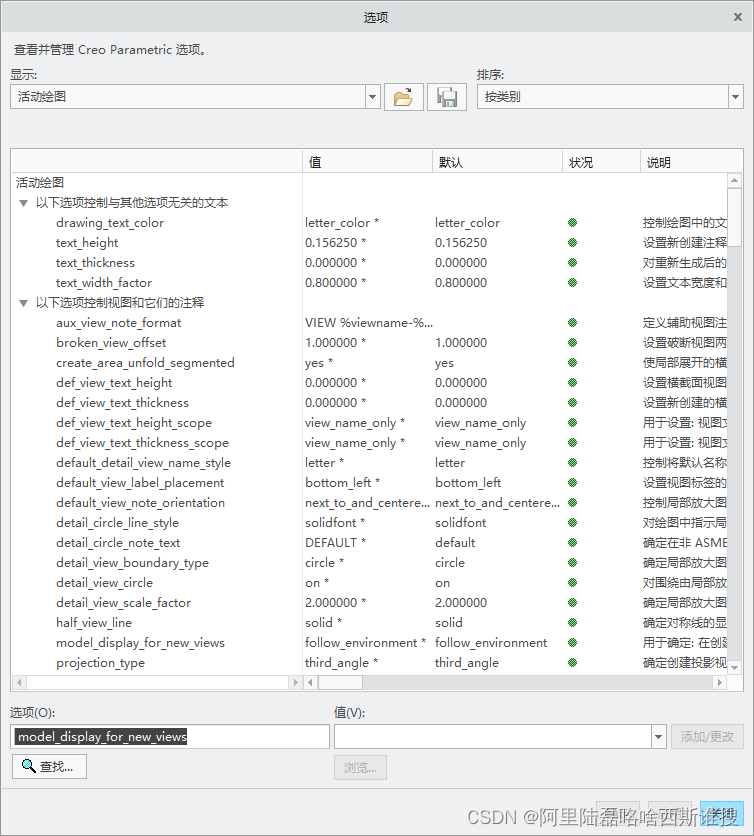

打开绘图，打开文件->准备->绘图属性->详细 信息 选项->更改

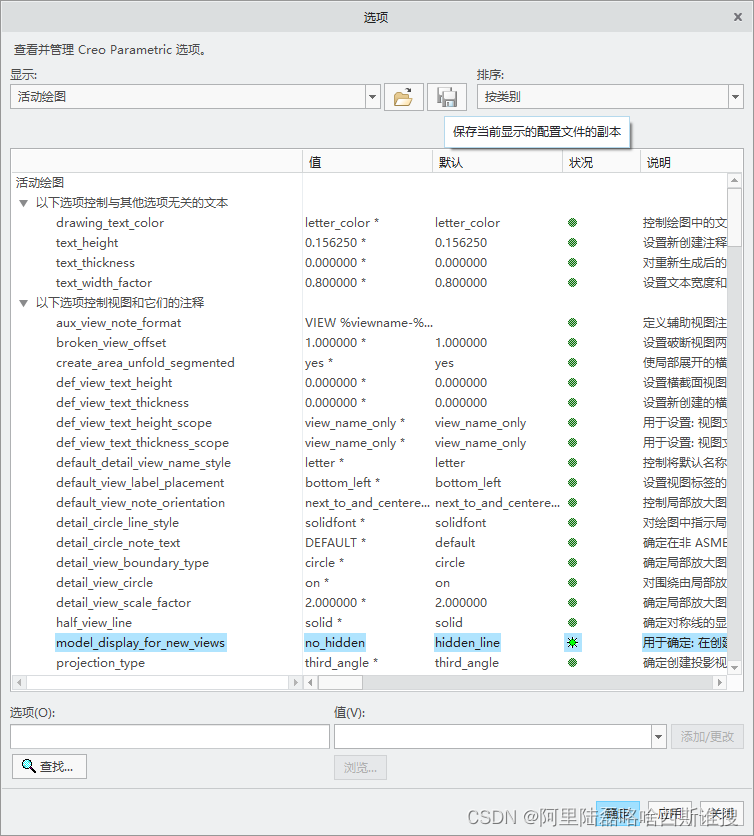

查找model_display_for_new_views

选择no_hidden(消隐)

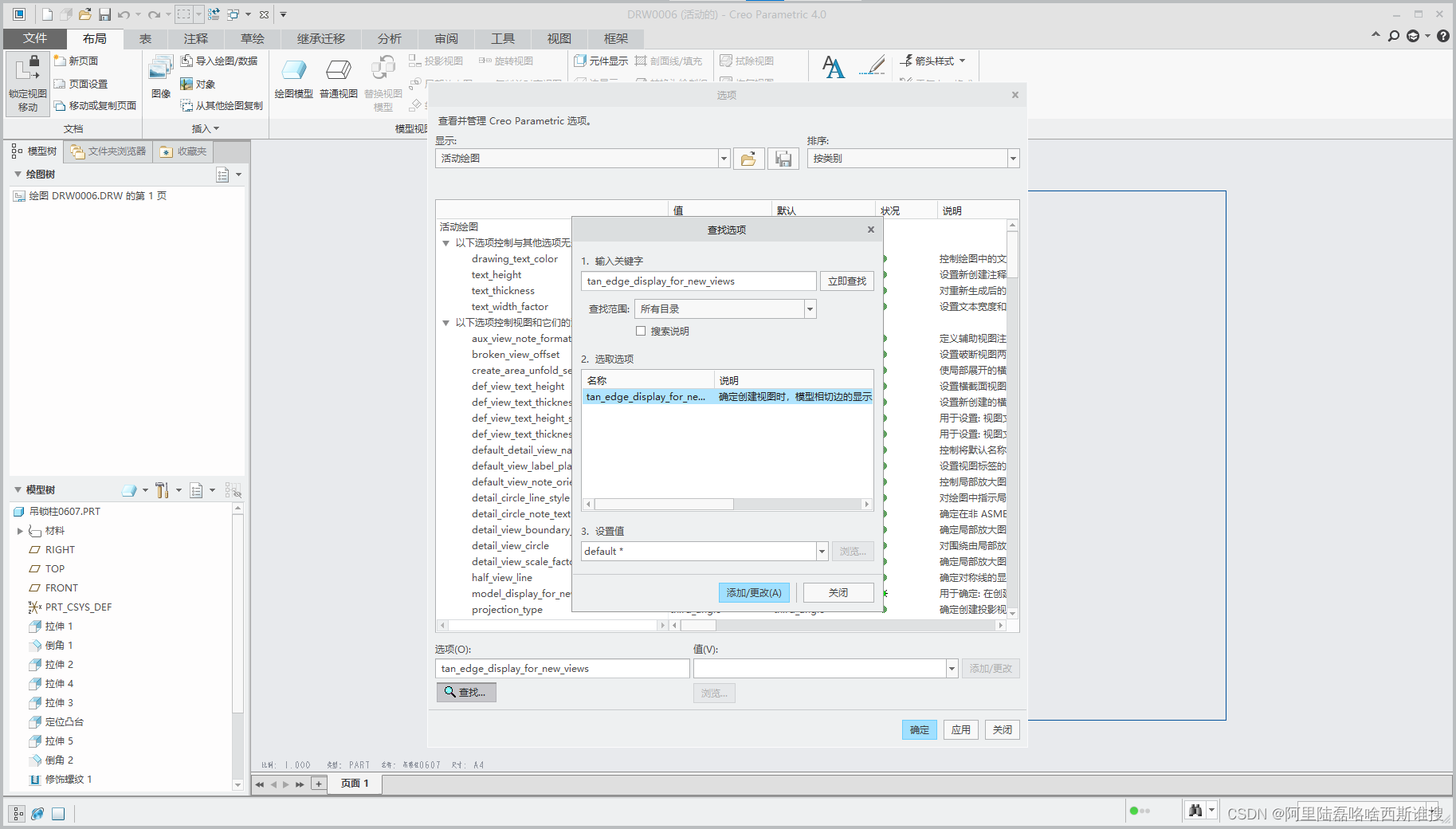

搜索 tan_edge_display_for_new_views

选择tan_solid（实线）

保存修改

如果要修改成默认的，建议替换proedetail.dtl文件目录参考（https://www.gofarlic.com\PTC\Creo 4.0\M020\Common Files\text），其具体位置可以参考下面的目标目录寻找，

4、拉伸和实体化切除

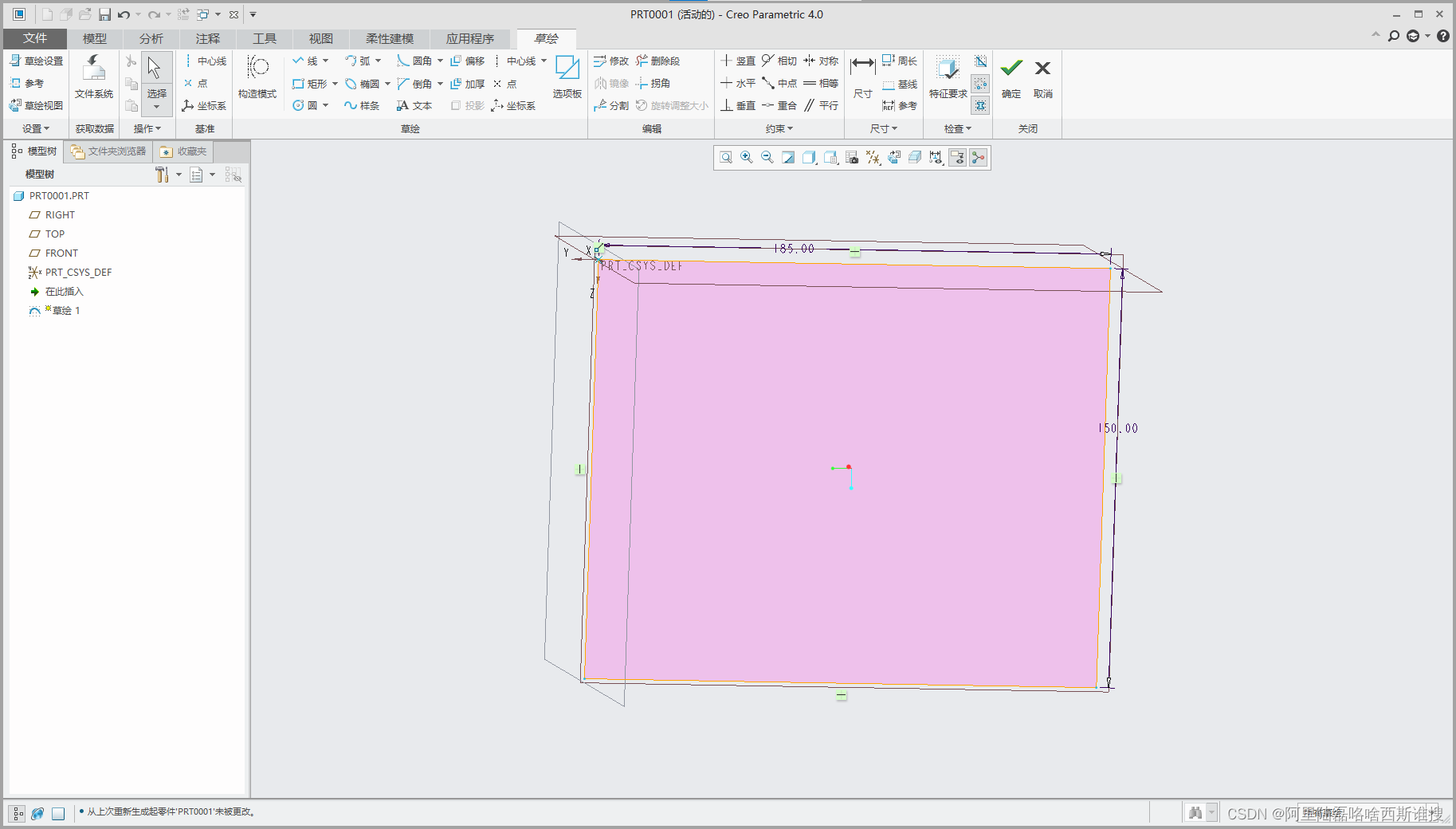

（1）绘制任意图形

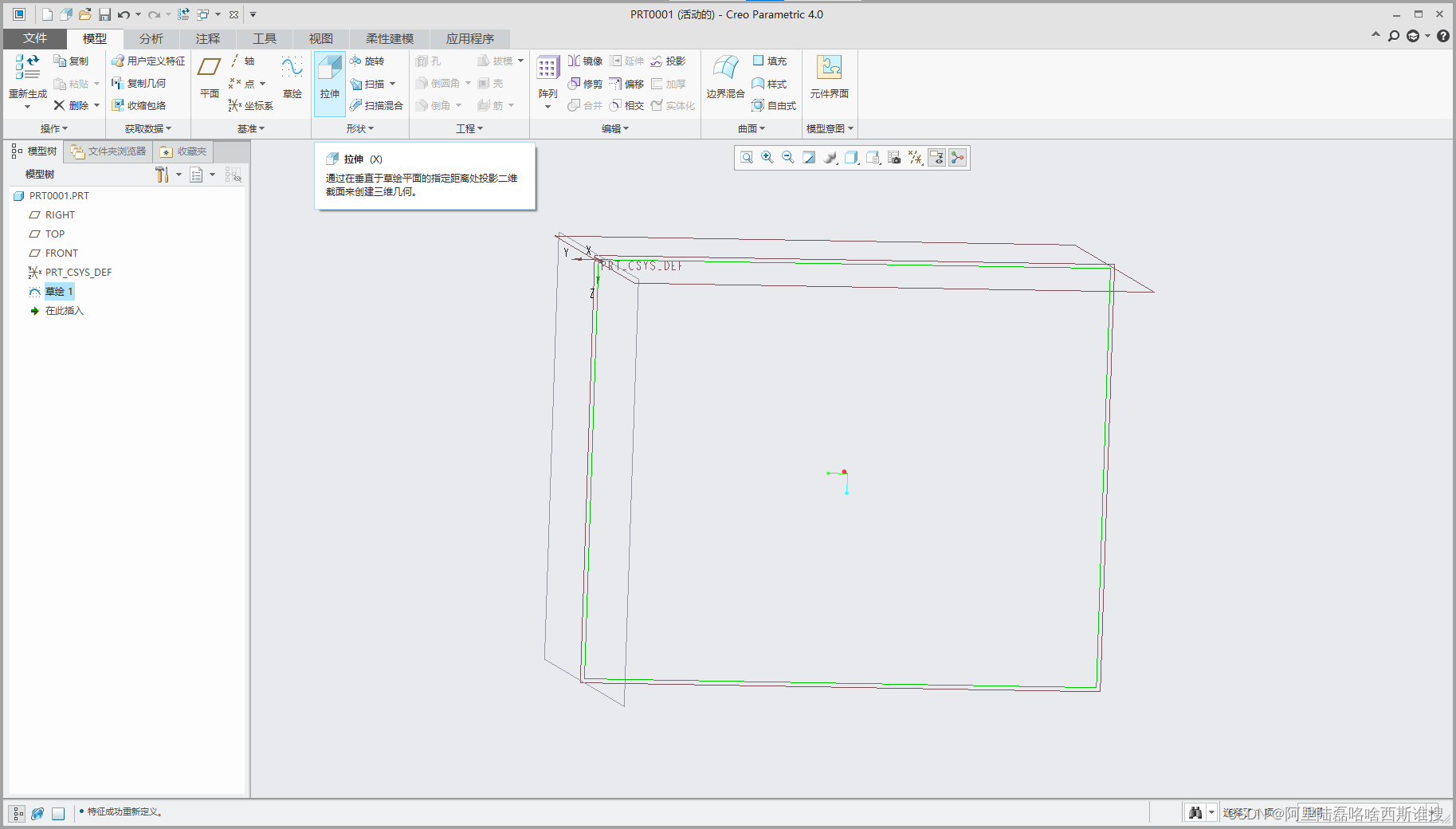

（2）选择草绘1，点击拉伸，拉伸图形

（3）输入拉伸 深度

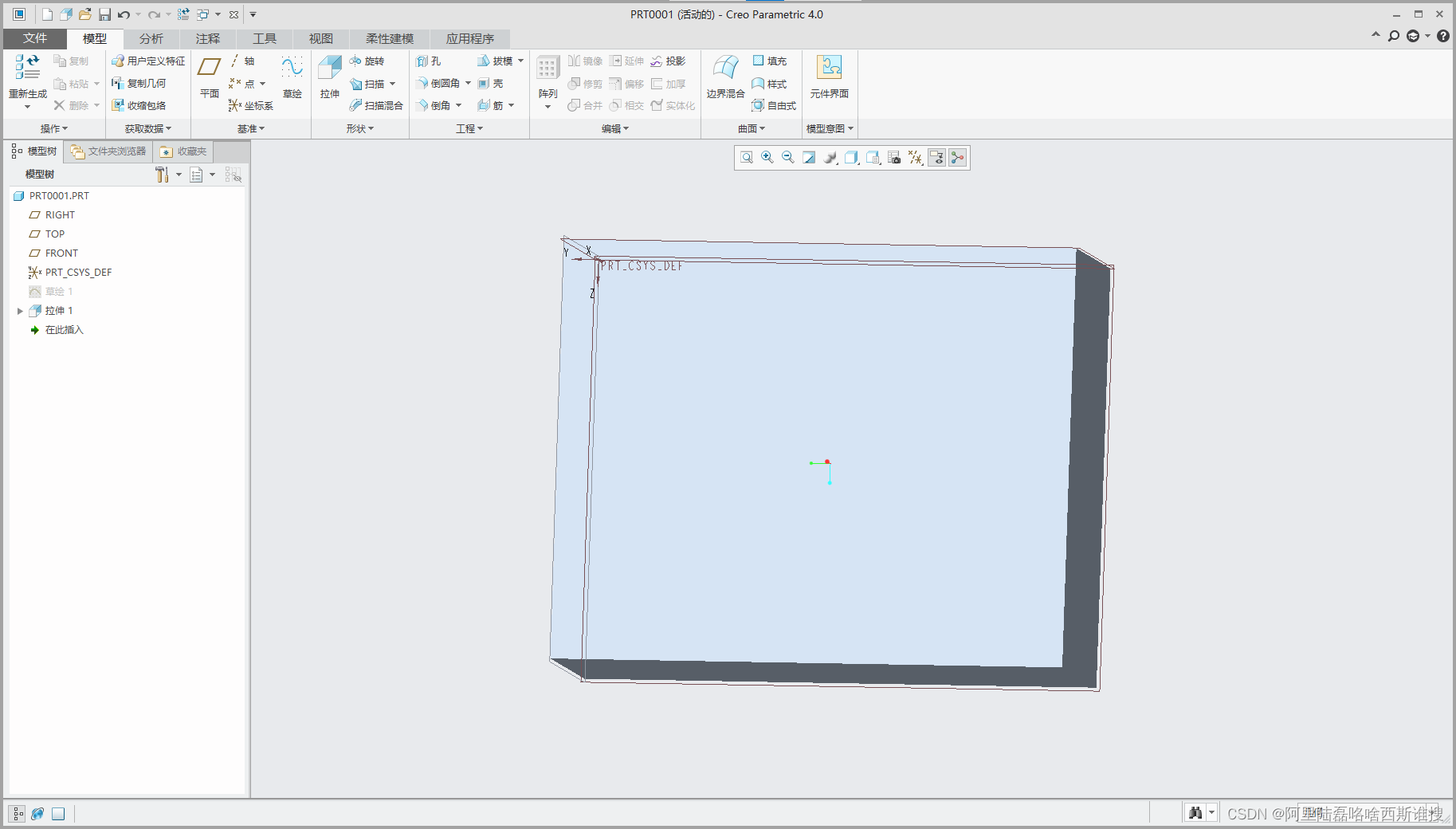

（4）确认后拉伸完成

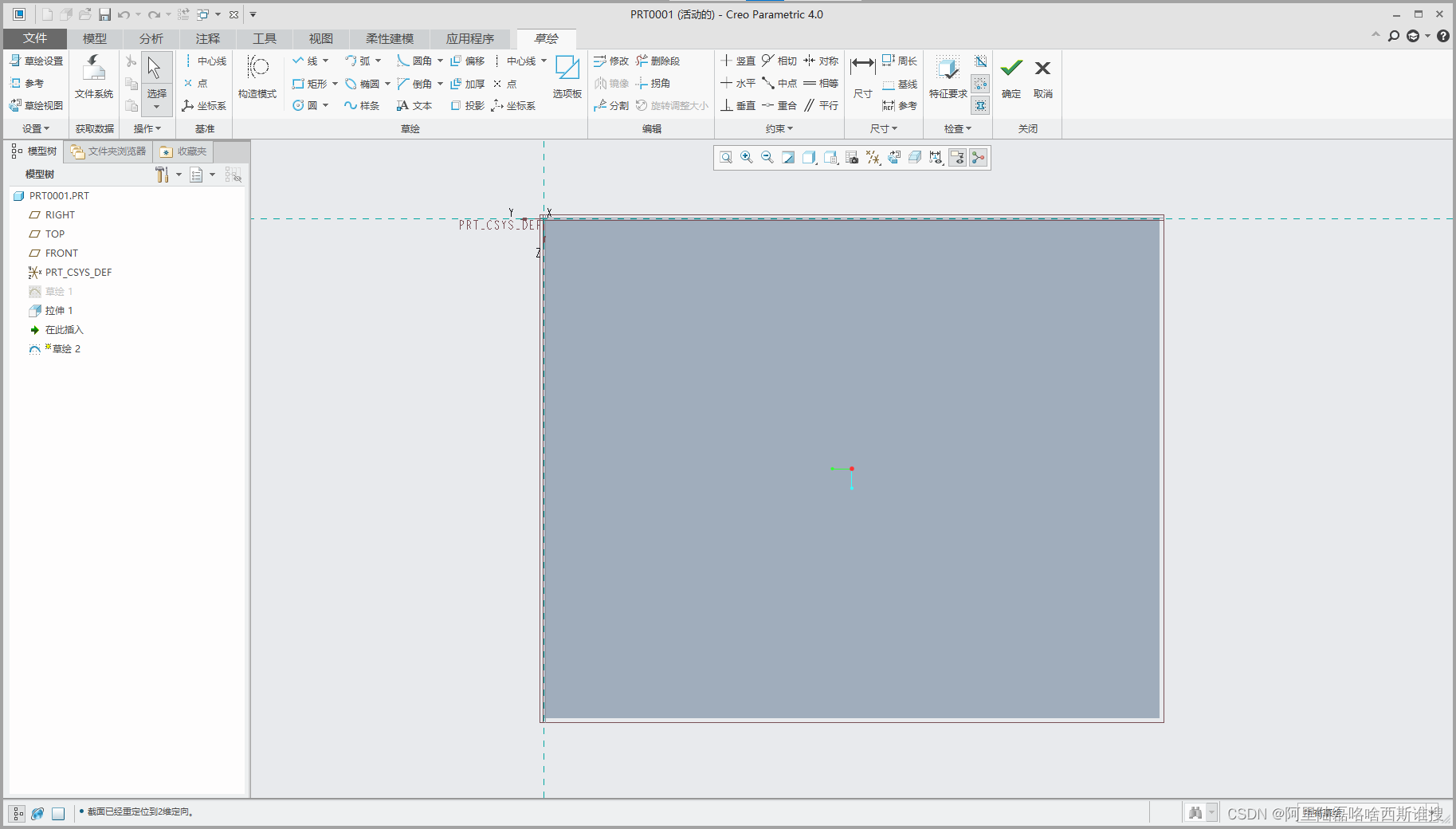

（5）选择需要绘图的平面，点击 草绘

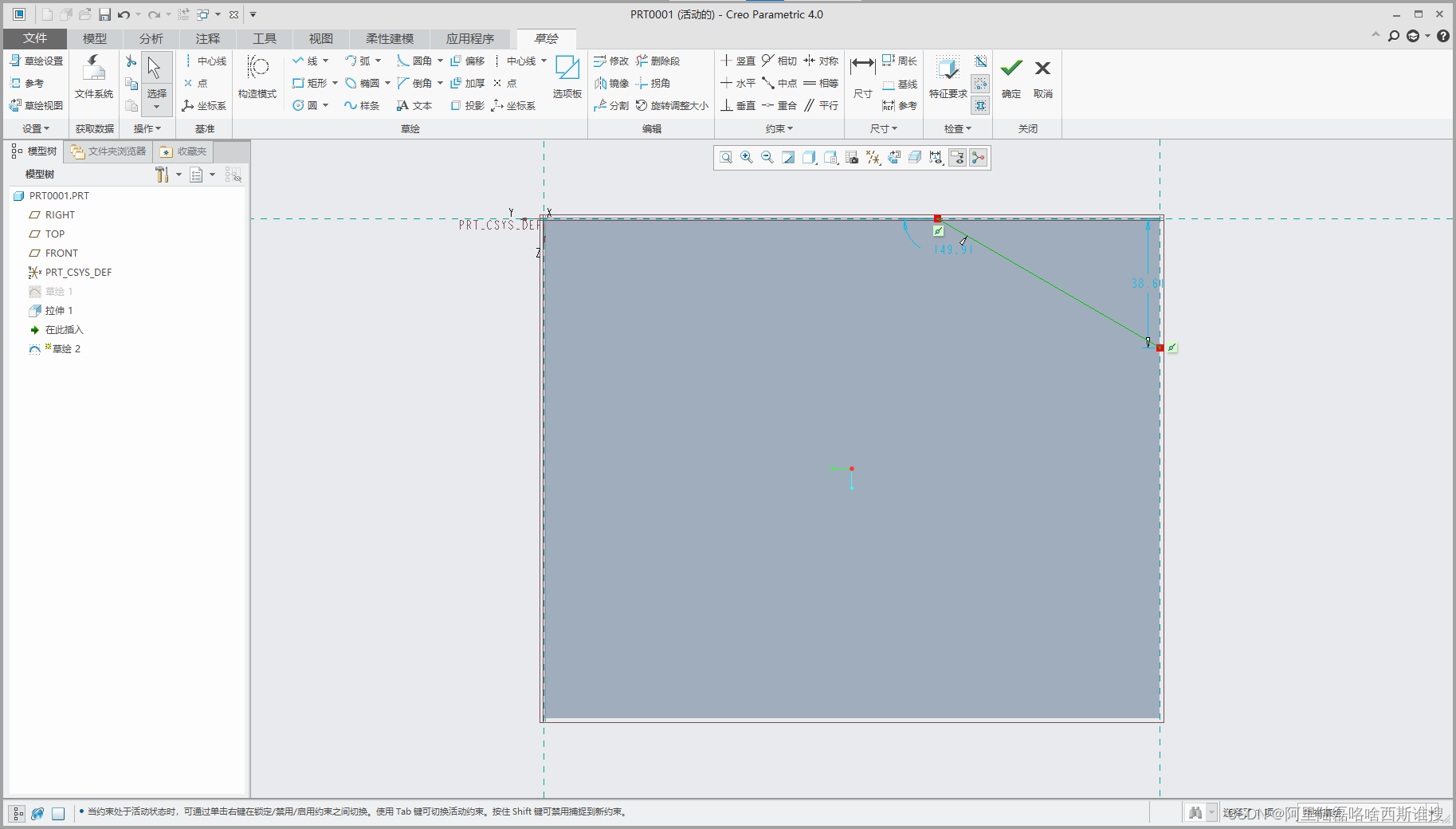

（6）绘制一条线段，确认后退出绘图

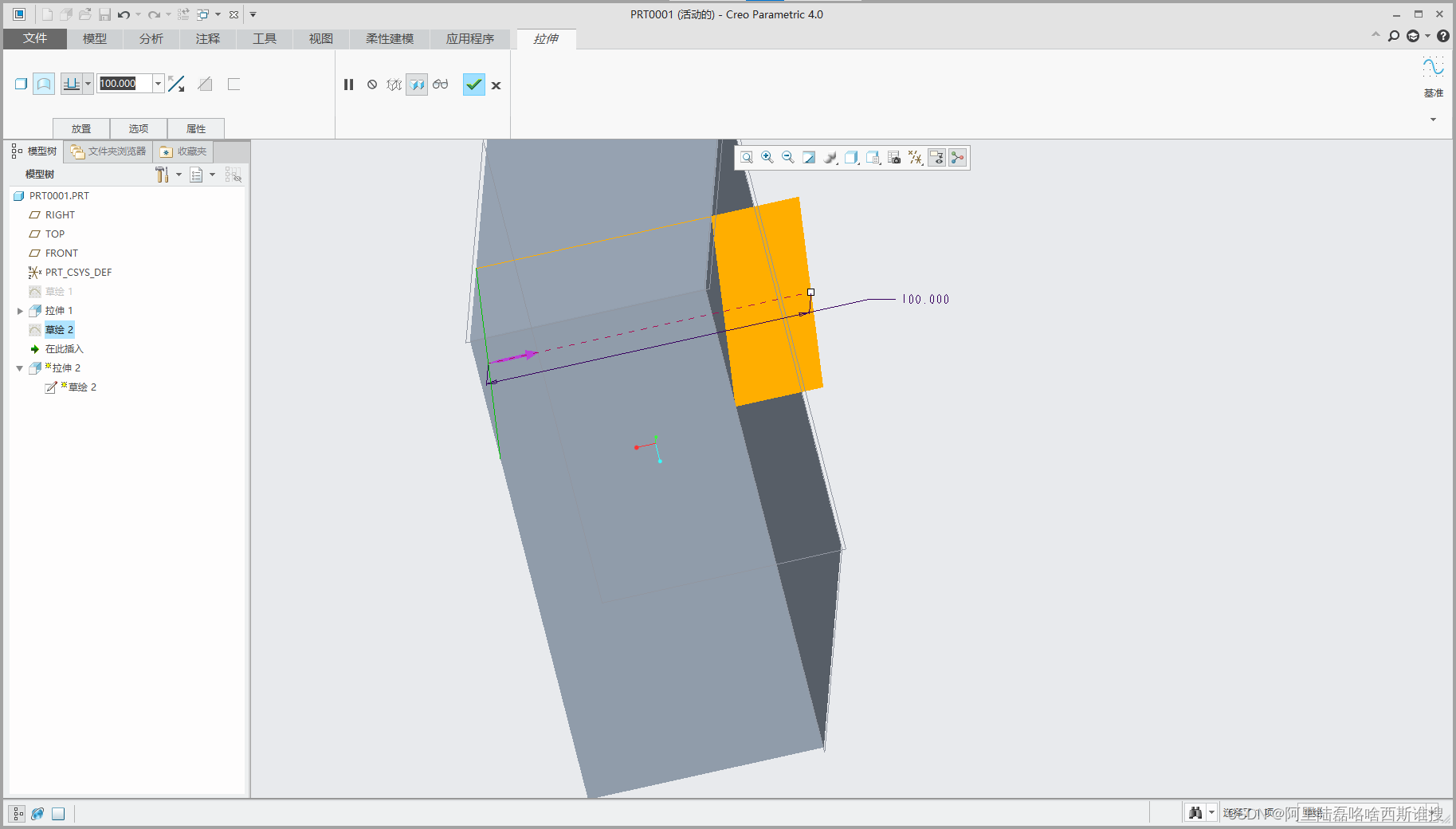

（7）选择草绘2，点击拉伸，选择拉伸为曲面

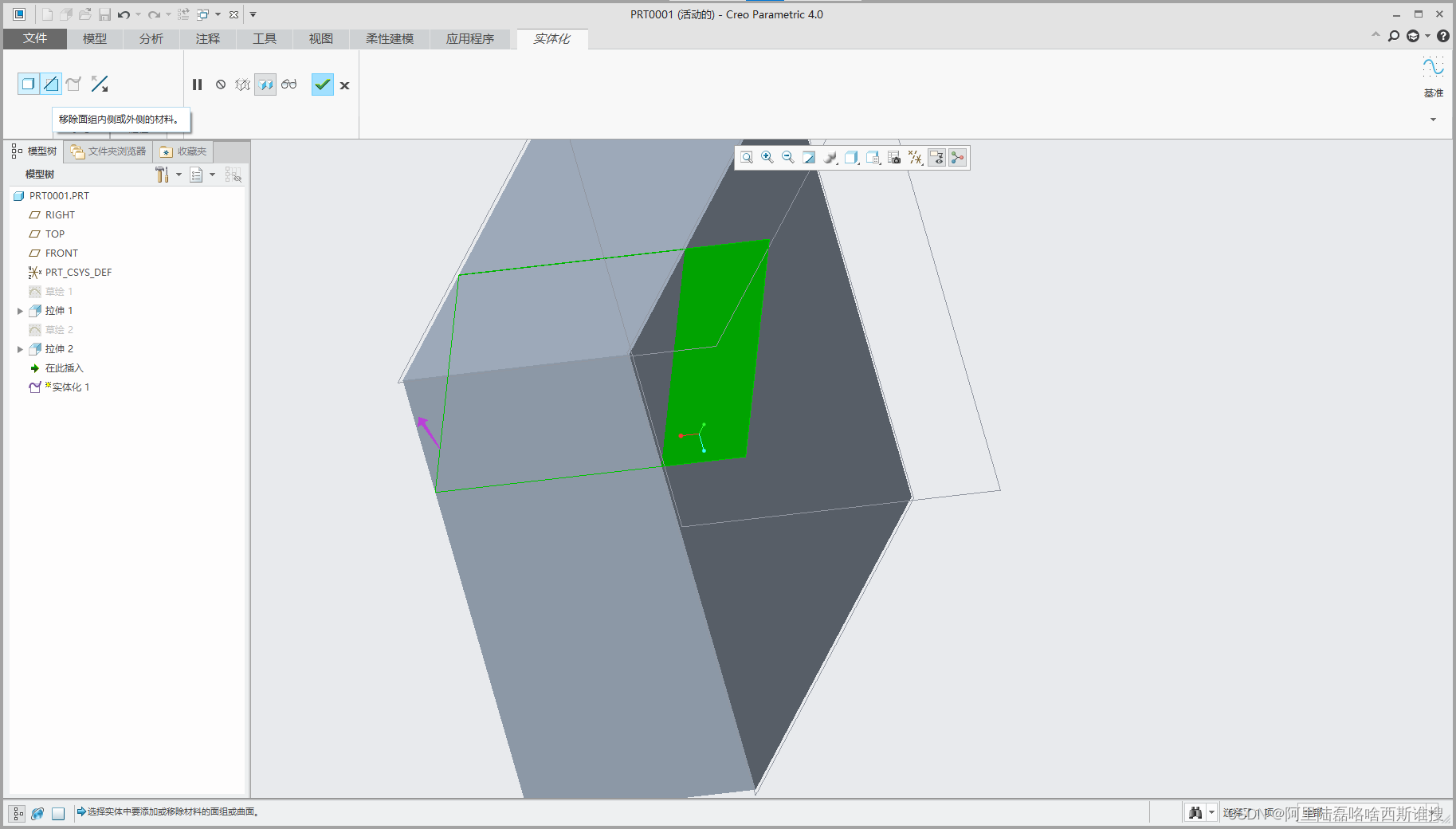

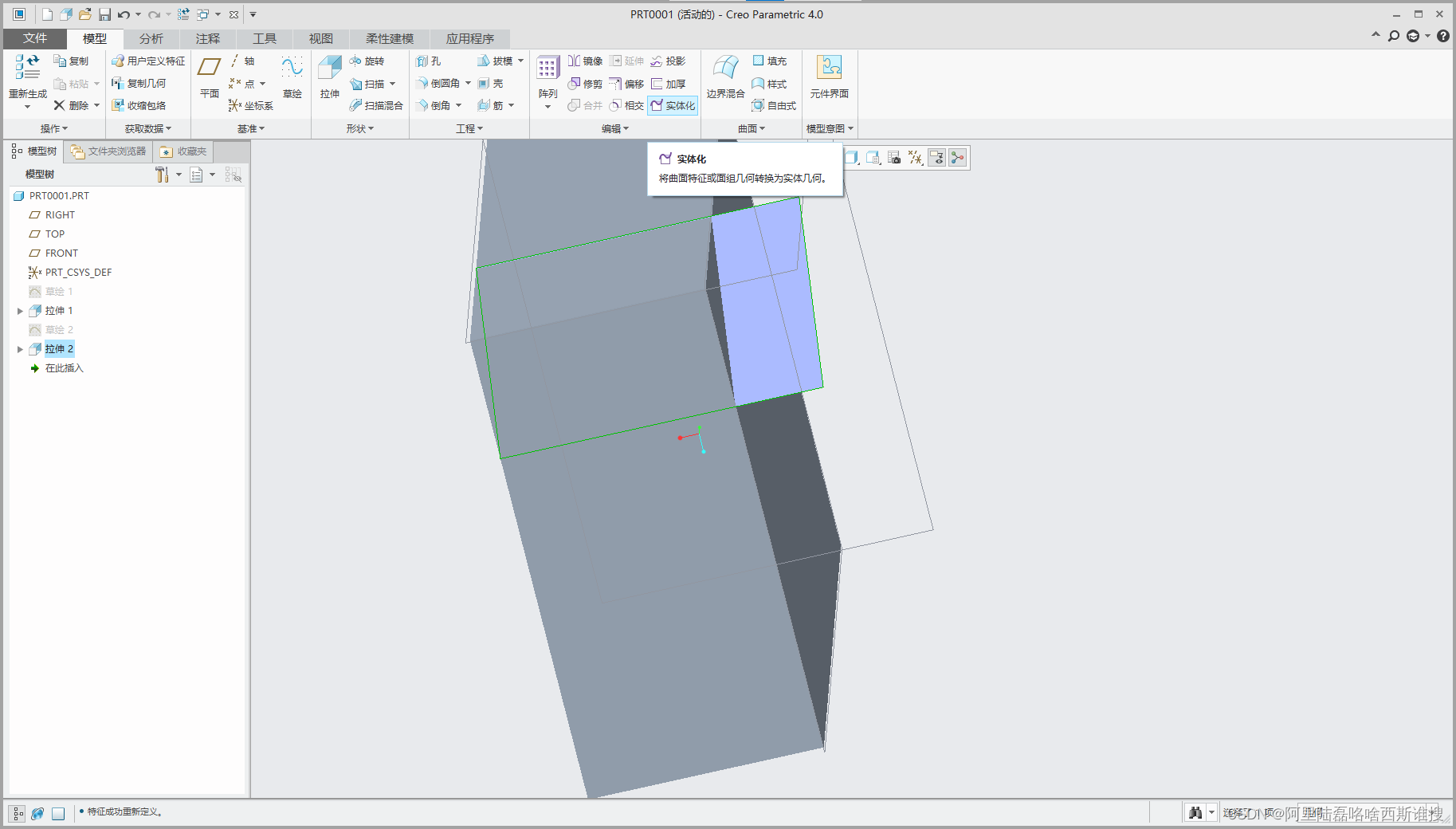

（8）拉伸完成后，选中拉伸平面，点击实体化

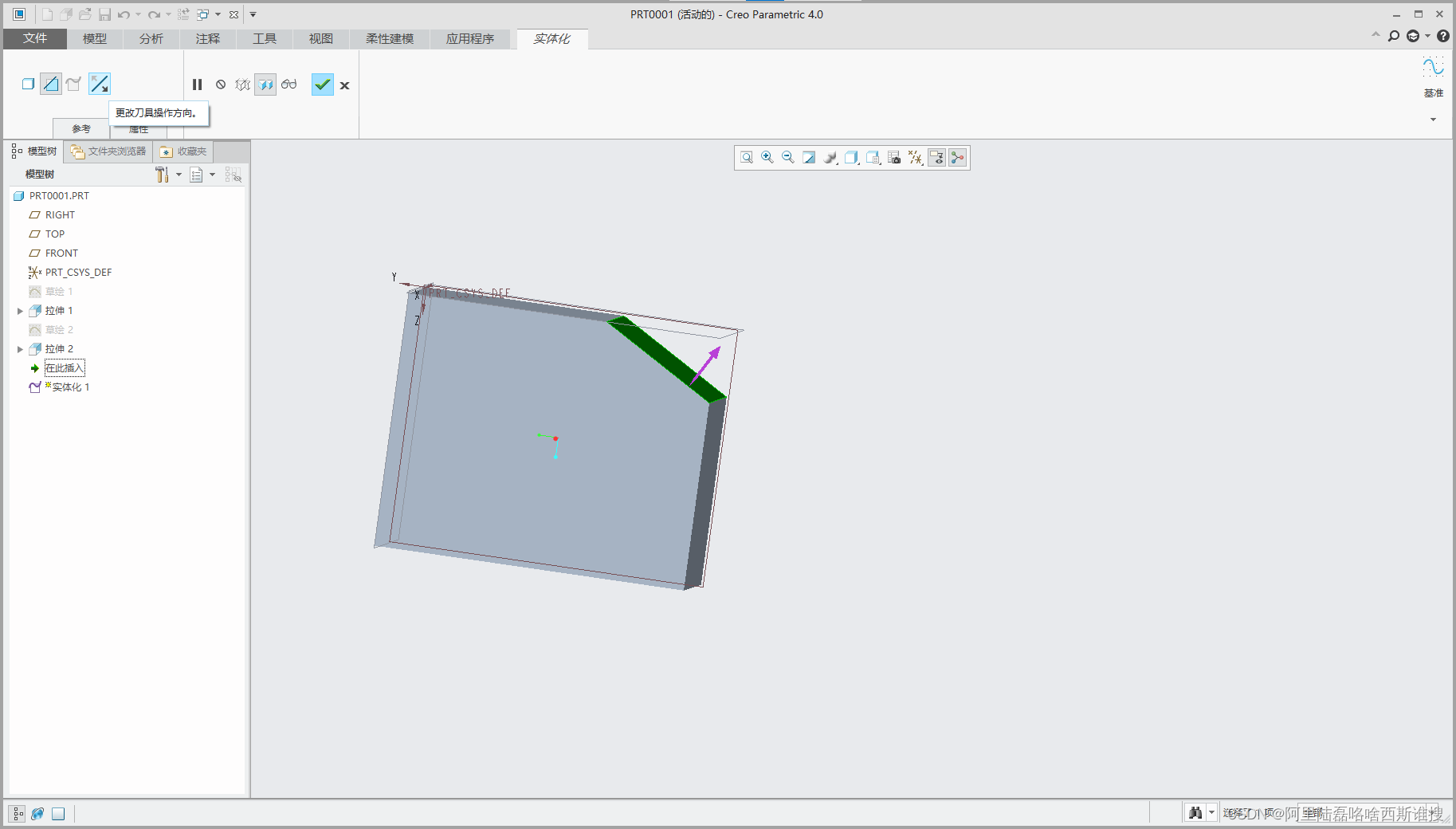

（9） 选择切除，并确认切除方向
