Creo/Proe可变截面扫描关系式雨伞建模实例（一加一学院）

从早期的Proe版本到现在的Creo软件，一直以为为人称赞的就是它的参数化建模方式，尤其当参数化控制遇上关系式之后，其功能更是强大到无法想象，这篇文件就结合一个可变截面扫描加关系式建模的简化雨伞实例来与大家分享它的运用方法。

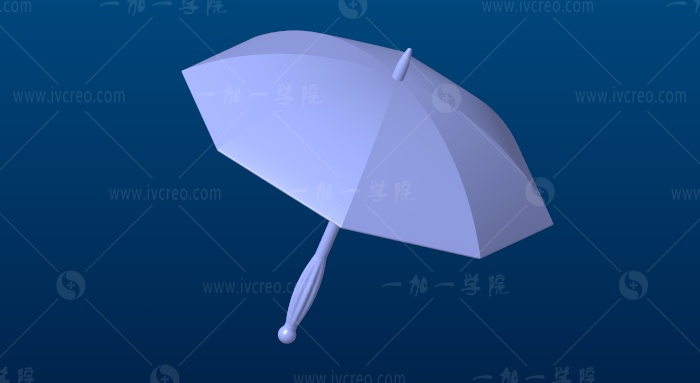

   效果图/Proe/Creo产品设计学习群 646632088/微信公众号：ivcreo


案例效果简要分析：

从上效果图可以看出，这案例的组成主要由：伞面与伞柄两个部分组成，且伞面形状中底部为正八边形，顶部位圆弧状；伞柄主体为旋转效果，在其手握处有类似防滑纹路。在此案例中我们主要通过可变截面扫描的方式来分享其做法，具体请参看下文。

具体建模过程：

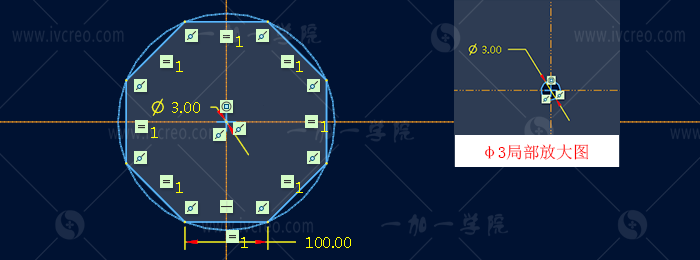

STEP 1:通过草绘创建可变截面扫描轨迹，由φ3的圆与变成为100的正八边形组成

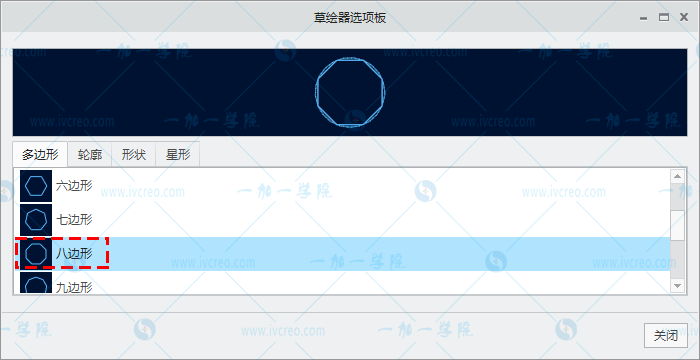

其中正八边形图形可通过草绘-调色板（新版本名称为：选项版）直接调用

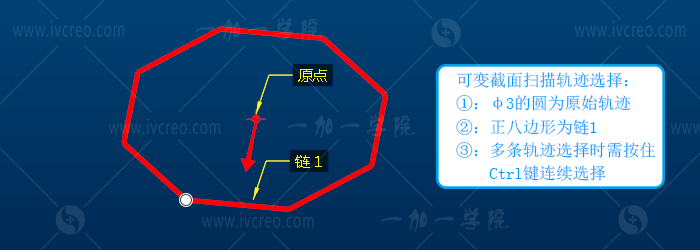

STEP 2：进入可变截面扫描，创建伞面形状，选取圆为原始轨迹，按住Ctrl键选择八边形为链1

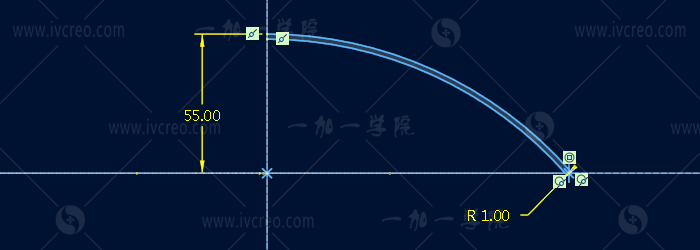

在操控面板上点击[草绘图标]，创建扫描截面形状

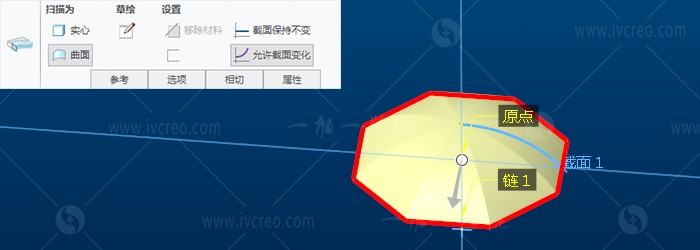

扫描预览效果

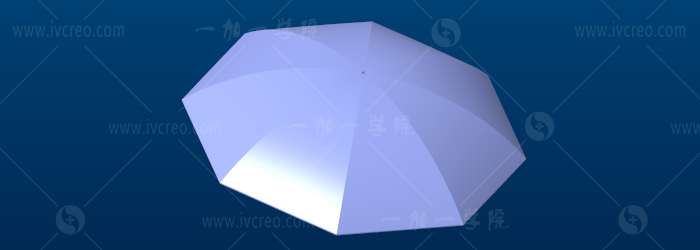

扫描完成效果

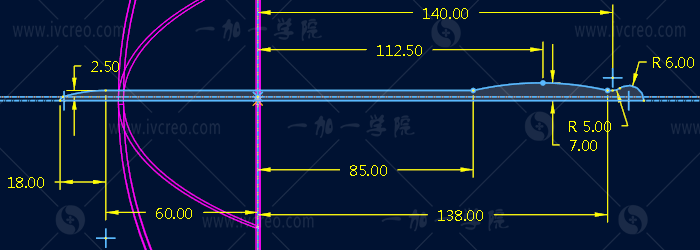

STEP 3：创建伞柄特征，继续变截面扫描，轨迹选择方法与上述相同，进入草绘绘制扫描截面，如图

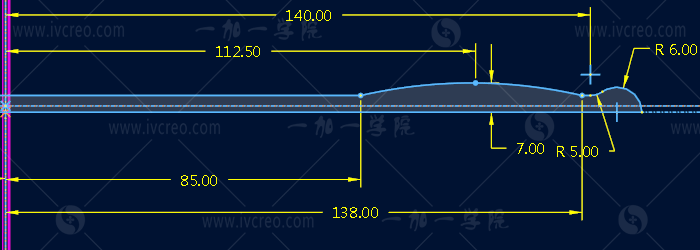

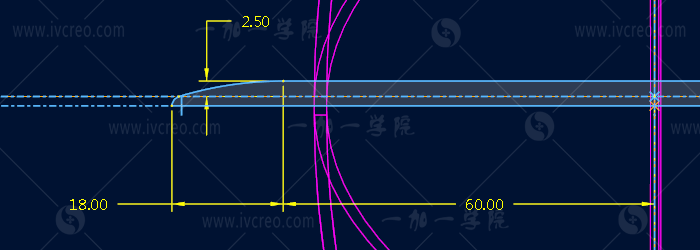

截面局部放大图：

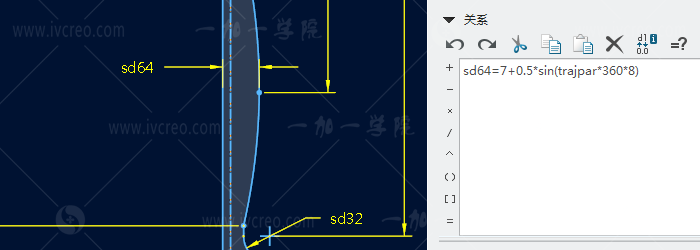

STEP 4:进入工具-关系式，弹出对话框输入关系式：sd64=7+0.5*sin(trajpar*360*8)，如图：

关系式含义说明：sd64=7+0.5*sin(trajpar*360*8)，表示sd64对应尺寸初始值为7，且叠加有正弦函数值域（-0.5~+0.5）的周期性变化，周期个数为8

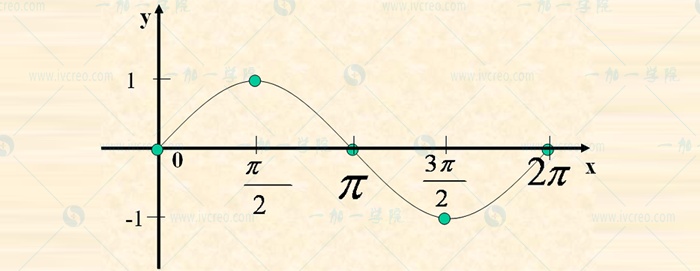

   sin函数图像对照图/Proe/Creo产品设计学习群 646632088/微信公众号：ivcreo

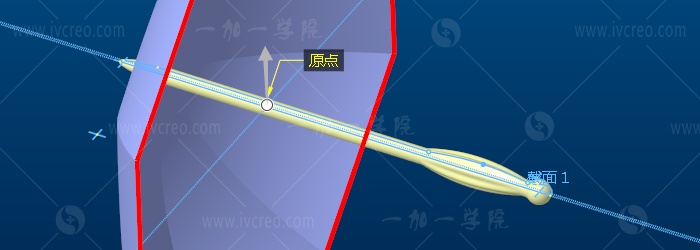

扫描预览效果图

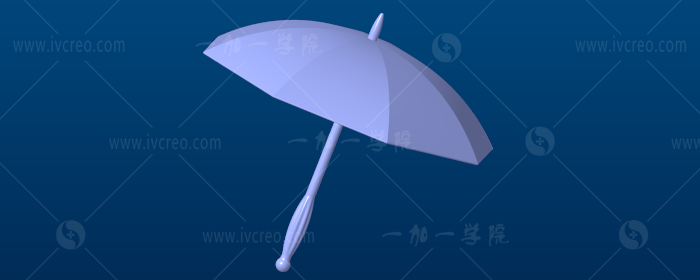

最终完成效果图

至此本案例的建模过程已全部结束，希望能对正在学习软件的你有所帮助，有时间的朋友可以自行操作练习~欢迎转发分享与更多小伙伴一起交流学习~
