通过CAA在CATIA中创建自定义工具栏按钮和菜单

阅读数 29

注：本文在CATIA P3 V5R19和VS2005下实现，文中的链接请自己在CAADoc中寻找

Command（命令）和 Access（按钮/菜单）通过 Command Header联系起来

各个标识符的命名习惯请参考 Checklist for CAA V5 C++ Naming Rules

一、准备工作

1. 创建Workspace

2. Locate Prerequisite Workspaces

3. 创建Framework，Implementation / Development

二、创建Addin

1.创建Module，shared object

2. 插入Component

Component name：Addin名字

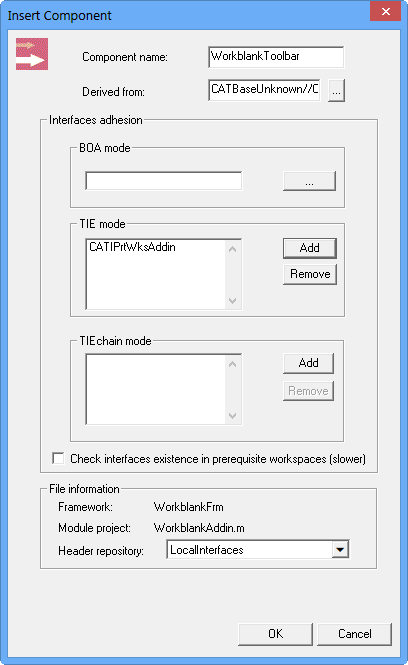

Interfaces adhesion：附着的接口。BOA/TIE/TIE chain为三种模式，具体区别见pdf和CAADoc中的 Working with the RADE Dashboards - Part 2。（请选择TIE，BOA在运行时会出错）

3. 选择Interface

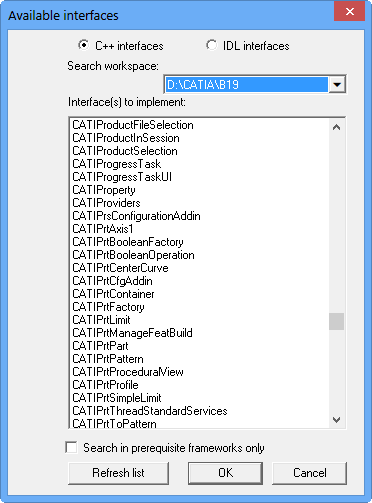

Search Workspace：CATIA的安装路径，注意最下面的复选框不要勾上

Interface 决定了工具栏/按钮出现在哪个 Workshop/ Workbench 中，如CATIPrtWksAddin则出现在零件设计中

具体见CAADoc——C++ API——Object/Class Hierarchy

三、创建Command

1. 创建Module，shared object

2. 插入Command

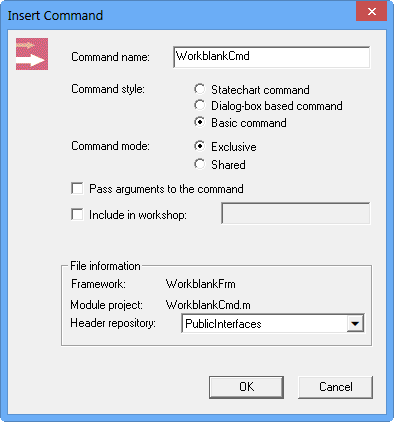

见下图，各选项作用具体见 Working with the RADE Dashboards - Part 2

四、代码实现——Addin部分

大部分代码已自动生成，需要自己添加的如下：

.h文件中：

预编译部分

    class CATCmdContainer;        // 声明类，下面要用到返回值类型CATCmdContainer*

类声明public部分：

//------------------------添加创建Toolbar和Command Header的函数----------------------//
    void CreateCommands();
    CATCmdContainer * CreateToolbars();
//-----------------------------------------------------------------------------------//

.cpp文件中：

预编译部分

#include "CATCmdContainer.h"
#include "CATCreateWorkshop.h"     // 包含管理 Access 的一系列宏

#include "CATCommandHeader.h"
MacDeclareHeader(WorkblankHdr);
//    该宏用于创建 command header class，一个class内可创建(new)多个command header

函数实现部分

void WorkblankToolbar::CreateCommands()
{
    new WorkblankHdr( "Generate",                 // command header标识符（也用于定义显示的文本或图标等资源）
        "WorkblankCmds",                          // 所关联command的代码在哪个模块/库/DLL里
        "GenerateCmd",                            // 所关联的command名（即类名）
        (void *)NULL);                            // 可选的传递参数（传递给command，确定不同的操作）
}
CATCmdContainer* WorkblankToolbar::CreateToolbars()
{
    NewAccess        ( CATCmdContainer, pWorkblankTlb, WorkblankTlb );
    //    参数1：工具栏是CATCmdContainer的实例
    //    参数2：指向该工具栏的句柄指针
    //    参数3：该工具栏的标识符
    //    2和3自己命名，保证标识符唯一

    NewAccess        ( CATCmdStarter, pWorkblankStr, WorkblankStr );    // 按钮是CATCmdStarter的实例，后两个同上
    SetAccessCommand ( pWorkblankStr, "Generate" );                     // 关联（按钮句柄，Command Header标识符）
    SetAccessChild   ( pWorkblankTlb , pWorkblankStr  );                // 设置父子关系（父句柄，子句柄）

    //    若在该工具栏上再添加一个按钮，则第三行改为设置邻接关系：
    //    SetAccessNext (WorkblankStr, 按钮句柄);

    AddToolbarView   ( pWorkblankTlb , 1 , Left );
    //    参数1：工具栏句柄
    //    参数2：1 工具栏可见，-1(默认) 不可见
    //    参数3：工具栏固定在右边

    return pWorkblankTlb;
}

更多实例请参见 Creating Standard Command Headers和 Creating an Add-in
