CATIA工程图转AUTO CAD设置详解

汽车设计行业相比其他行业来说待遇要好上许多，在当前就业形势日趋严峻的情况下，是很多年轻人不错的选择。当下绝大多数汽车设计公司或汽车产业企业，用的3D设计软件都是CATIA软件。熟练使用CATIA是成为一名合格汽车研发工程师的必要条件，堪称是汽车研发工程师的吃饭技能！

我们在进行技术交流时经常需要将CATIA的工程图转换成AutoCAD DWG文件，在转换过程中经常会出现一些问题：1、需要考虑对方AutoC AD版 本，如果转换成高版本的对方打不开；2、转换后的文件尺寸是零散的，无法对尺寸进行修改；3、转换后的图形是块的形式，不好编辑等等。接下来将对CATIA工程图转换成AutoCAD DWG文件时的控制参数选项做一个详细的解析。

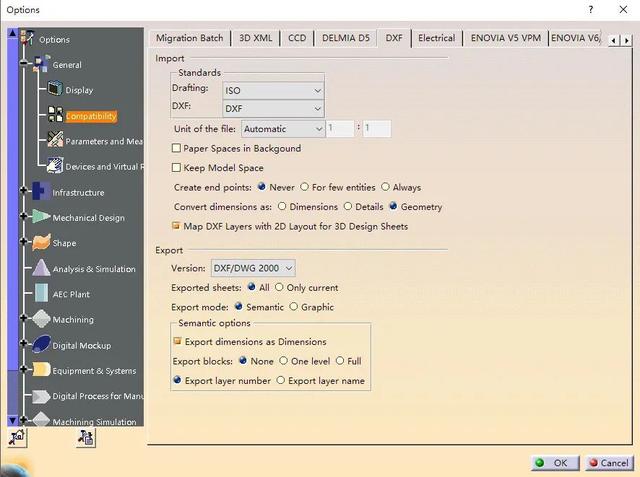

首先点击菜单“Tools” - “Options”，打开Options对话框。在General - Compatibility的DXF 选项卡  中Export中可以看到DWG文件的各个输出参数。

1、Version：中设置导出的AutoCAD文件版本

2、Exported sheets：选择是输出整个工程图还是只输出当前激活的视图，前提是工程图文件中有多个sheets。

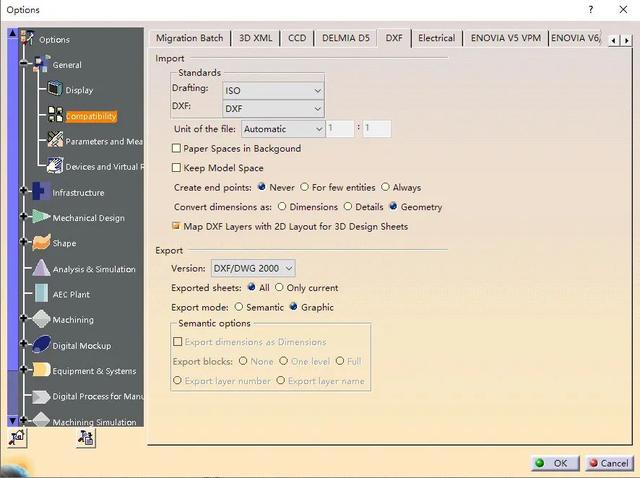

3、Export mode中如果选择了Graphic，则输出的所有元素都是单独的，即图形不会以块的形式输出，所输出的尺寸是被打散的，无法对尺寸进行编辑。

4、如果在Export mode中选择的是Semantic，则其下方的原本灰色的Semantic Options将被激活。

此时图形将以块的形式输出，

每个视图的图形作为一个块，每个尺寸作为一个单独的块。如果没有选择

4.1、Export dimensions as Dimensions如果选择了此选项，则输出的尺寸是可以像正常的AutoCAD中标注的尺寸一样，是可以编辑的。否则的话所输出的尺寸是不可编辑的，

4.2、Export blocks中可以 控制 输出块的形式。None则输出图形是零散的，不是以块形式输出；One level则图形以块的形式输出，其他元素不是；full则所有元素都是以块的形式输出。

4.3、Export layer number和Export layer name则控制图层是以图层编号的方式输出还是以图层名称的方式输出。
