CATIA设计不容忽略的小技巧汇总

很多小伙伴在 学习 使用CATIA的过程中，常常会遇到这样的问题，自己想要制作一个东西，也能想出来怎么画，但一拿去加工，要么被工人师傅笑话，要么豆腐盘成肉价，浪费钱。

软件 的命令可以看教程，可以跟老师学，但加工工艺这方面的知识却需要时间来慢慢积累的。就像联系写字，老师可以教你如何拿笔，如何写横竖撇捺等各种笔画，课上也会教你写几个字作为示范，但不可能会教你每一个字怎么写…

其实出现这个问题，还是对CATIA命令操作与实际情况结合得不够好。不要说写字，可能连最起码的横平竖直都写不利索。

因此,本文希望通过一些具体 实例 ，来让各位初学小伙伴熟悉命令，引导大家去扩展自己的建模思路。

学过CATIA 设计 的朋友，是不是高手，从很多细节的地方是可以有所察觉的。下面从几个实例中来进行分析。

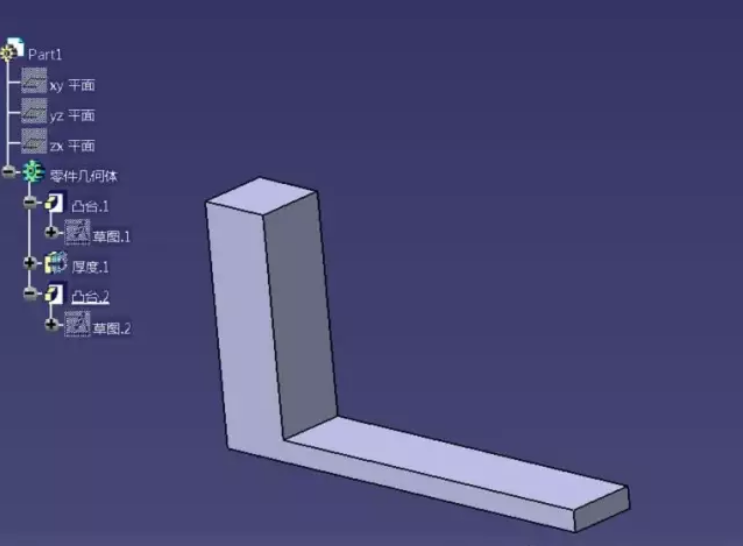

大家看一下这个简单的图形，大家可以来分析一下，这个图形，我竟然用了三个命令，其实一个命令就可以 解决 ，如果放到一个图形草图里面，是不是会更好呢？

因为作为一名设计人员，无论是普通零件（例如我现在从事的夹具 焊接 设计），还是很多产品设计（很多需要用到造型），命令越少越好，因为设计者，往往针对客户的严苛要求，更改是不可避免的。如何快速修改，提升作业效率，也是非常有必要的。

另外一个问题，也是大家在普通设计中，需要考虑的一个很重要的因素，你设计出来的产品，是否具有普通加工工艺可以完成？设计者，在设计中，成本考量必须时刻难记如心。下面介绍两个例子。供大家借鉴，都是比较简单的例子。

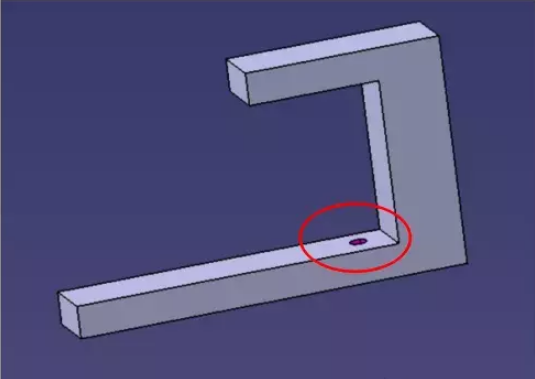

图示为止的螺纹孔是否可加工，这个问题，对有一定工作经验的人来说，可以忽略哈。在这里还是想拿出来说说，因为很多人经验能力并不在一个层次，这个钻孔，不是通孔（而是盲孔），是没有加工的啊。

我们继续看例子哈：

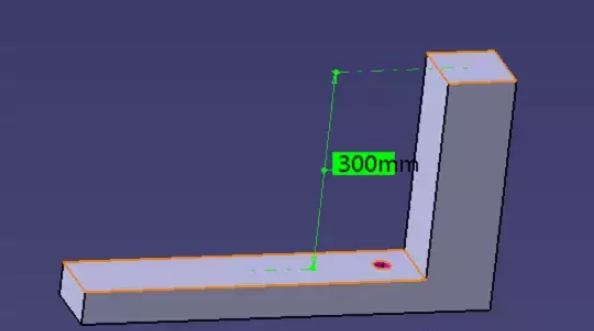

这个是否可以加工？大家一起共同 思考 一下这个问题，我可以明确告诉大家，普通钻床这个还是无法加工。300mm的钻花，距离边还这么近，肯定是无法加工的。

因此，我们在设计时，需要很多因素去通盘考虑，既有软件的快速熟练高效掌握，同时，一些必须的工艺加工知识，也是必不可少的。
