CAD字段更新方法详解

董老使用AutoCAD 2008渲染（真的是2008，我没有打错）。以假乱真有没有啊？！简直太厉害了！

悄悄告诉你，在AutoCAD 2019中，由硬件加速和中/高级材质库提供了更高质量的渲染！你说这是不是要逆天了！

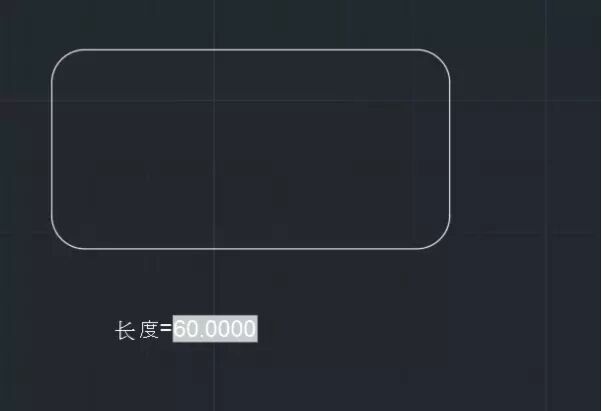

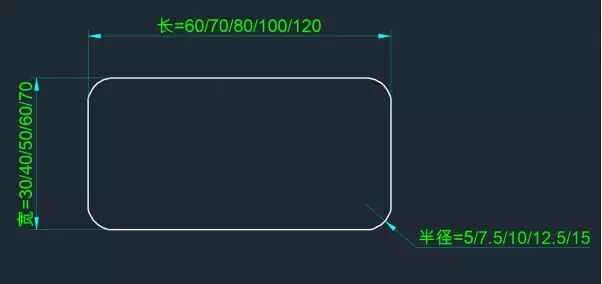

有个同学提了个需求，说他建了个动态块，希望动态块中一些参数的值，能够直接反应在块里面。就比如下面这个图

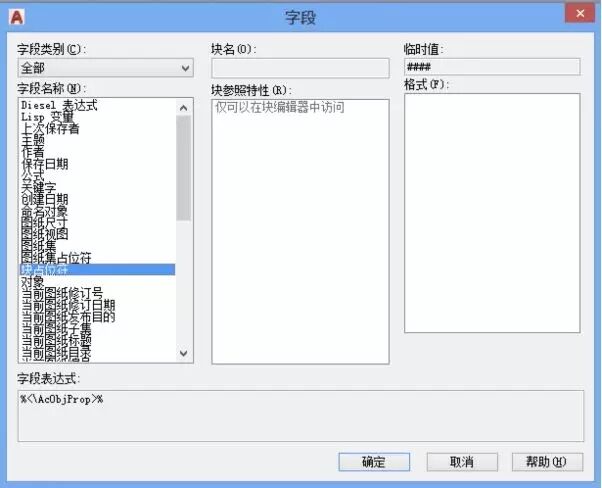

很多同学一看这个玩意是字段，立马就用FIELD命令打开了『字段』，找到了『块占位符』的一栏，结果发现不能用：↓

有机灵的童鞋去了块编辑器，结果看到的也是一模一样的这个，然后就直接晕了。这个玩意到底怎么用呢？

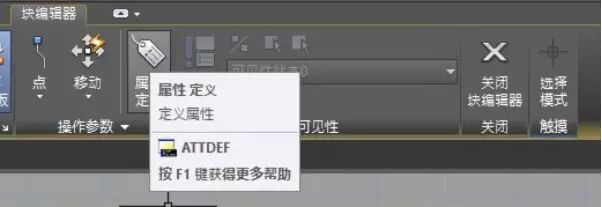

我们进入块编辑控件，点击『属性定义』按钮，或者运行ATTDEF命令：↓

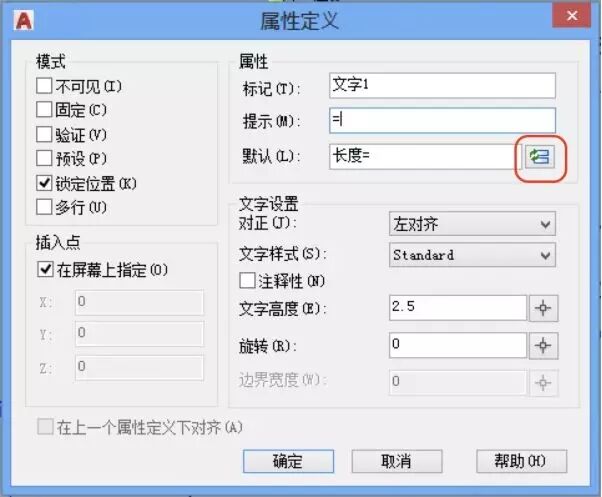

在输入了『标记』、『提示』和『默认』之后，点击『默认』之后的小按钮：↓

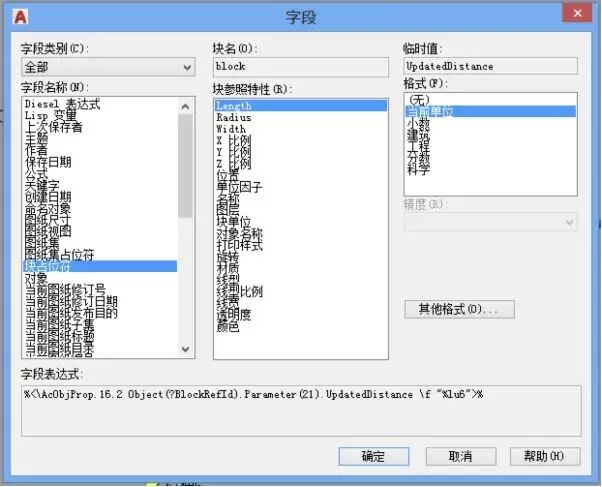

这时候会弹出『字段』对话框，而此时的字段对话框的『块占位符』就是可用的了。↓

*PS:讲真，这是我找功能花时间最长的一次，当初为了找到怎么用这个，我对着帮助文件整整找了半个多小时。

好，把这个属性插入以后，保存。并且重新插入一下这个块。我们就能看到这个块在插入后，有一行小字表示你刚才插入的值了：↓

灰色的就是字段，这个灰色只是一个标识，在实际打印的时候是不会打印出去的。

当然如果你实在看这个灰色不顺眼，也可以通过将FIELDDISPLAY设置成0来关闭这个灰色背景显示……

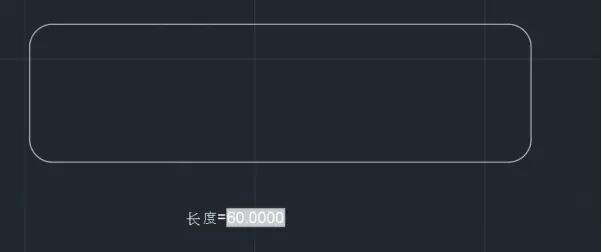

好，我们来拖动一下这个动态块，把它的长度拖长一点。然后就发现……并没有任何事情发生啊？↓

稍安勿躁，我真的不是在耍你们，字段的更新是需要条件的。

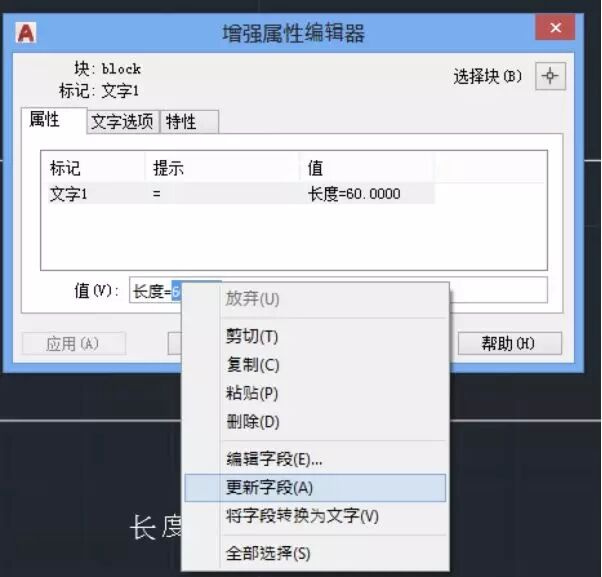

1. 手动：双击块，在『增强属性编辑器』中，右键蓝色的60文字，选择『更新字段』，然后保存即可。↓

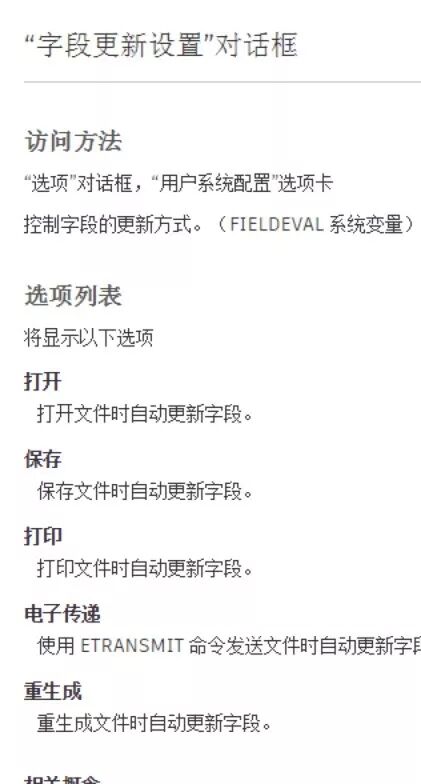

2. 在保存文件，或者RE命令重新生成绘图区域的时候会自动更新，详见下图：
