关于ANSYS的学习笔记汇总

这篇博文并非专项写某一个计算的，这个笔记源于我平时计算时遇到的各种零散的问题，这里做一个简单的汇总记录，所以适用于自己。如之后遇到计算时也可补充。

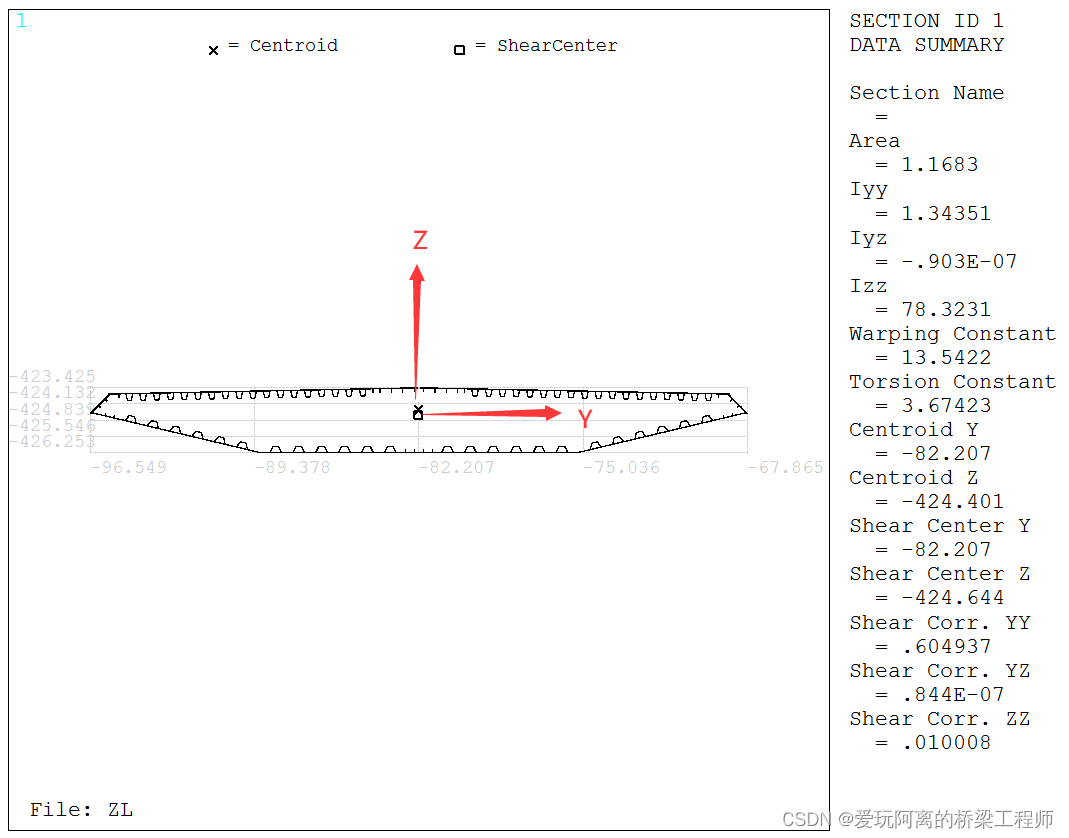

1.我常常利用ansys计算截面的截面特性，那么这里来解释下ansys计算出来的截面特性这个界面里各数值的意义。

warping constant是翘曲常数；torsion constant是扭转常数（就是扭转惯性矩）；关于截面抗弯惯性矩IZZ和IYY的方向，ansys是有一个默认的方向，我在图中手绘表达了一下。

2.梁单元的实常数，命令直接给出意义如下：

R，面积，IZZ，IYY，截面沿Z轴高度，截面沿y轴高度，角度，初应变，抗扭惯性矩。

3.ANSYS建立局部坐标系的命令（命令有多种，下面是我常用的）：

CS,20,0,N1,N2,N3

其中20是局部坐标系的编号（要大于10），0表示直角坐标系，N1,N2,N3是三个点的点号，三点确定一个平面，其中N1是坐标系原点，N2,N3均是局部坐标系 xy 平面上的点。

CSYS,0       !激活整体坐标系

CSYS,20      !激活20号局部坐标系

4.ansys生成节点集

allsel,all

esel,s,type,,100      !比如选择100单元

nsle,r          !选择单元上的所有节点

nsel,r,loc,x,-1,1        !在当前节点选择部分节点

cm,name,node       !生成名为name的节点集。

5.ansys生成单元集

allsel,all

esel,s,type,,100

esel,r,cent,x,-1,1      !选择范围内的单元

cm,name,elem         !生成名为name的单元集。

6.节点集与单元集耦合，节点集与节点集耦合

allsel,all

cmsel,s,name1      !选择名为name1的单元集或者单元集

cmsel,s, name2      !

ceintf,1,all         !其中1为误差，all为所有自由度，也可以是ux,uy,uz等,可写6个自由度，比如

ceintf,1,uy

ceintf,1,ux,uy,uz

（这里说明一下，ceintf这个命令一般用于不共节点的两部分集合的耦合，所以两个集合一个为单元集，一个为节点集，意思将节点集的节点与单元集的单元耦合，即name1和name2一个是节点集，一个是单元集。比如想让两个不共网格节点的面耦合在一起，就选中一个面的所有节点和另一个面的所有单元进行ceintf的耦合）

6.1 节点耦合

cp  ：耦合自由度集

cpintf：耦合重合节点

7. 生成刚性区域的命令，主节点和从节点耦合

（比如下述命令是我从桥梁上取一段主梁建立了一段实体模型，这个模型一端固结，另一端就要加上该截面的内力，那我如何在这一截面上加载内力呢，我认为内力合力作用在形心上，那我在截面形心位置新建立一个点，让这个点作为主节点，整个实体模型截面上原有的所有节点作为从节点与之耦合，然后我把内力加载到这个主节点上，就相当于加载内力到截面的形心上了。）

allsel

   ET,10,mass21       !主节点采用mass21单元

   r,10,1e-9          !给主节点一个很小的质量

   n,,0,2.65,8        !新建一个节点（比如我在截面形心位置新建）

   TYPE,10

   REAL,10

   *get,ce_node1,node,,num,max     !返回节点的最大点号（其实就是刚才最新建的节点的节点号）
E ,ce_node1

   allsel

allsel

   nsel,s,loc,z,8-0.5,8+0.5       !选择一堆点作为从节点（比如我想要的这个截面，上的所有点）

   nsel,a,node,,ce_node1

   CERIG,ce_node1,all,all,,,,        !把刚才选的那一堆从节点跟这个主节点耦合

allsel

f,ce_node1,fz,-99769.1*1000      !轴力，可以在主节点上施加力了，所以前面才要使用mass单元

   f,ce_node1,fy,-5254.3*1000         !剪力

   f,ce_node1,mx,28161*1000    !弯矩

8.*get的用法

*get,ce_node1,node,,num,max     !返回节点的最大点号

*get,nnum,node,,count       !返回节点的数目

其中，node也可以是ELEM,KP,LINE,AREA,VOLU,PDS。

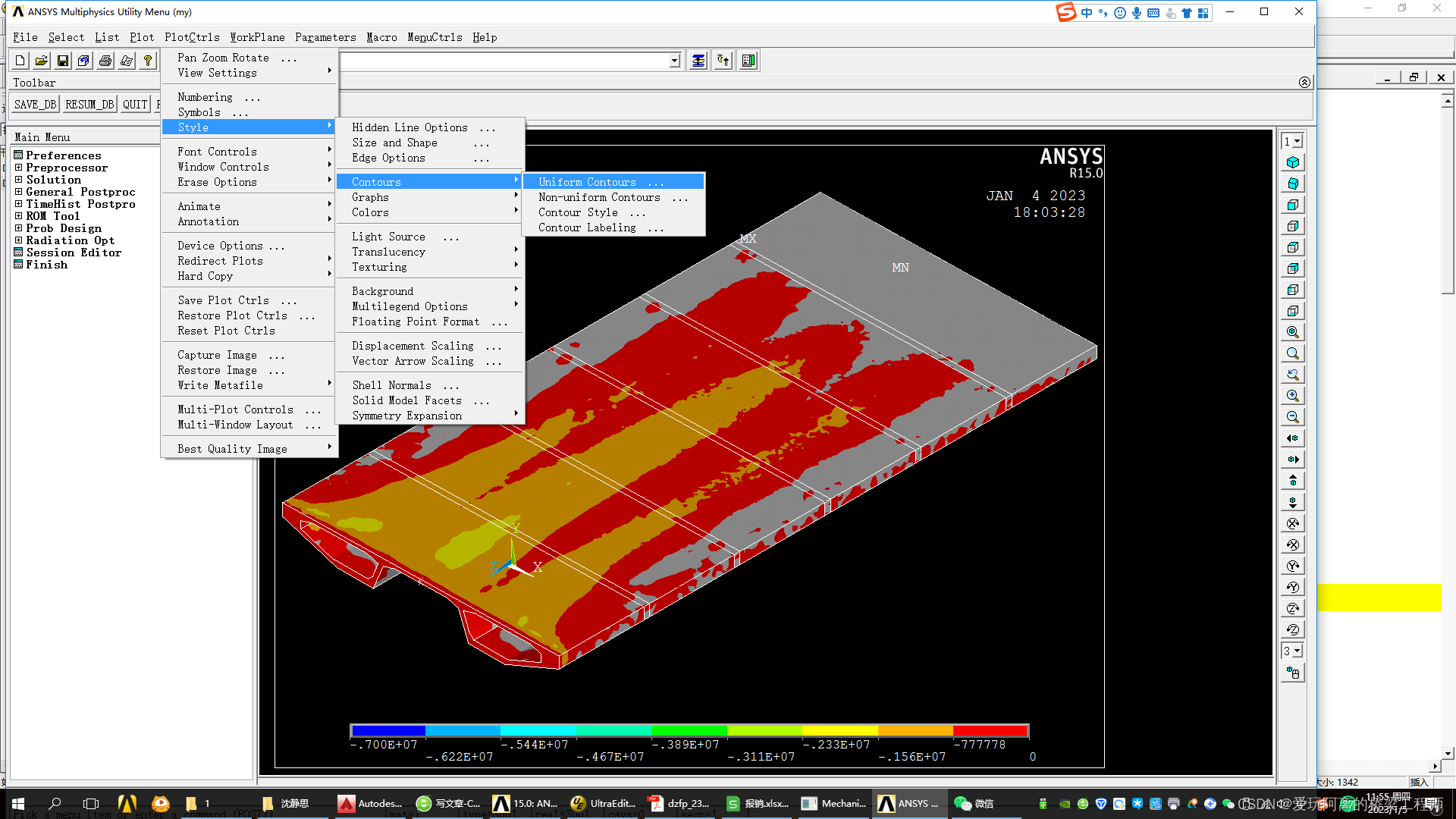

9.有时候我用命令规定了应力值显示的大小范围，怎么调回去呢，下面是GUI调回去的方式。

/contour,,,-0.7e7,,0.7e7  !给定等高线最小 最大值  显示范围

10.查看应力结果

plnsol,s,x    !显示x方向的节点正应力

plnsol,s,xy,1      !显示节点剪应力，剪应力互等zy=yz，第一个字母表示平面的法线方向，第二个字母代表该平面内剪应力的方向。剪应力的正负与材料力学定义的相反,当直角增大时为负,相反为正。

plnsol,s,1    !显示节点主拉应力

plnsol,s,3    !显示节点主压应力

11  定义剖切面来显示应力云图时

比如我用如下命令显示了某个剖面的应力：

/post1

   WPCSYS,,0

   CSYS,0

   allsel,all

   wprota,,,90          !旋转工作平面，先旋转THXY（意思是绕着z轴旋转xy平面），再旋转THYZ（意思是绕着x轴旋转yz平面），最后旋转THZX

   WPOFFS,,,0.7        !旋转之后现在x轴是原来的z轴，比如我需要再向原z轴平移0.7，所以x轴是0.7

   /type,1,1               !第二个数0是指基本显示方向，如果是1表示剖面显示

   /cplane,1               !切平面控制参数，为1时工作平面就是切平面，为0时切平面垂直于视图向量。

   plnsol,s,y

然后我想恢复到正常的实体显示，选择用如下命令：

/TYPE,1,6

   /CPLANE,1

   /SHADE,1,1   !表面阴影类型设置

   /HBC,1,0

   /REPLOT

12 查看变形

pldisp,0   !0表示仅显示结构变形图，1表示重叠显示结构变形前后的形状图，2表示重叠显示但仅显示结构边界形状

/dscale,,100           ! 100为显示变形的比例

/DSCALE,ALL,OFF      !关闭显示变形

13 ansys15.0过期时

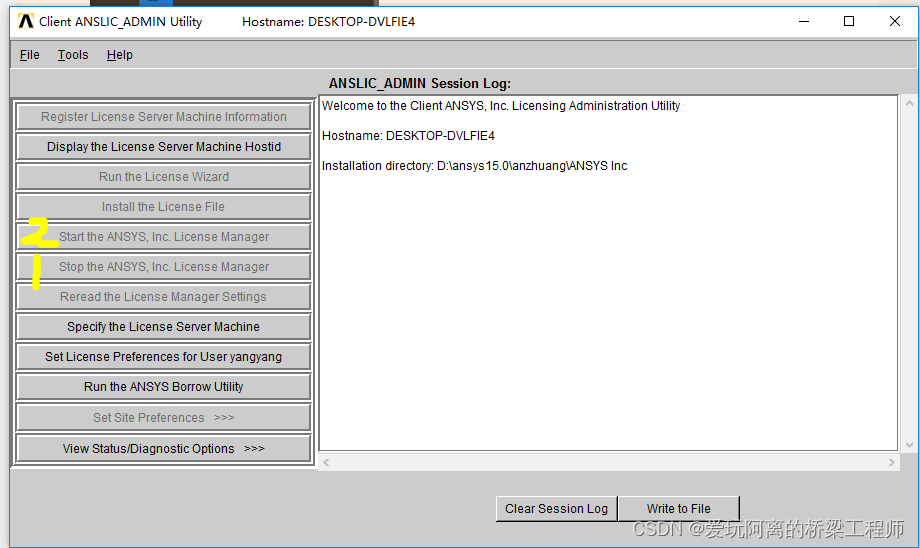

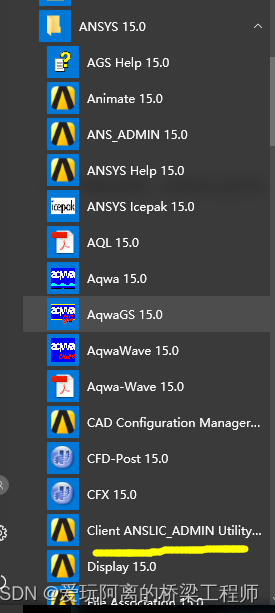

在菜单栏找到client anslic_admin utility,点开，先stop，再start。
