用ObjectArx进行CAD二次开发的准备工作

用ObjectArx进行CAD二次开发的准备工作

• 1、CAD二次开发工具介绍：
• 2、本文主要介绍ObjectArx工具安装及下载，故此处不讲解VS和CAD的安装
• 3、有2中下载的资源，并且有安装好的VS和CAD后，安装SDK和ObjectArx Wizards
• （1）安装SDK （2）安装Wizards
• 4、ObjectArx教程：第一个简单ObjectArx插件(CAD2019)
• （1）打开VS创建项目 （2）选择ARX/DBX Project For AutoCAD 2021创建项目 1）双击创建项目 2）可以勾选上Implement _DEBUG preprocessor，实现debug配置 3）一路下一步：选择ObjectARX（AutoCAD Extension扩展） 4）需要做交互界面，应支持MFC 5）后面设置默认，直到Finish完成，即可生成一个最简单的ARX插件

1、CAD二次开发工具介绍：

1. VS2019 （此处不介绍）
2. CAD2021 x64 （此处不介绍）
3. ObjectArx 2021 SDK开发包
4. ObjectArx Wizards 2021向导

2、本文主要介绍 ObjectArx 工具安装及下载，故此处不讲解VS和CAD的安装

CAD二次开发的准备工作（从哪里下载工具、去哪里查资料等等）

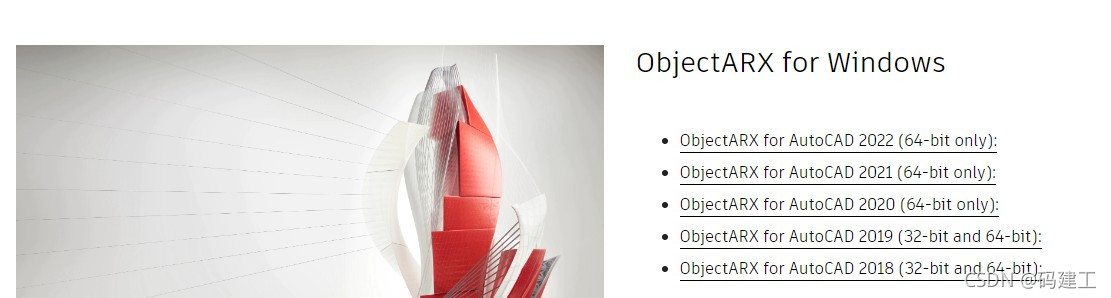

1. ObjectArx2021 SDK下载链接

       https://www.autodesk.com/developer-network/platform-technologies/autocad/objectarx-download

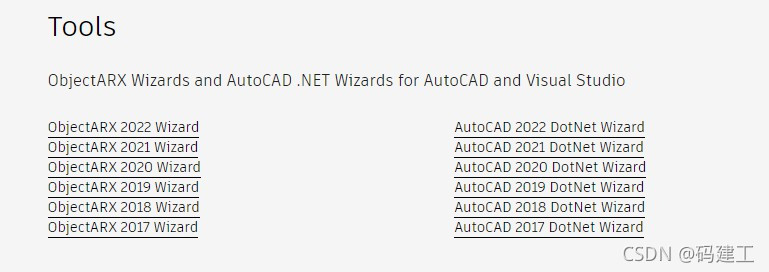

       2、ObjectArx Wizards 2021向导下载

       https://www.autodesk.com/developer-network/platform-technologies/autocad

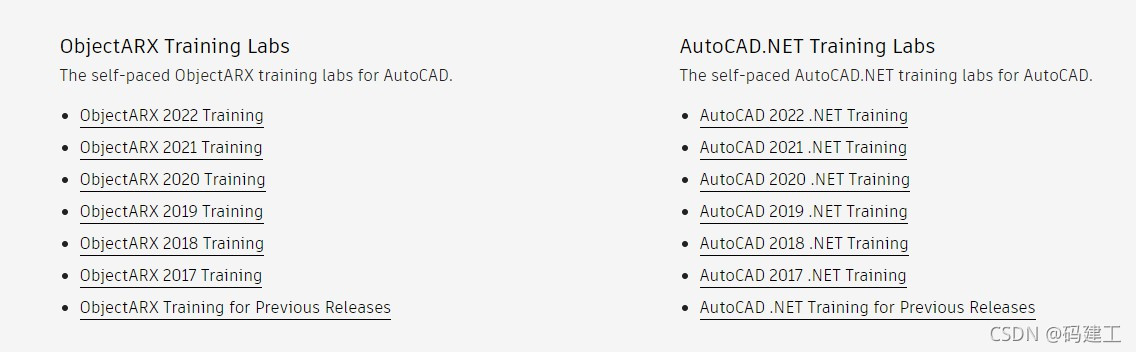

       3、ObjectArx教程下载

       https://www.autodesk.com/developer-network/platform-technologies/autocad

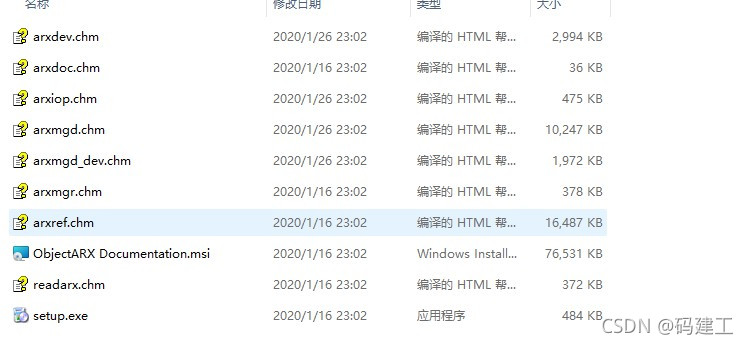

       同时ObjectArx2021 SDK安装目录下有docs帮助文档，各种类库的讲解最全的资料，可惜是英文版，好在现在翻译软件都还不错可以直接翻译使用。也可以查找中文版，一般翻译不太好，不如直接使用英文版



3、有2中下载的资源，并且有安装好的VS和CAD后，安装SDK和ObjectArx Wizards

（1）安装SDK

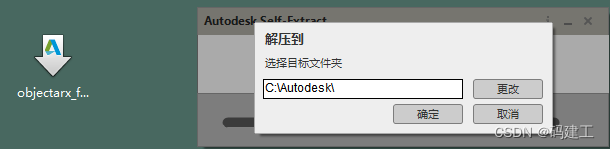

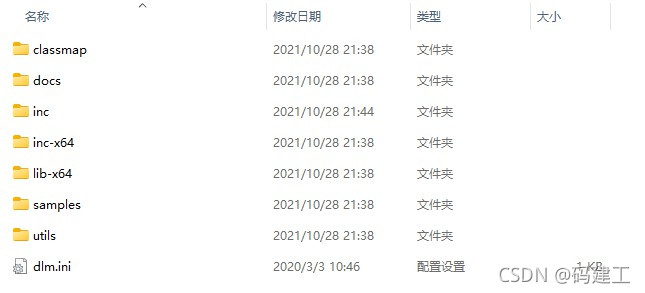

直接双击 安装包  ，选择自己的SDK安装目录即可（就是解压出来）

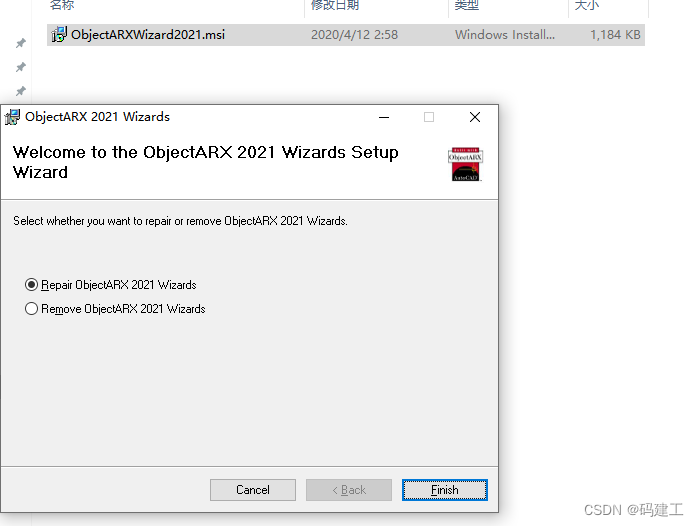

（2）安装Wizards

我电脑已经安装过，如果没有安装过，会有相应提示：按步骤安装即可。

4、ObjectArx教程：第一个简单ObjectArx插件(CAD2019)

安装SDK和Wizards安装后，即可用模板创建CAD插件Arx了

（1）打开VS创建项目

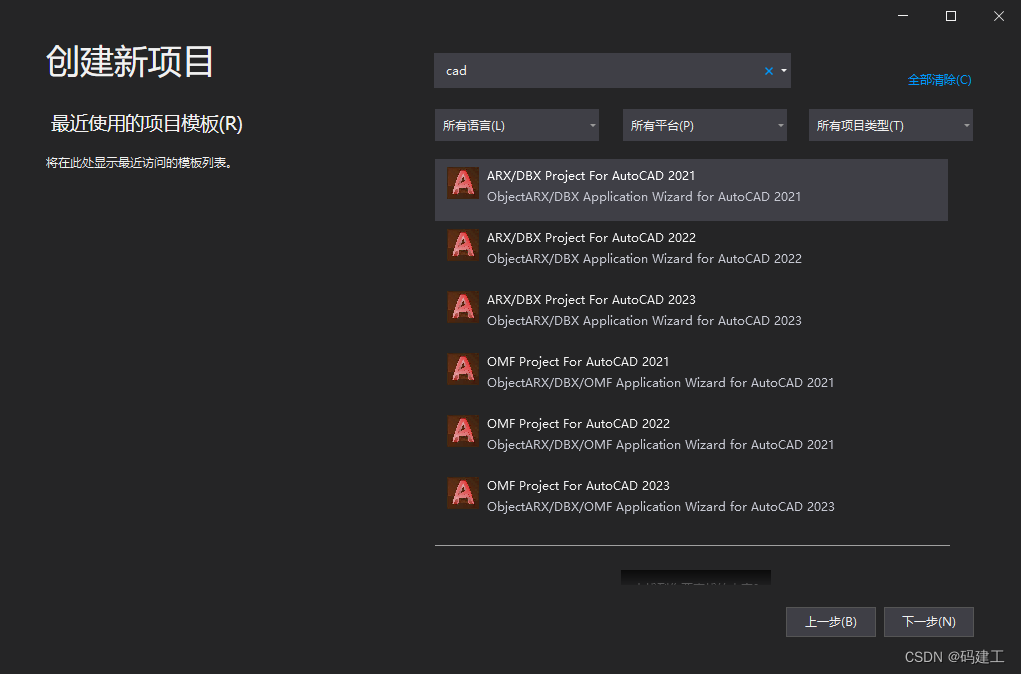

成功安装过Wizards的VS将会有CAD项目模板，如图所示：

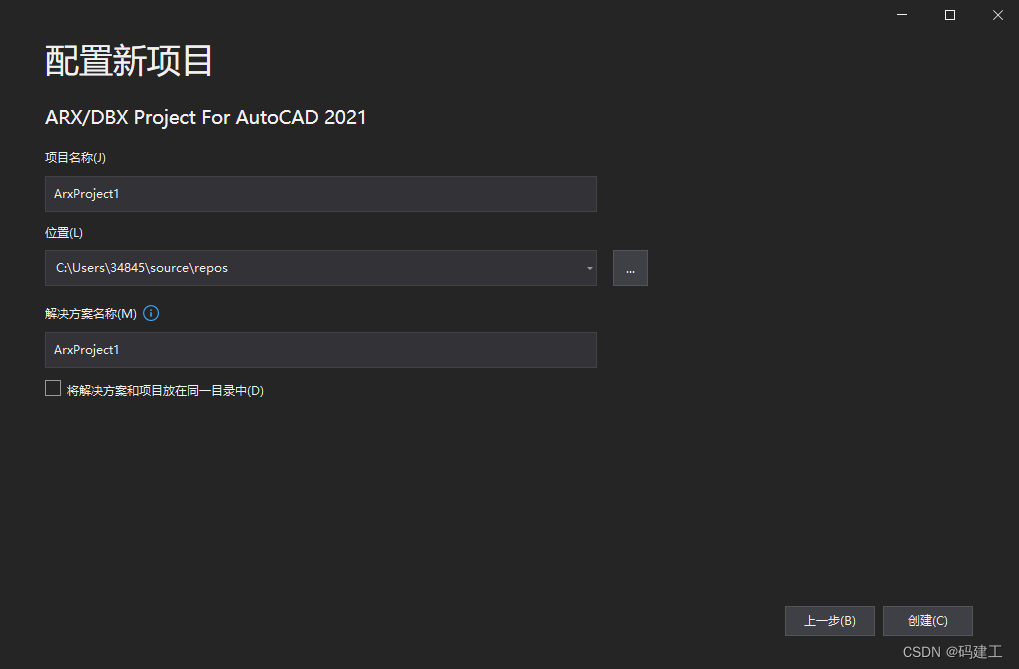

（2）选择ARX/DBX Project   For AutoCAD 2021创建项目

1）双击创建项目

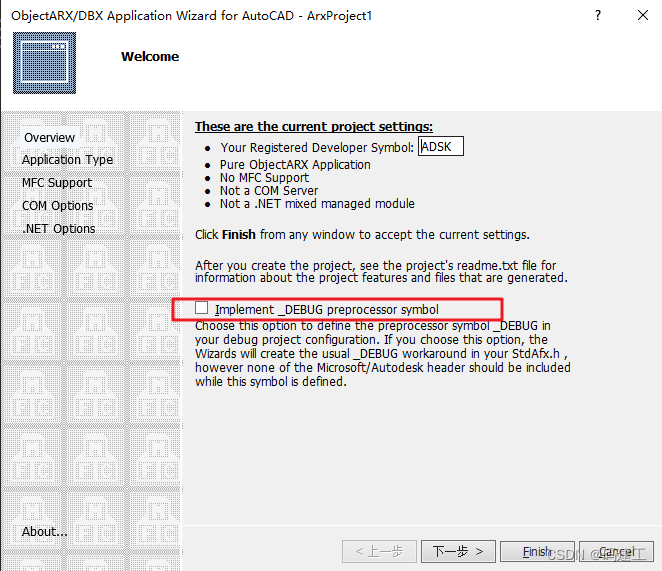

2）可以勾选上Implement _DEBUG preprocessor，实现debug配置

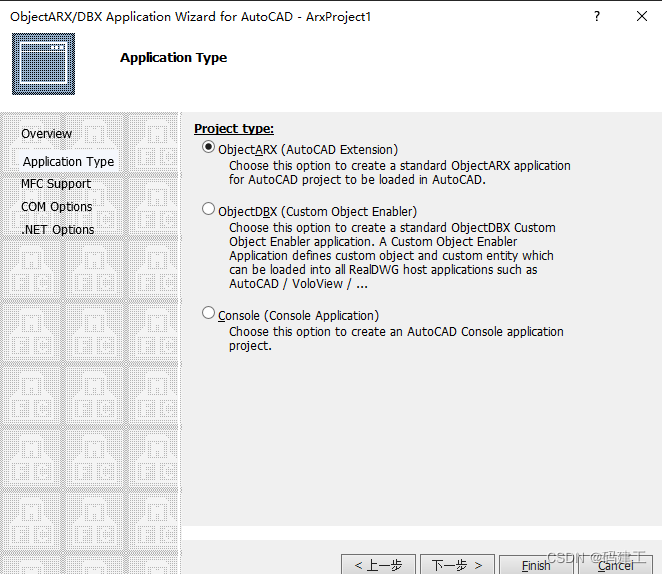

3）一路下一步：选择ObjectARX（AutoCAD Extension扩展）

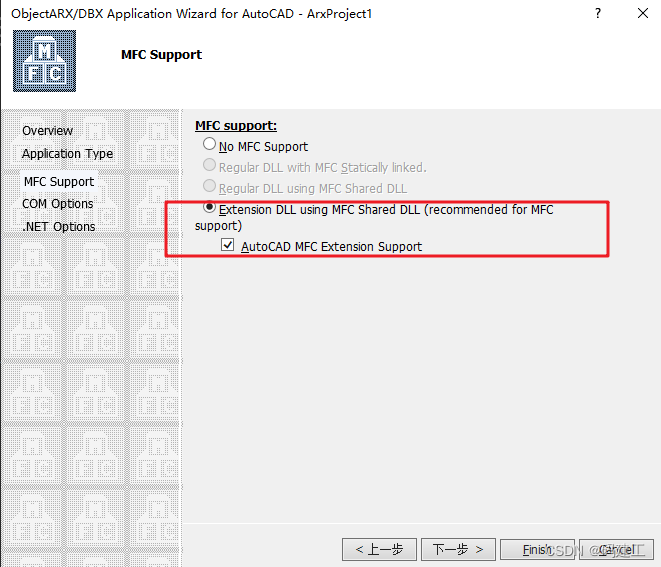

4）需要做交互界面，应支持MFC

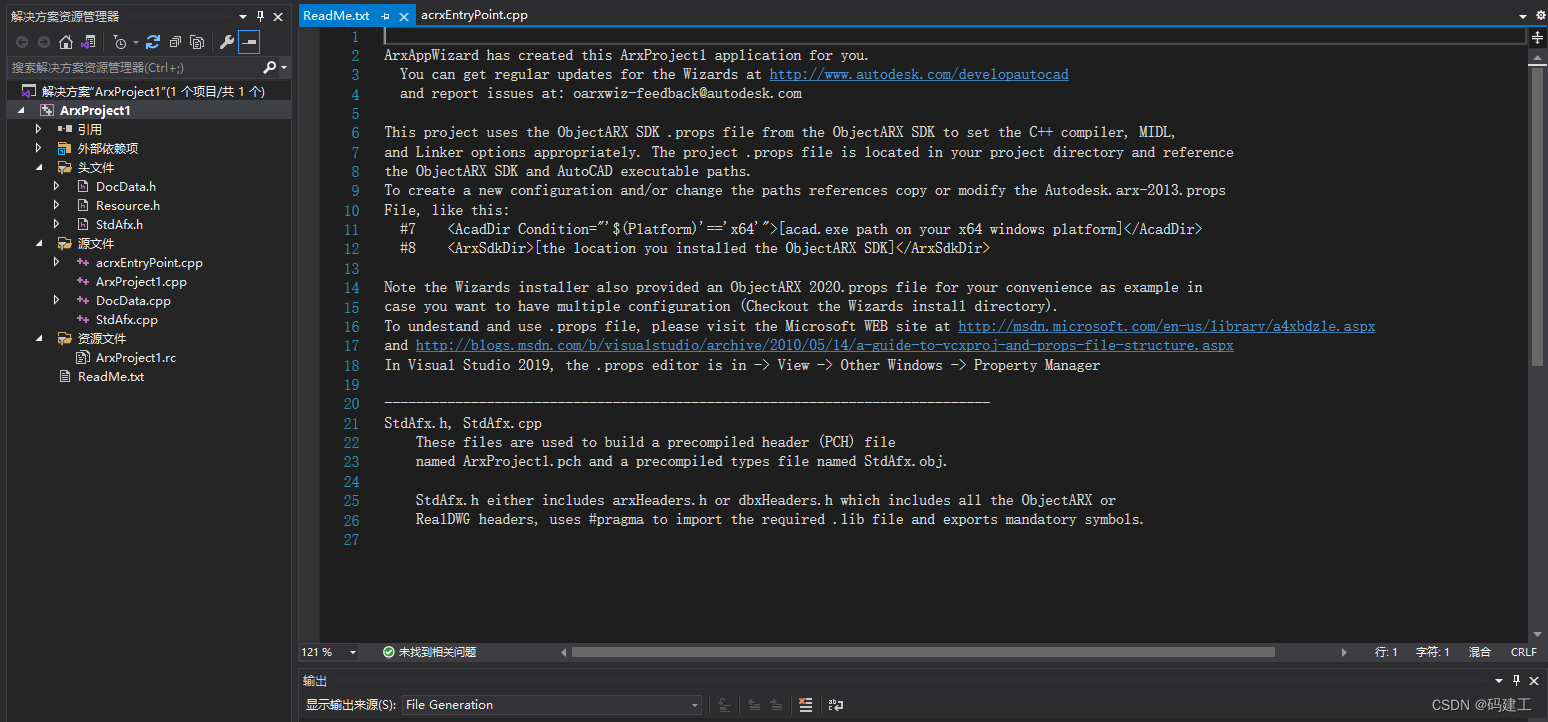

5）后面设置默认，直到Finish完成，即可生成一个最简单的ARX插件
