‌方案设计阶段的CFD模拟神器：Autodesk Flow Design‌

几年前Autodesk Lab，开发了一款基于Revit体量分析的神器Vasari。很多建筑学小伙伴喜欢用这个软件做一些模拟分析。奈何这个Vasari是个短命鬼，于2015年5月31日，停止更新。相应的功能分解到其他软件中实现。比如室外CFD风场分析，就转移到Flow Design这个软件上。

Flow Design是一款虚拟风洞模拟软件，用于可视化车辆，建筑物，产品和其他物体周围的气流。 同时可以支持Revit和Inventor，通过直观用户界面和互操作性，可以在设计前期就能很方便地了解通风性能。是不是很赞啊？速度跟上步伐玩起来。

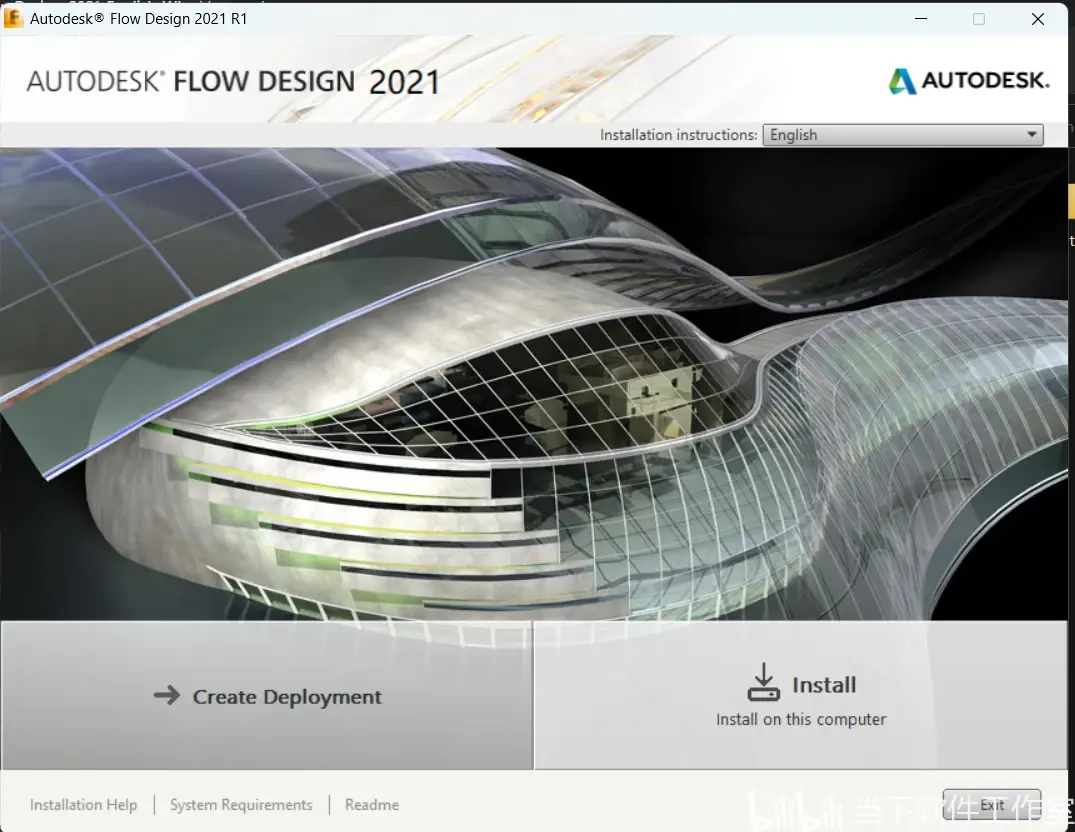

首先就是吊炸天的安装界面

然后画风一转，分分钟小清新风格。同时自带了几个模型（汽车、灰机、建筑和眼镜）

步骤一：导入几何模型

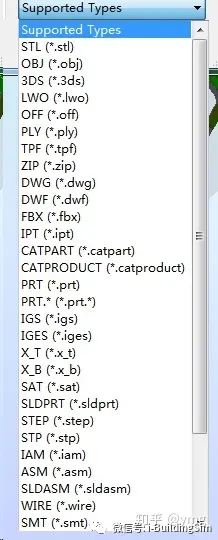

支持的格式不要太多啊。兼容Sketchup、Rhino、3d MAX、Revit、CATIA等各种3D建筑软件的格式。多如牛毛，数都数不清！！！

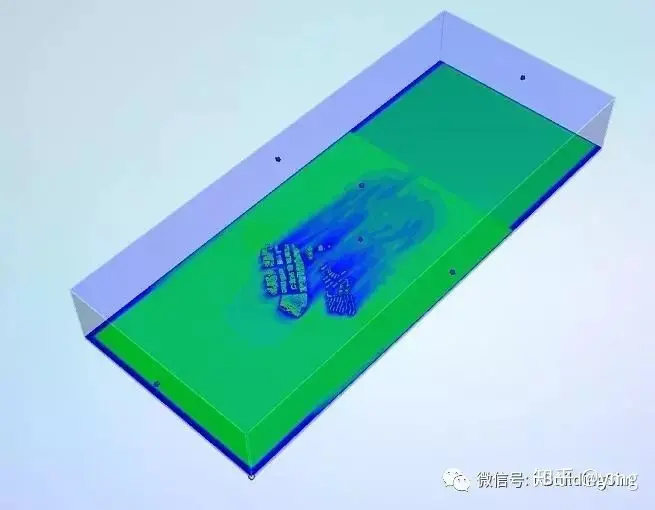

2、根据模型大小，设置风洞计算域。

上上下下，前前后后，左左右右。各种任性拖拽，简直太爽了！

双击666，走一波。

3、设置风速

目前只支持来流风是恒定速度，还不支持梯度风。

4、设置网格大小

粗算可以把精度调整为low，计算快一些。精算可以把精度调整为high，相应的计算时间会长一些。这个可以自己多试试，体验一些不同设置对结果影响。

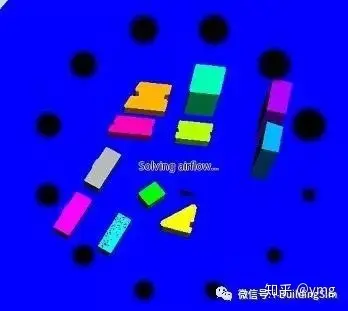

5、开始计算

设置完后就自动开始计算。都不给你点击运算的机会，666！

根据多次的模拟经验，一般30分钟后结果就稳定了。

6、进行后处理

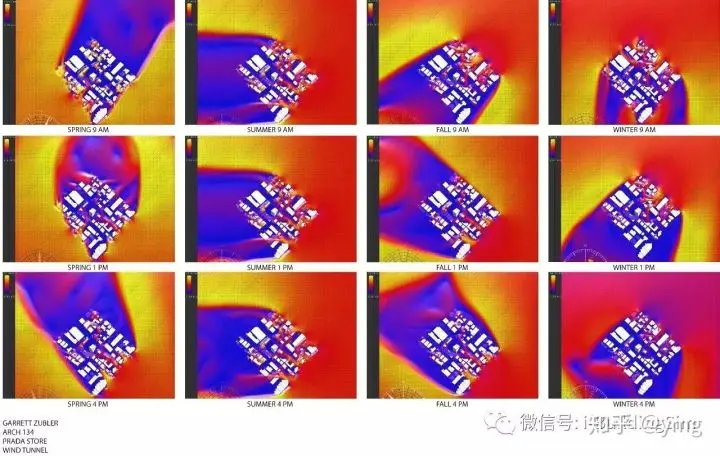

后处理可以显示风速云图，建筑表面压力图，还可以生成吊炸天的流线。

7、输出动画或视频。

官方酷炫视频走一波！！！

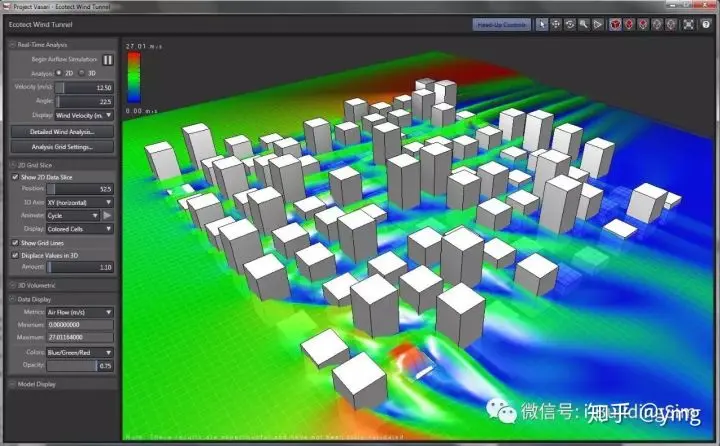

来个Vasari的回忆杀

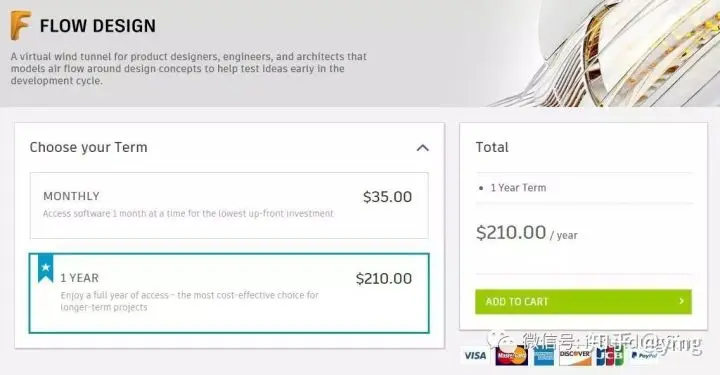

土豪专供

对于官网的大尺度的风环境分析，会占有很多的电脑资源。如果自己的小电脑跑不动这么大的模型，Autodesk也提供针对土豪用户的云计算服务。有钱就是这么任性嫩！！！
