前言

本人主要从事空调设备研发和设计，在非标产品设计过程中经常会遇到相似结构的零部件重复性绘图，在此过程中会耗费设计师大量工作，如何提高工作效率，减少设计错误，是急需解决的问题，在此情况下， 我根据我的经验及借鉴其他博主介绍利用python编写了自动绘图软件，此软件目前已经解决我司部门绘图问题，在后续过程中将不断更新自动绘图软件的开发过程及遇到的坑，供大家学习借鉴，有不足之处还希望大家指出。

一、连接excel

目前本人只找到Win32com库对excel和CAD实现连接，所以在这里主要以Win32com为主。代码如下：

import win32com.client
app = win32com.client.Dispatch('Excel.Application')
# 后台运行，不显示，不警告
app.Visible = 1
app.DisplayAlerts = 0
self.xlBook=app.Workbooks.Add()
# 此处一定注意不能用绝对路径，如果使用了绝对路径，程序打包后其他电脑不能打开,
因为我采用了类方法，所以此处有self,如果不是在类里面可以不用
self.xlBook.Save()
self.ws = app.Worksheets('Sheet1')

二、连接CAD

CAD的连接也是利用Win32com，此处直接连接CAD就行，需注意附录代码运行前提需先打开CAD并新建一个窗口。代码如下：

 wincad = win32com.client.Dispatch("AutoCAD.Application")
 doc = wincad.ActiveDocument
 doc.Utility.Prompt("Hello! Autocad from pywin32com.\n")
 msp = doc.ModelSpace

三、读取excel中数据

CAD的连接也是利用Win32com，此处直接连接CAD就行，需注意附录代码运行前提需先打开CAD并新建一个窗口。代码如下：

			excel表数据

# 判断excel表中有多少有效数据
sum1 = 0
while self.ws.cells(sum1 + 2, 2).value !=None:
	 # 读取excel中数据,数据从第二行第二列开始读取
	 pnts1 = self.ws.cells(sum1 + 2, 2).value
	 pnts2 = self.ws.cells(sum1 + 2, 3).value

	 # 起点坐标
	 point_x=sum1*7000
	 point_x1 = point_x+pnts1
	 PointCoordinates(point_x,pnts1,pnts2)
	 sum1 += 1

四、在CAD中根据决定坐标点绘制图形

# 数据转化，由于win32com中AddPolyLine函数中参数要求数据类型，而python生成的数据类型多为变体类型，所以需要转化
    def vtfloat(lst):
        return win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, lst)
    def vtpnt(x, y, z=0):
        """坐标点转化为浮点数"""
        return win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, (x, y, z))

def PointCoordinatesIn(point_x, lenth, width):

    pnts = [point_x, 0, 0,
            point_x , width / 2 , 0,
            point_x , width / 2 , 0,
            point_x ,width / 2 , 0,
            point_x + lenth ,width / 2 , 0,
            point_x + lenth ,width / 2 , 0,
            point_x  + lenth, width / 2, 0,
            point_x  + lenth , 0, 0
            ]
    pnts = vtfloat(pnts)
    pline_obj = msp.AddPolyLine(pnts)

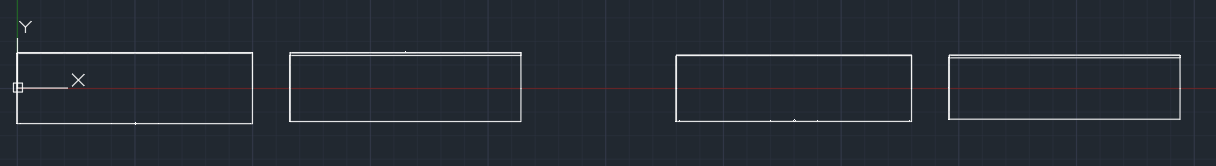

结果图形

五、结语

以上便是目前我做的一些工作，后续将不断更新，记录我的开发进度，也分析我在此过程中遇到的各种问题，供后来人学习。每次成果的分享都是经过我不断学习及尝试后的结果，也避免后来人少走弯路，如有不足之处望大神指正，改进；小编在写资料过程中杀死了不少活动的脑细胞，望各位同学慷慨解囊，让小编补充补充营养，能更好的为大家分享。

六、 参考文献

1、Python 二次开发 AutoCAD 简介:[https://blog.csdn.net/Hulunbuir/article/details/83715279?utm_medium=distribute.pc_relevant_download.none-task-blog-BlogCommendFromBaidu-2.nonecase&dist_request_id=3834095b-09c6-43c2-8c59-e197c51c21e2&depth_1-utm_source=distribute.pc_relevant_download.none-task-blog-BlogCommendFromBaidu-2.nonecas]
