Abaqus Python自动保存历史输出曲线图

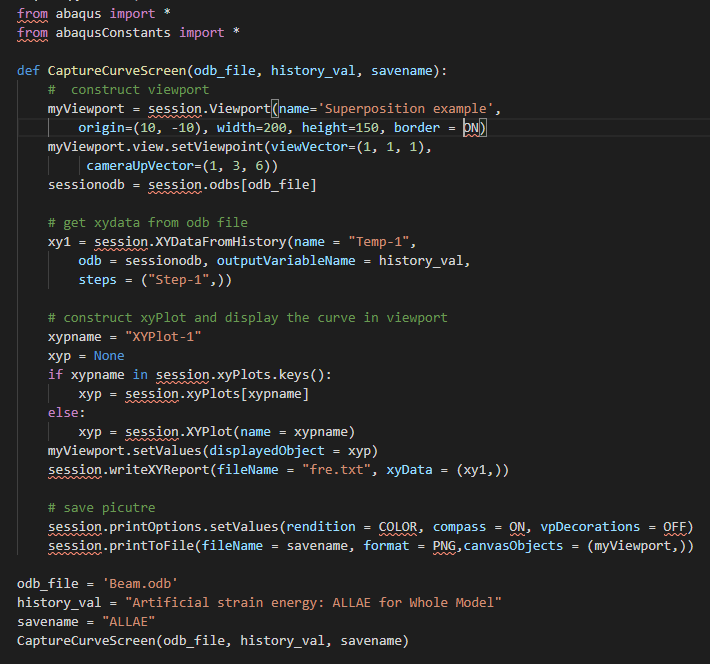

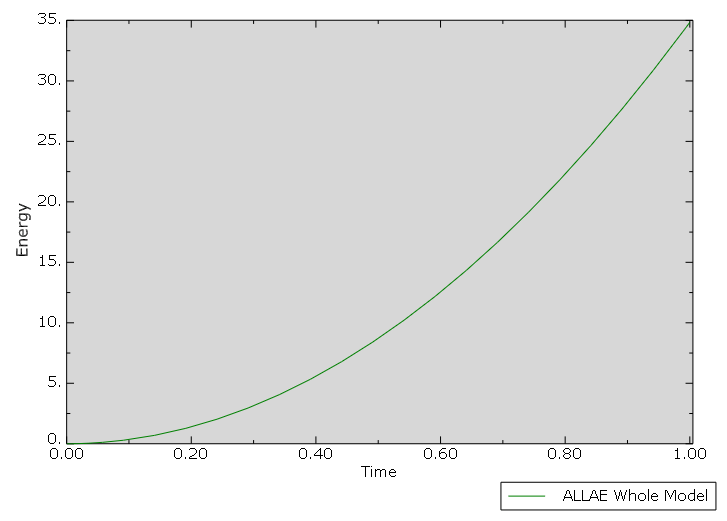

在Abaqus中采用Python脚本可以实现对odb文件中存在的任意History Output的曲线图进行截图并保存到本地（保存的截图和示例代码截图见文末），这个方法经过改造完全可以用于批量的截图保存功能，比如遍历很多odb文件保存ALLAE的曲线图。

另外代码中函数

session.writeXYReport()

是Abaqus内置的直接将曲线对应的XYData数据保存到本地文件中的方法。

具体过程为：

1. 在session中打开odb文件，sessionodb = session.odbs[odb_file]；

2. 从odb中的HistoryOutput构造XYData；

3. 利用XYData构造XYPlot，进而将这个XYPlot展示到Viewport中；

在这个过程中需要注意，打开odb必须在session模块中，如果直接使用

myodb = openOdb(path = odbfile)

或者

myodb = visualization.openOdb(path=odb_file)

就会导致构造XYData失败，从而影响后续的代码出现类型问题。
