Cadence原理图操作记录

前言

版本Cadence 17.2

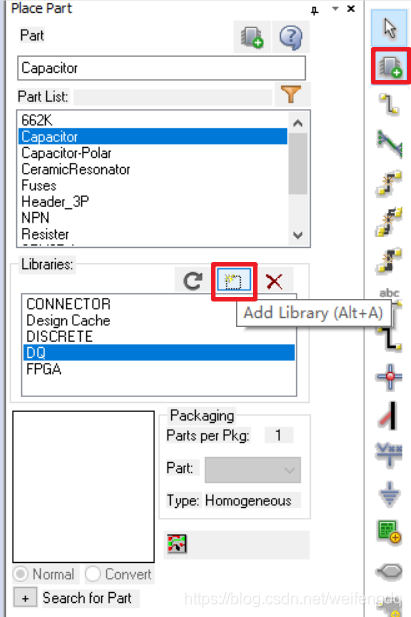

原理图添加Library

原理图重置器件编号

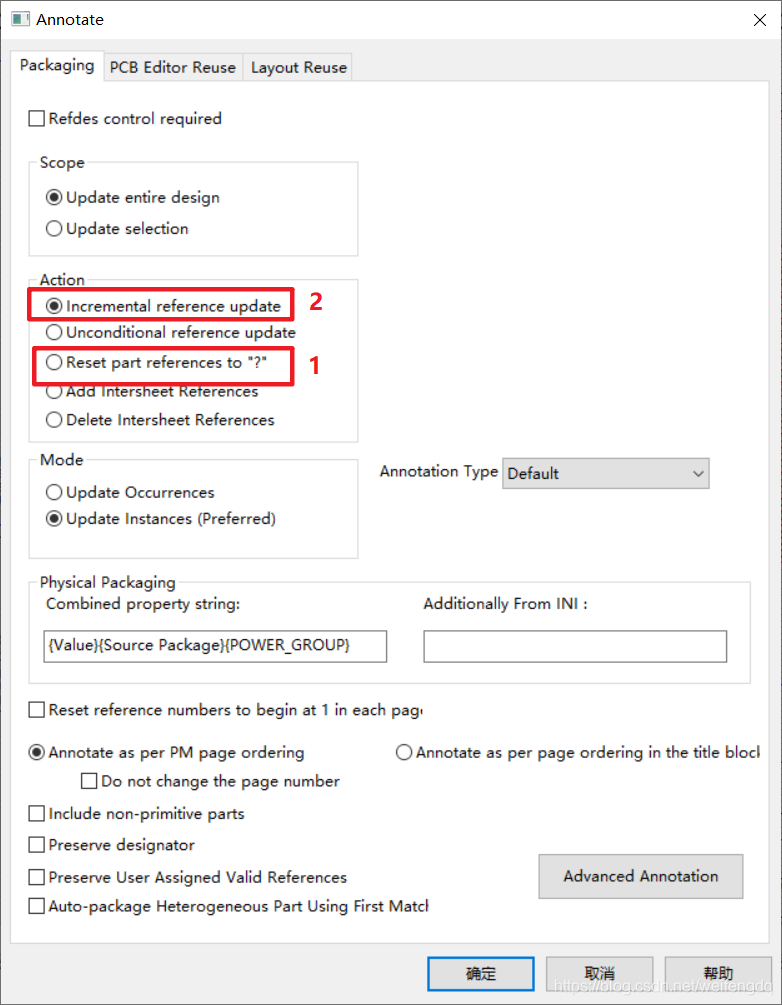

原理图的器件编号在放置元器件的时候就编好了号, 一般最终完成后会重新编号, 选中工程, Tools->Annotate, 先复位到?, 然后重新编号:

原理图设计规则检查

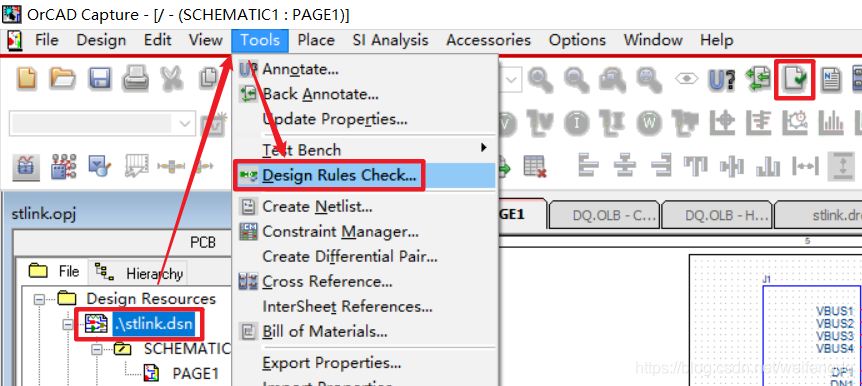

Design rules check, 一个菜单栏, 一个是快捷图标, 都需要先选中dsn工程:

原理图导出PDF

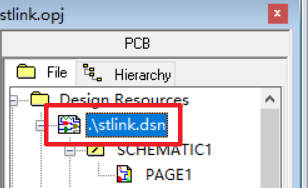

选中工程:

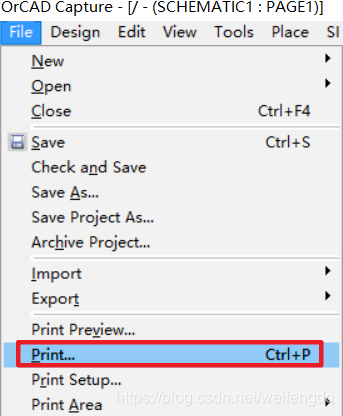

   File->Print:

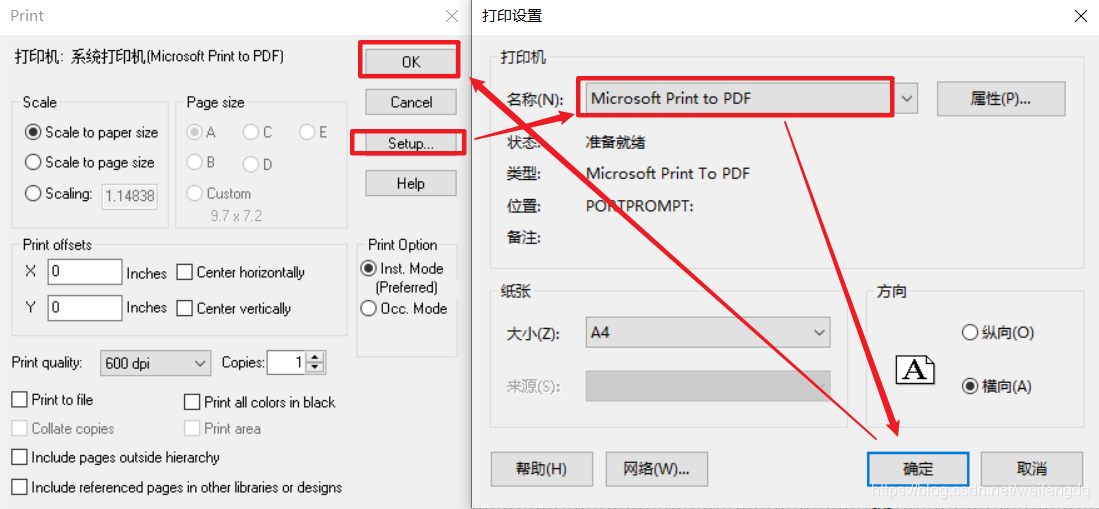

   打印设置里面选一个虚拟打印机, 之前用福昕阅读器打印蓝屏了两次, 用这个Microsoft Print to PDF还行, 没有蓝屏:

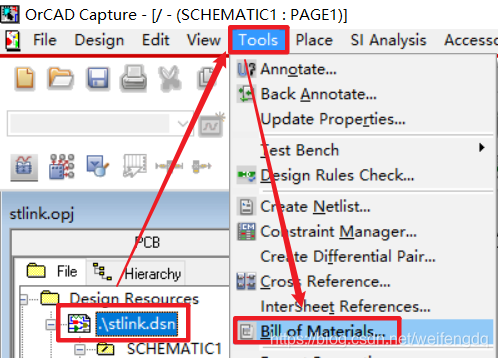

原理图导出 BOM

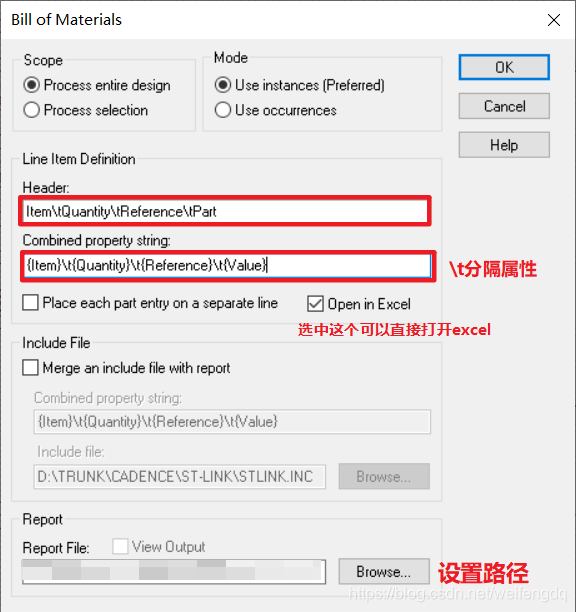

   默认的文件名后缀是.bom, 可以用excel打开, 如果导出直接输.xlsx后缀, 会崩溃退出, .xls尚可.

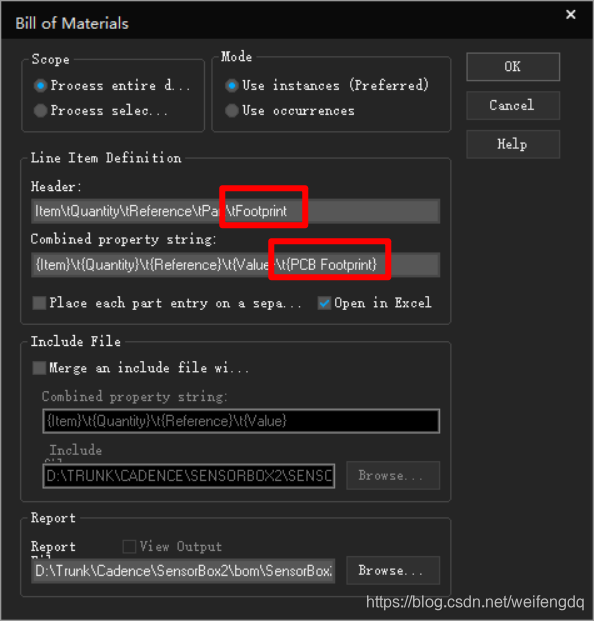

   如果想导出封装信息:

原理图导出网表

前提:

• 所有元件进行编号
• 所有元件的PCB Footprint属性
• DRC检查: 检查原理图逻辑功能, 电气连接是否正常, 可以用Design rules check检查一下

选中DSN文件, Tools -> Create Netlist:

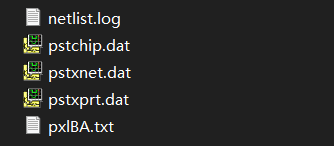

   会有以下文件生成, log  是日志文件:
