PML界面设计器使用教程

PDMS是AVEVA公司的一款工厂设计项目软件，PDMS支持二次开发，其中二次开发包括.net及自带的Programmable Macro Language编程语言（简称PML），由于PML开发可以使用PDMS大部分资源，对PDMS版本的敏感度不会特别高，无需进行编译即可在PDMS上执行，所以虽然已经有.net等高级编程语言，但PML语言仍是主流的编程语言。

PML编程示例

以下是PML编写的代码示例：

1 $*通过在调用宏文件时，传入相应的参数，使宏可以动态改变参数
2 $* 用法为$m 文件完整名称 参数1 参数2 ……
3 $* 示例：$m F:\pdms\pyparam.mac pyequip 300 400 600
4
5 NEW EQUIP /$1
6 NEW BOX
7 XLEN $2 YLEN $3 ZLEN $4
8 NEW CYL DIA $3 HEI $4
9 CONN P1 TO P2 OF PREV

将此文件保存为pyparam.mac格式pml的宏文件。

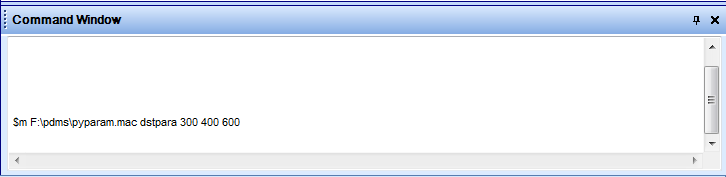

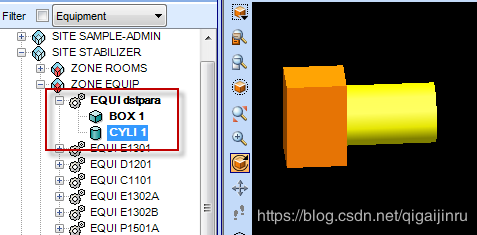

打开pdms的design模块，将模型树定位在SITE层，在Command Window中执行如下图所示代码（F:\pdms\pyparam.mac为代码文件的全路径名称，需要依据实际进行修改）回车后，会在PDMS中自动创建参数化的设备模型：

PML界面编程示例

代码参考如下所示：

 1 setup form !!layout2
 2
 3 title 'Form !!layout2'
 4
 5 path DOWN
 6 frame .Tabset TABSET 'tabset' anchor All
 7 --Page 1-------------------------------------------------
 8 frame .page1 |Page 1| dock Fill
 9
10 frame .frame4 'Frame 4'
11 paragraph .Message4 text 'This is a ComboBox gadget' width 18
12 combobox .Colour tagwid 5 'Colour' scroll 20 width 5 tooltip'set/add colour for paragraph'
13 exit
14
15 frame .frame6 'Frame 6' width.frame4
16 halign right
17 paragraph .Message6 text 'These are right aligned text gadgets' width 16 lines 2
18 text .Width tagwid 5 'Width' width 5 is REAL
19 text .Height tagwid 5 'Height' width 5 is REAL
20 text .Area tagwid 5 'Area' width 5 is REAL
21 halign left
22 button .b3 |area| tooltip'calculate the area'
23 exit
24
25 frame .frame5 'Frame 5' at Xmax.frame4+2 Ymin.frame4 anchor All
26 paragraph .Message5 text 'This is a multi-choice list gadget' wid 12 lines 2
27 list .Li1 'Select some of these' anchor all MULTIPLE width 12 height 11
28 button .b1 |print| Anchor L + B tooltip'print list selections'
29 exit
30 exit
31
32
33 exit
34 path right
35 button .CANCEL at XMIN form YMAX form anchor L + B CANCEL
36 button .RESET anchor L + B RESET
37 button .OK at XMAX form-size anchor R+B OK
38
39 exit

1. 将此文件保存为layout2.pmlfrm，并放在PDMS安装目录中的PMLLIB子文件夹下。

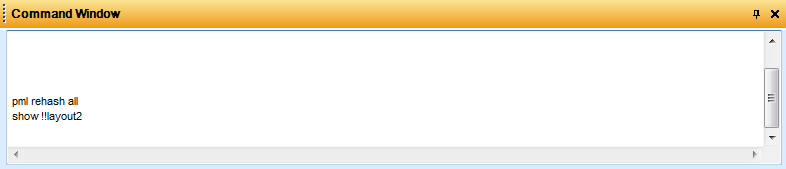

     2. 在Command Window中执行如下两个命令：

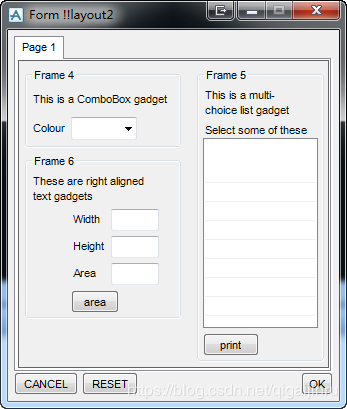

3. 弹出如下pml界面（示例无相关可操作的代码，仅用于界面显示）。

PML同样可以像.net一样开发交互性更强的界面，但由于没有可视化的界面设计SDK，导致PML界面开发过程中需要不断的修改控件的代码段，调整控件的宽度高度相对位置，来保证控件布局与属性符合实际需要，这个过程即枯燥又繁琐，如果有一款工具能实现PML界面的设计来提高PDMS二次开发的效率，将会极大满足工程设计的进度要求。

PML界面设计器

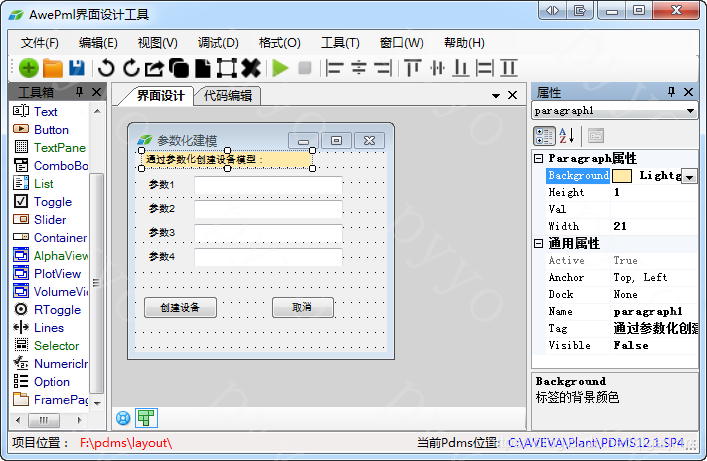

1. 基于已有的程序界面设计器，开发出PML界面设计器AwePml工具。有了这款工具完全可以通过拖拽方式将pml使用的控件放到设计界面上，并使用鼠标进行位置调整，支持控件对齐、复制、粘贴等操作，通过属性页可对控件属性信息配置，如显示名称、背景色等。

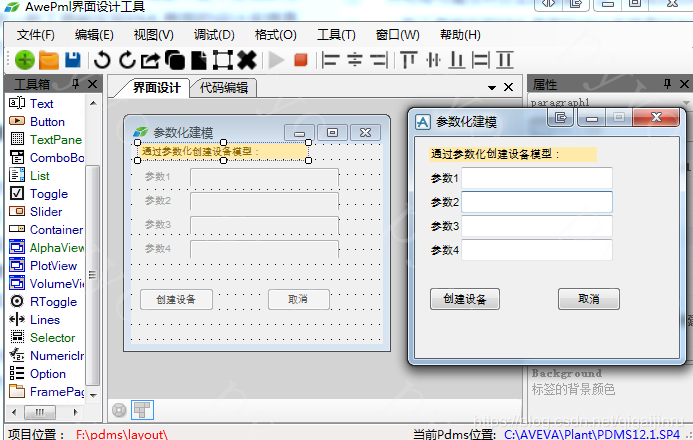

2. 设计完成后，使用调试功能可以一键在pdms中打开已设计好的界面，方便查看与调试，大大简化了pml界面开发过程。

总结

通过pml界面设计器可以解决实际工程应用中的痛点，后续会不断完善和优化此设计器的功能。如果有需要软件和操作说明的可以通过邮箱联系，工具完全免费，只是希望能提高开发效率。有其他工程开发需求也可以通过邮箱联系，欢迎大家骚扰。
