MATLAB自动生成Word报告（二）：图片操作指南‌

阅读数 103

上期介绍了MATLAB调用Word的基本操作，这期主要介绍如何使用MATLAB将图片插入到Word中，并进行相关的设置

现有的很多教程介绍的都是通过复制粘贴将图片插入Word中的，这种方法比较难实现对图片的控制，比如缩放大小等。在这用的是InlineShaps对象进行图像操作，基本语法如下

ActiveDoc.InlineShapes.AddPicture( _FileName_ , _LinkToFile_ , _SaveWithDocument_ , _Range_ )

官网提供的说明如下

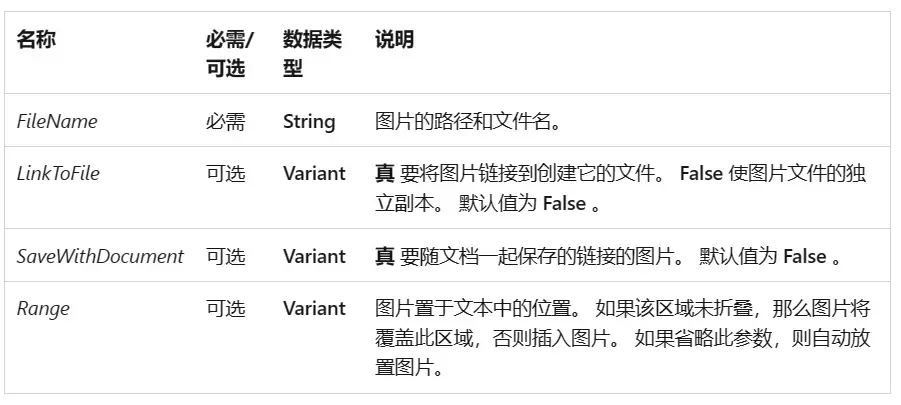

图1 InlineShape.AddPicture方法文档

一般来说，我们只需要给出FileName的参数即可，别可以用默认参数。执行后，该方法会自动将图片插到光标位置，并返回该图像的句柄，我们可以通过下面的语句完成图像插入的操作

Selection.Start = Content.end;
Selection.TypeParagraph;
Paragraphformat.Alignment = &#39;wdAlignParagraphCenter&#39;;
Filename = [pwd &#39;\matlab.jpg&#39;];   %文件路径+文件名
Fig = ActiveDoc.InlineShapes.AddPicture(Filename);   %插入图片

执行的效果如下

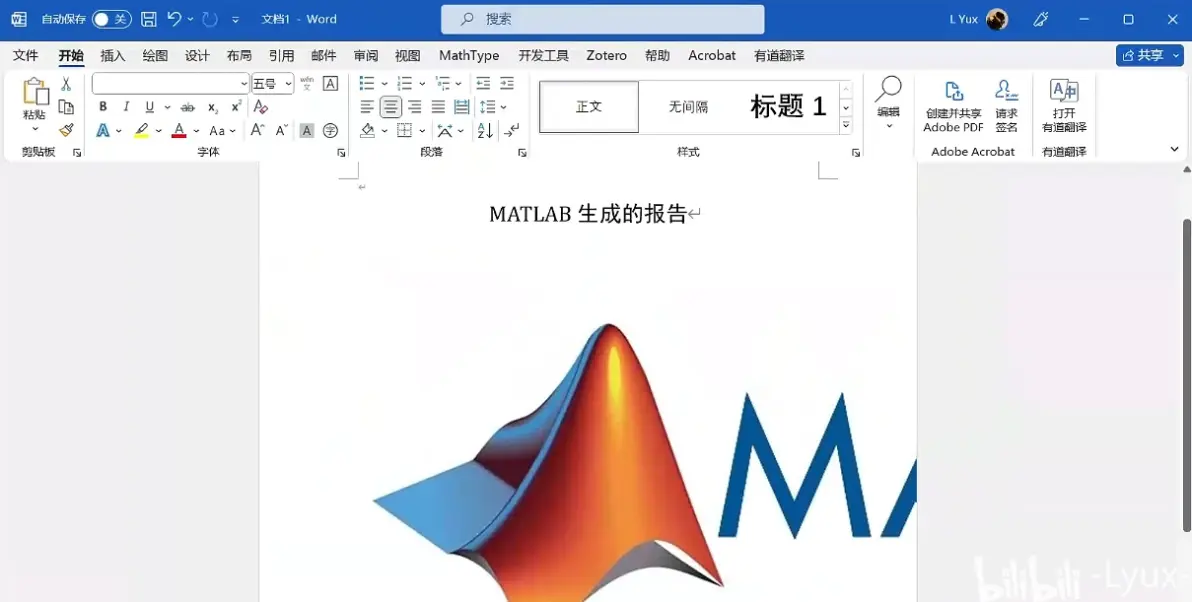

图2 插入了过大的图片

这样一来图片就成功插进Word文档了，但这里显然有个问题，就是图片过大，页面放不下了。因此我们需要对图片尺寸进行调整，这时候上面提到的句柄就能发挥作用了（图片操作可见官方文档中的InlineShape对象属性）

这里给出了两种缩放的方法，一种是比例缩放，一种是按大小进行缩放

%缩放指定的嵌入式图形相对于原始大小的比例
Fig.ScaleHeight = 40;   %高度缩放比例
Fig.ScaleWidth = 40;    %宽度缩放比例

%设置指定内联形状的尺寸
Fig.Width = 14.65 * 28.35;      %缩放后宽度（磅）
Fig.Height = 6 * 28.35;         %缩放后高度（磅）

这里采取了第二种方法，运行后图形已经成为了我们想要的尺寸

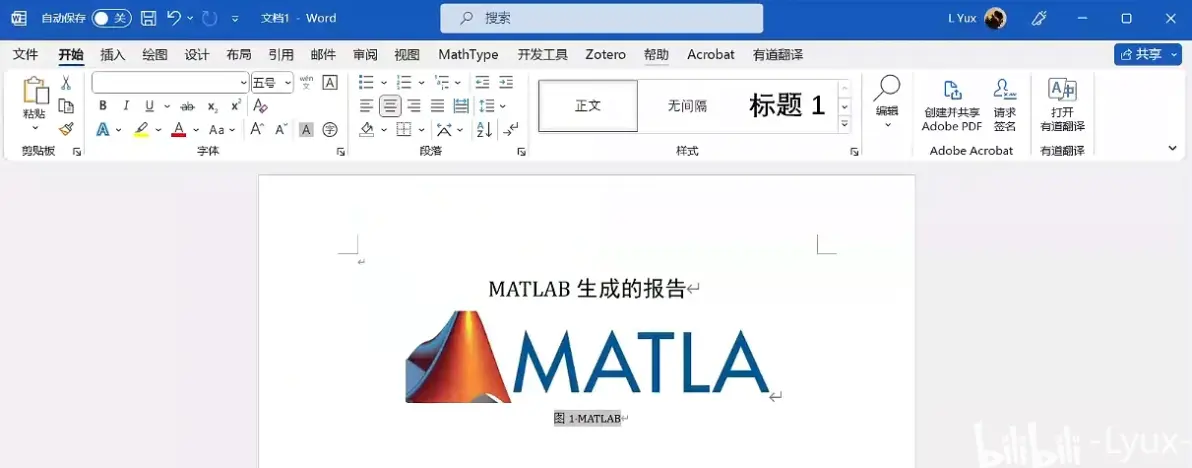

图3 缩放后的图形

当然，仅仅调整图片的的大小肯定还是不够的，有时也会涉及到图形的裁剪，可以用下面的方式实现（下面命令默认从右侧和下侧开始裁剪）

Fig.PictureFormat.Crop.ShapeHeight = 100;    %将裁剪高度设置为 100 磅
Fig.PictureFormat.Crop.ShapeWidth = 100;     %将裁剪高度设置为 100 磅

也可以用下列命令指定裁剪方向

Fig.PictureFormat.CropLeft = 100;    %设置从指定图片或 OLE 对象的左侧裁剪下的磅值
Fig.PictureFormat.CropRight = 100;   %右侧
Fig.PictureFormat.CropTop = 100;     %顶部
Fig.PictureFormat.CropBottom = 100;  %底部

裁剪的效果如下

图4 裁剪后的图形

图形的颜色类型、对比度、亮度可以这样设置

Fig.PictureFormat.ColorType = &#39;msoPictureGrayscale&#39;;    %图形设置为灰度显示
Fig.PictureFormat.Contrast = 0.8;       %设置对比度
Fig.PictureFormat.Brightness = 0.3;     %设置亮度

可以发现，对于图形的操作都在PictureFormat对象中，上面给出的只是其功能的很小一部分，详细的功能可以在官方文档的PictueFormat对象中找到

本期主要介绍了如何用MATLAB操作Word中的图片，主要包括图片的插入方法，尺寸调整以及图片对比度等参数的设置方法，下一期将着重讲解表格的操作
