ArcMap导入wrl文件：飞时达GPCADZ三角曲面模型导入PDMS三维配管软件

随着数字化设计的不断发展，工程设计中越来越多地引入了三维设计理念。PDMS是目前应用非常广泛的一款数字化协同设计软件，但该设计软件在总图设计领域(如处理自然地形等)存在一定的局限性。

PDMS软件应用行业包括电力、石油、化工、医疗、造船等各个领域。由于可以通过网络实现多专业实时协同设计，目前在越来越多的工程项目中得到运用 。但是PDMS对地形和场地的处理能力有限，尤其是复杂的自然地形，难以利用PDMS创建模型，需要引入总图三维设计软件。

在总图设计领域，厂区总图运输设计的主流软件主要有飞时达总图设计软件GPCADZ、Civil 3D软件等，为将飞时达总图设计软件创建的各种三维地形模型导入PDMS软件中，实现总图专业与其他专业的协同设计。通过对飞时达软件创建的三角面信息进行提取，将三角曲面信息输出成TXT文本文件，在PDMS软件中直接进行导入，实现曲面信息的导入。

总图地形三维设计使用的主流建模软件为飞时达总图设计软件。在总图设计中，飞时达总图软件GPCADZ能够通过离散点云文件以及识别等高线、特征线、高程点等多种方式创建各类复杂曲面。

在PDMS 三维软件中如何体现总图三维设计成果，如果能将飞时达总图软件GPCADZ的曲面模型直接导入PDMS中，将提高PDMS的建模效率，使总图设计各种曲面进入协同设计软件，实现与其他专业协同设计。

PDMS导入地形三角曲面实例

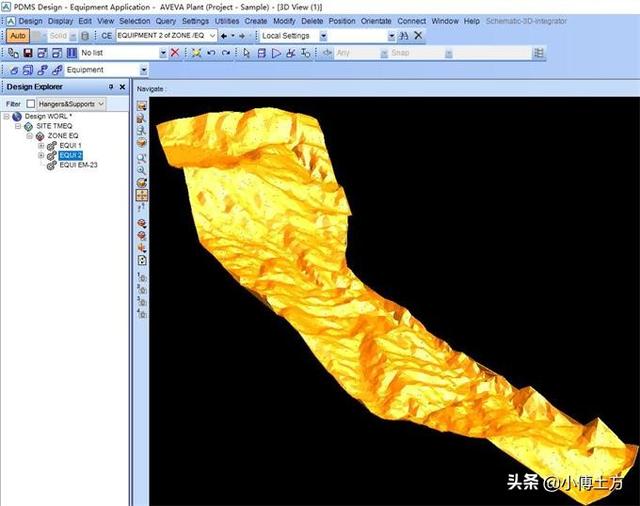

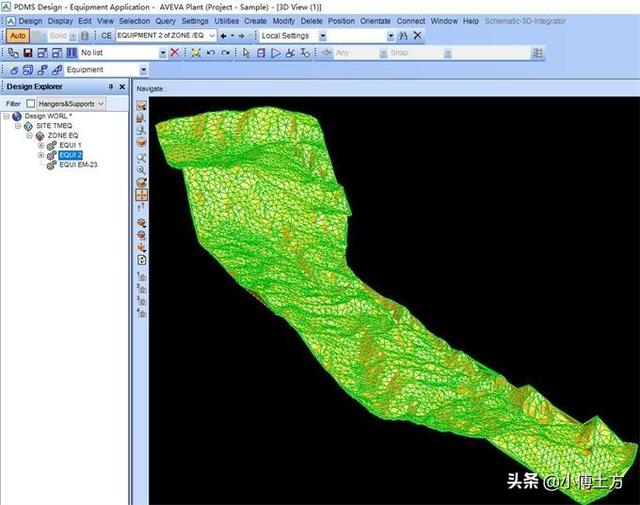

通过二次开发技术将飞时达总图软件GPCADZ三角网曲面导入到PDMS中。图为某工程站场总图模型及将模型导入PDMS 后的效果展示。其中，Civil 3D所建曲面包括自然地形曲面、站场设计曲面、道路曲面、放坡组曲面、站场排水沟和围墙曲面。

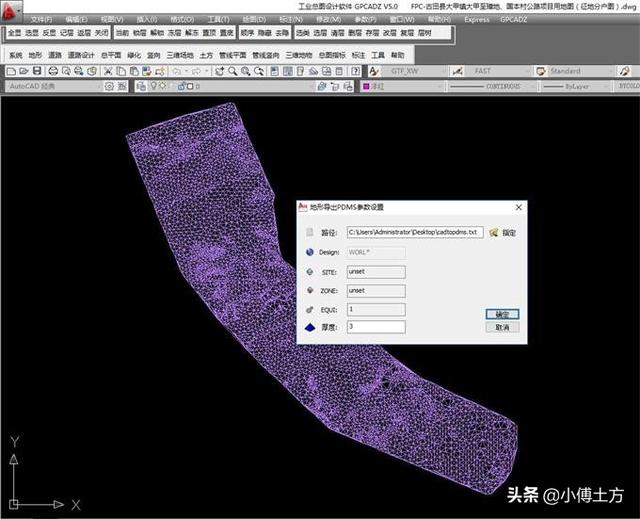

飞时达总图软件导出PDMS格式的TXT文件的设置界面：

PDMS导入txt格式模型文件：

PDMS软件，命令行输入：$m https://www.gofarlic.comcadtopdms.txt
