Cadence入门笔记（1）：创建元件库的基本操作

做硬件的同学都知道，在电路板到来的初期，我们需要各种各样的测试，这个FPGA为什么不能工作啦， DSP  为什么链接不上丫之类的，需要我们根据电路图的版图来测试这些芯片的供电情况，以及电路的各个部分的电压等等。

如果你认为，我要成为一个FPGA开发工程师，只是写写逻辑之 类  的，貌似过于狭隘。

但是在查看版图的时候，我们用到了Cadence软件，在一次都没有接触过的同学，上手就打开brd文件，然后去看，去找某个器件在那个位置啦，简直要了老命。只是Cadence这个软件的安装就是一个问题，之后安装好了更是一脸懵逼，到底用哪一个呢？

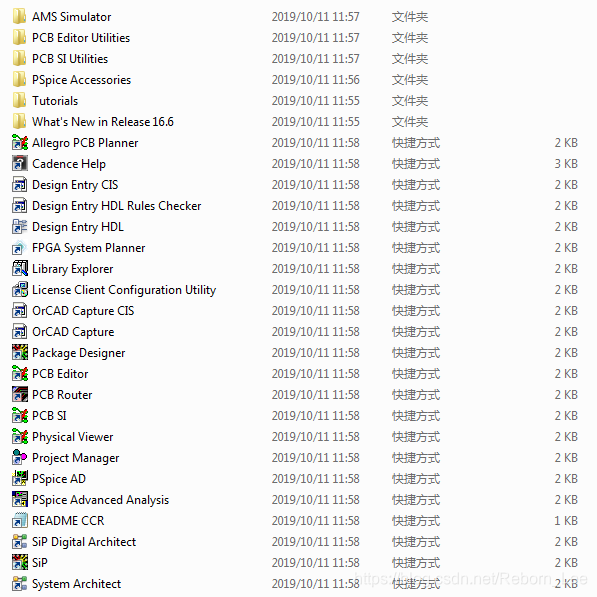

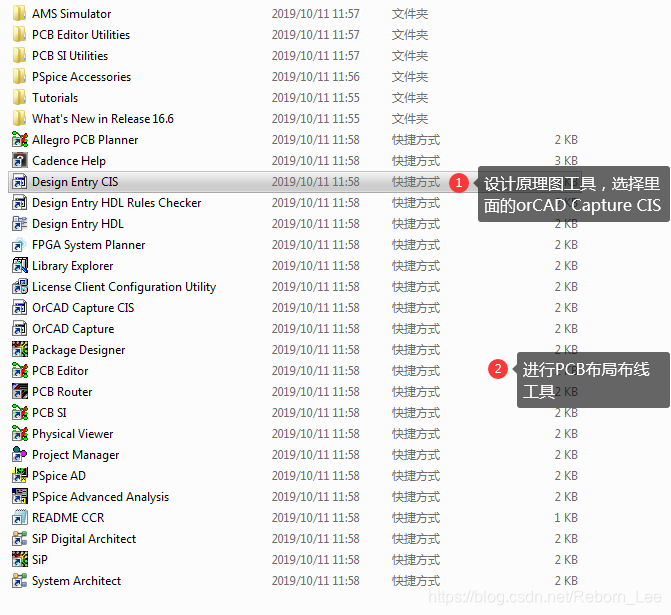

如下图，是安装好的Cadence软件：

我你马。。。。。。

就算你找到了用哪一个具体的软件，打开之后，还是一脸懵逼，怎么操作？

哎，经过几番消极的探索之后，还是搞不定，那怎么办呢？还是系统地，快速地，掌握下基础操作吧。

这个系列的博客从这篇博文开始，先建立一个原理图库，然后建立一个原理图工程，熟悉下如何使用Cadence进行原理图设计，慢慢到PCB。。。

关于工具，如下图：

在建立一个原理图工程，或者一个原理图库工程之前，都需要提前建立一个新文件夹，之后把工程建立在这个文件夹下（不太智能了吧）。

下面只讲一些基本的操作，创建一个原理图库。

打开软件：

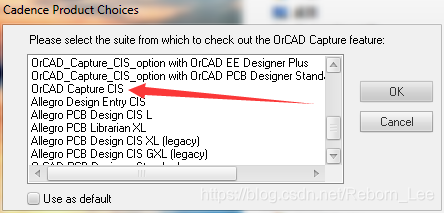

打开Design Entry CIS，选择orCAD Capture CIS：

点击 File  ，New，Library，进入如下页面：

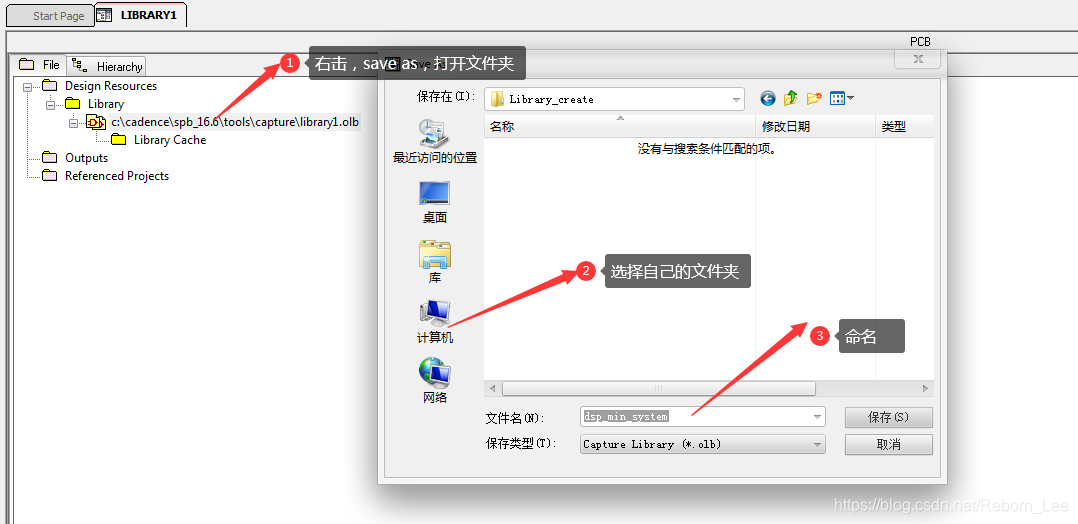

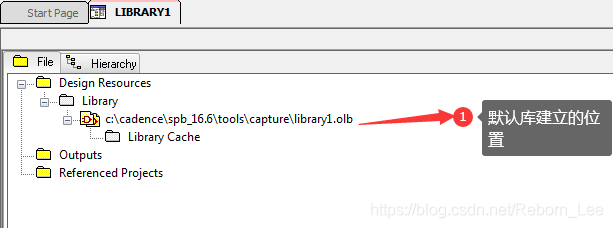

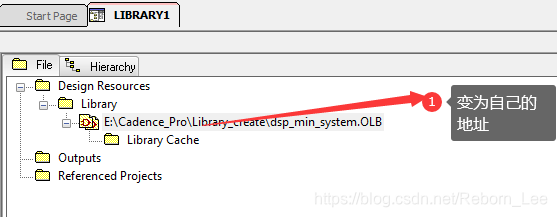

默认库文件的位置有点尴尬，我们下面需要换成我们自己的地址：

更改之后：

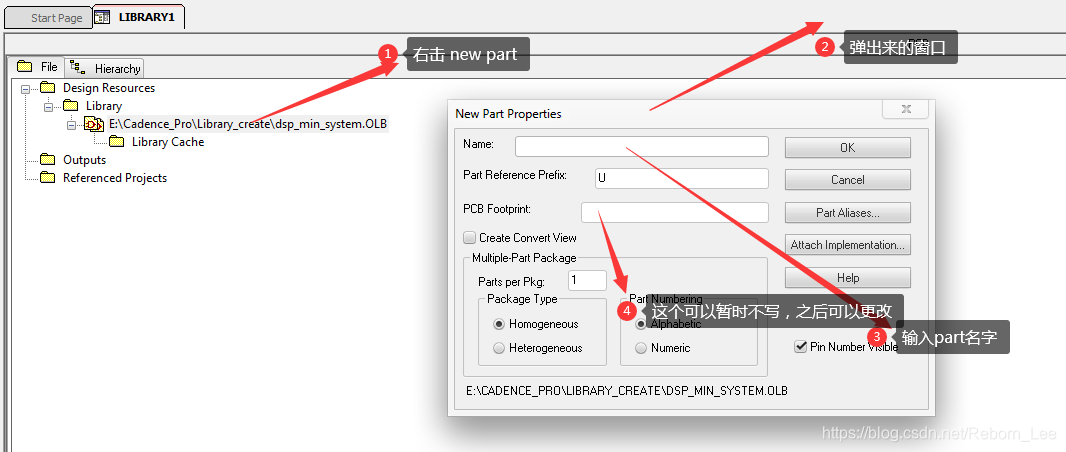

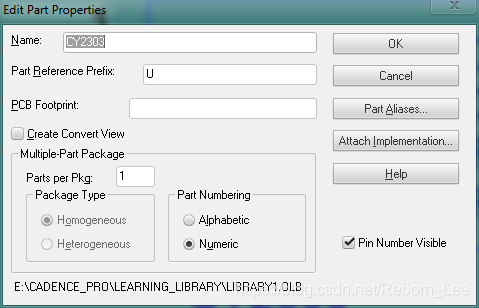

之后，建立第一个part：

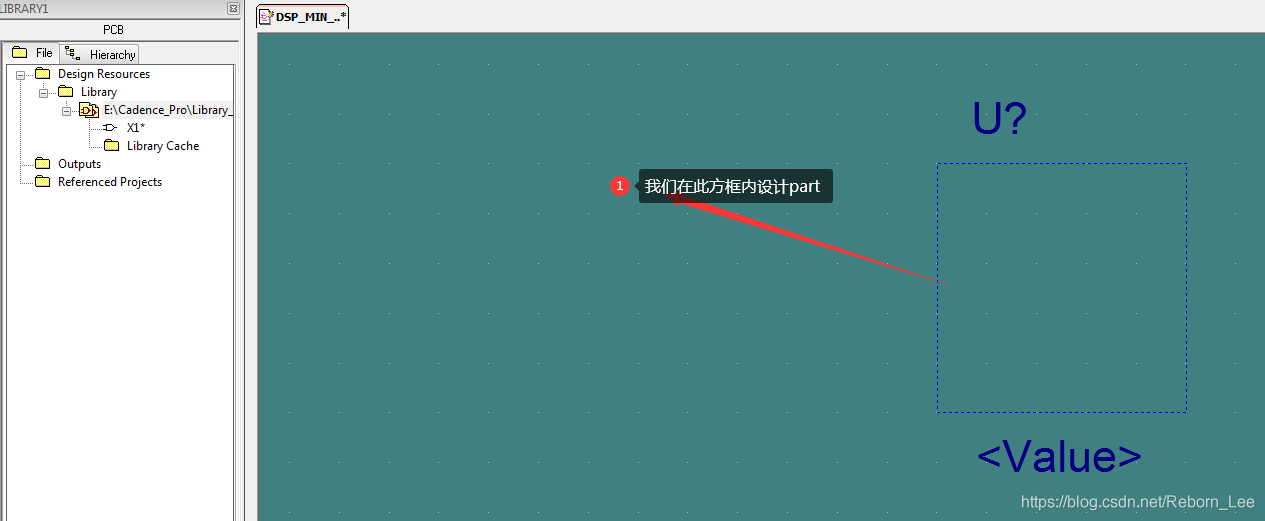

点击OK之后，跳出设计窗口：

我们要画某个元器件的库，需要先找到该元器件的数据手册，可以从数据手册中找到该器件有多少个管脚，管脚名字，封装等等。

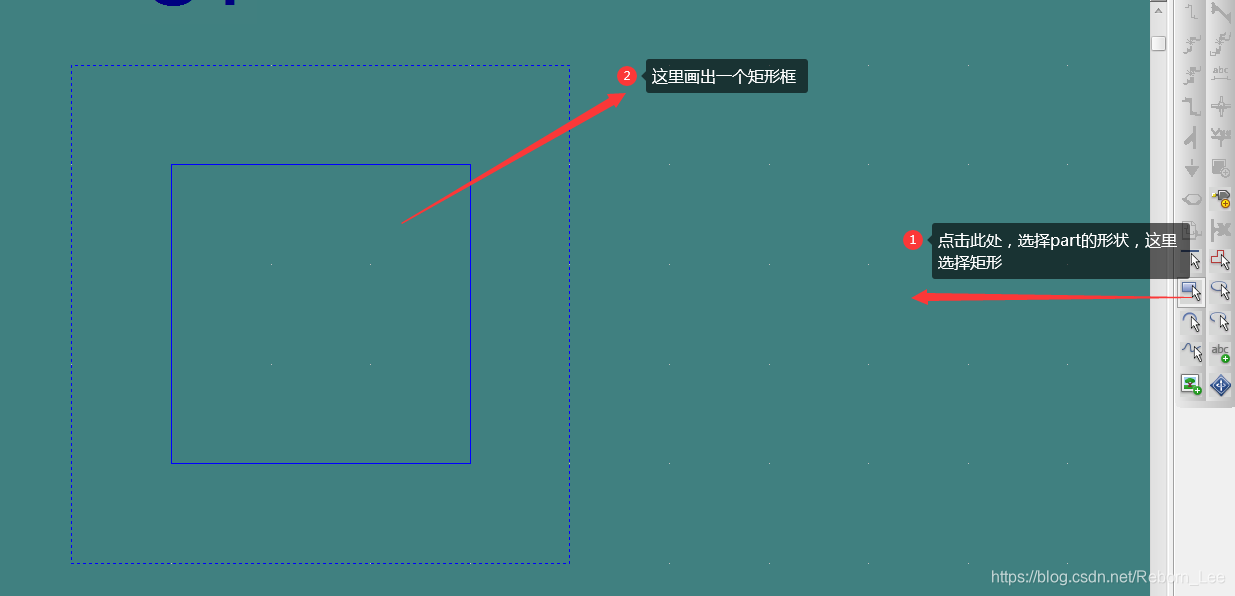

下面讲最基本操作，假设已经看了数据手册，根据数据手册来设计：

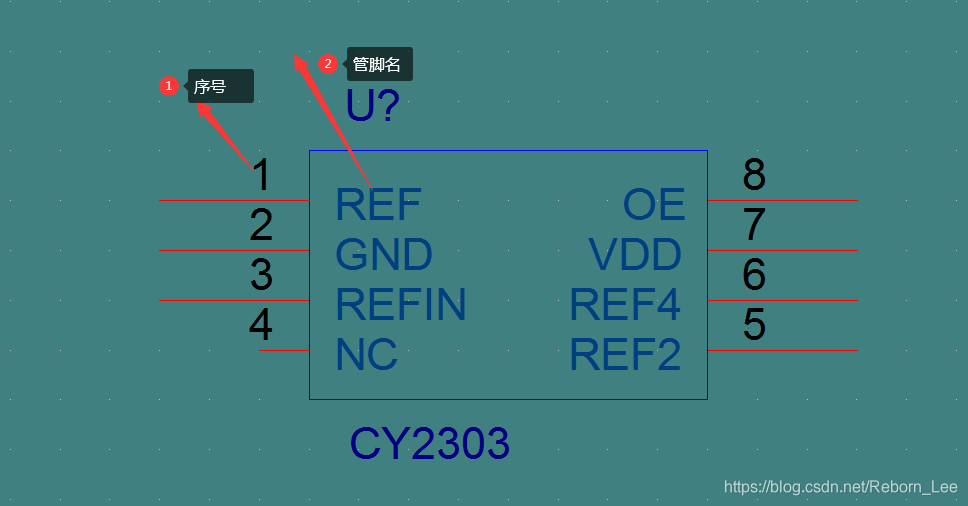

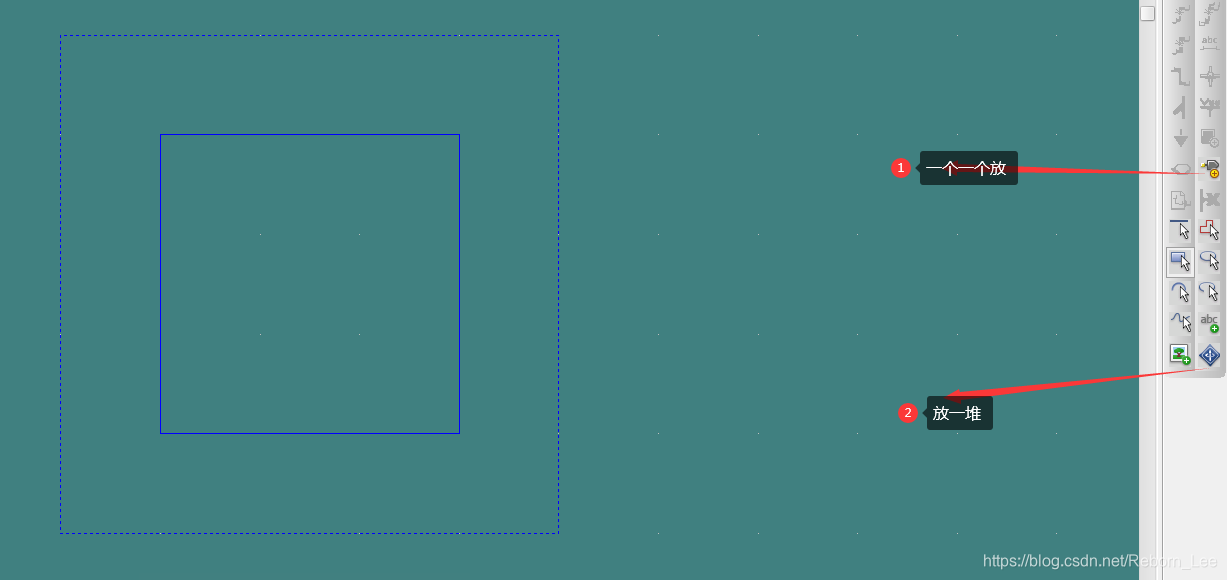

之后，就是放置管脚，可以通过两种方式，一种是一个一个放，另一种是按阵列的方式放，放一堆出来：

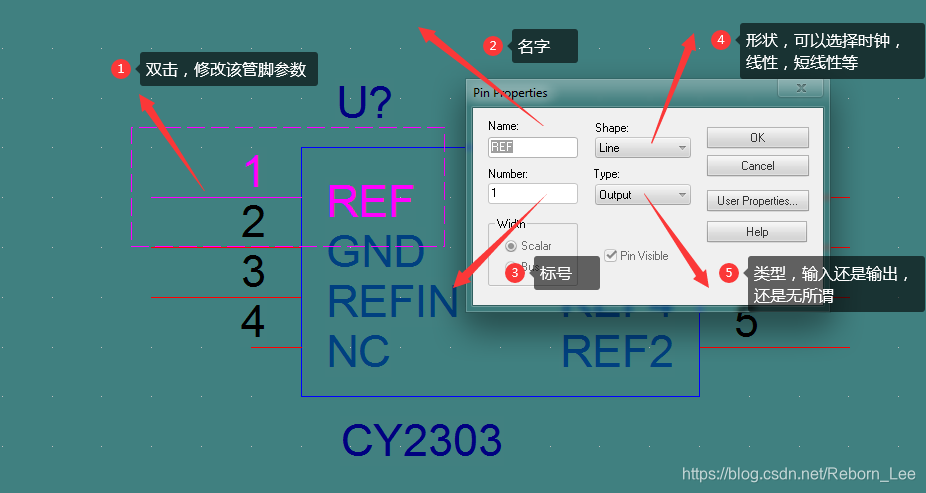

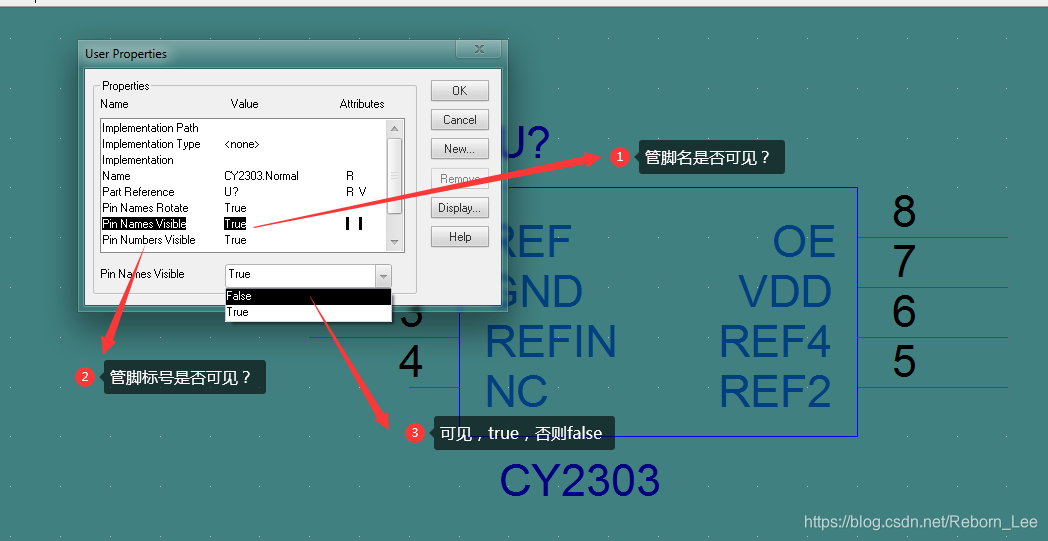

设计好之后，可以通过菜单栏中的Options中的Part Properties，修改管脚名字是否可见，当管脚名字无所谓时，可以选择不可见等：

同理，也可以更改Package Properties的一些属性：

暂时就这些，如何创建更大的原件库呢？

例如FPGA，有上千个引脚，在一个part上肯定不能放完，我们就需要分Bank来建立原件库。
