【Cadence学习笔记】Virtuoso入门教程（持续更新）

一、快捷键

I 添加元器件add instance

   P 添加信号源add pin（schematic）/ 添加通路add path （ layout ）

   L 为导线添加标签，使其本质上连接到该端点add label

   W 添加连线add wire

   M 移动move

   C 复制copy

   Q 查看器件参数窗口

   K 加标尺（仅在版图窗口中使用）

   shift 追加选中

   Ctrl 减少选中

   Esc 取消下一步操作

   Delete 删除

   Shift+X 查看器件内部电路

   Shift+F 查看器件版图

二、界面功能及意义

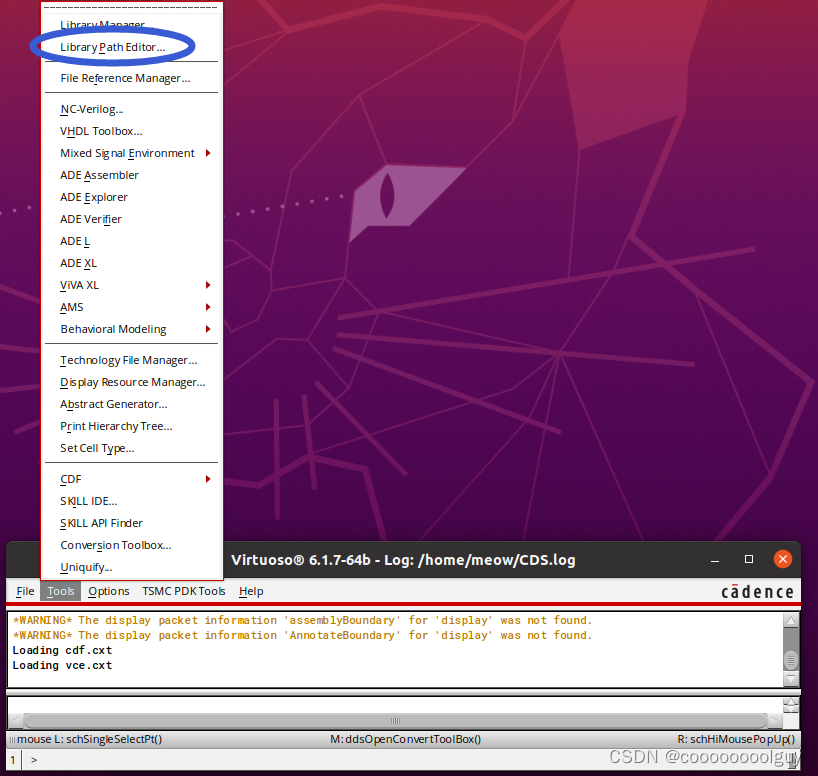

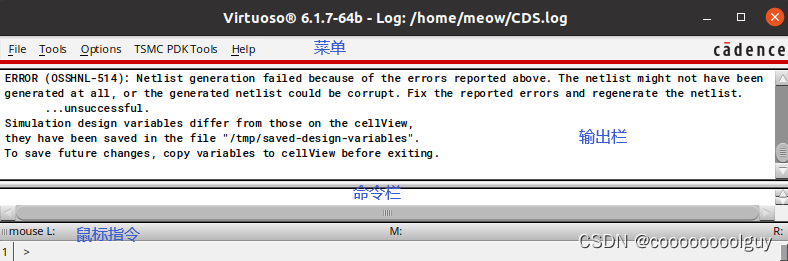

1、命令行窗口CIW：软件整体运行信息（error和warning信息在这里）

Tools>>Library Manager 库管理总览

   Tools>>Library Path Editor 工艺库库修改与添加

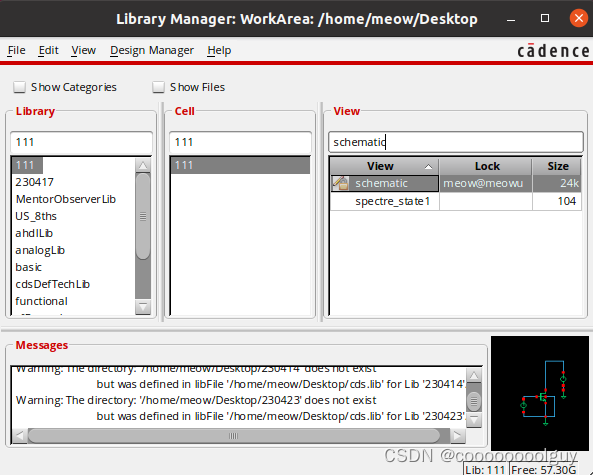

2、Library Manager：文件管理总览

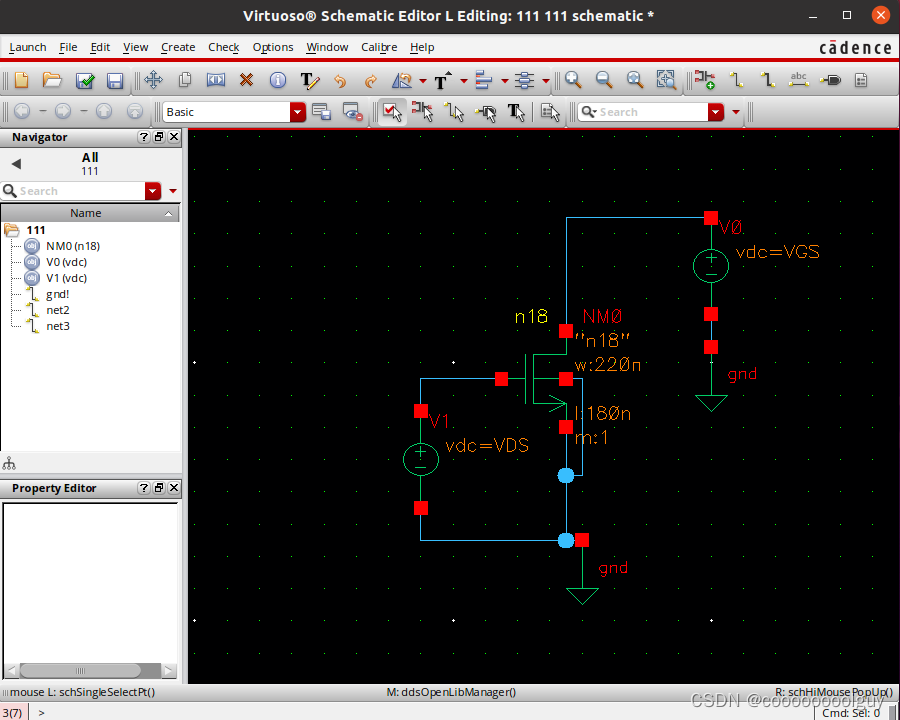

3、Schematic：原理图（直接拖动器件组成电路）

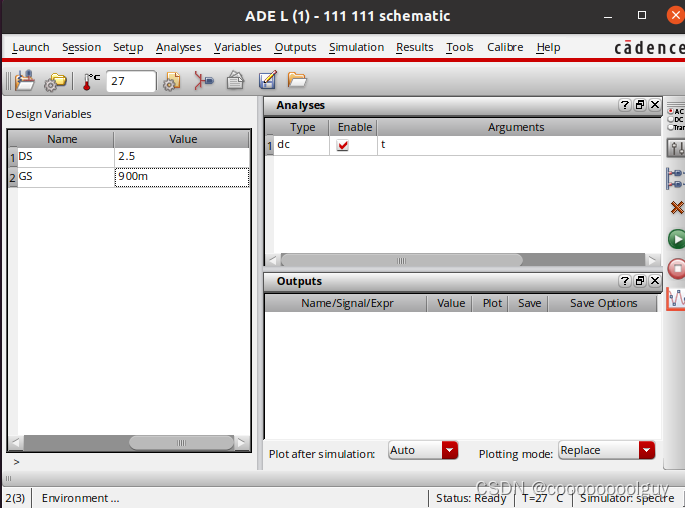

4、ADE analog design environment：仿真环境

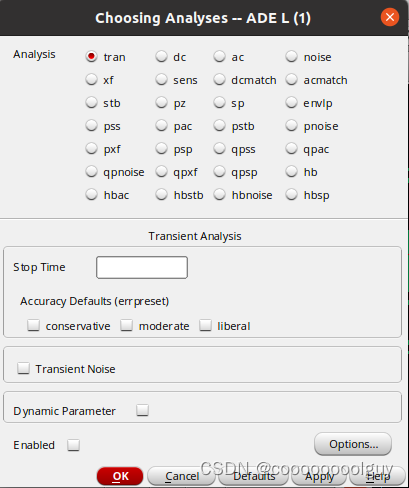

Analyses>>Choose 选择仿真类型

dc 直流分析

   ac 交流分析（小信号分析，用于out和in之间，可以分析闭环增益）

   tran 瞬态分析

   noise 噪声分析

   stb 稳定性分析（分析环路增益，通过0V的vdc或probe探针）

   xf 分析 （0A的idc或probe探针分析电阻抗）

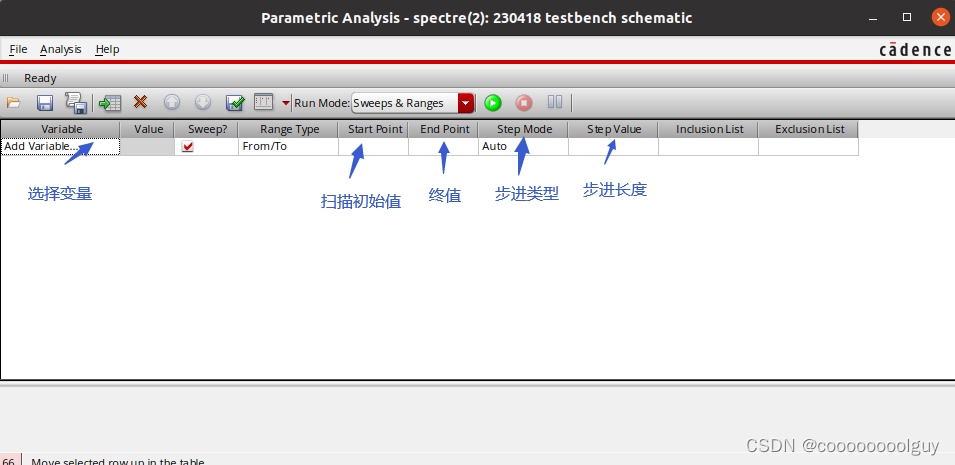

5、参数分析窗口（用于多个参数的扫描设置）

ADE>>Tools>>Parameters analysis

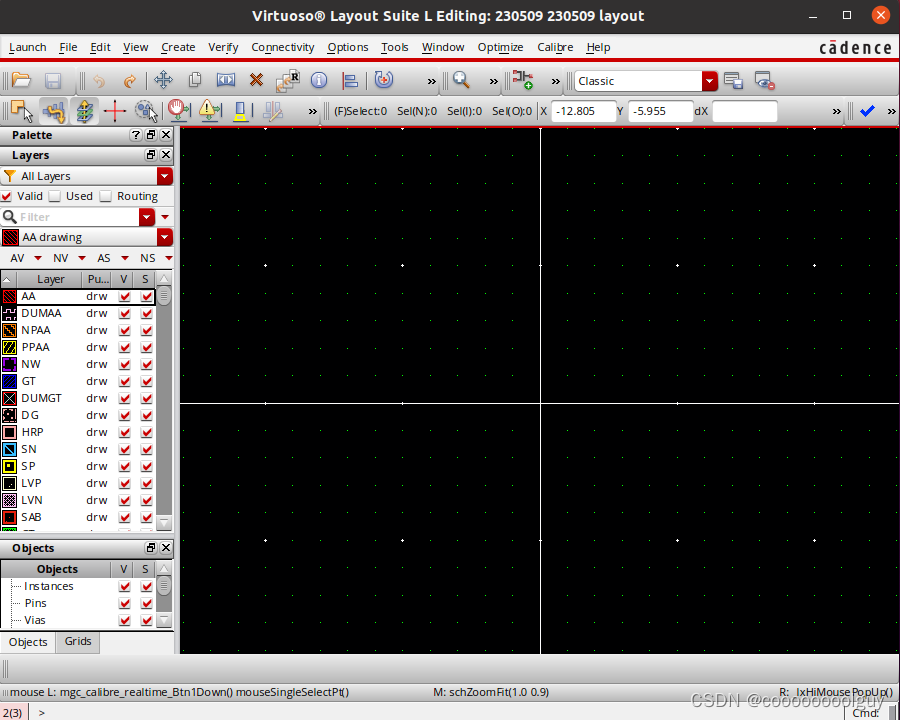

6、版图窗口

三、常用标准器件

BJT 二极管

   N18 /NMOS4 四端口NMOS

   P18 /PMOS4 四端口PMOS

   res 电阻

   cap 电容

   ind 电感

   vdc 直流电压源

   idc 直流电流源

   vpulse 脉冲电压源（生成方波、三角波）

   vsin 正弦电压源

   vexp 指数电压源

   iprobe 探针

   gnd 地

四、报错记录

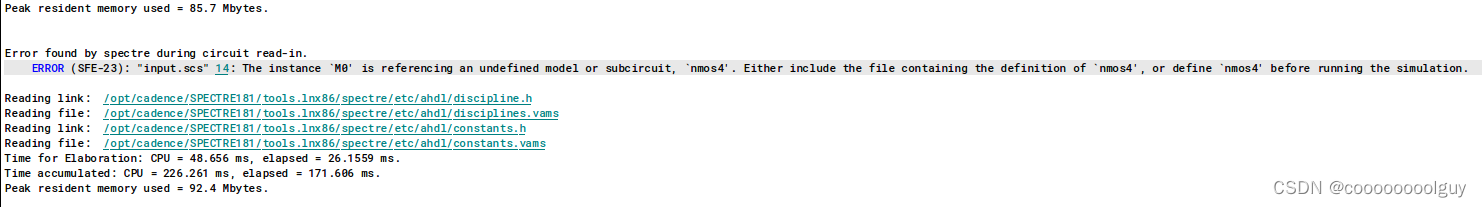

1、显示没有配置模型

原因及解决办法：schematic里面的元器件需要用特定的工艺库，对应的工艺库需要在模拟时添加入model libraries。

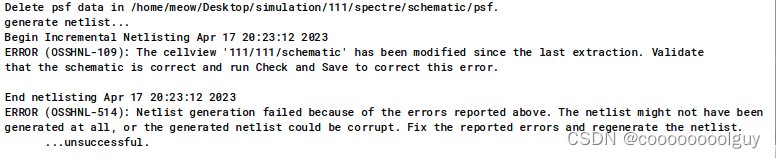

2、点击仿真之后，报错，无法进行仿真
原因及解决办法：测试点被移动，schematic有变动之后没有check&save，尤其要检查子模块

3、需要将特定的器件资源加入Cadence中进行仿真，怎么加入只包含一个器件的库呢？

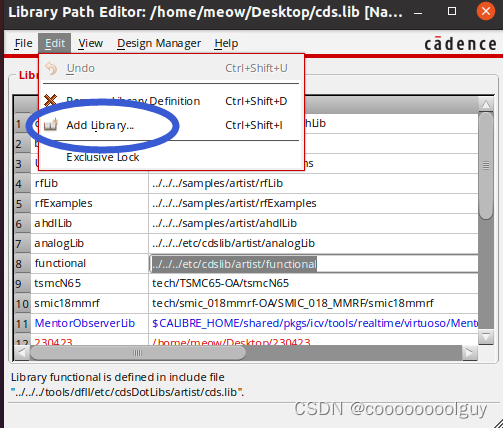

1、选择Tools>>Library Path Editor

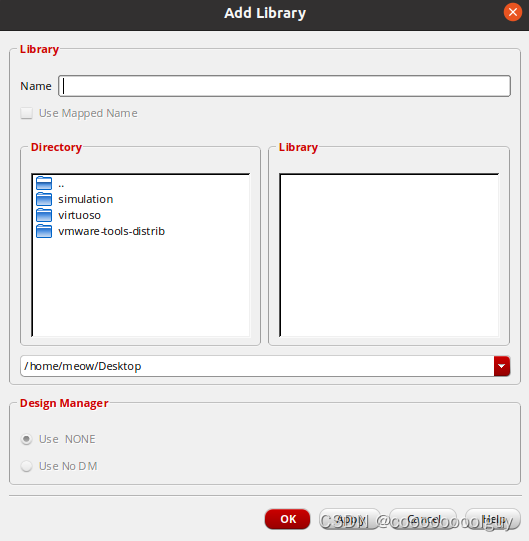

   2、选择Edit>>Add Library

   3、选择器件资源在的路径

4、更换软件环境或从别的设备移动文件后，因为工艺库和项目的路径发生改变，在仿真时会出现input.scs找不到的错误

ERROR (SFE-868): “input.scs” 8: Can not open input file‘/home/EDA/PDK/PDX_SOI_PDK_1.0.2/ CADENCE_DEVICE_LIBRARY_CMOS/DL_SOI_OA/PDX_SOI_1P7M_OA//…/…/…/…//SM_SOI/PDX_SOI_SM.scs’. No such file or directory. Ensure that the file exists and the path to the file is correct. Otherwise, use the -I

原因及解决办法：在ADE L>>Set up>>Model libraries中更改model的路径，改成当前设备scs或lib文件所在路径

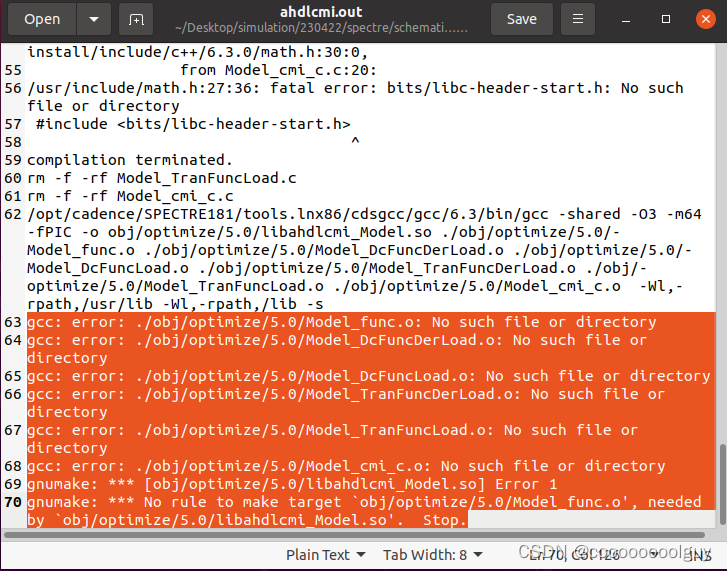

5、使用新器件会存在GCC文件不存在的错误

解决办法：

   1、尝试更新binutils

   2、重新建立gcc软链接 在terminal中使用命令 sudo apt- get   install gcc-multilib

   3、尝试更新gcc 在terminal中使用命令sudo apt-get update
