Cadence快速画原理图封装方法（适合复杂器件）

阅读数 29
点赞 0
article_banner

Cadence快速画原理图 封装库

背景：当我们碰到管脚数很多的器件，一个个手敲定义，太慢了。Cadence就有一个很方便强大的功能，可以结合excel进行对其管脚参数定义进行编辑。（快的地方：芯片手册中管脚定义复制粘贴到excel）

一、新建一个原理图封装

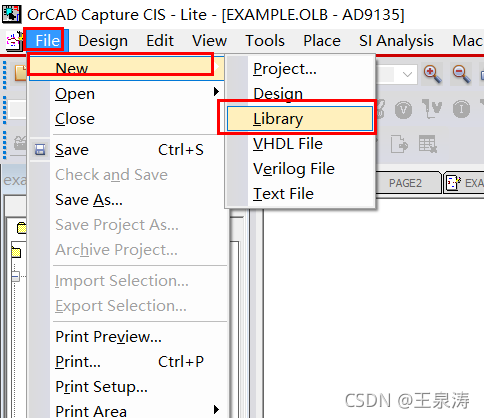

   进入cadence的组件OrCAD，【File】——>【New】——>【Library】
在这里插入图片描述

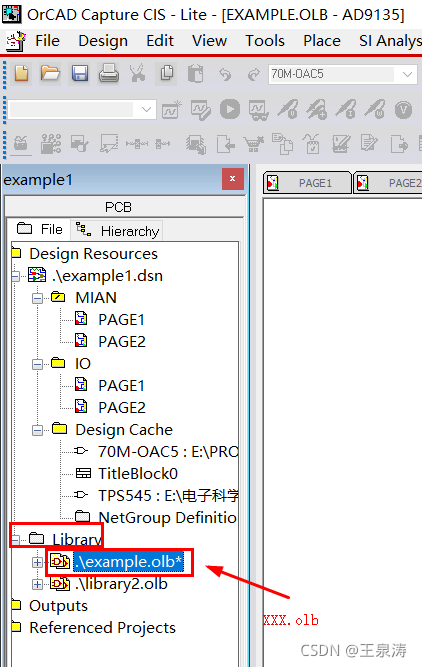

   可以看到会生成一个XXX.olb的文件
在这里插入图片描述

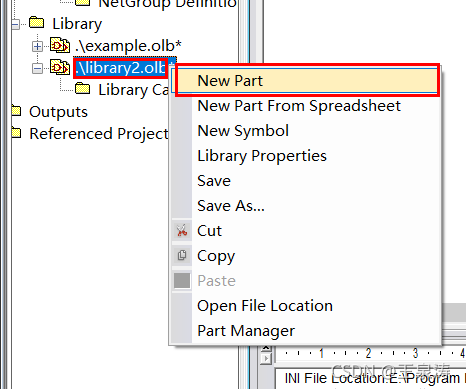

   选中此文件，鼠标右击，看到【New Part】，点击
在这里插入图片描述

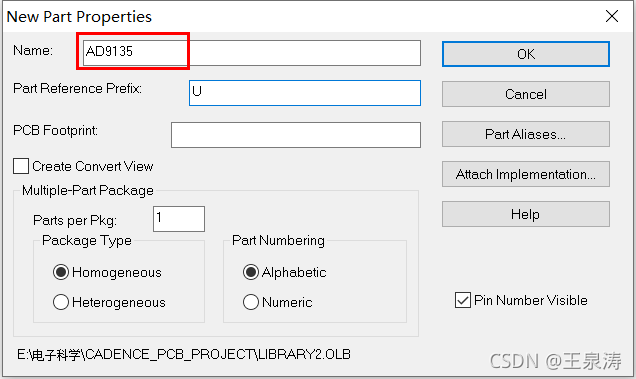

   此教程以 ADI 的AD9135芯片为例，那填写元器件名称“AD9135”
在这里插入图片描述

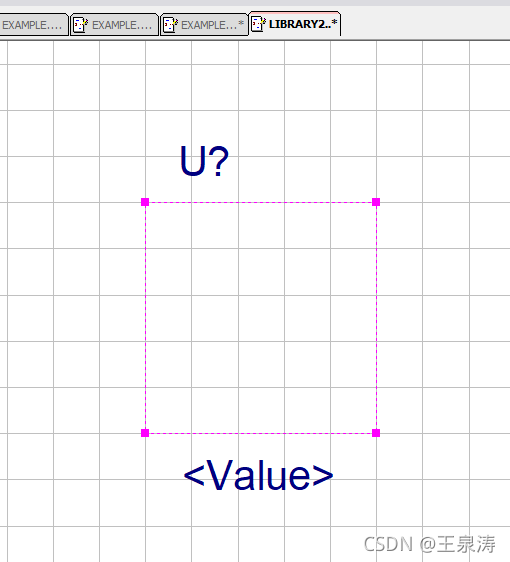

   会生成一个紫色的框框
在这里插入图片描述
二、阵列放置管脚

   【Place】——>【Pin Array】
