Cadence 17.2入门学习3：Allegro模块详解

目录

• 布局设计 查看进度状态 AD原理图转cadence AD封装转cadence 导入导出层面颜色设置的方法： 重命名元器件序号 模块复用 模块旋转

布局设计

布局设置

   执行菜单命令Setup-Application Mode-Placement Edit。（布局模式）

   显示设置

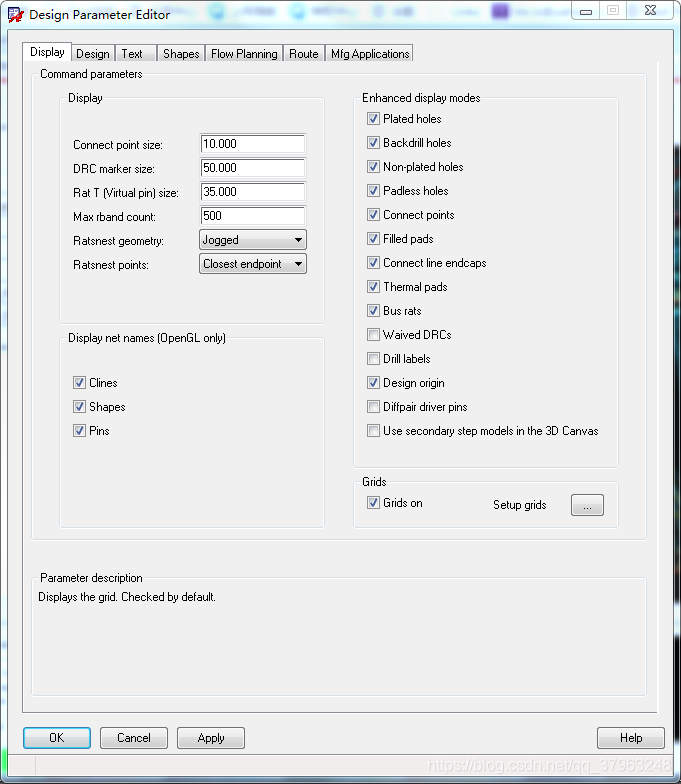

   执行菜单命令Setup-Design Parameters…将 Display选项卡按下图所示的参数设置。

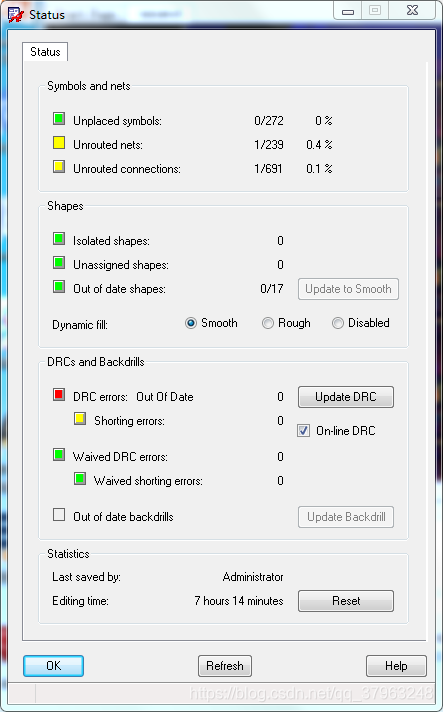

查看进度状态

未放置的封装

   未布线的网络

   未布线的连接件

   DRC

   一般下面全部为0的时候PCB就没啥问题了

AD原理图转cadence

创建一个项目，放入需要的原理图（这里无视掉我的PCB，下面要用，放一起方便，另外我的是17.2版本哦）


   选中原理图>另存为


   保存为 ascii  格式

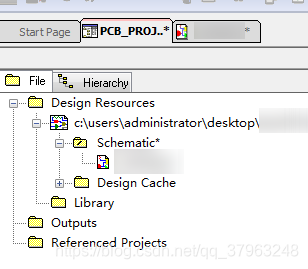

   保存工程（schdoc文件和prjpcb要保存在一个目录里）

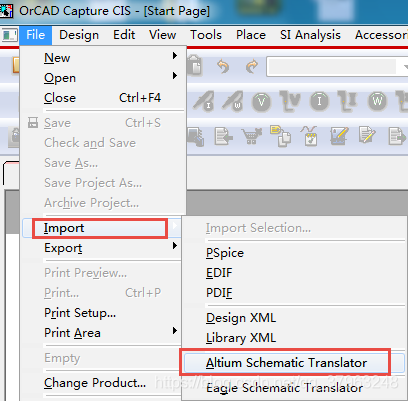

   打开orcad，File>Import>Altium Schematic Translator


   跳出下面这个提示框

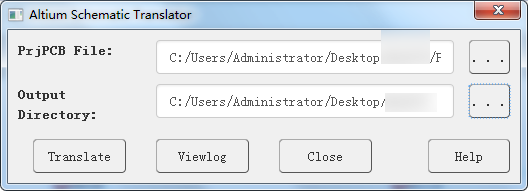

   PrjPCB File 这一栏打开刚才保存的prjpcb文件

   Output Directory 这一栏是输出的 DNS  保存地址

   然后点击Translate进行 转换

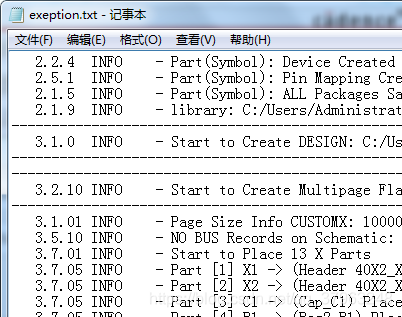

   Viewlog 是日志

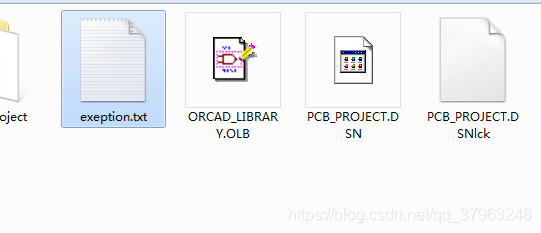

   下面的是转换后生成的文件


   DNS可以直接打开，下面是生成的文件，图纸太小就

   选中原理图右键>Schematic Page Properties改大一点

AD封装转cadence

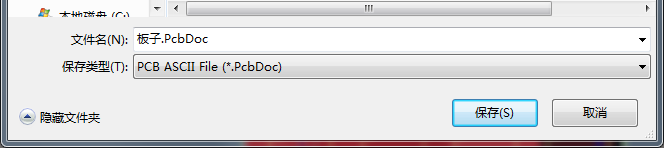

ad打开PCB，跟原理图差不多的步骤，PCB另存为ASCII格式

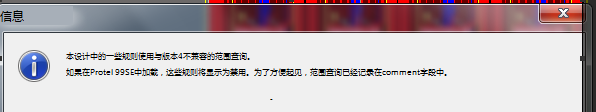

   会跳出下面这个提示框（我翻译过了，点是就好）

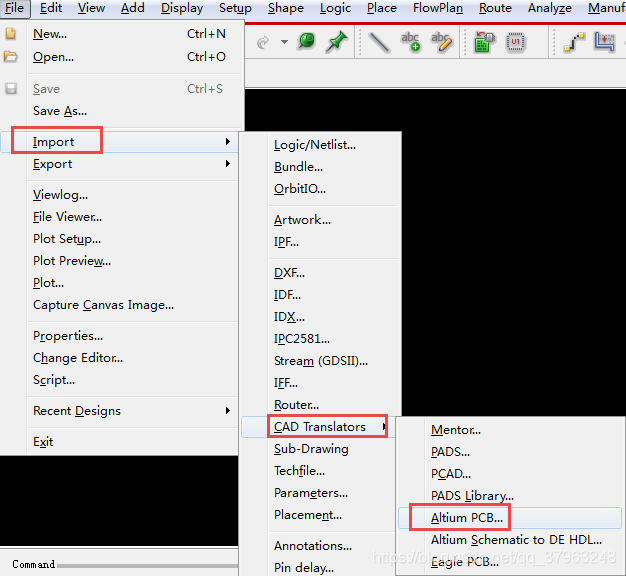

   转换好了打开allegro，Import>CAD Translators>Altium PCB

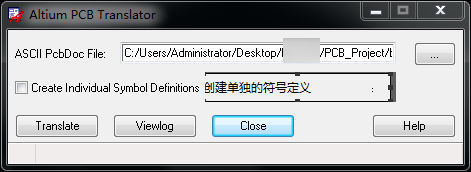

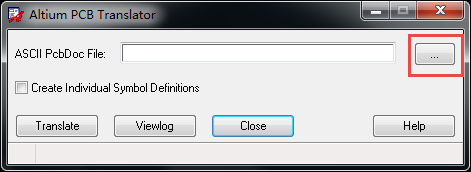

   还是熟悉的界面，点下图的三个点，找到刚刚保存好的PcbDoc文件（注意路径中不能有 中文 ）


   至于这个框要不要打勾我也不知道，自己看这办，我是没打勾


   同样点击Translate进行转换

   Viewlog 是日志

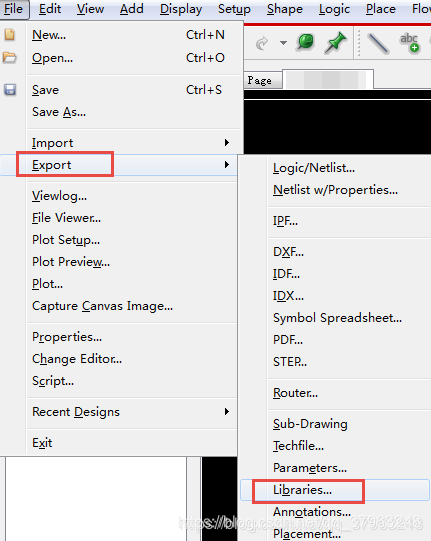

   然后你会发现转换出来的是PCB，对，没错，就是要从PCB里搞出封装库，别的方法我不会

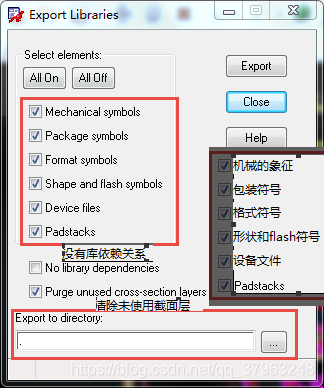

   框里的是你要输出的封装的选项（下边的翻译将就着看）

   最下面的框是封装输出地址，就酱样。

导入导出层面颜色设置的方法：

导出：file—export—parameter—勾选color layer，取名，点击export生成prm文件。此文件无法在图1,中views下拉菜单中找到

   导入：fle—import—parameter—选择相应prm文件，点击import导入。

重命名元器件序号

1）Logic–>Auto Rename Refdes–>Rename–>弹出对话框，选择Use default grid和Rename all

   2）components–>单击more，OK–>单击rename进行重命名

   修改文字大小

   1）Setup–>design parameter–>在text选项卡中点击Setup text sizes，修改线宽【常用值20，25，30，6，3】

   2）Edit–>change，在控制面板的 find  页面仅选择Text；在options页面设置class为Ref Des，New subclass为Assembly_Top，勾选Text block栏选择字号à选择整个PCB板，所有字体高亮显示–>右击done

模块复用

1）首先摆好一个模块，选择菜单Setup–>Application Mode–>Placement Edit–>框选已布局好的元器件

   2）右击其中某个元器件，选择Place Replicate Create–>右击选择Done，然后再单击一下，弹出对话框，命名保存【模块建立完成】

   3）最后选择未布局好的元器件，右击其中某个部件，选择Place Replicate Apply及刚刚命名的模块à在弹出的对话框中取消Device Name和Value选项，依次单击Seed Circuit->Match中的列表à单击Ok，然后单击一下放置

模块旋转

Edit–>Move在option选项卡中的point项选择User Pick，在find选项卡中勾选symbol–>右击Rotate–>done
