Cadence Allegro 17.2中Design Outline的使用

在cadence allegro 17.2 之前， 电路 板的外观、内部开窗、开孔等均可以通过Board Outline层定义得到。但是到了17.2之后，在输出Artwork的时候，会提示错误对话框，如下：

提示使用DESIGNED_OUTLINE和CUTOUT层来定义你的电路板外观。

当然，你不理会它这个提示，照样使用Board Outlinel来定义电路板外观也是可以的，毕竟输出 Gerber文件 后，电路板厂家才不管你的软件是怎么定义的呢。

但是你要面临两个问题（我目前发现的）。

1. 每次输出Gerber文件都会跳出上述对话框，很烦人。

2. 输出3D图形的时候，看不到电路板哦。

解决 的办法就是老老实实使用Designe Outline层定义电路板尺寸、内部开窗等。如何使用？

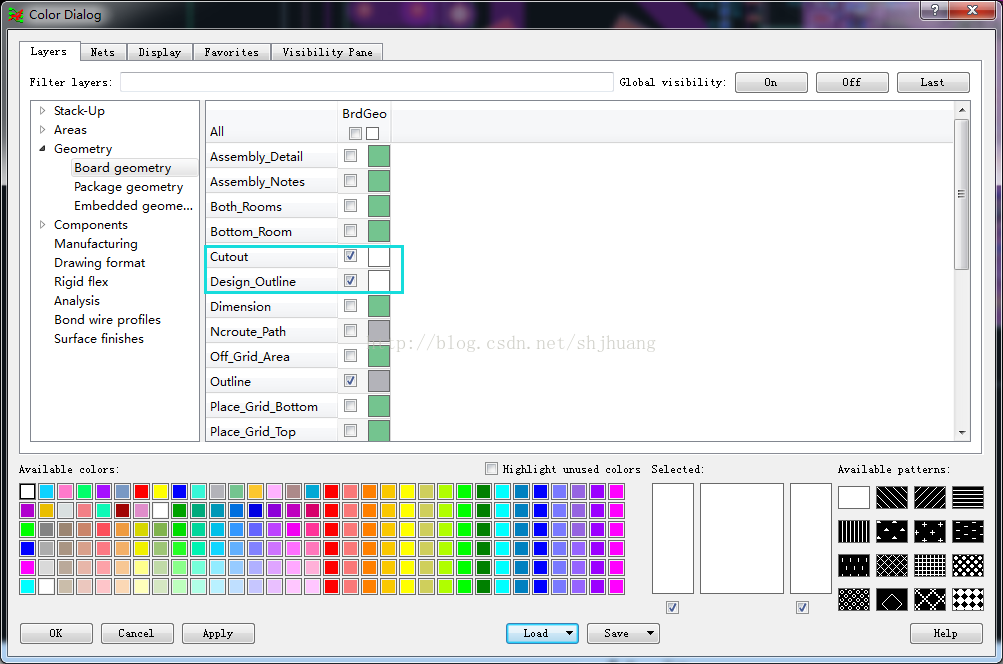

1. 在颜色选择对话框将上述两层颜色打开。

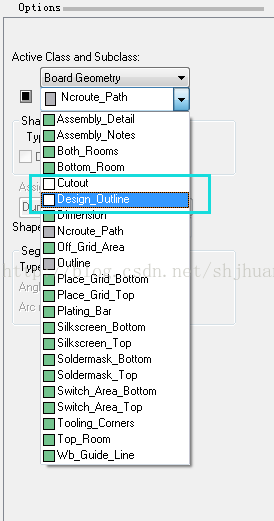

2. 放置电路板外观，及 Design Outline，这个和17.2之前的版本不一样，不能使用画线的方式添加Designe Outline，因为画线时在Board Geometry类中并未能找到Design Outline或Cutout子类。只能通过添加shape的方式添加。

3. 与Board Outline不同的是，电路板内开窗不能使用Design Outline，而是使用Cutout来定义，操作方式参考上面第二点。

以上，就是使用Design Outline和Cutout定义电路板外观的操作方式。

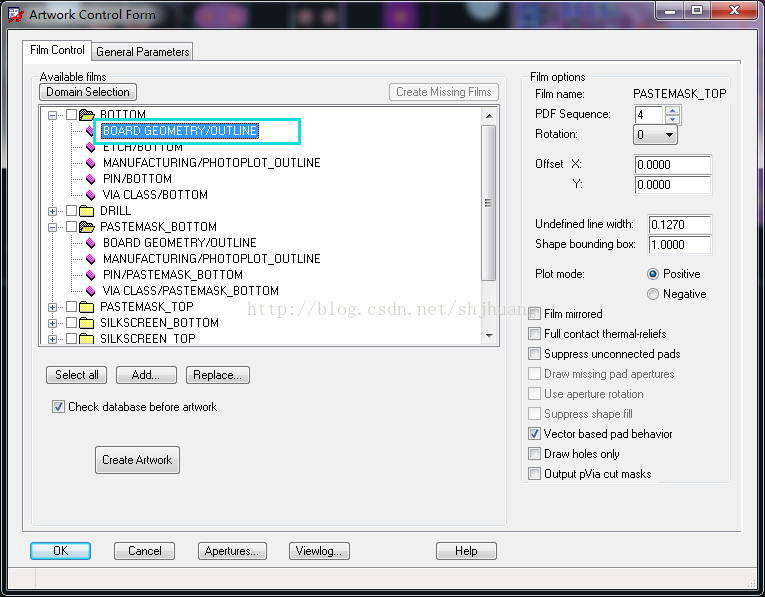

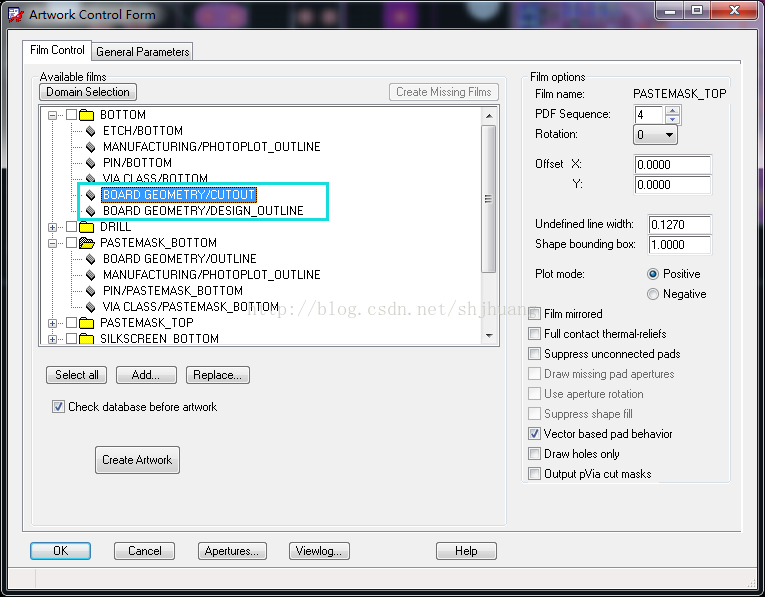

最后你需要去掉刚才收到的那个烦人的对话框，做法就是：打开Artwork Control Form将每层的BOARD GEMOETRY/OUTLINE去掉，替换成DESIGN OUTLINE和CUTOUT即可。
