【Cadence 16.6—Day6】PCB绘制前期准备设置

1. Assign Color命令的使用

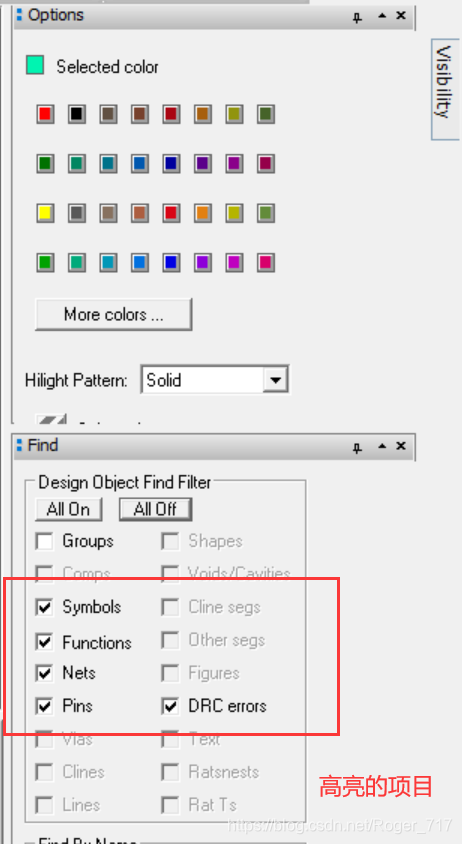

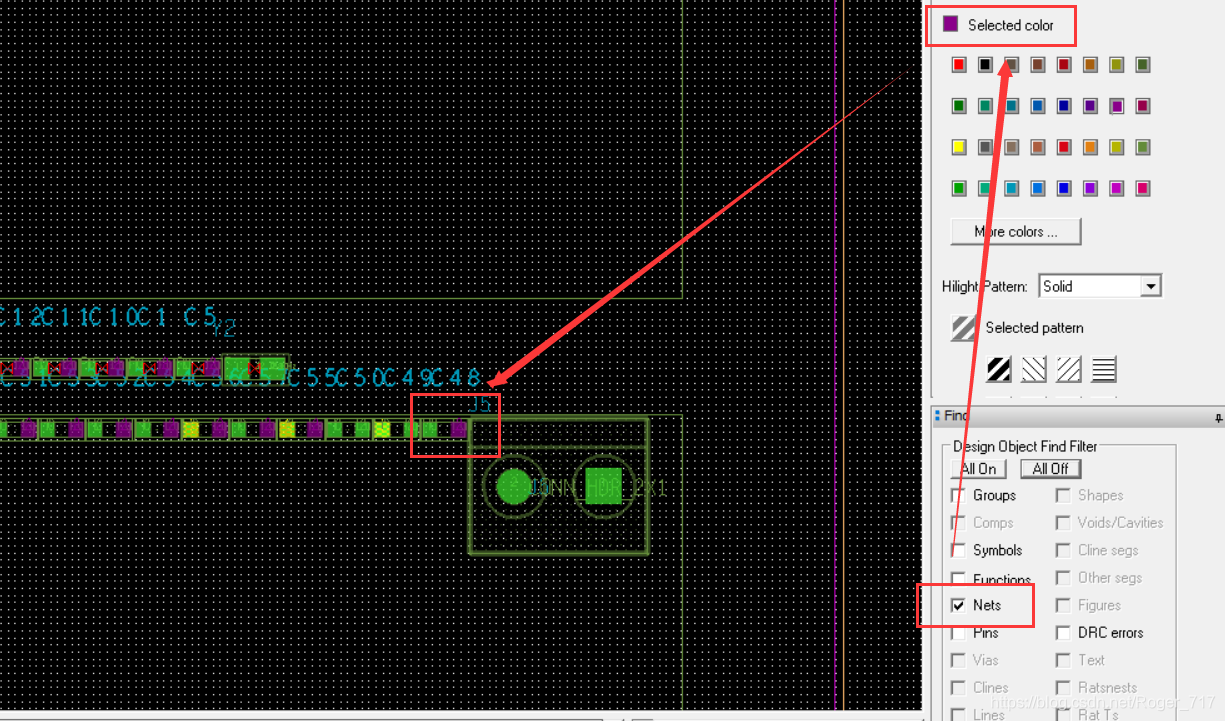

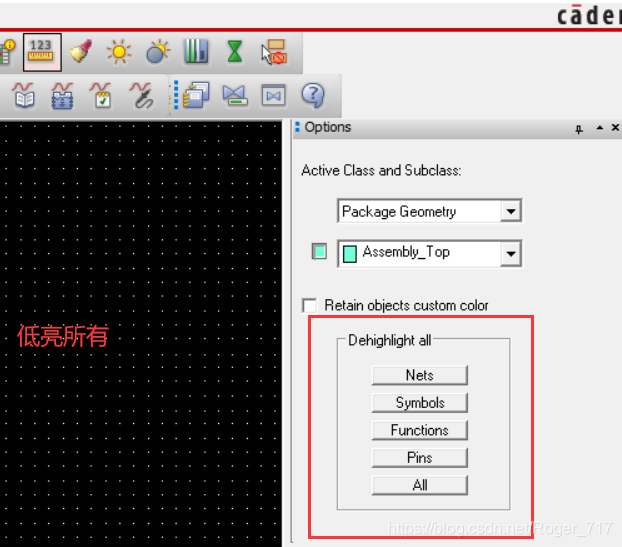

1.1 高亮网络

目的是对网络和器件的高亮处理。

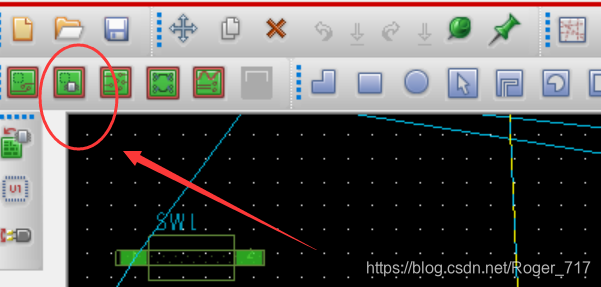

高亮选择Net -> 选择网络。

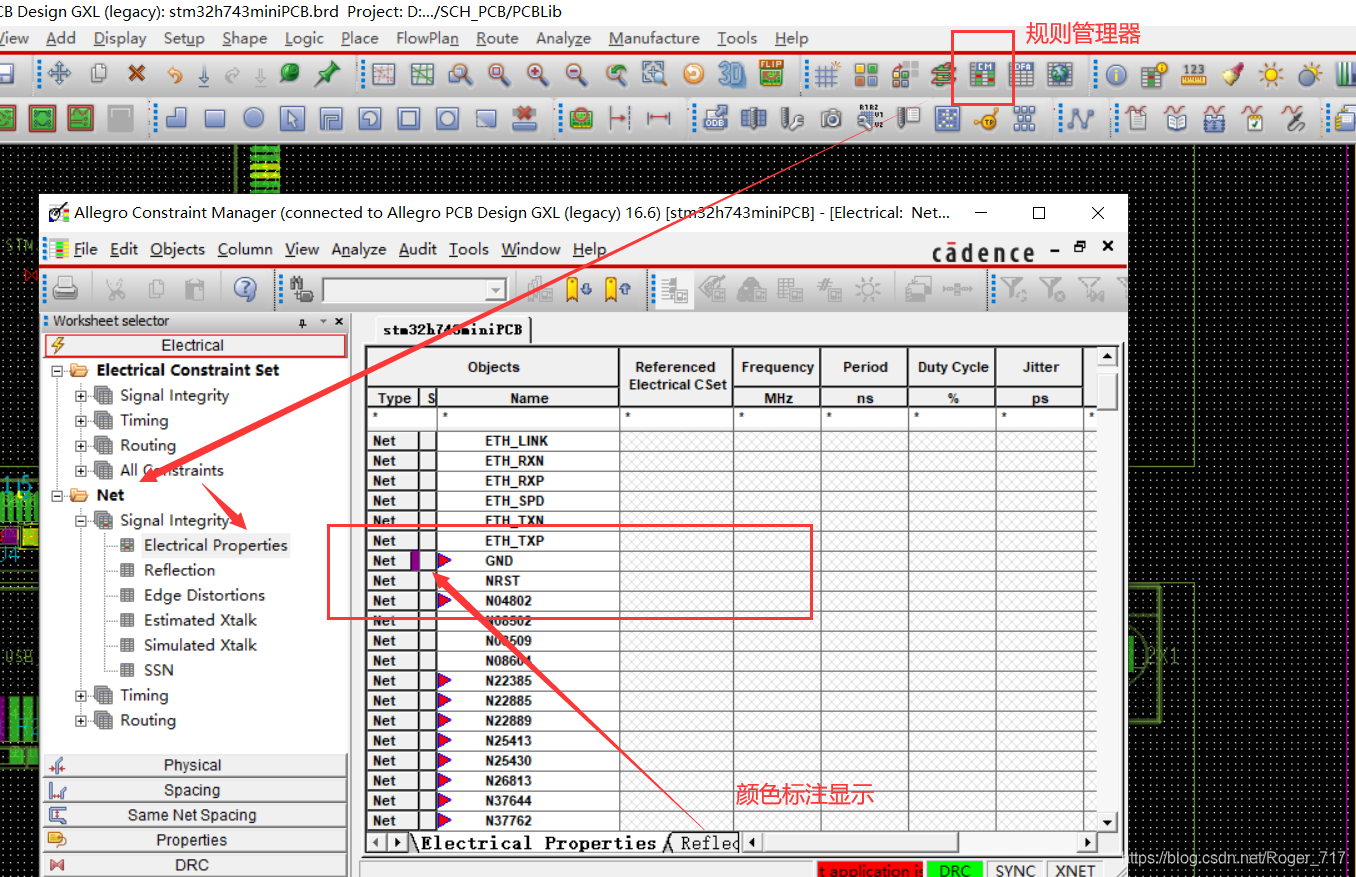

或者查看规则管理器，红色箭头表示高亮，左侧颜色表示高亮的颜色。

或者高亮总线。

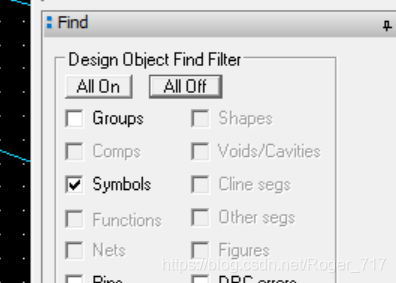

1.2 高亮器件

用于标记丝印布置完毕。

2. 调整丝印大小

2.1 更改字体的大小

使用 Allegro 进行PCB设计时，有时需要更改丝印的大小及粗细，进行这些操作的具体方法如下。

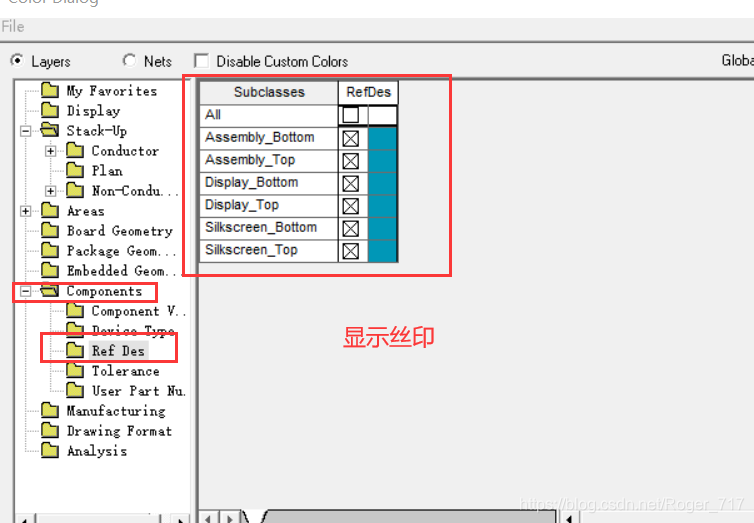

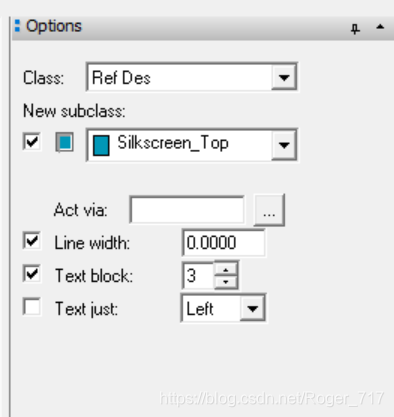

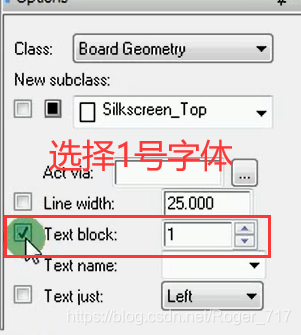

菜单栏选择Edit-->Change，右侧弹出Options选项，选择Class : New subclass = Ref Des : Silkscreen_Top，设置Text block，后面的数字代表字号的大小，如下图。

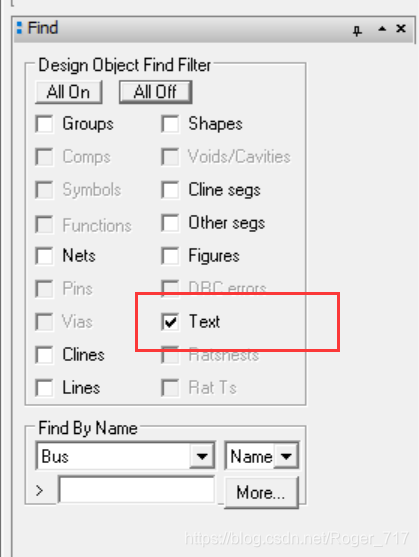

在Find选项中单选Text项，方便丝印选择。

设置好之后，在绘图区点选丝印可单独修改丝印字体的大小；框选一个区域，可修改区域内的所有丝印字体大小。

2.2 更改字体粗细

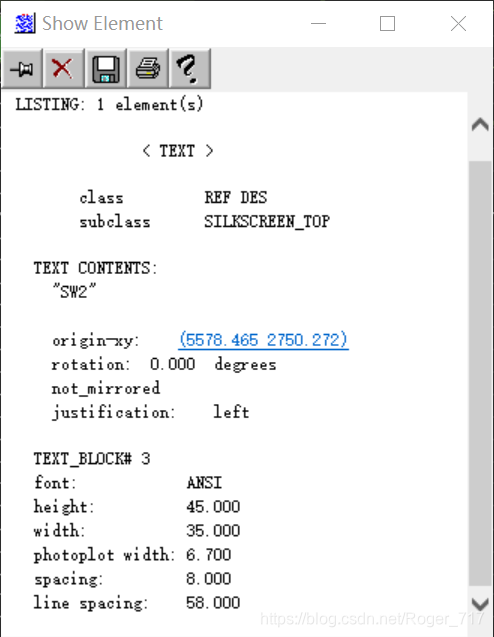

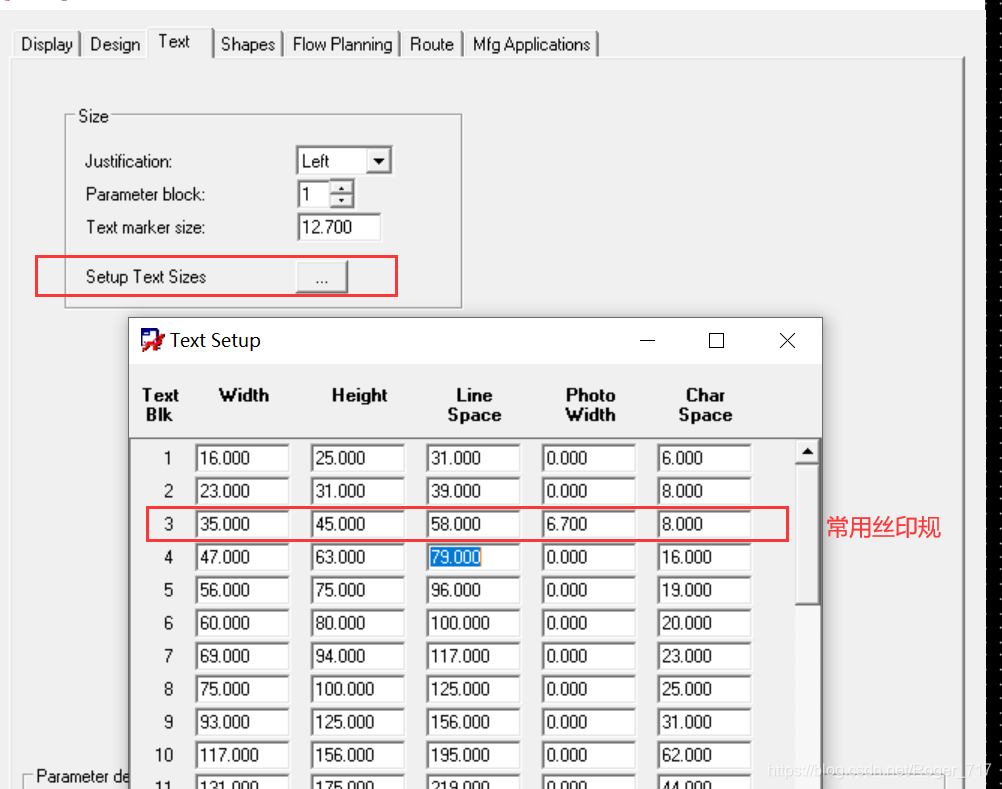

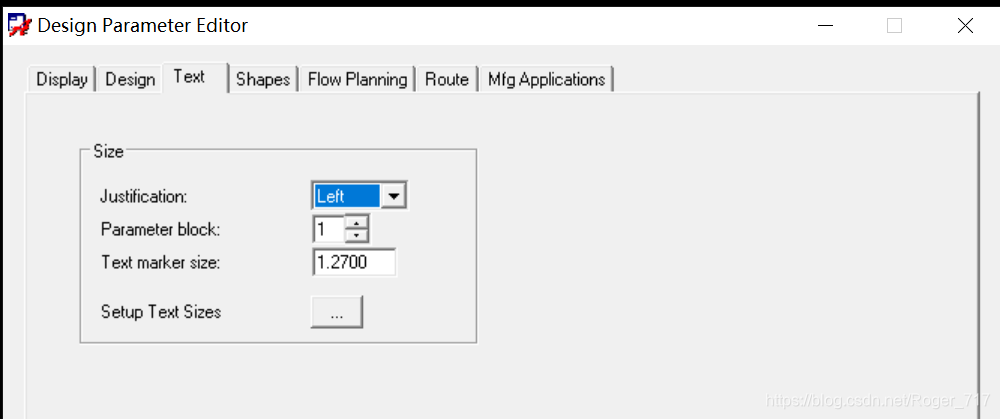

菜单栏选择Setup-->Design Parameters，再选择Text，即可出现如下界面。

调整Photo Width，即可达到调整线宽的目的。

Text Blk：字体编号

Width：字体宽度 35

Height：字体高度 45

Photo Width：字体线宽 6

丝印线宽进来不低于4mil，一般丝印6mil线宽。PCB在调整丝印的时候文字一般有几种规格，高密的 20（字宽）/25（字高）/4（字粗）  常用 25/30/5 空间比较大35/45/6

3. PCB设置自动保存

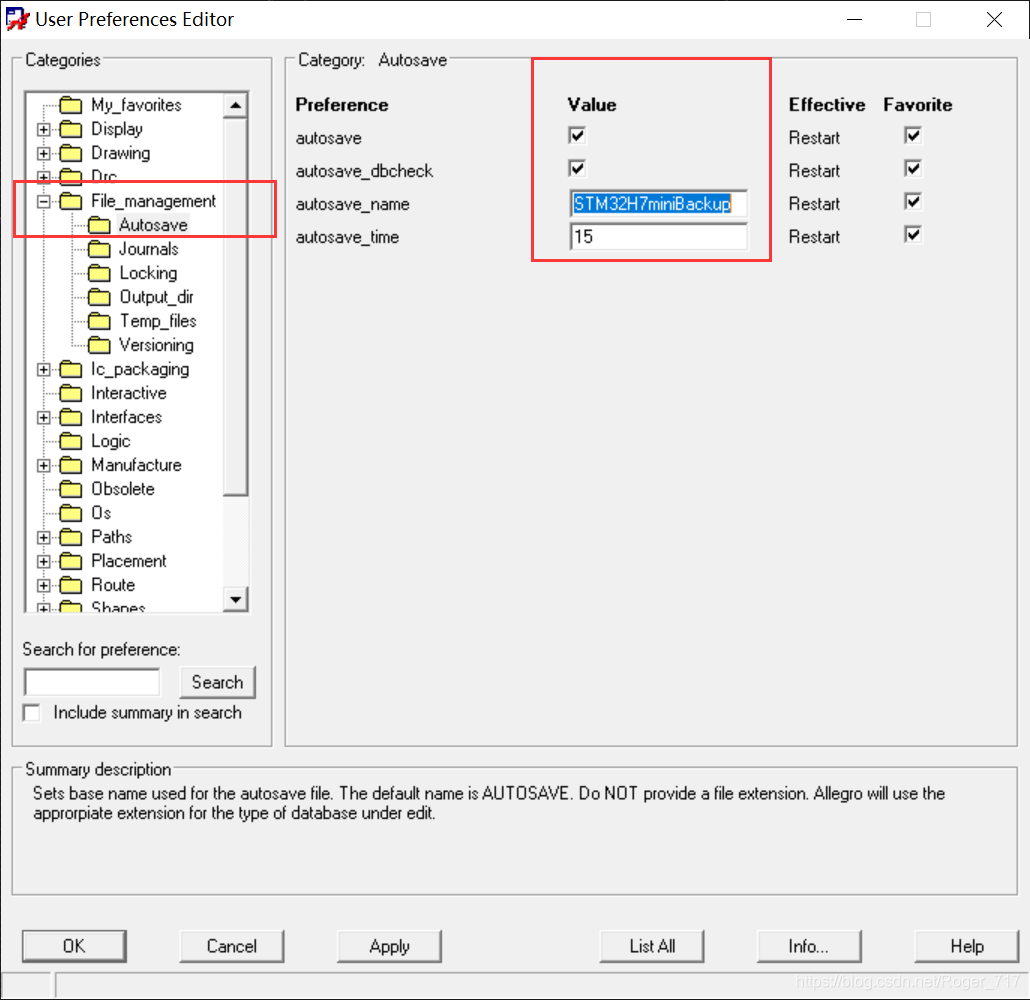

菜单Setup > User Preferences...

在User Preferences Editor  窗口中，选File_management > Autosave，在这里，即可设置自动保存的文件名和时间间隔

utosave:是否 开启 自动保存，若需要开启，请将其选中

   autosave_dbcheck：自动保存前是否进行dbcheck，选中保存时间可能会长几秒。根据个人情况选择

   autosave_name：自动保存的文件名，会先当前pcb目录下生成一个以该名称命名的文件。

   autosave_time：自动保存间隔时间，单位分钟。可设置10-300分钟。

   设置好各项参数后，点击确定即可。

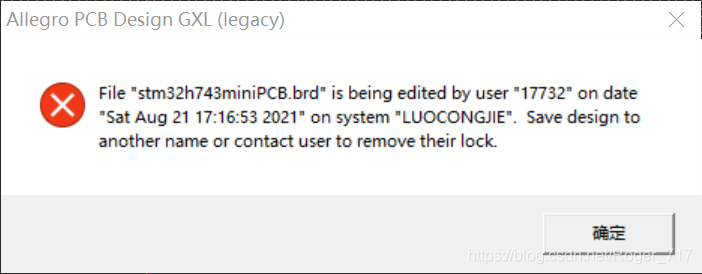

4. 文件编辑时被锁定了

存为另一个文件名，或是与锁定者联系。

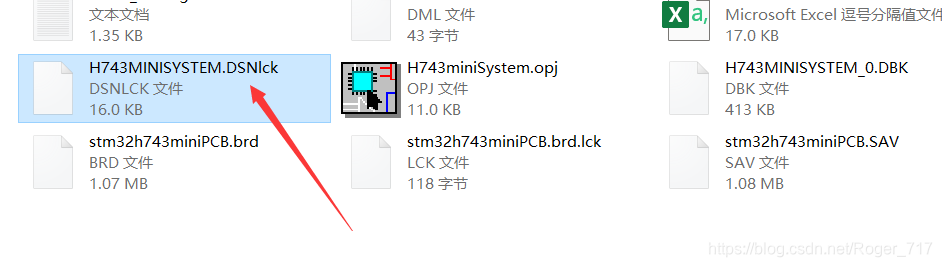

删除文件夹下面同名的.lck文件就好了。

5. 如何快速布局

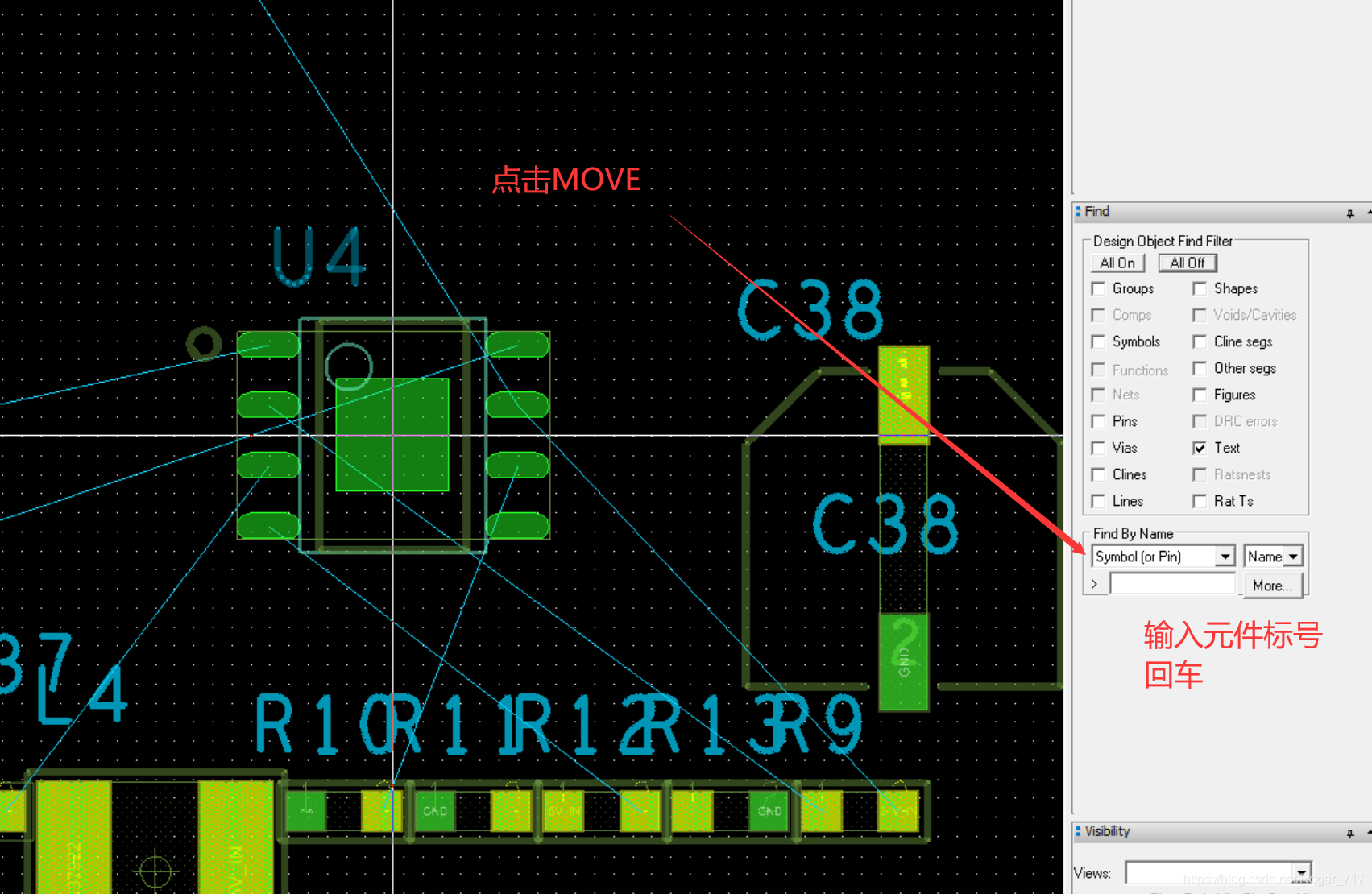

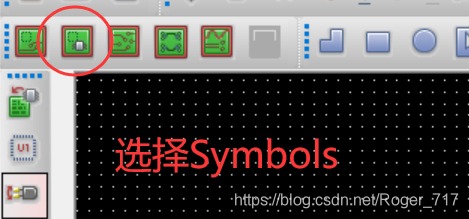

MOVE命令开启，之后在Find By name命令框输入要摆放的元器件

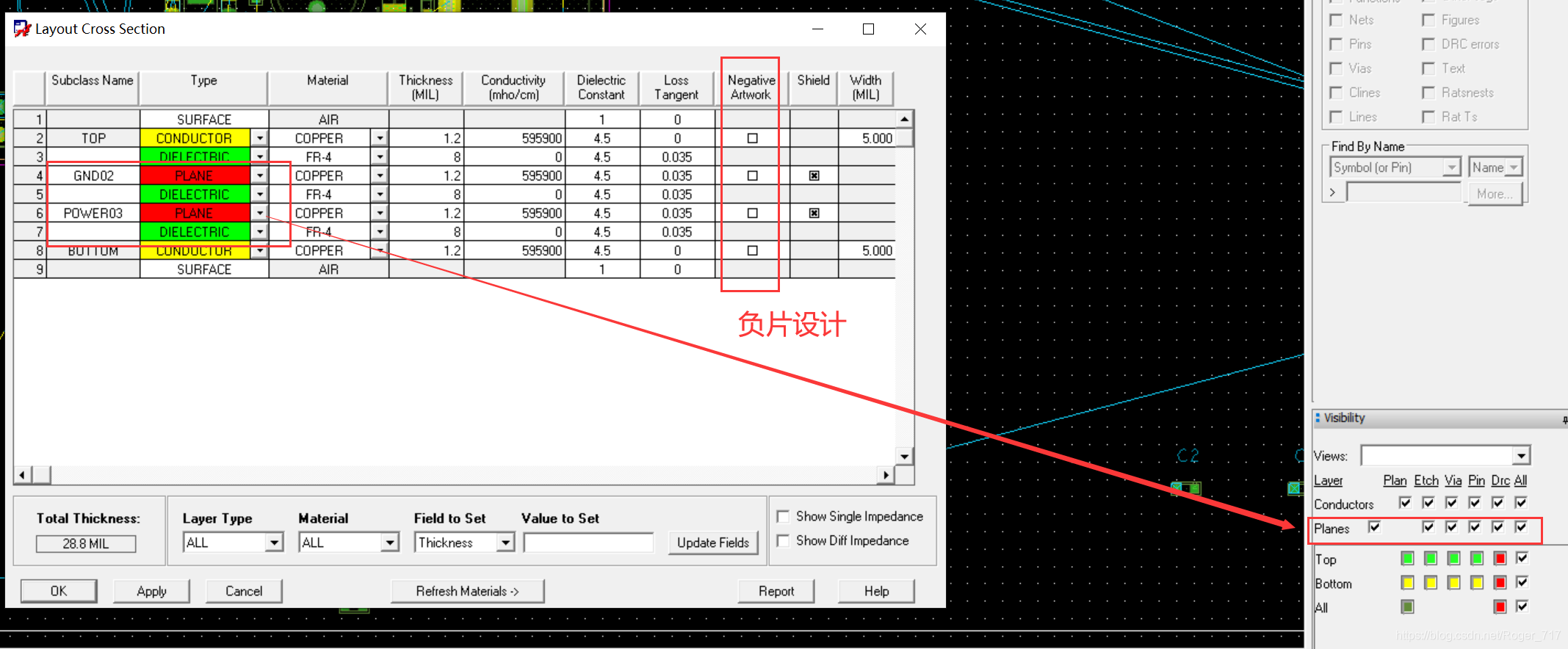

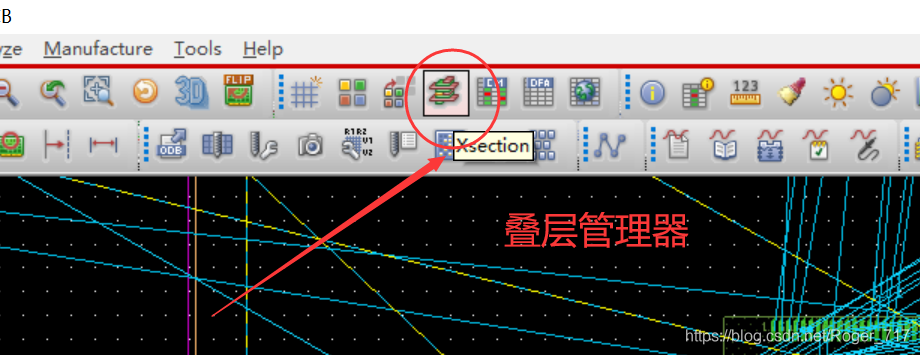

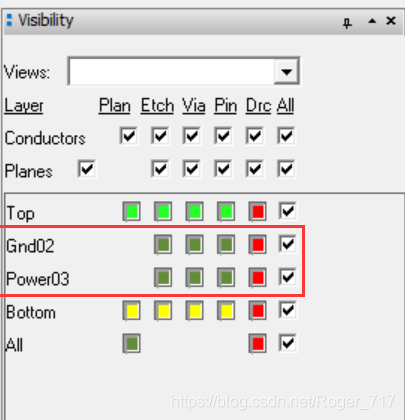

6. PCB层叠4层设置

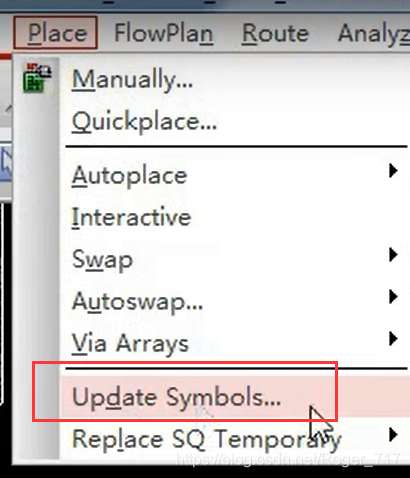

7. 更新误删除丝印元件

然后选择元器件，右击选择Refresh Symblis instance

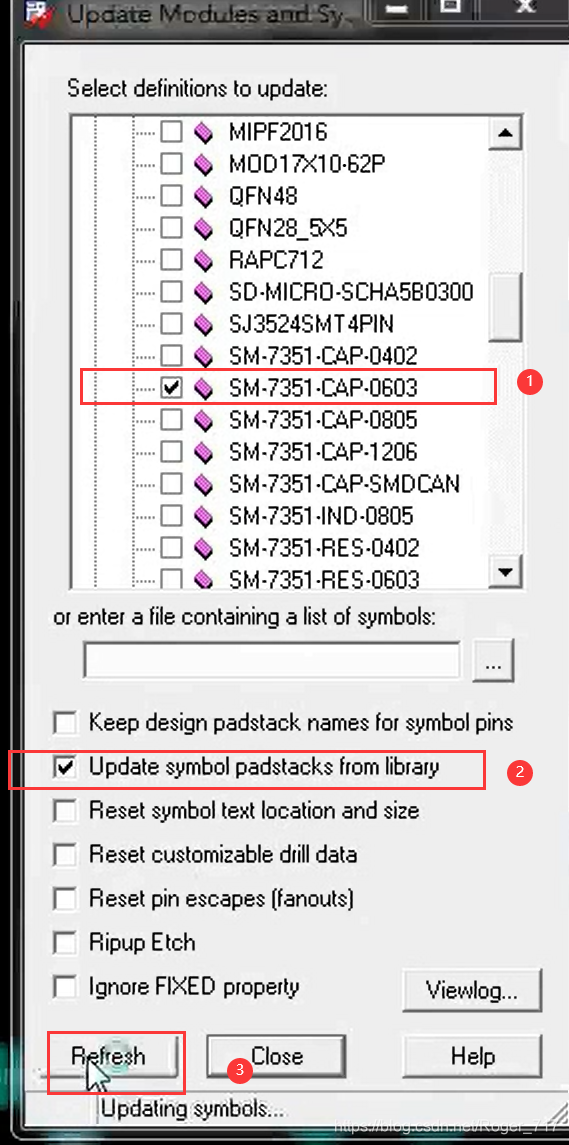

8. 更新封装

找到Package Symbol

9. 元器件对齐

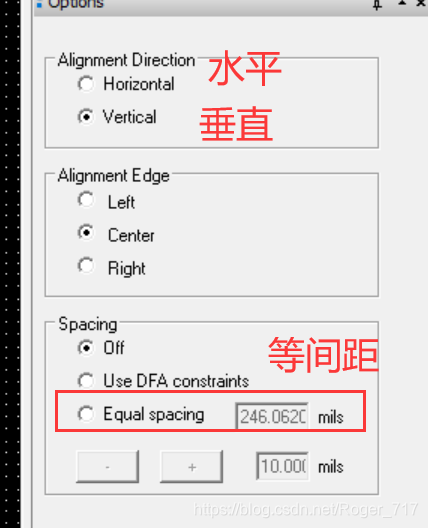

框选要对齐的元器件，选择其中一个基准，点击右键选择：Align components

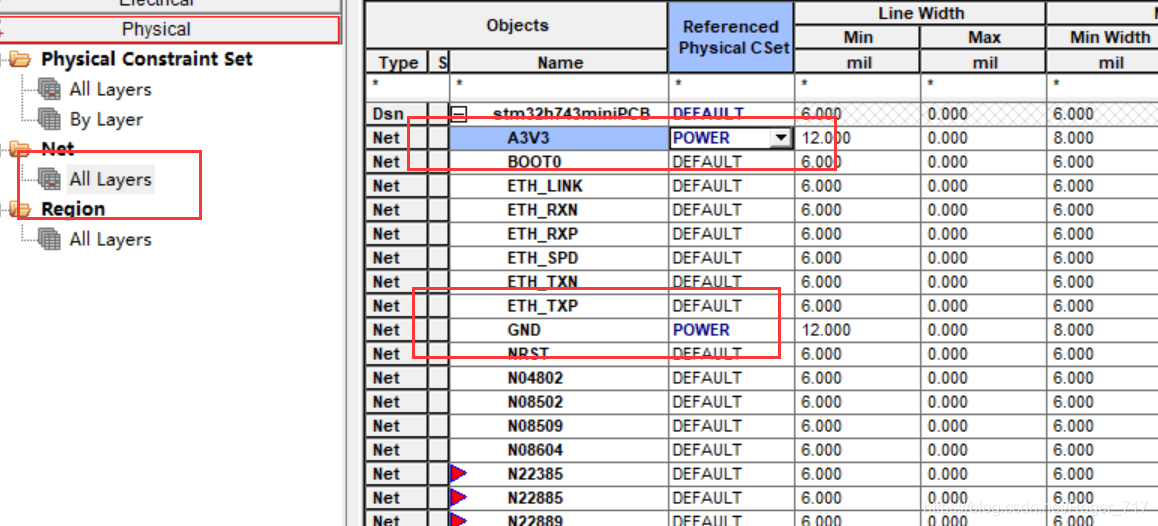

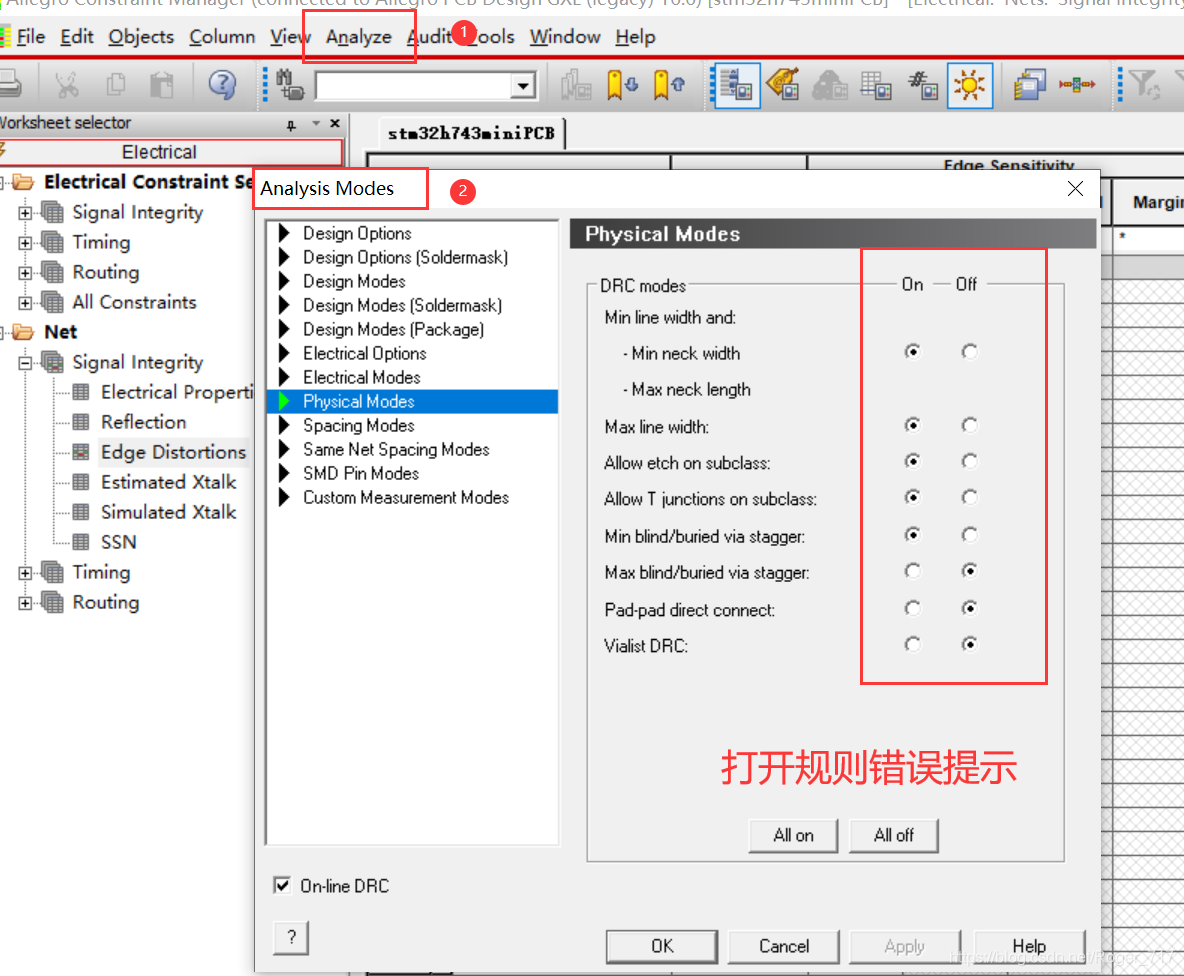

10. 物理规则设置

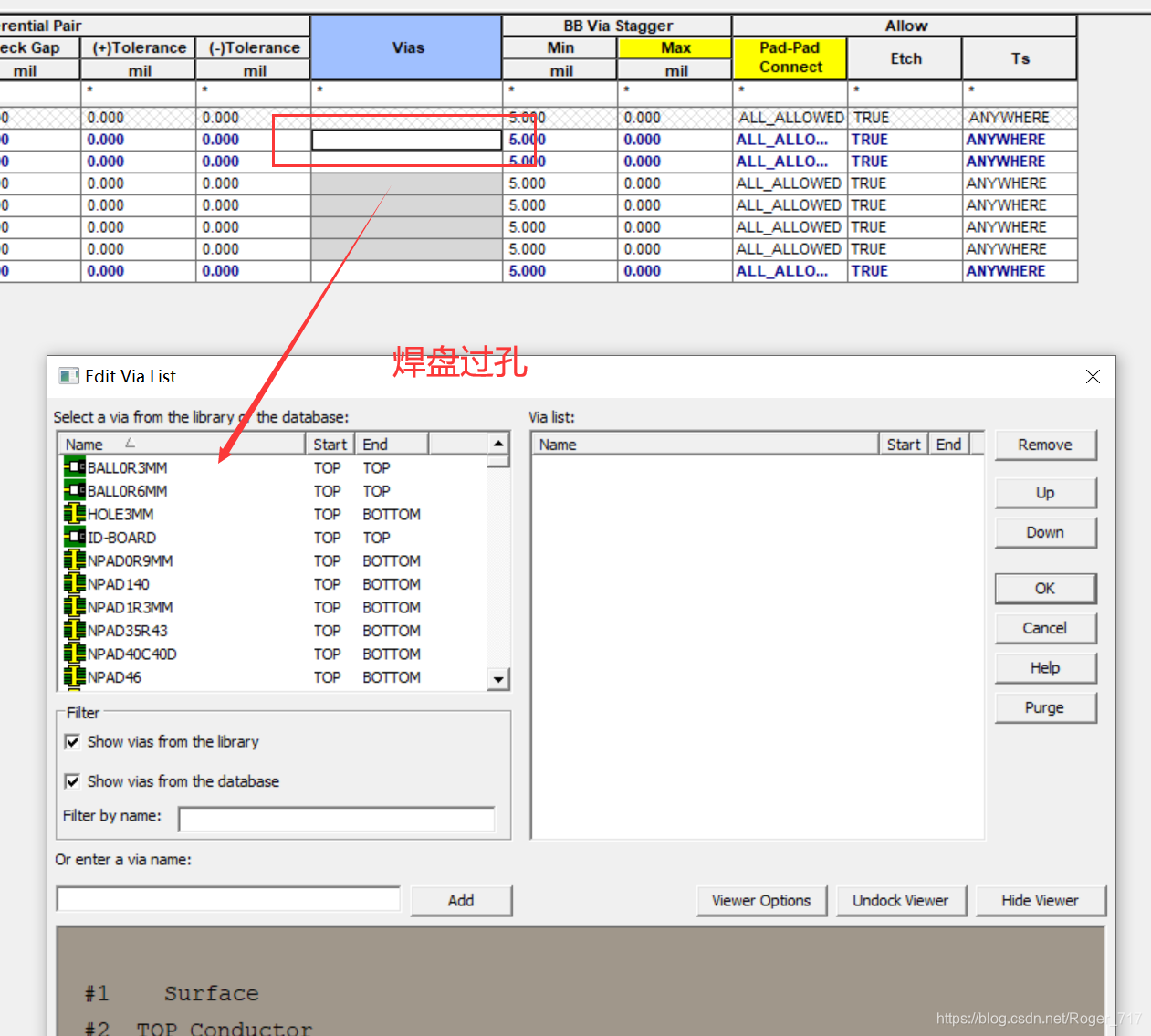

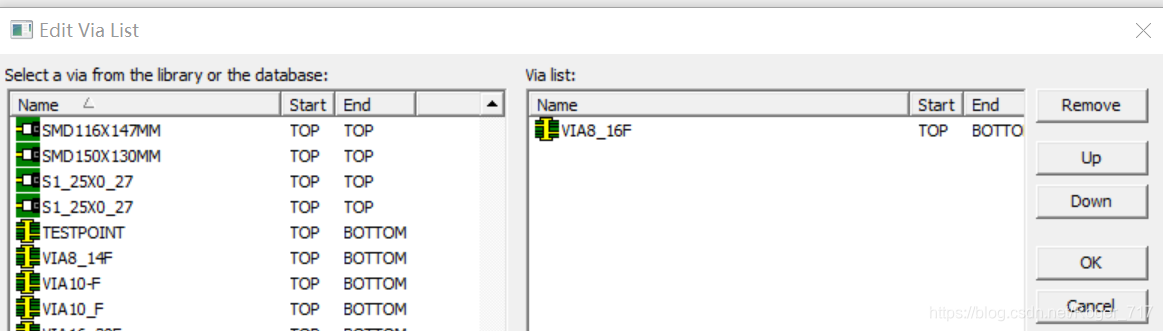

11. 设置过孔类型(8/16、12/24mil)

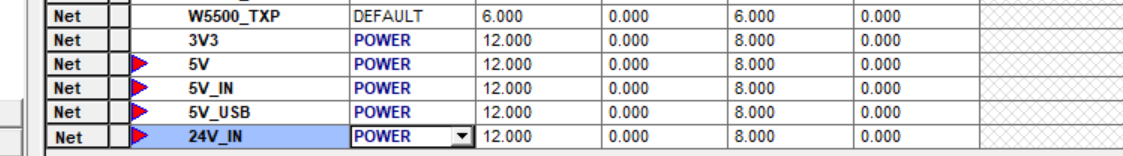

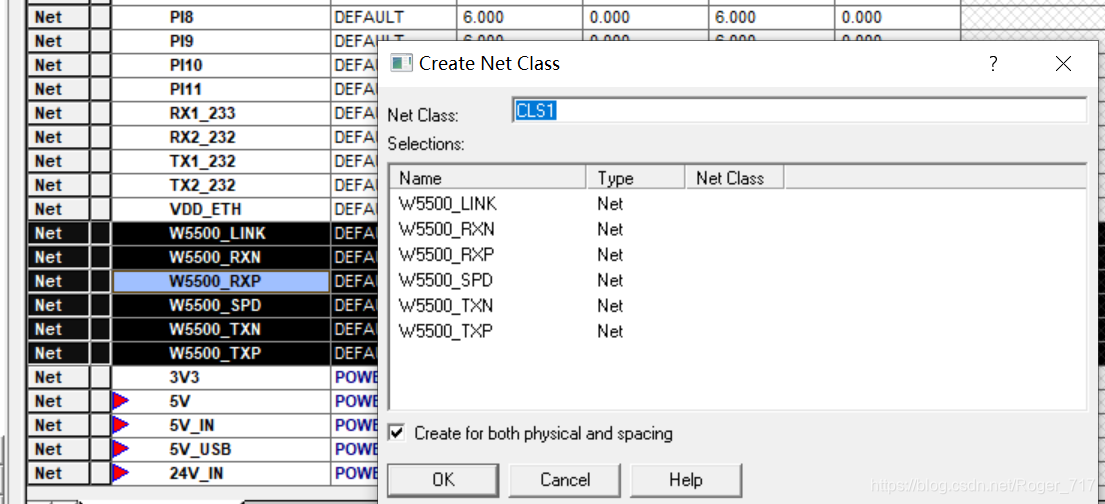

12. 创建Power NetClass

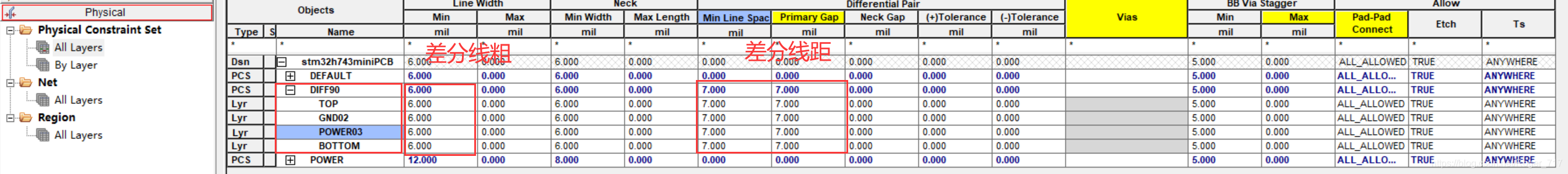

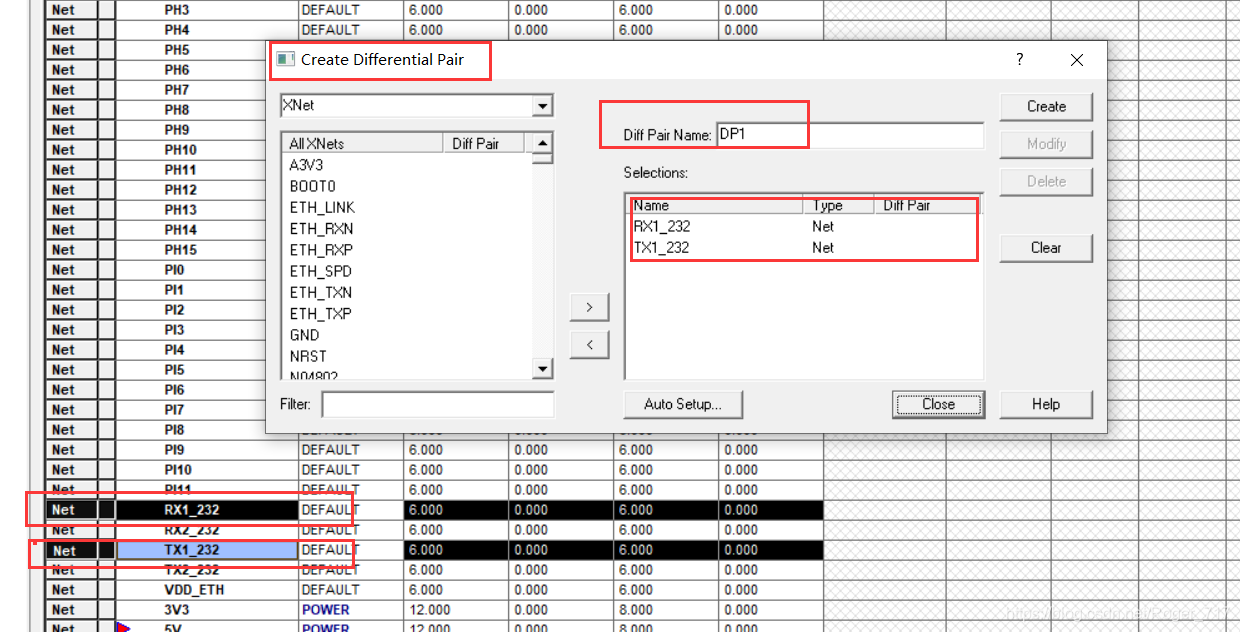

13. 创建差分对

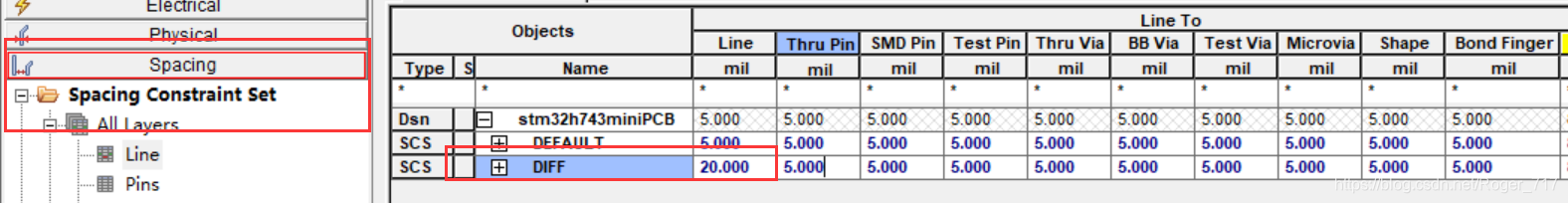

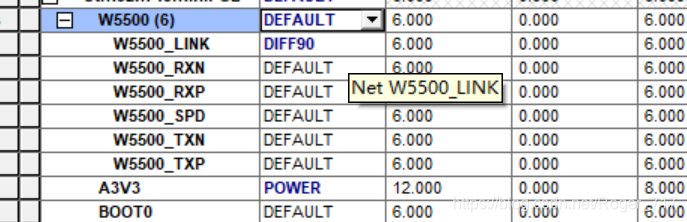

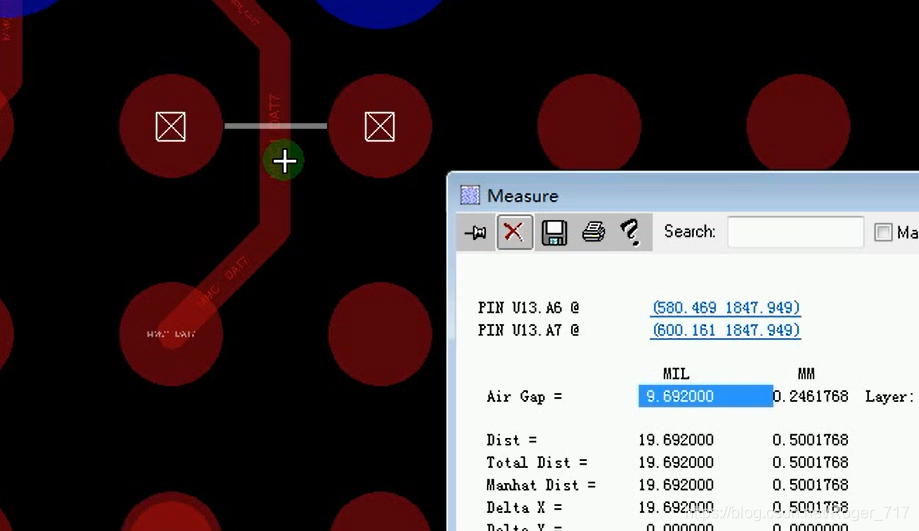

14. 设置间距规则

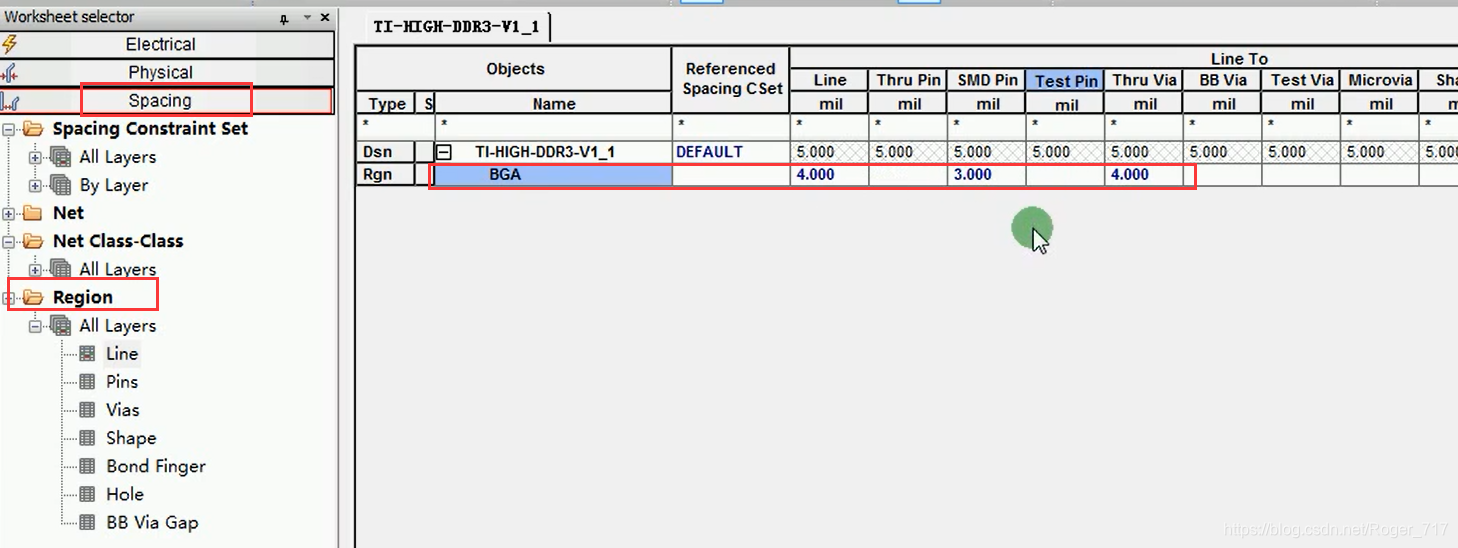

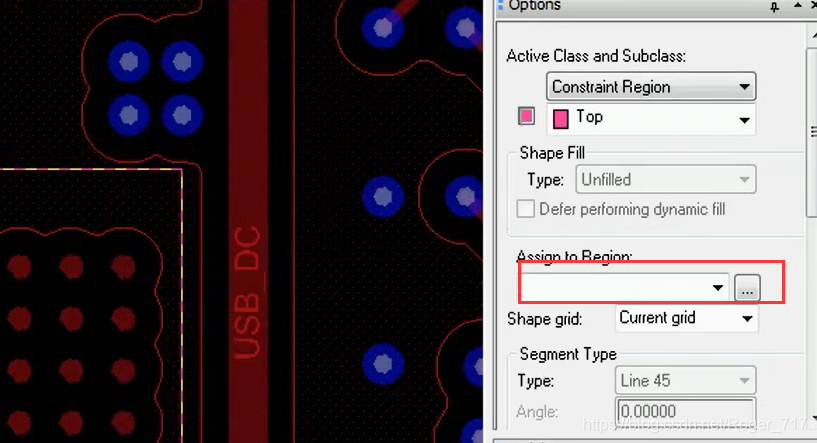

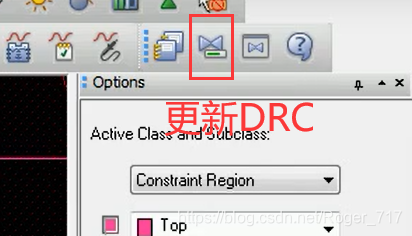

15. 设置区域规则

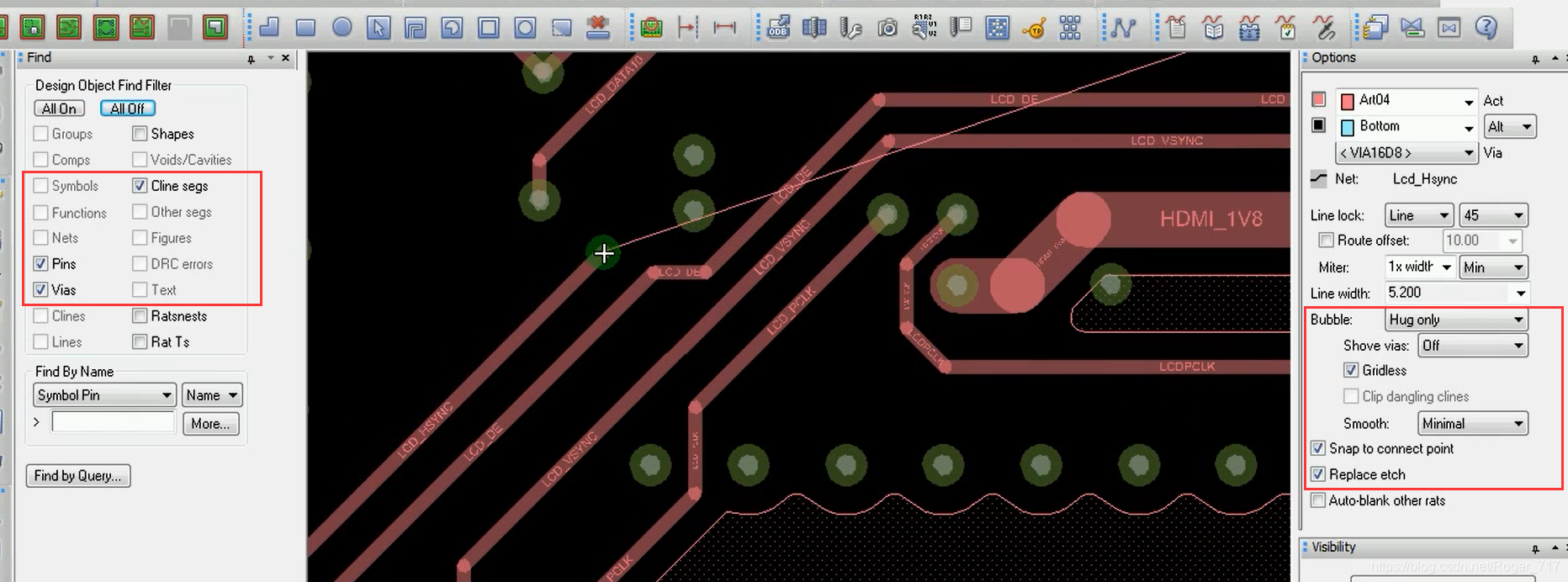

16. AIDT走线Route -> Auto   - intreactive Delay Tune

Route -> Auto - intreactive Delay Tune

然后点击要绕等长的线。

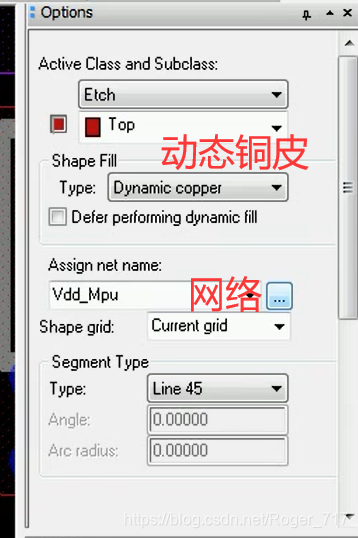

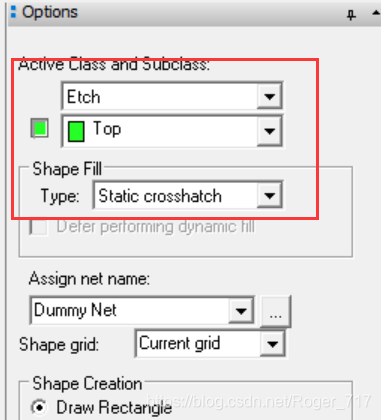

17. 铺铜操作

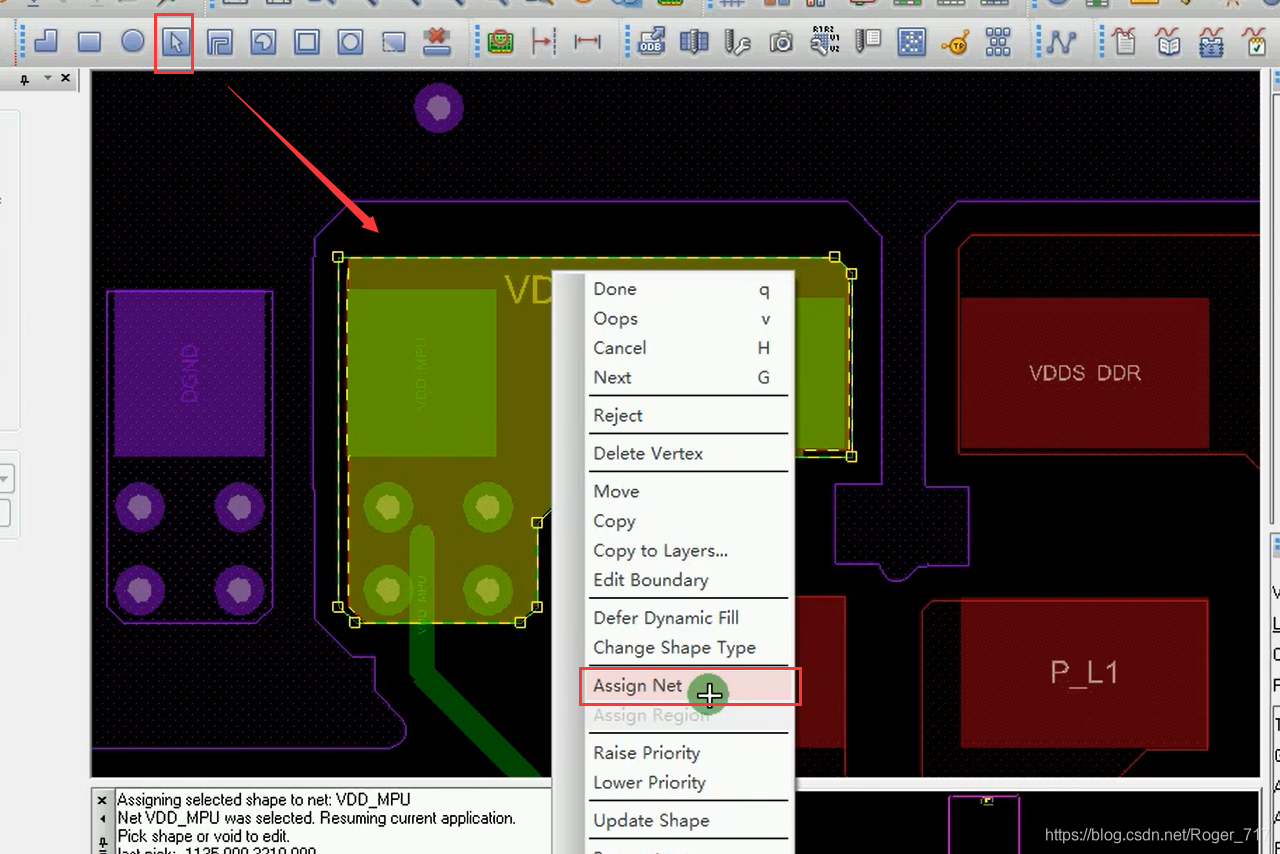

或者右键Assign Net 再点击网络，之后再绘制铜皮。（静态铜皮不避让，动态铜皮避让）

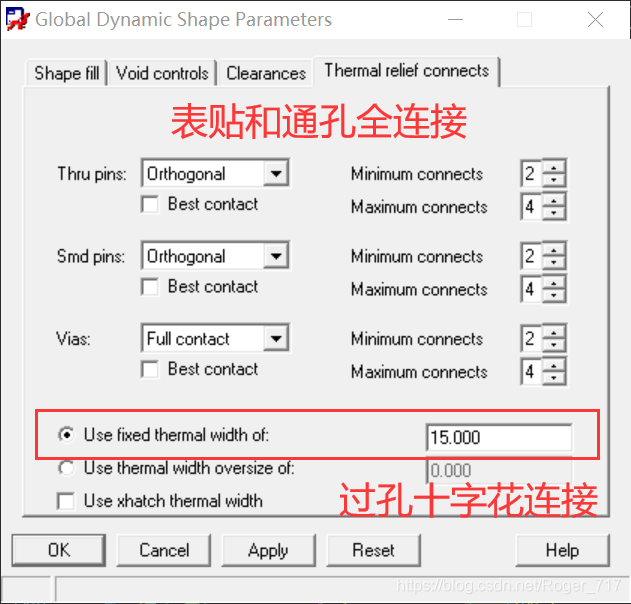

17.1 十字花连接 Shape -> Global   Dynamic Params

17.2 绘制网格铜皮

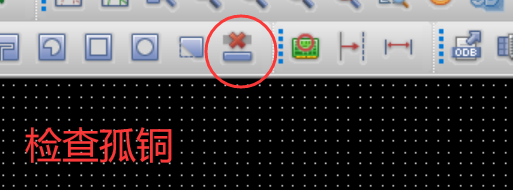

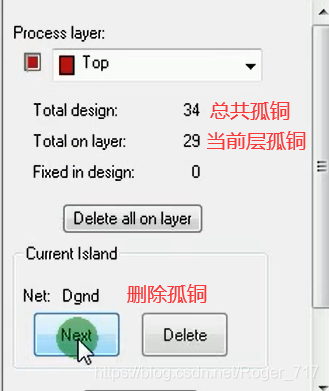

17.3 删除孤铜

17.4 删除铜皮

点击菜单栏上的红叉delete，然后在左侧的Options和Find栏勾选shape，就可以删除了。

17.5 隐藏覆铜

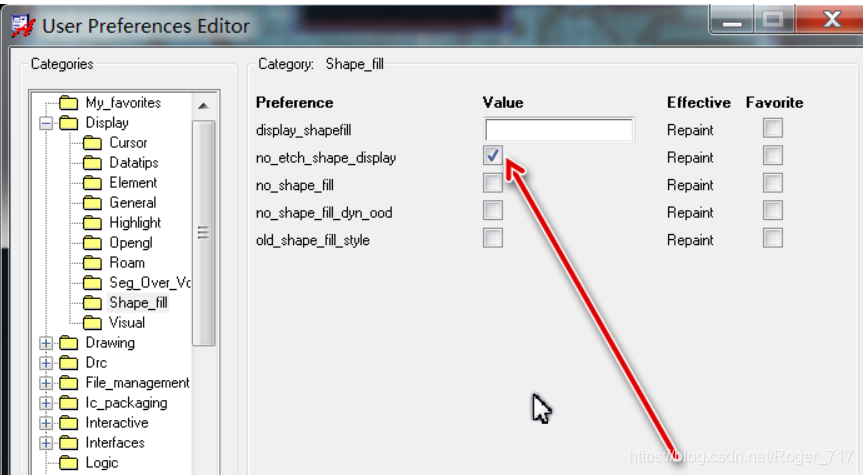

Setup->User Preferences…-> Display  ->Shape_fill->no_etch_shape_display选项打勾则隐藏，否则显示。

18. 设置文本参数

Edit -> Change Find选择Text
