Cadence Allegro导入DXF文件的方法

PCB文件的板框一般为dxf文件形式。在设计异型板和有特殊规格需求的电路板时需要将对应的dxf文件导入到pcb工程中。

     该操作可分为两步：

     1.将dxf文件导入到工程中。

     2.利用导入的dxf文件绘制板框。

导入dxf文件

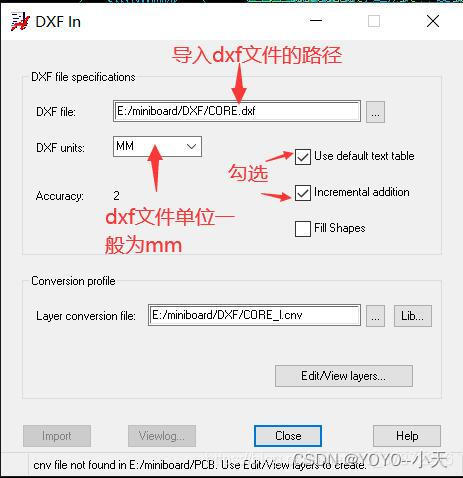

     在pcb editor  软件里点击file->import->DXF。弹出以下窗口。

     在该窗口中需要设置的内容有：

     1.需要导入的dxf文件的路径。

     2.单位由默认的mil改成mm，因为dxf文件的单位一般都是mm。

     3.右边的两个选项框选，令dxf文件的内容额外增加到pcb工程中来。

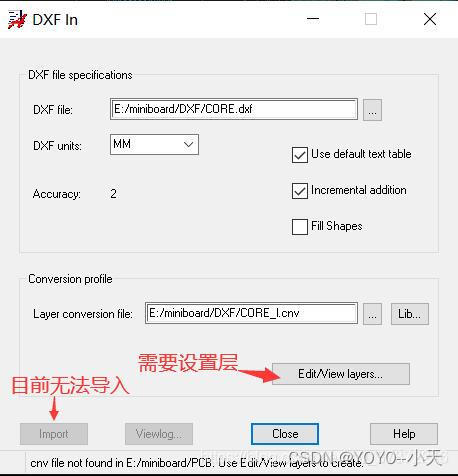

  设置完上面的内容是暂时不能导入的。因为cadence allegro中使用层（class）来管理内容，导入dxf文件不可能凭空放进去，需要给它安排合适的层。

  点击该窗口的edit/view layers，弹出以下窗口。

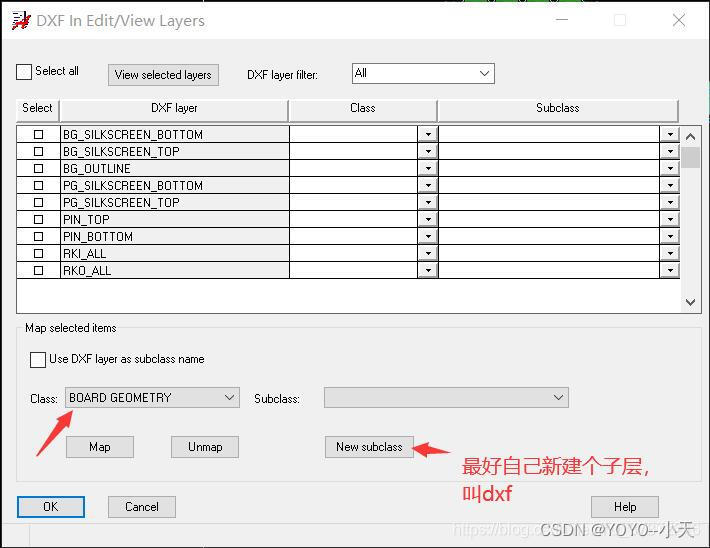

  在view layers窗口中将class设置为board geometry，因为dxf文件描述的是电路板的外形（边缘），此外还要为其设置到具体的subclass中。因为默认的所有subclass都是已经被使用的，为了避免干扰应该自己新建一个专门放置dxf文件。

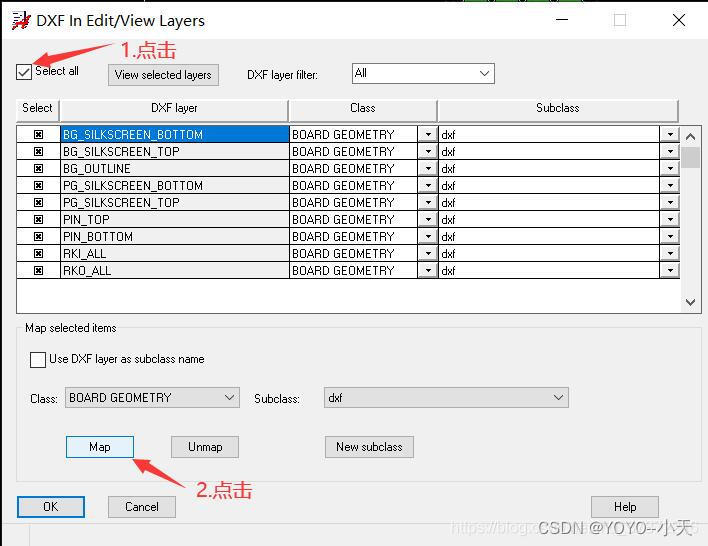

     创建新的子层，命名为dxf。随后点击 select   all，再点击map，可以看到上方的class和subclass都已经填充了内容。

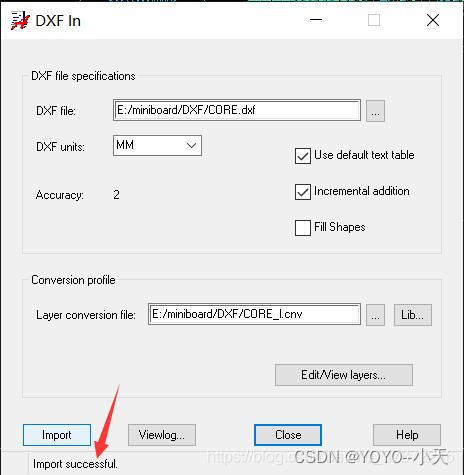

     点击ok回到上个窗口，可以看到import按钮被点亮，这个时候就可以点击导入了。导入成功后会显示import successful。

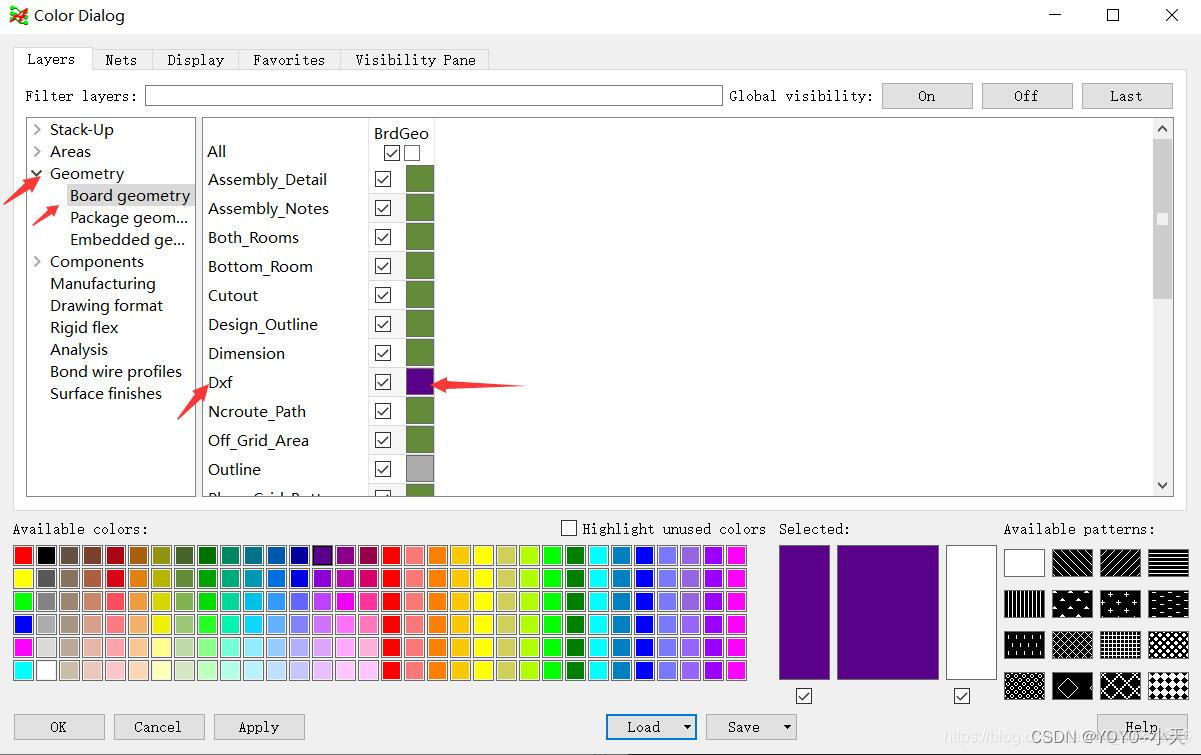

  导入成功后，点击工具栏里的颜色管理器，找到刚才新建的层：geometry->board geometry->dxf。确定其是显示状态（后面有对勾），可以为其赋予一个比较鲜艳的颜色。

  如下图所示，紫色的内容就是dxf文件中的内容，参照此内容来对板框和一些元器件进行参考定位。
  

   将其转化为电路板板框

     在pcb文件中真正的电路板板框可不是刚刚的dxf层决定的，而是靠其原本的outline子层来确定的。因此需要将dxf文件中的外边缘转化为outline层里面的内容，这样在pcb文件中才可以使用。

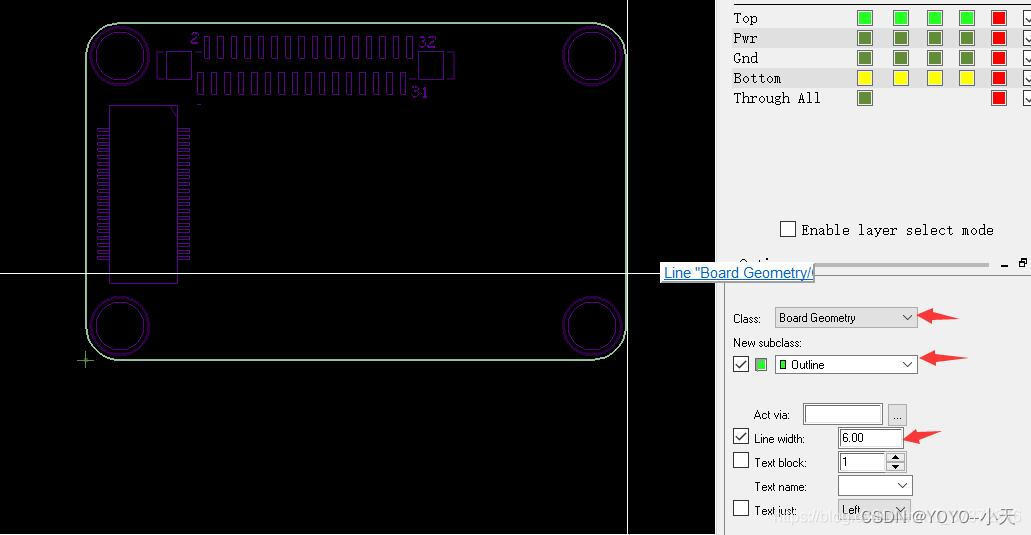

     换层算是老生常谈的手法了，使用的是allegro的change命令。在点击change命令后在右下角的参数选单里选择新的子层boardgeometry->outline，宽度设置为6mil方便观察，然后左键单击dxf层内容的外边框就行了，会发现外边框的颜色变成了绿色，也就是outline层的颜色，说明外边框已经成功导入到了pcb文件中。

————————————————
