初次使用Cadence PSpice仿真功能详细教程

第一次使用Cadence时，总会很迷茫，这么多个软件，应该打开哪个，才能编辑电路原理图，然后进行Pspice 仿真 呢？

Step 1:从一系列Cadence软件里打开Capture CIS,CIS(Component Information System  )指器件信息系统，在弹出的窗口选择Orcad Capture CIS,点击OK。

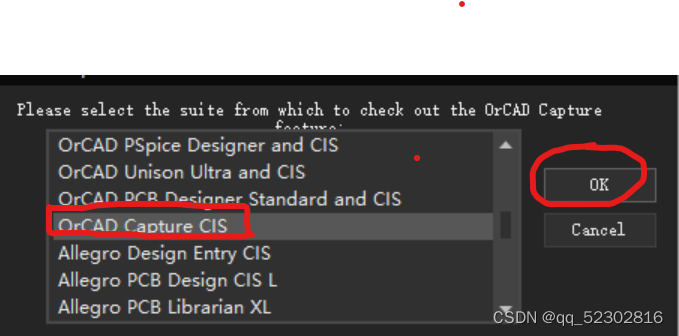

    打开Capture CIS弹出的窗口


Step 2:成功打开Capture CIS之后，出现如下图界面，点击File,新建工程 Project  ,在弹出的窗口设置工程名name和保存地址location。

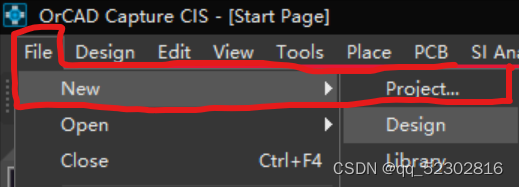

   打开CIS之后，点击File

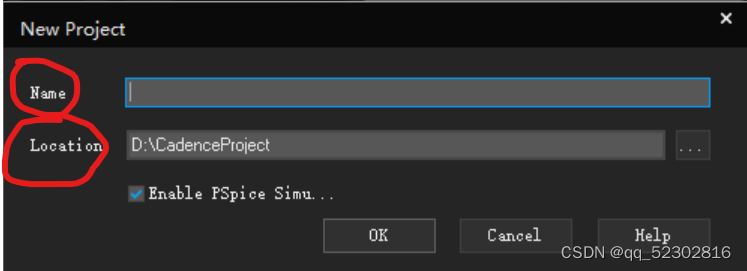

   设置工程名和保存地址

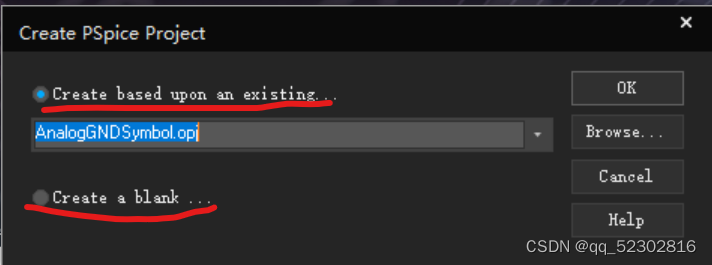

   创建工程，一般选择空白工程


Step 3:在打开的原理图界面，放置器件，放置器件有两种方法，一是按Place->Part,一是按窗口右边的如下图按钮，即可添加器件，第一次使用软件，得添加库，点击Libraries旁边的绿色加号按钮，在capture/library/Pspice添加所需的库，添加完，可通过Par搜索所用器件，选中Part中对应的器件，点击Par右边的放置按钮，即可拖动器件到原理图,连接线，也是两种办法，一种Place-> Wire  ,一种点击窗口右边图标。

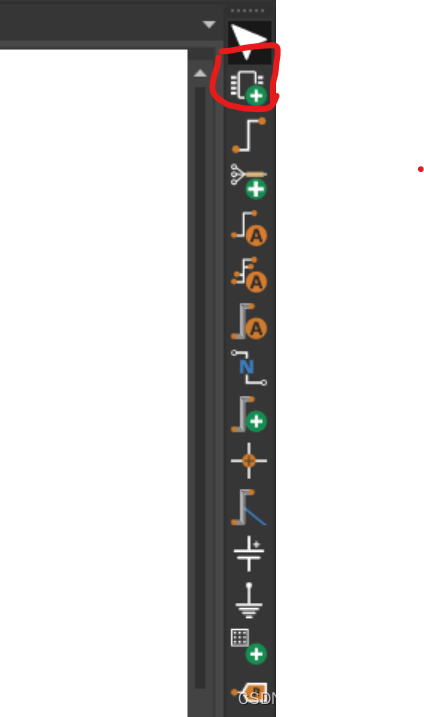

    花圈的是放置按钮，下边的是连接线按钮

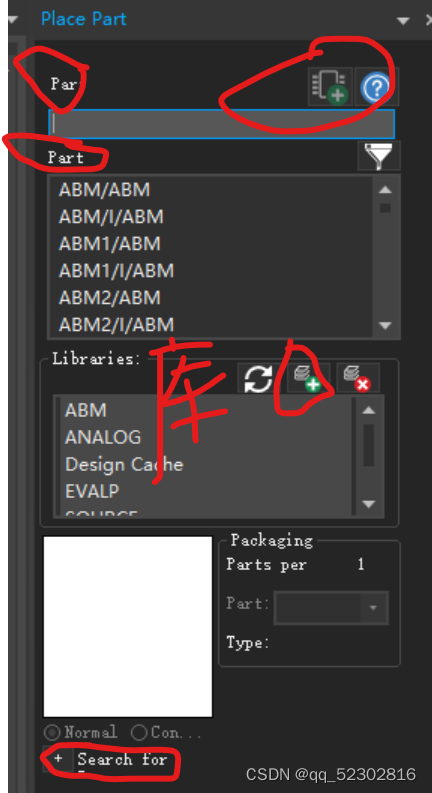

    添加库、放置器件框图


Step 4: 点窗口上方Pspice按钮，创建网表（Create Netlist),主要是为了之后便于分析电阻的电流方向，再点击New Simulation Profile,选择采用什么方法仿真，即可开始仿真。

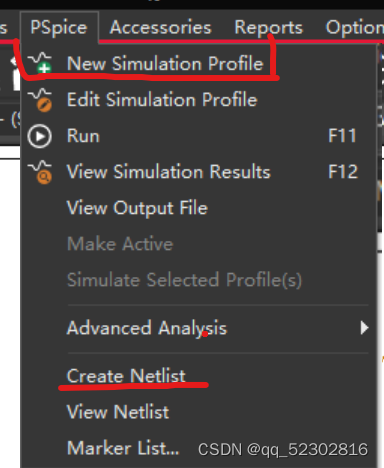

    Pspice所使用相关命令按钮
