四旋翼无人机学习第2节：Cadence工程创建与原理图添加

1. cadence必备工具

其中capture CIS用于绘制原理图、PCB Editor用于绘制 PCB图 、Padstack Editor用来绘制PCB的封装。

2. 新建工程与所需原理图

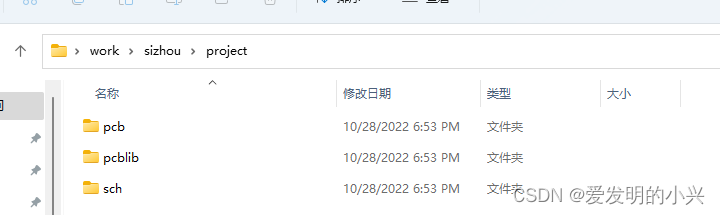

1、 新建文件夹如下图所示。
pcb文件夹用于存放PCB图。
pcblib文件夹用于存放PCB的封装库与3D库。
sch文件夹用于存在工程文件、原理图与原理图库。

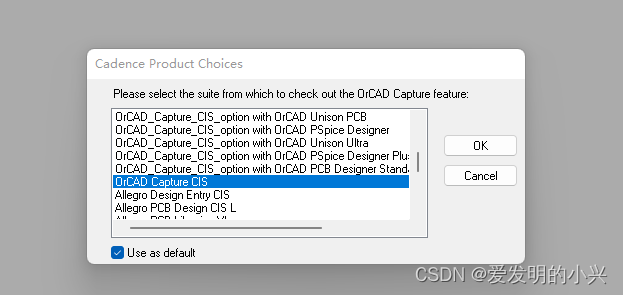

2、 当点开capture CIS的时候，会弹出下图的界面，这里选择OrCAD Capture CIS即可。之后需要勾选Use as default。

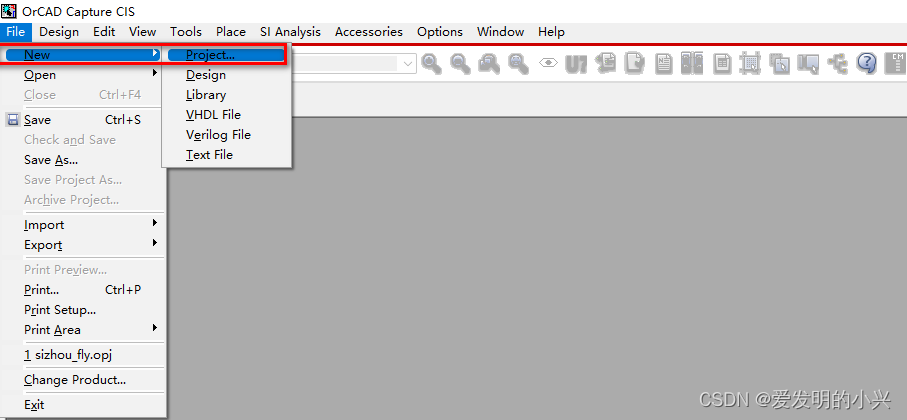

   3、 点击File-New- Project  进行工程的创建。

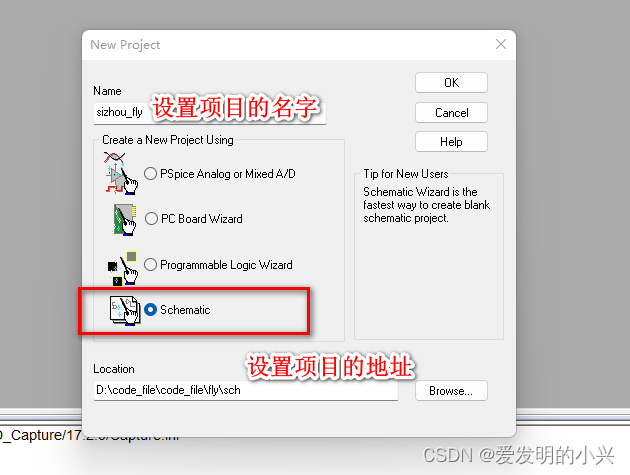

   4、 设置 项目  的名字和保存路径，之后点击OK即可。

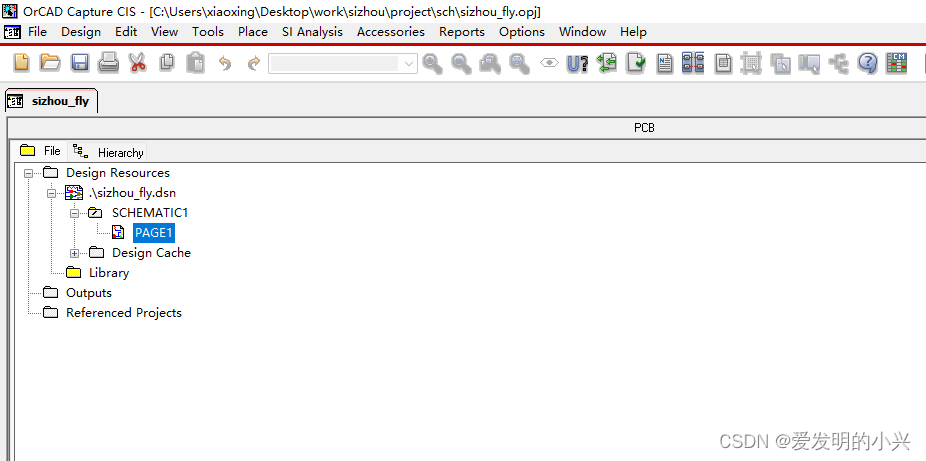

   5、新建工程后的界面如下图所示。

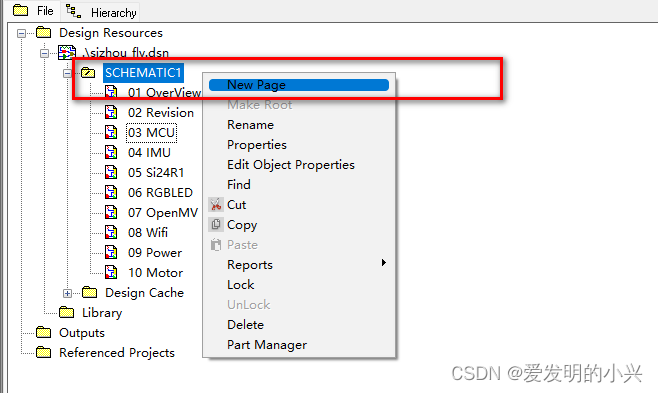

   6、在SCHEMATIC1处右键选择New Page，即可以创建新的原理图。修改原理图的名称需要右键对应的原理图图标，点击Rename即可修改。

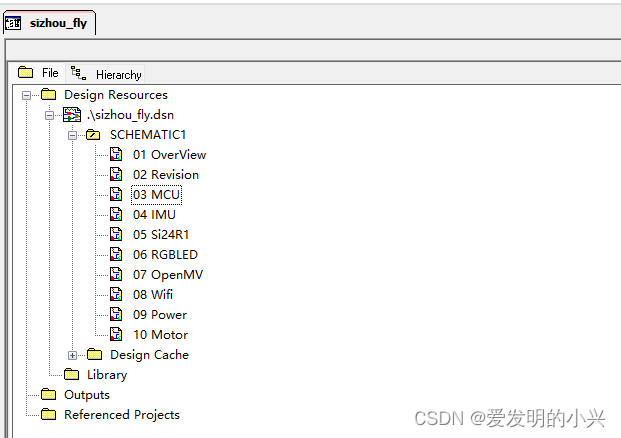

7、按下图进行原理图的命名。

OverView是总体图 Revision是版本更新备注 MCU主要绘制微控制器电路 IMU主要绘制气压计与MPU9250电路 Si24R1主要绘制无线收发器芯片电路 RGBLED主要绘制彩灯电路 Wifi主要绘制wifi模块电路 Power主要绘制电源供电电路 Motor主要绘制马达电机电路

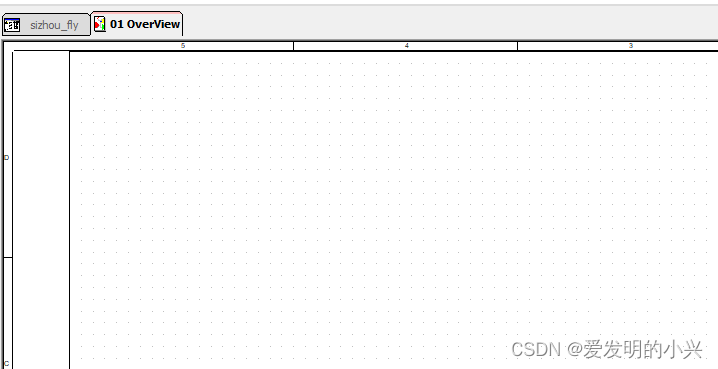

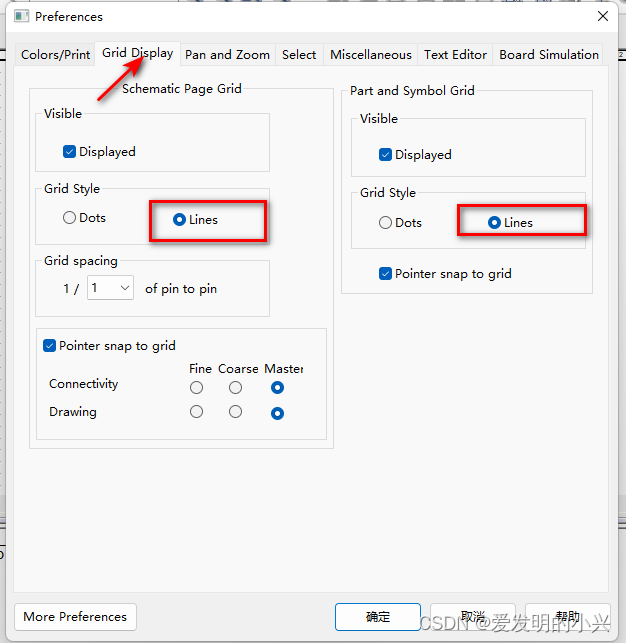

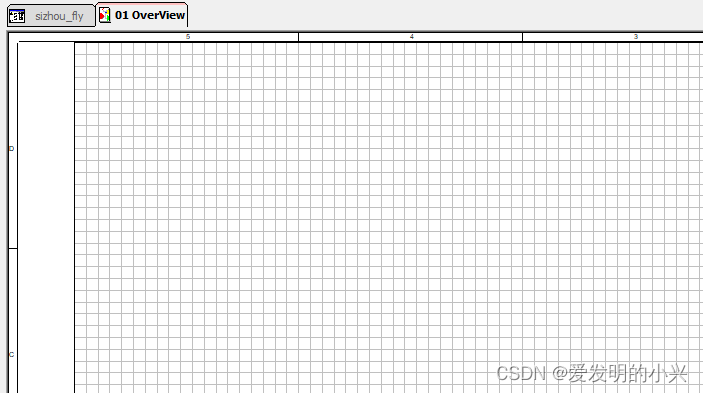

   8、打开一个原理图，可以看出栅格是点状的。如果想修改栅格的格式，需要选择Options-Preferences。

3. 添加自带元器件库

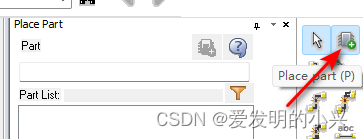

点击place part图标。

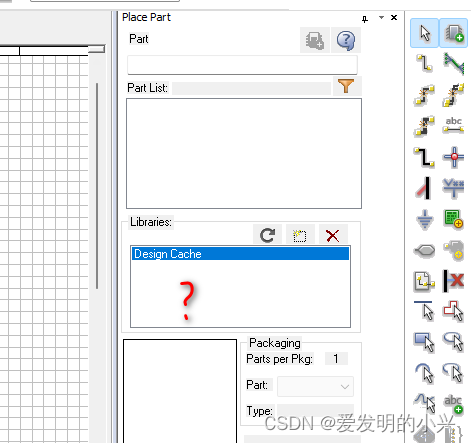

当我欣喜的准备放置软件自带的元器件的时候发现，咦，元器件库去哪里呀。在库里只有一个Desgin Cache选项。

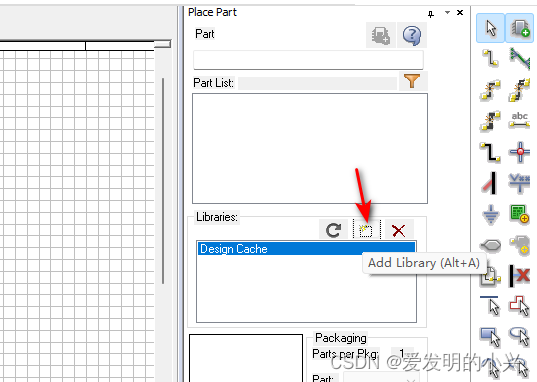

   好吧，没关系，没有我们就自己添加吧。点击add library  按钮。

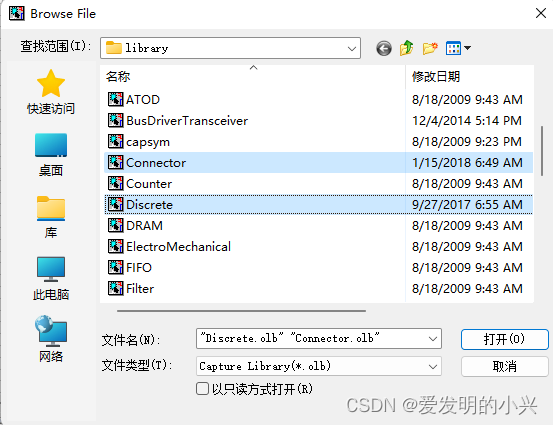

   选择所需的库即可，之后点击打开。

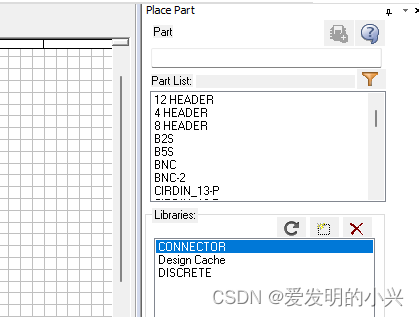

   下图看出自带库已经添加成功咯。

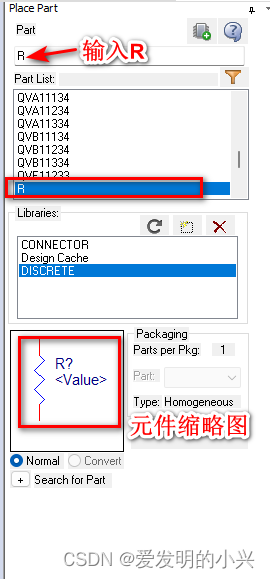

   下面以放置一个电阻为例，在搜索框输入R，即可得到结果。

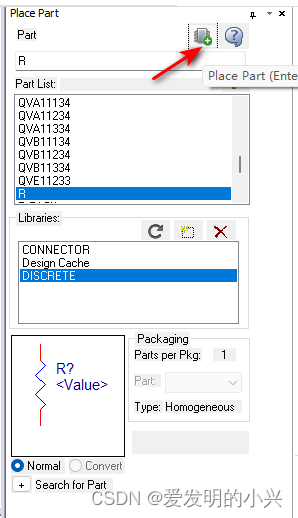

   点击place part可以放置元器件。之后，点一下左键可以放置元器件到原理图中，如果不想继续放置，按一下esc键即可。
