Cadence原理图导出智能PDF（带图页、位号、网络名书签且文本可搜索）

原理图dsn文件导出PDF主要有以下两个目的：

1. Cadence是硬件工程师的专业工具，其它专业的人员可能没有安装，导出PDF方便其它人查看原理图；
2. Cadence原理图工具ORCAD的启动速度较慢, 当只需查看而不是修改原理图时, PDF文件看起来更方便也能防止误修改。

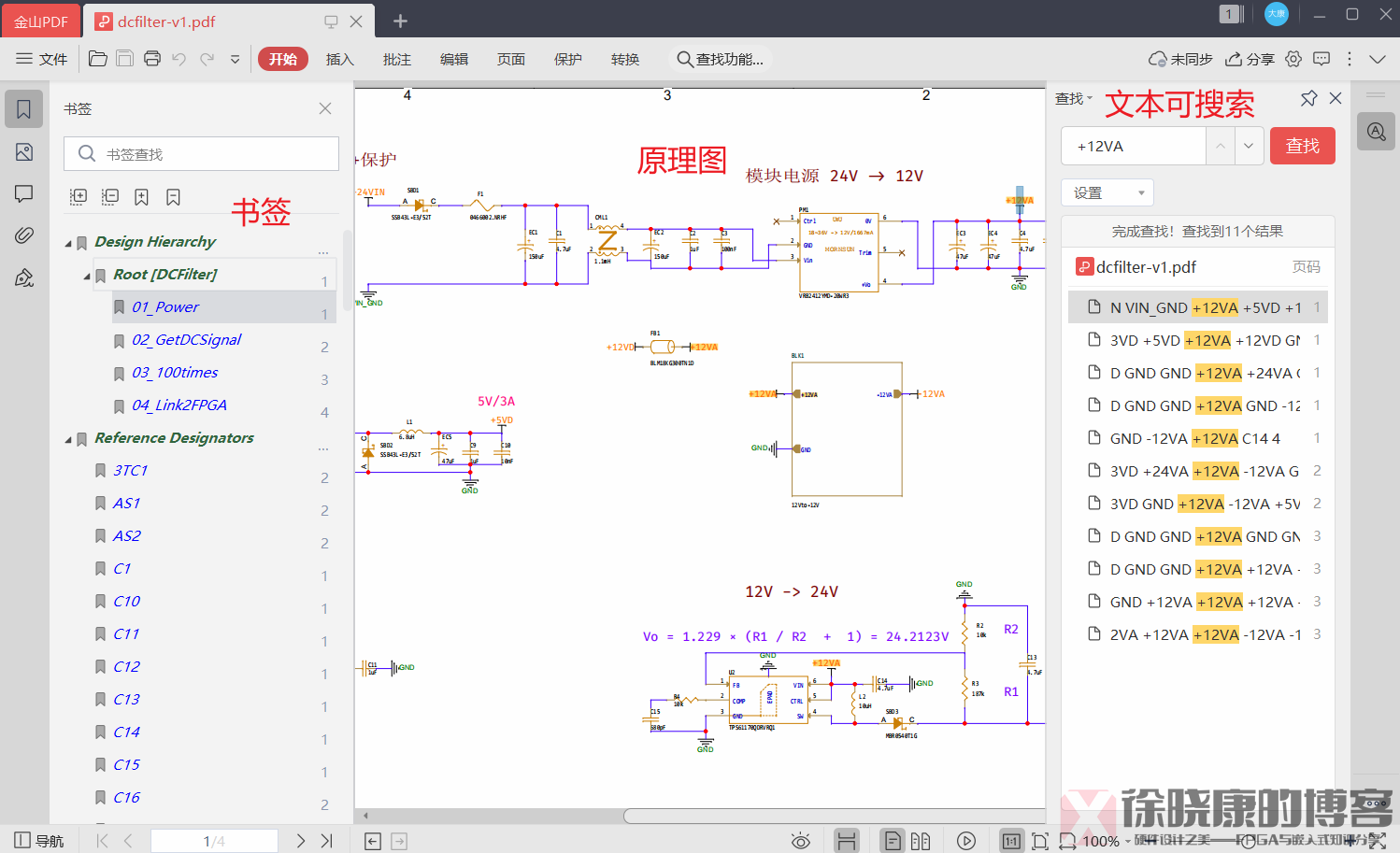

智能PDF带书签，文本可搜索，也可以将元器件位号和网络名也导出书签。

注意，PDF中原理图页的顺序与Orcad中的顺序可能是不一致的，需要放置TitleBlock并使用Annotate重排原理图的Page Number，详见我的另一篇博客：

Cadence Orcad元器件位号重排与原理图页序号重排_徐大康的博客-CSDN博客

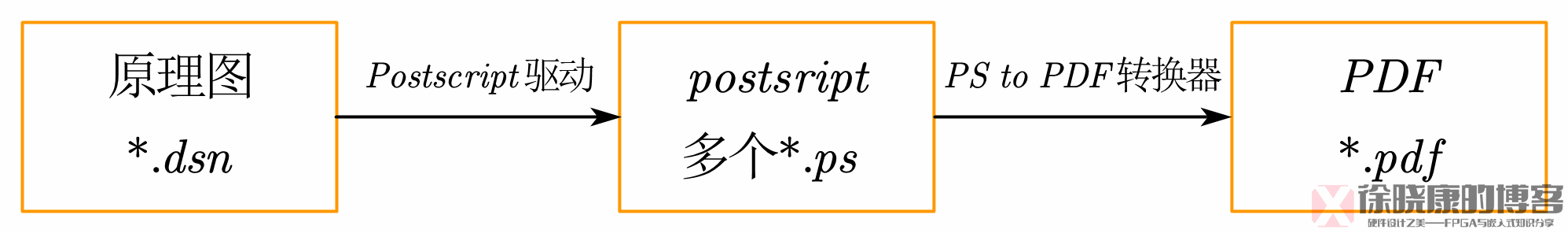

从原理图到PDF需要两个步骤

1. 原理图 -> PS，用到的工具是Postsript驱动，即虚拟打印机
2. PS -> PDF，用到的工具是PS to PDF转换器

3.1 Postsript 驱动

可用的几款：

1.Adobe PDF，最常用，一般电脑都会有，推荐

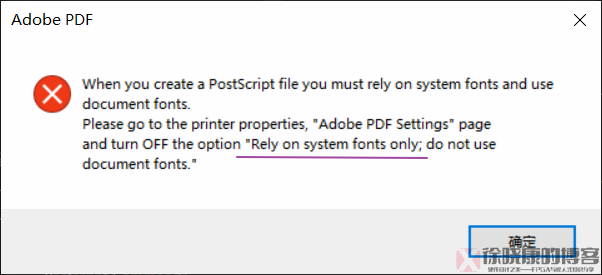

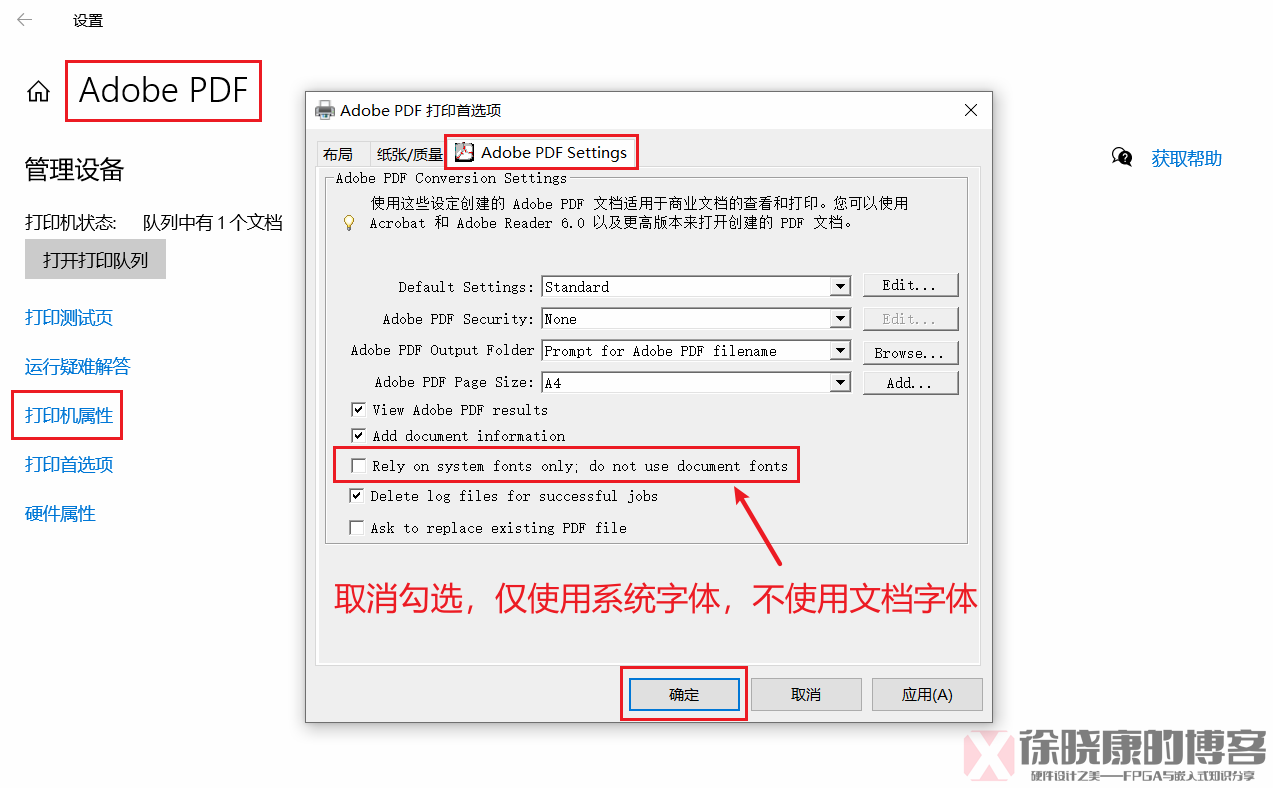

在使用时可能会报以下错误，需要关闭Adobe PDF设置选择中的Rely on system   font only

->  ->  ->  ->  ->

2.OrcadPS_17.2 / OrcadPS_17.4，Cadence 17.2版本和17.4版本自带的打印机，不推荐，遇到过PDF字体问题

3.其它流行的打印机软件，如PDFCreator（推荐，体积小，下载无需注册），FreePDF（一般推荐，体积较小，下载需要注册）等

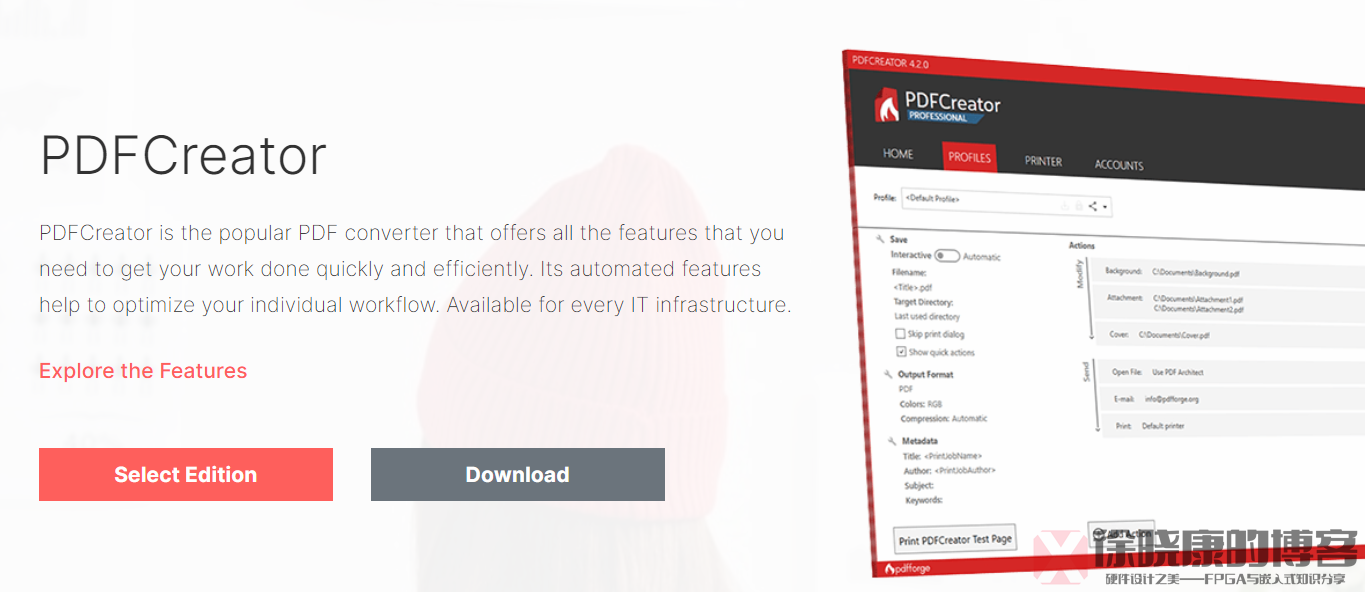

PDFCreator，免费的PDF转换工具。下载官网：PDFCreator: Download our free PDF converter here - pdfforge

这里也提供PDFCreator 4.3.0（2021-08-01最新版）的百度网盘地址：

链接  ：https://pan.baidu.com/s/1vaKcigCUD2bg0hjJ_Z7jkw

   提取码：gj9q

3.2 PS to PDF 转换器

仅推荐使用Ghostsript，免费软件，下载官网：Ghostscript

这里也提供Ghostsript 9.54.0（2021-08-01最新版）的百度网盘地址：

链接：https://pan.baidu.com/s/1Kf8eDuEHNfZAfdTx7YzRxw

   提取码：i99g

PDFCreator与Ghostsript的安装都非常简单，不再展开说明。

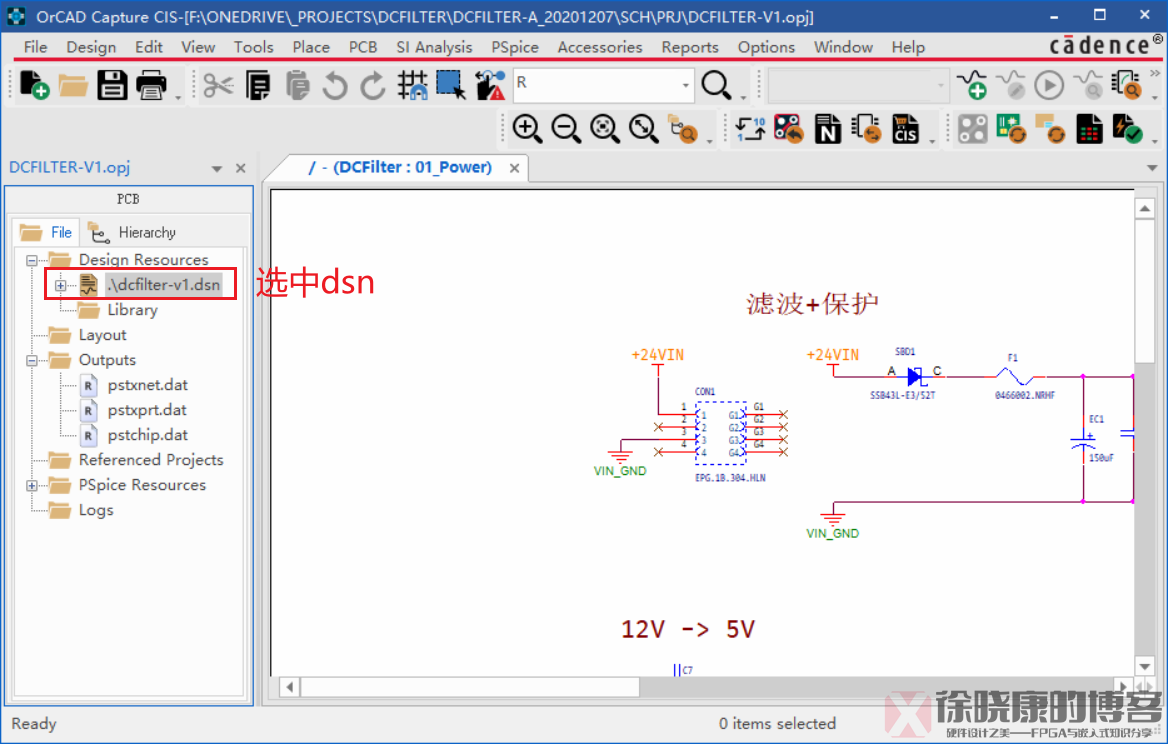

4.1 选中dsn

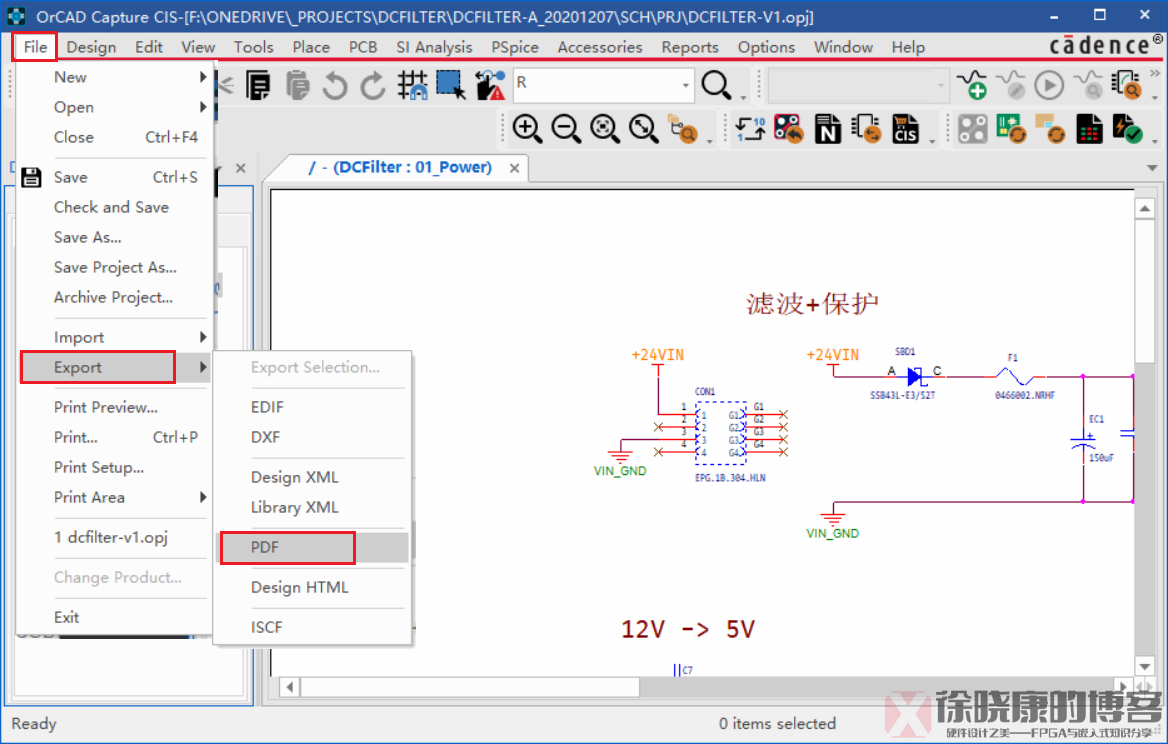

4.2  ->  ->

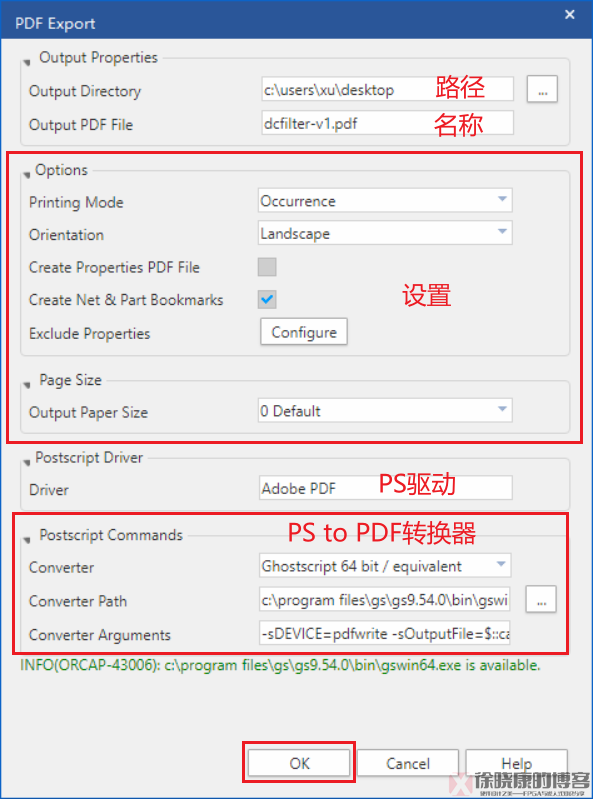

4.3 设置路径，名称，其它设置，指定PS驱动与PS to PDF转换器，点击OK

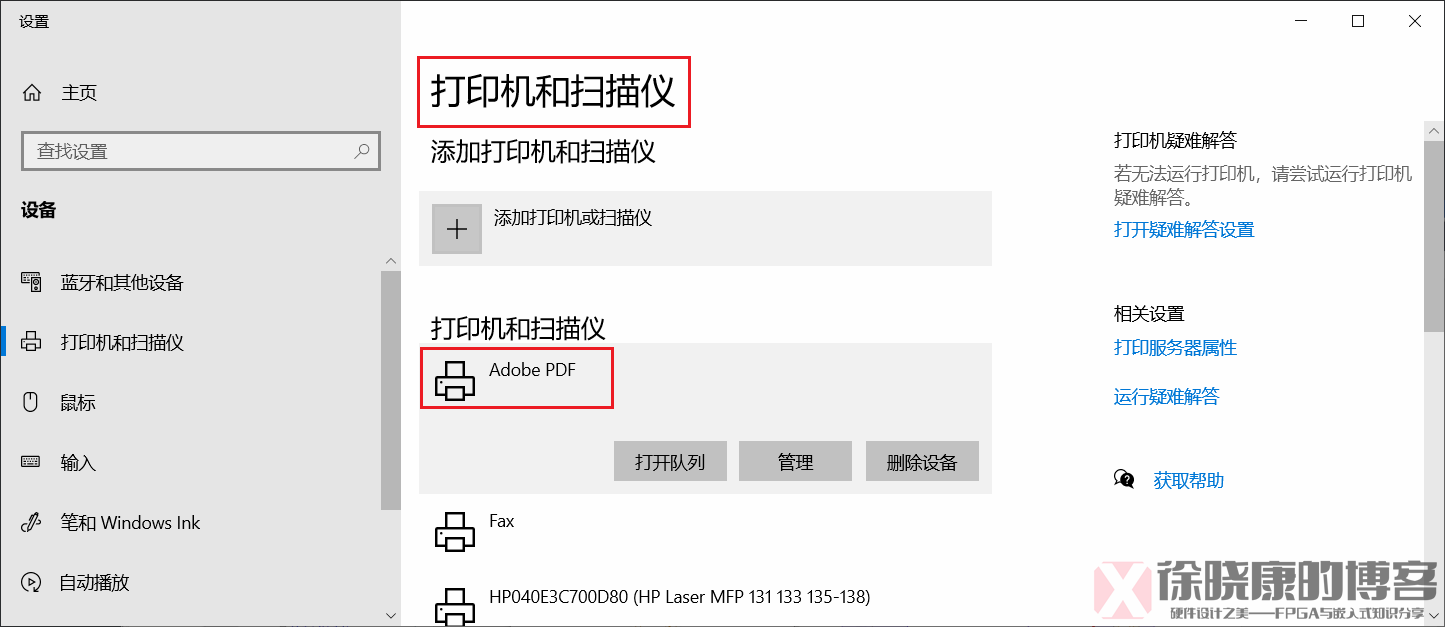

注意这里的PS驱动，名称需要与电脑中的打印机和扫描仪中的名称一致（不区分大小写），否则将提示找不到PS驱动。

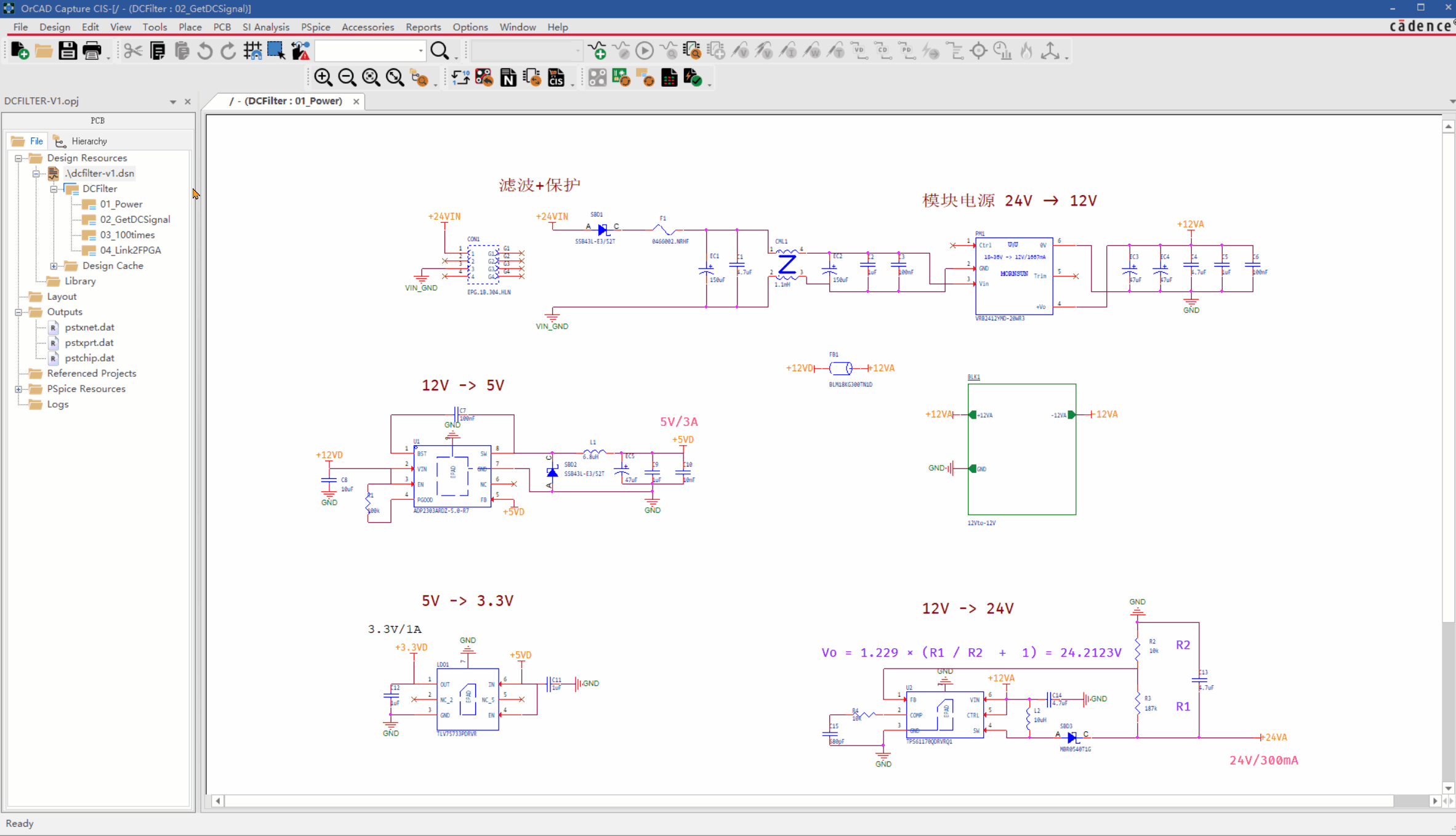

4.4 全部操作显示GIF

16.6导出PDF的原理和17.2/17.4是一样的，只是16.6没有Export -> PDF的选项，而是利用TCL/TK工具。

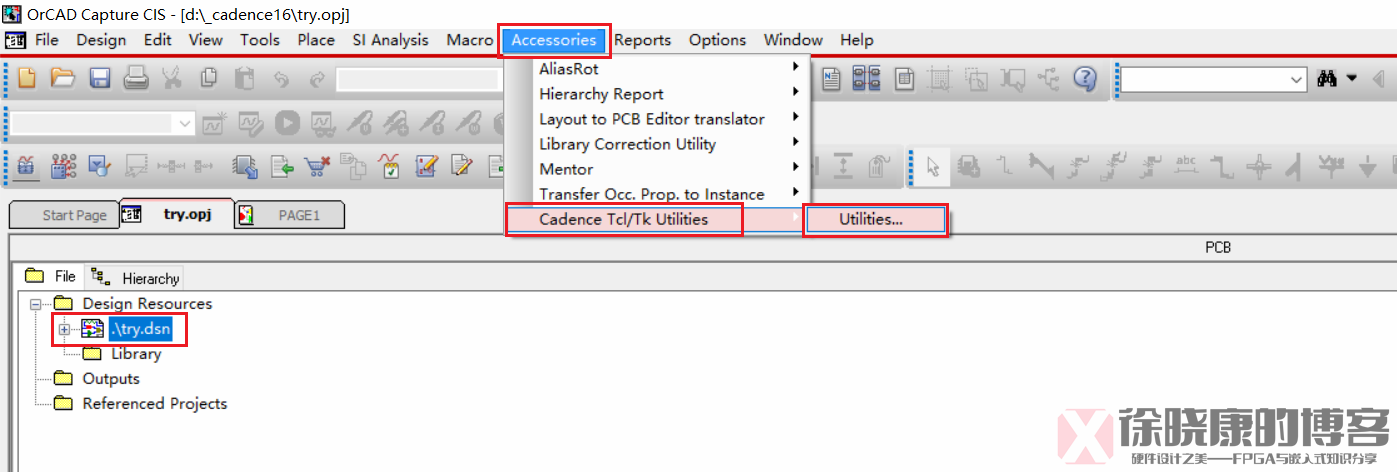

5.1  ->  ->  ->

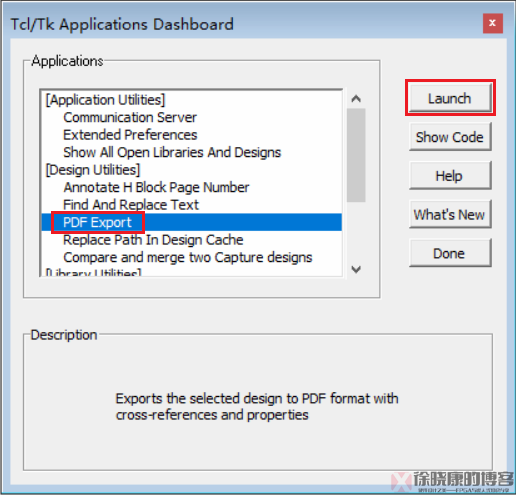

5.2 选中PDF Export -> Launch

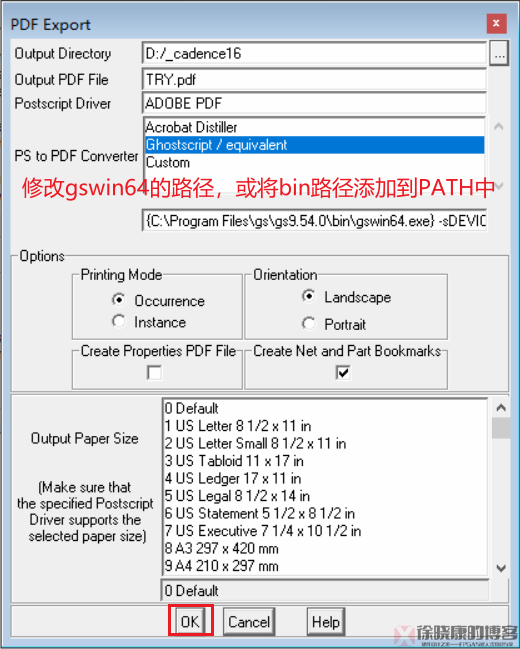

5.3 设置路径，名称，其它设置，指定PS驱动与PS to PDF转换器，点击OK

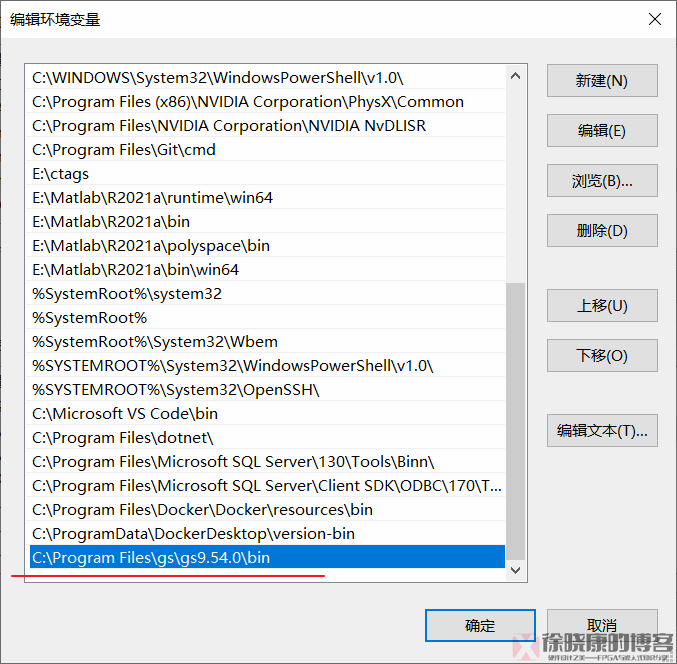

将gswin64.exe的路径添加到环境变量PATH中，如下图，就不需要在上图中改gswin64的路径了。

这里和打印图片/word是一样的，文本是可搜索的，但没有书签，好处是简单，不需要额外的软件工具。

->  ->

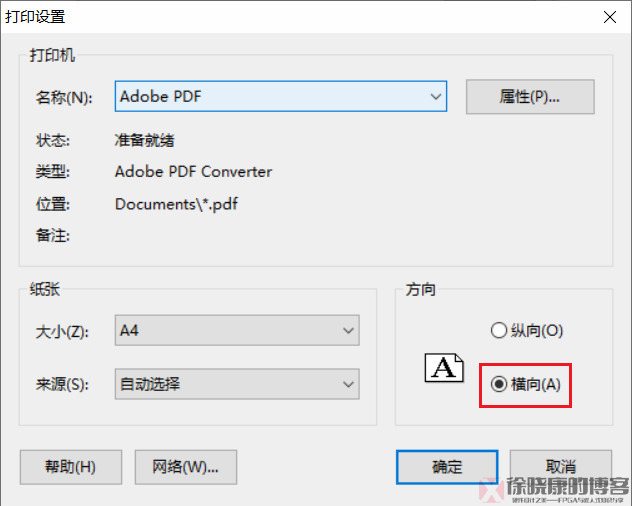

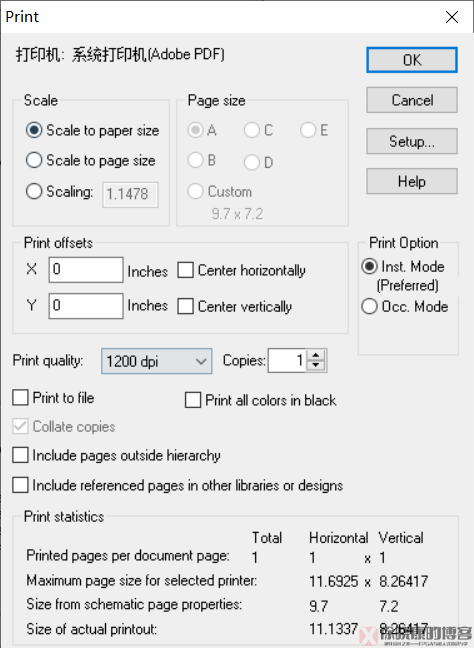

可以点击setup进行设置，一般原理图为横向。
