Cadence教程：嘉立创封装导入到OrCAD的方法

1.背景

听业内人士说Cadence在制作高端PCB的设计领域有举足轻重的地位，那就学学吧。说实话还开始还是很不适应吧，不过转型总是困难的嘛。其中封装着实是个头疼的问题。网上的教程也是零零散散的，最后还是渐渐搞定了，这里我就面向小白写一篇文章来给大家做个抛砖引玉吧。

2. 物料确定

首先要确定你的物料

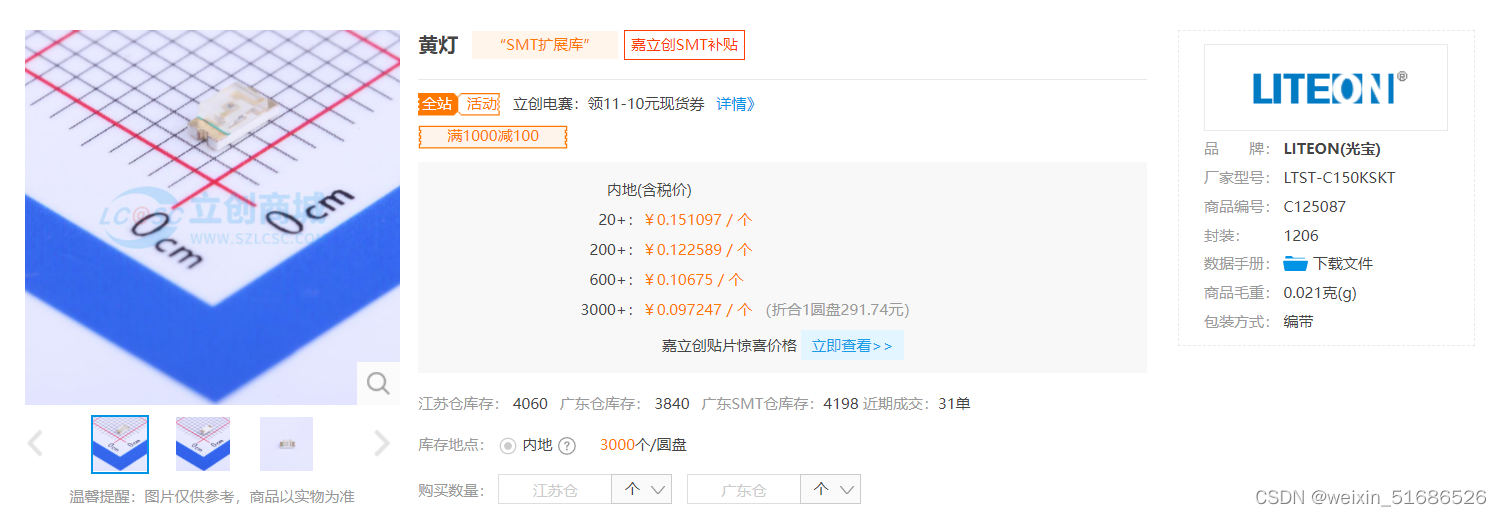

这里我以这颗led灯为例

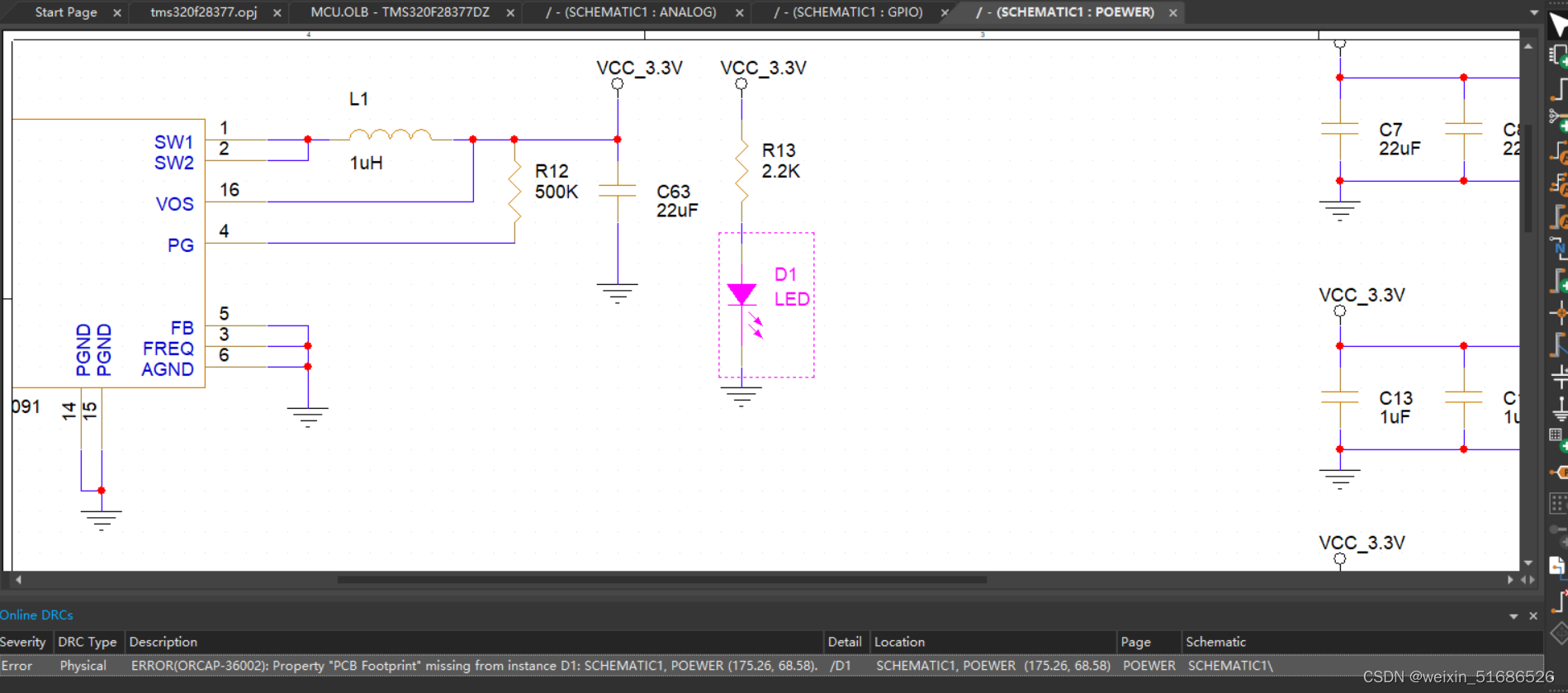

可以看到此时orcad无法识别到封装

3. 下载封装并从ad导出合适封装

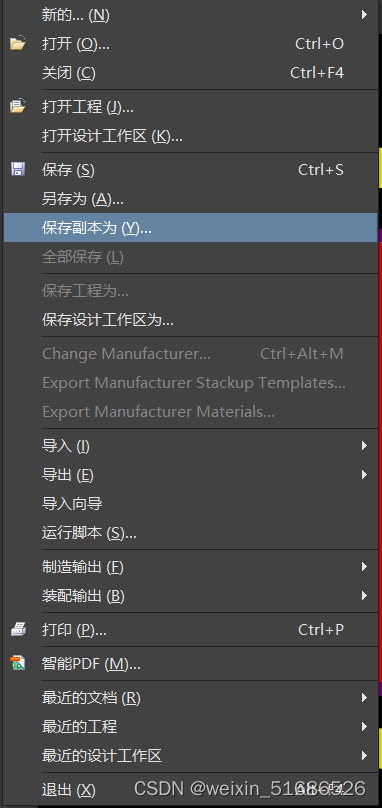

从嘉里创下载了封装后保存副本

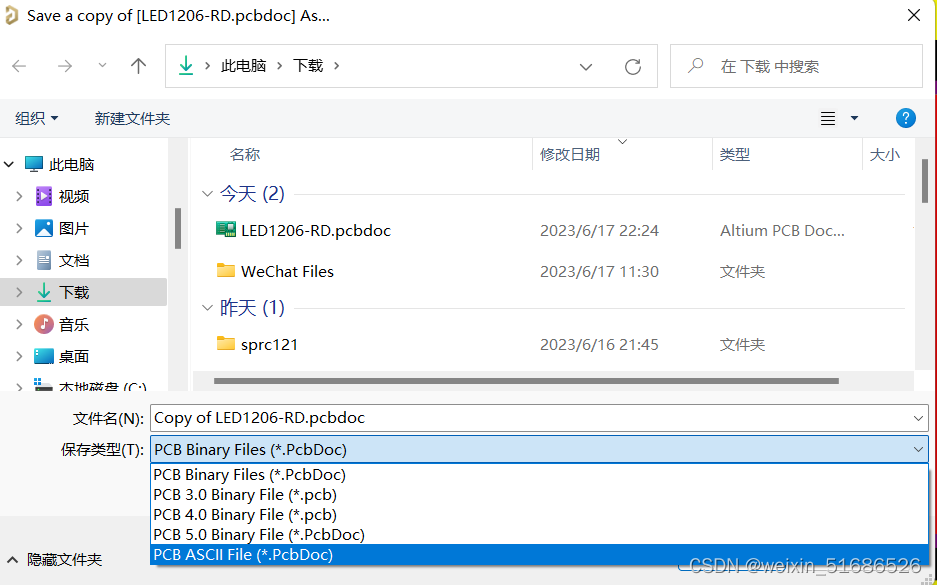

选择ASCII模式并保存

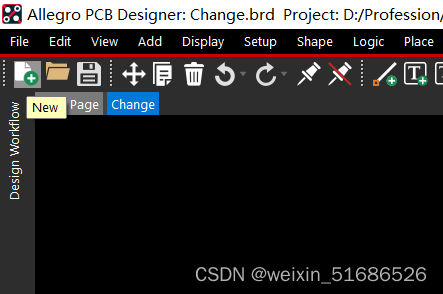

3.创建新cadence文件并导入

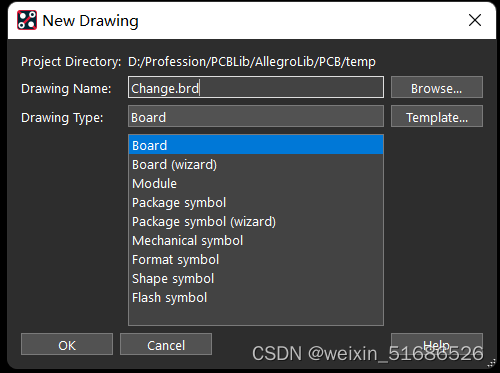

找到一个路径，选择board给文件一个名字然后点击ok创建文件

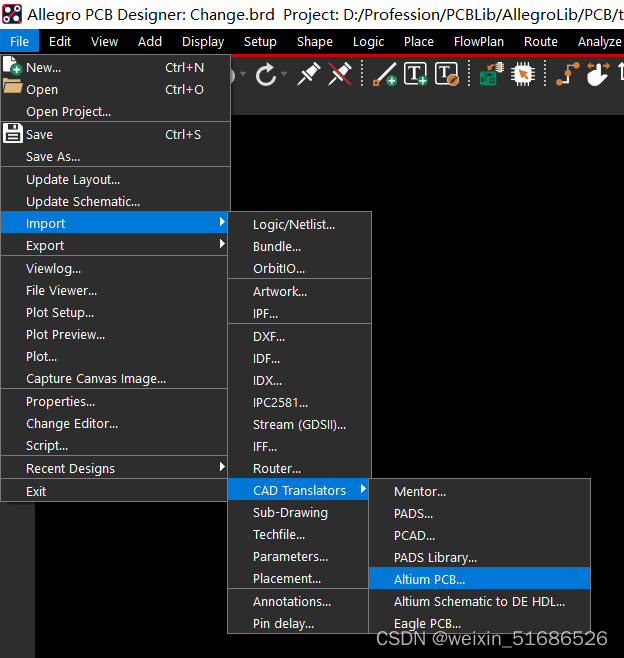

4.导入ad文件

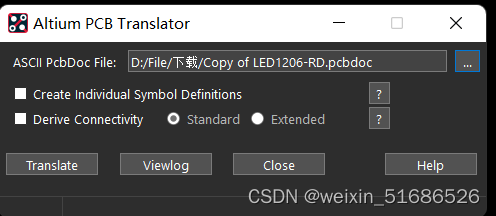

选择刚刚保存的ascii文件然后点击translate

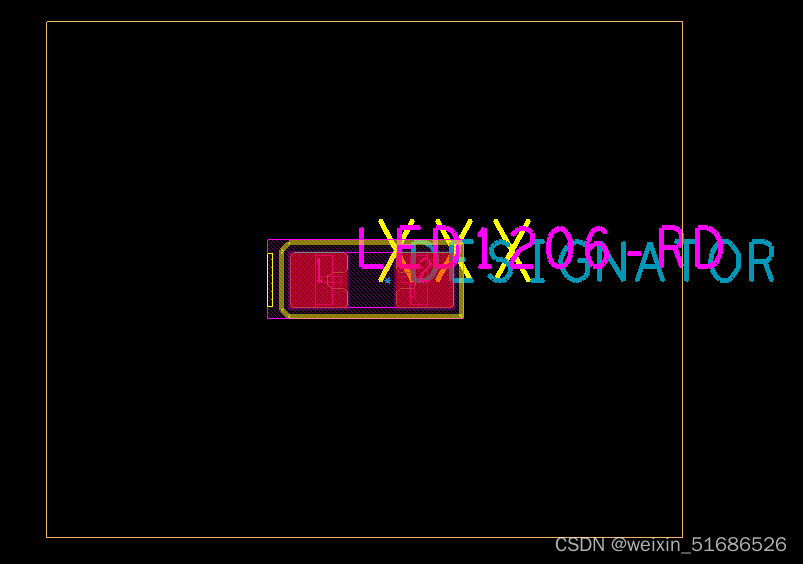

这就是创建后的结果

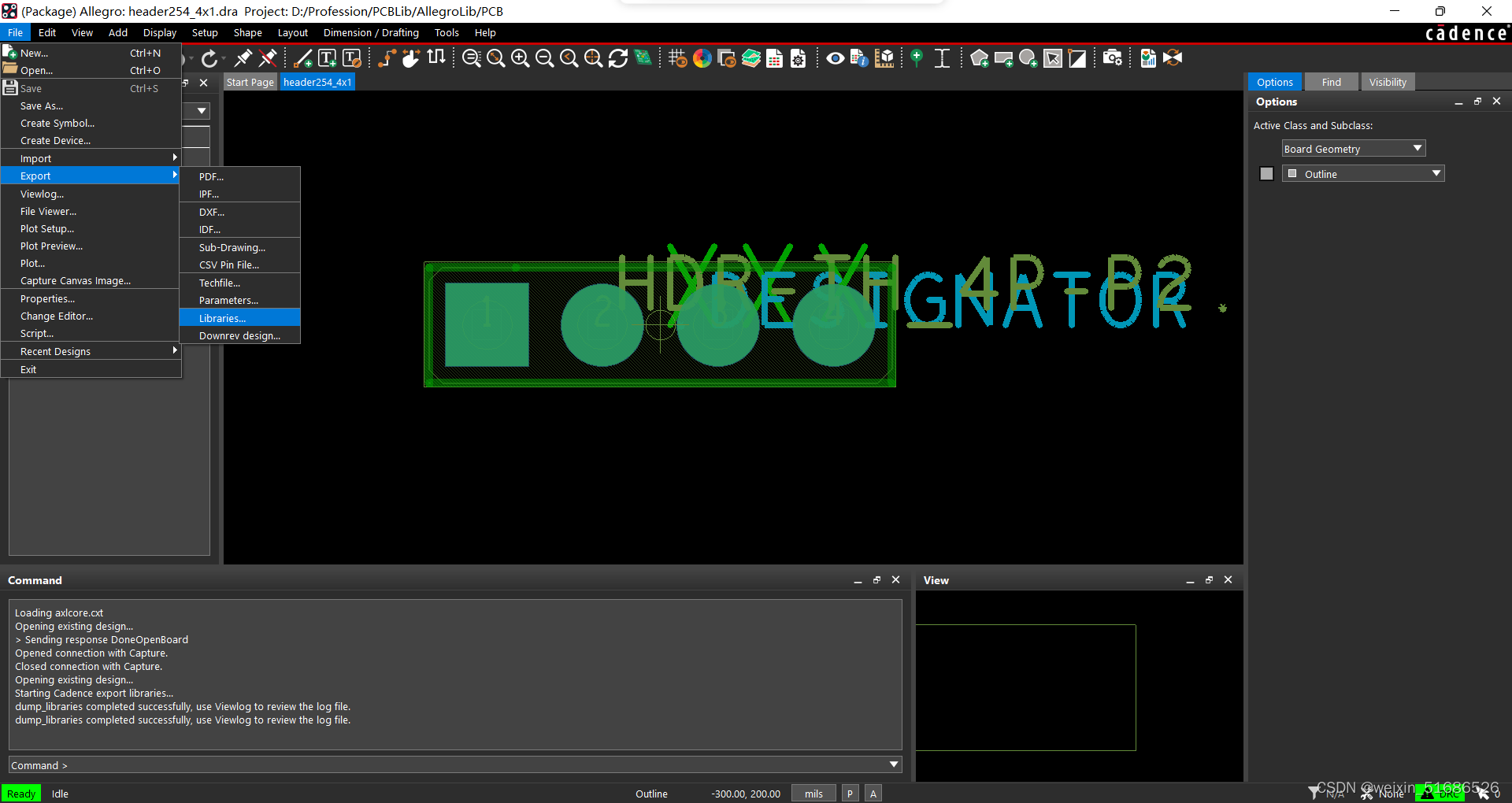

之后再点击file-export-libraries

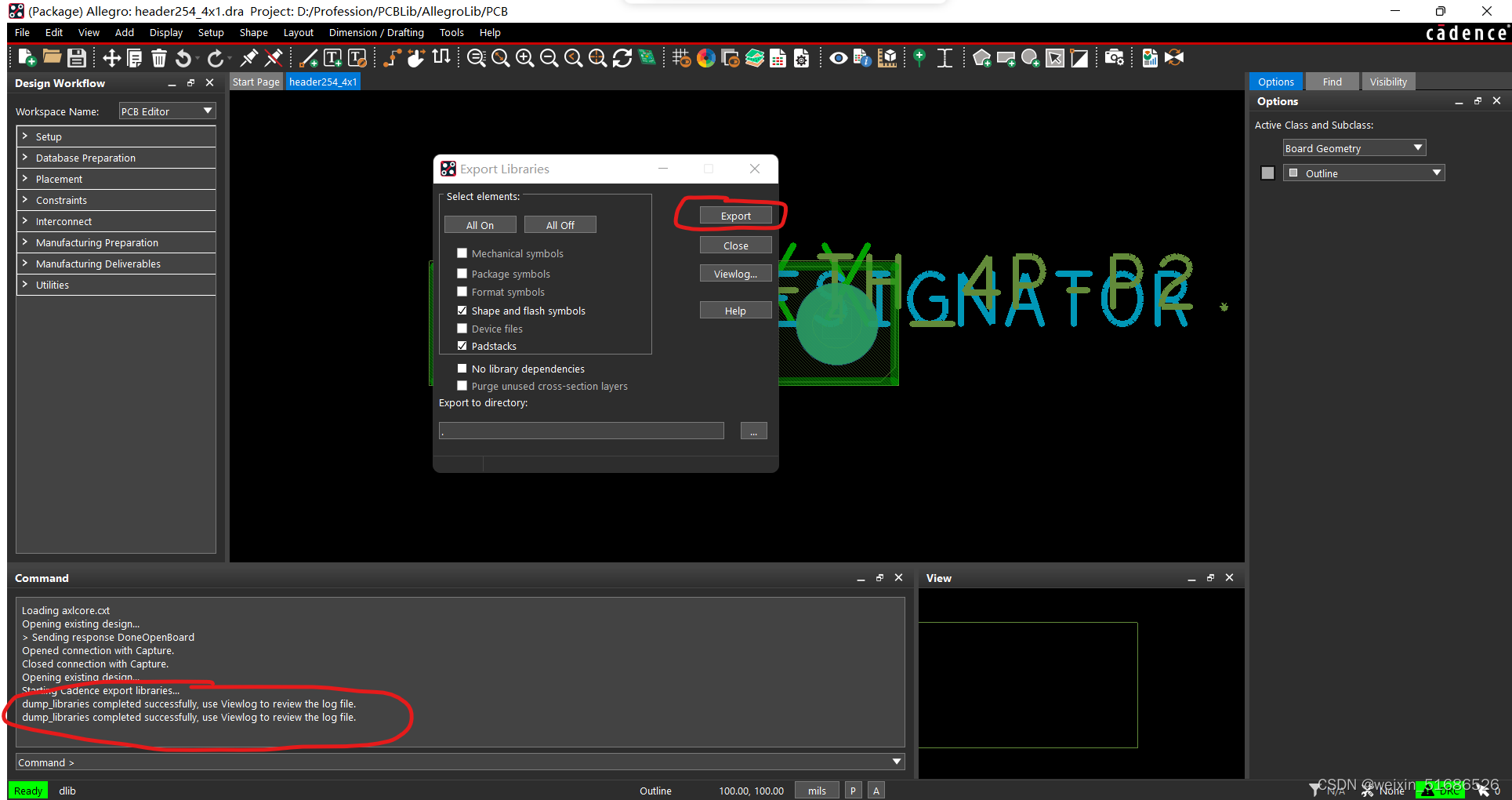

在跳出的窗口中不用修改任何东西，直接点击export

等待 进度条  走完在命令框里出现successfully表示导出成功

5.修改dra和pad文件（选做）

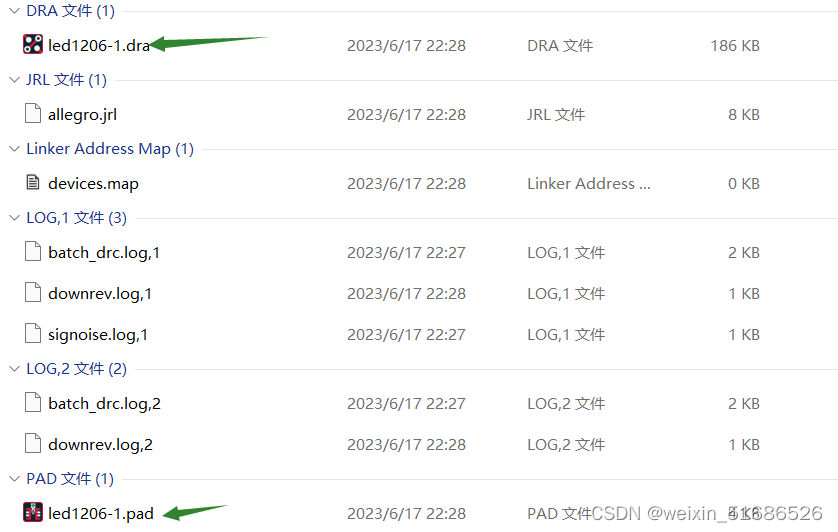

我们主要要修改这两个后缀的文件，改为你想要的文件名

打开dra

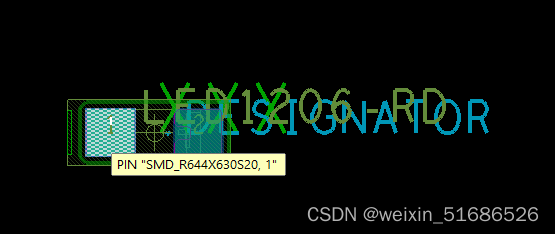

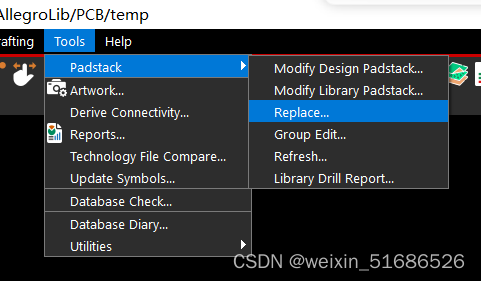

此时鼠标变为十字架，点击你需要修改的Pin

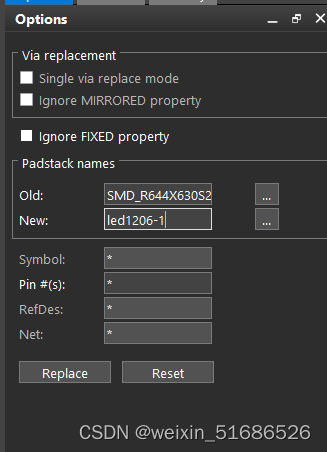

然后看屏幕的右侧的栏目

修改成你刚刚在外面修改的名字然后replace

如果你的封装中有多个pin重复上两个步骤即可

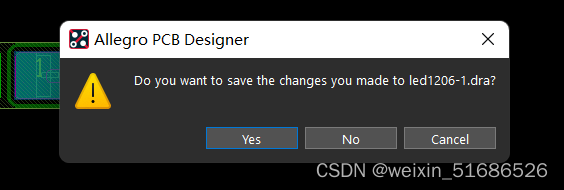

6.保存并修改orcad

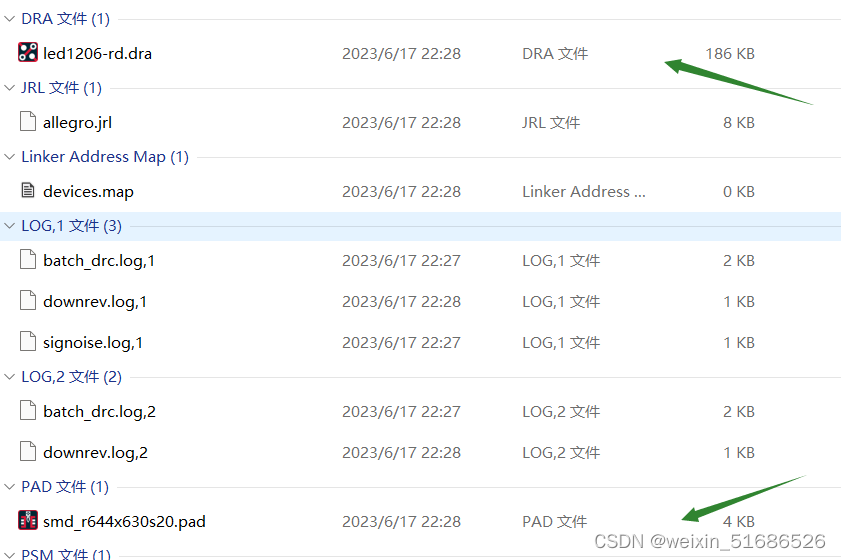

最后我们需要从当前文件夹内找到三个文件

保存到你想要保存的位置，也就是orcad能读取到的位置

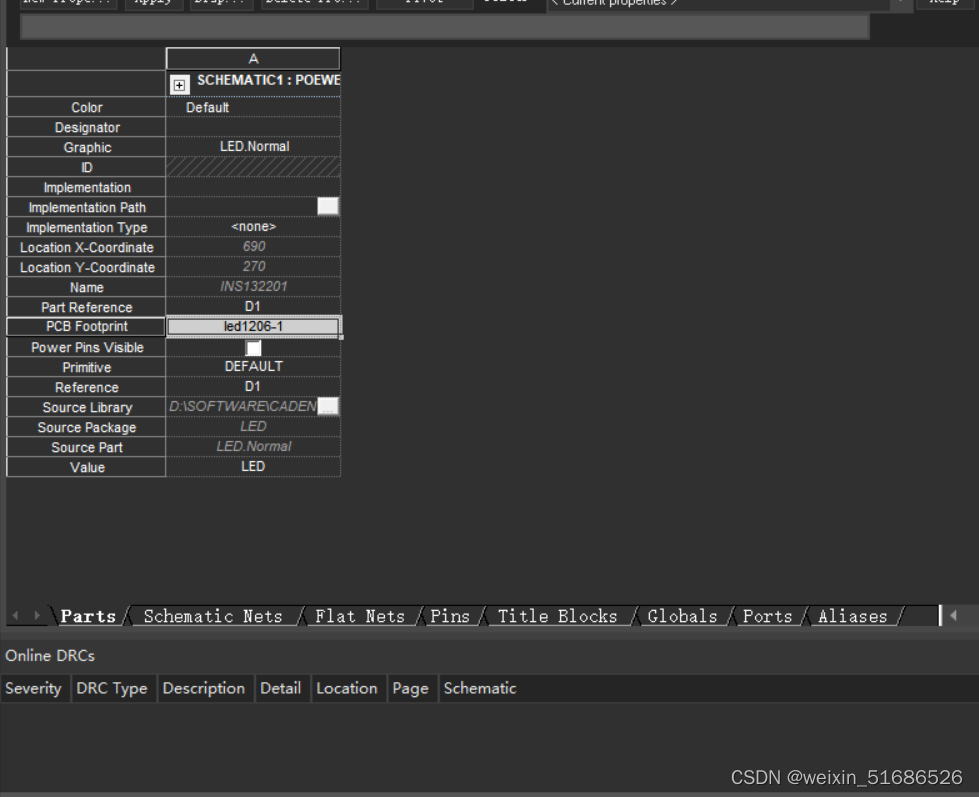

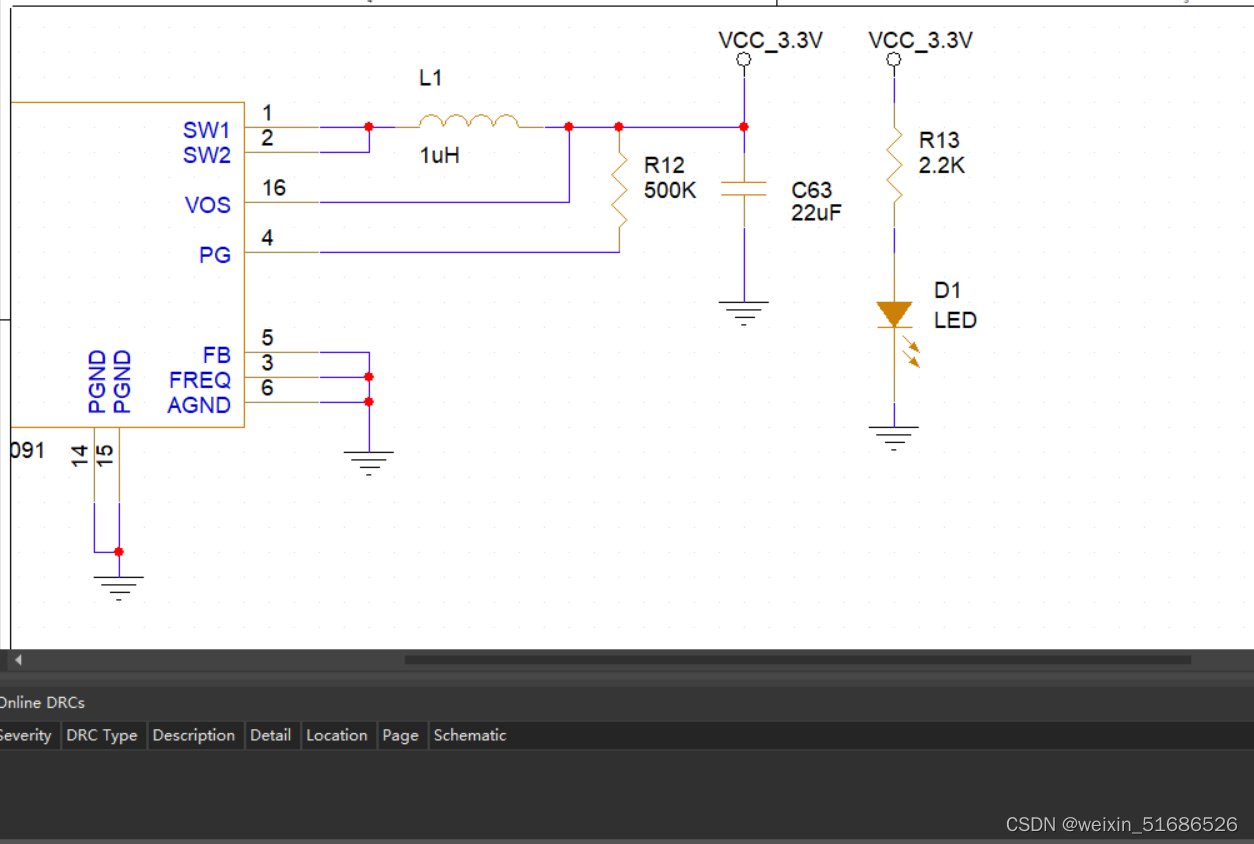

修改封装，此时可以看到不再报错了，大功告成！
