1. Capture 原理图设计的连线

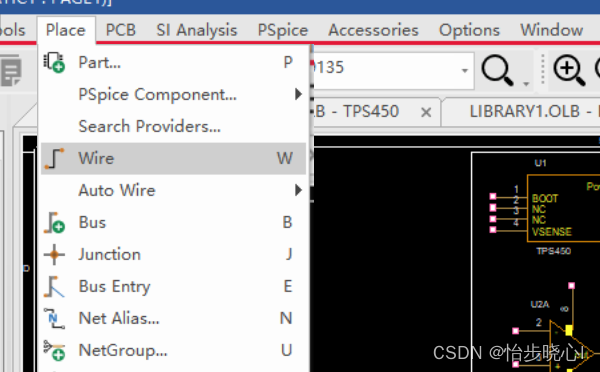

非常简单的连线技巧，点击Place里面的 Wire  就能连起来了：


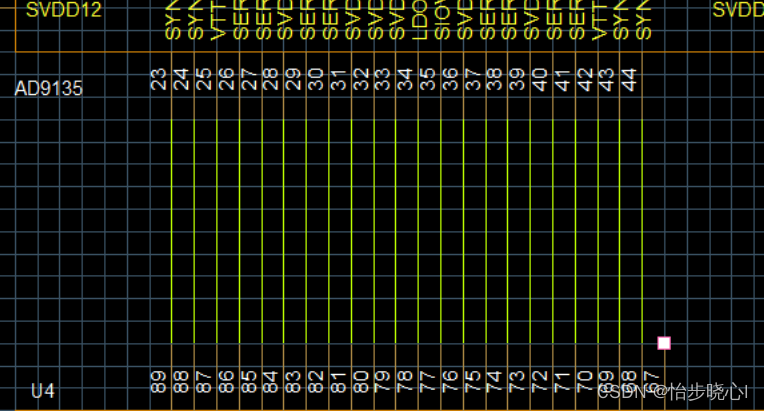

   连接后如下所示：

2. Capture 原理图设计的页内网络

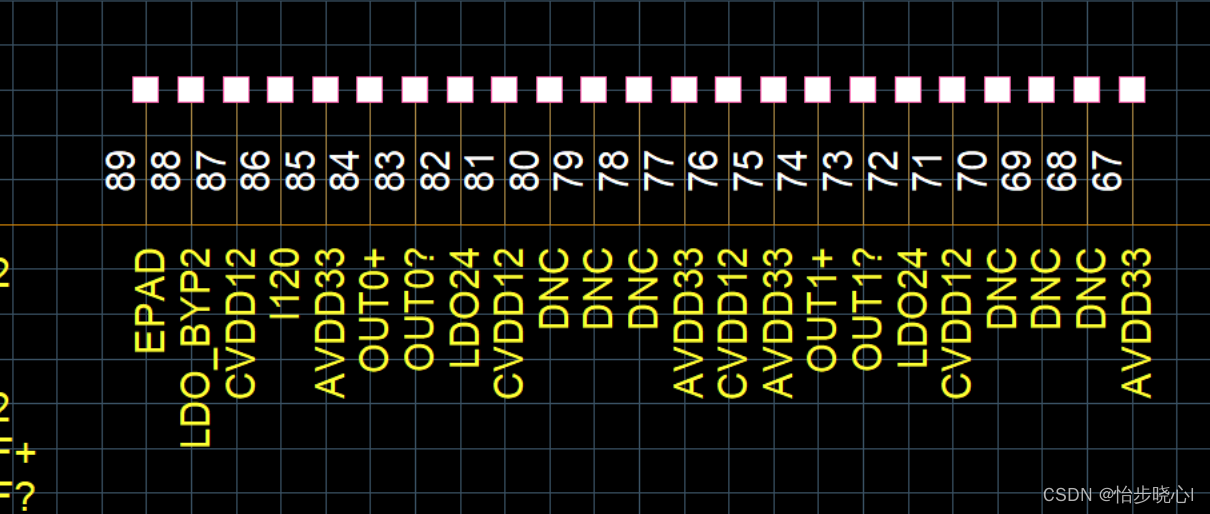

和其他常用的画图软件一样，网络名字相同的两根线会默认连接在一起。以下面的引脚为例：


   第一步是在原来的引脚上插入一截短线，也就是Place里面的Wire：

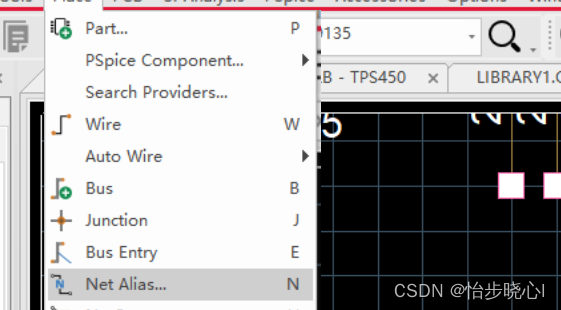

   选择Place里面的Net Alias：

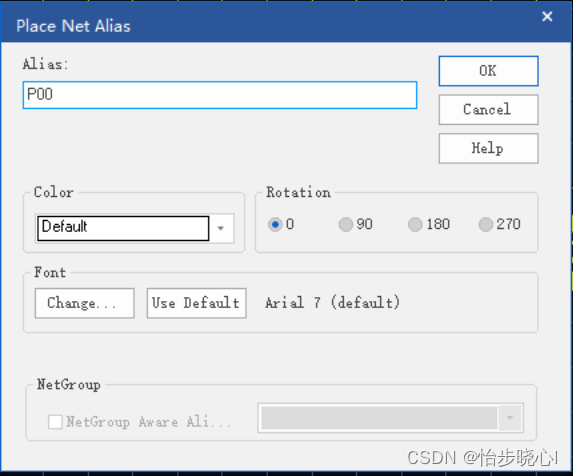

   在弹出的窗口里面填写插入的网络名称，推荐的格式为字母+数字，这样插入一个后软件会自动将后面的数字加1：


   插入和如下所示：

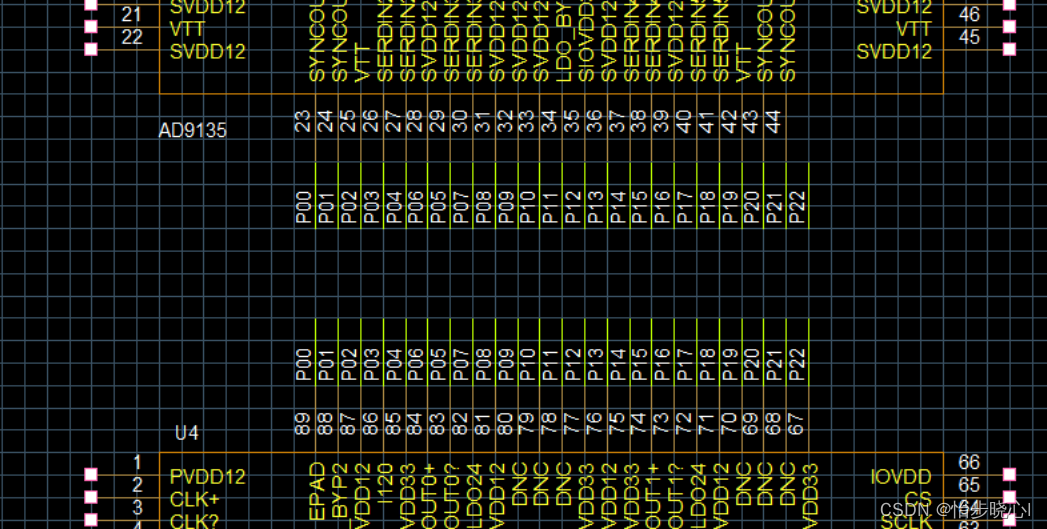

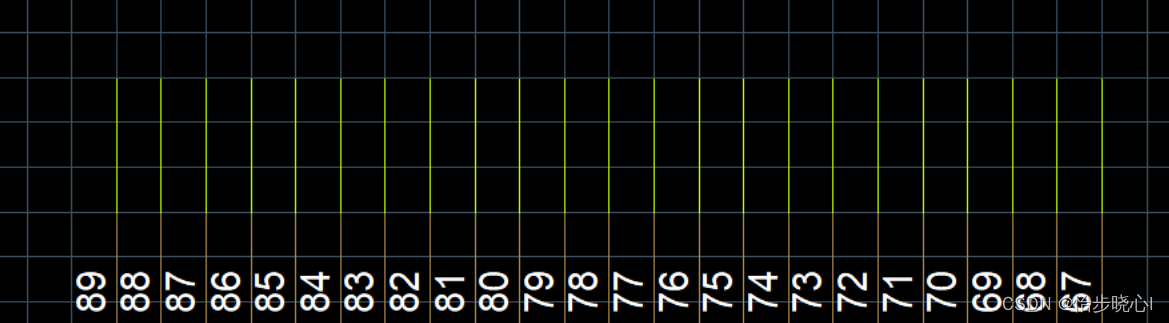

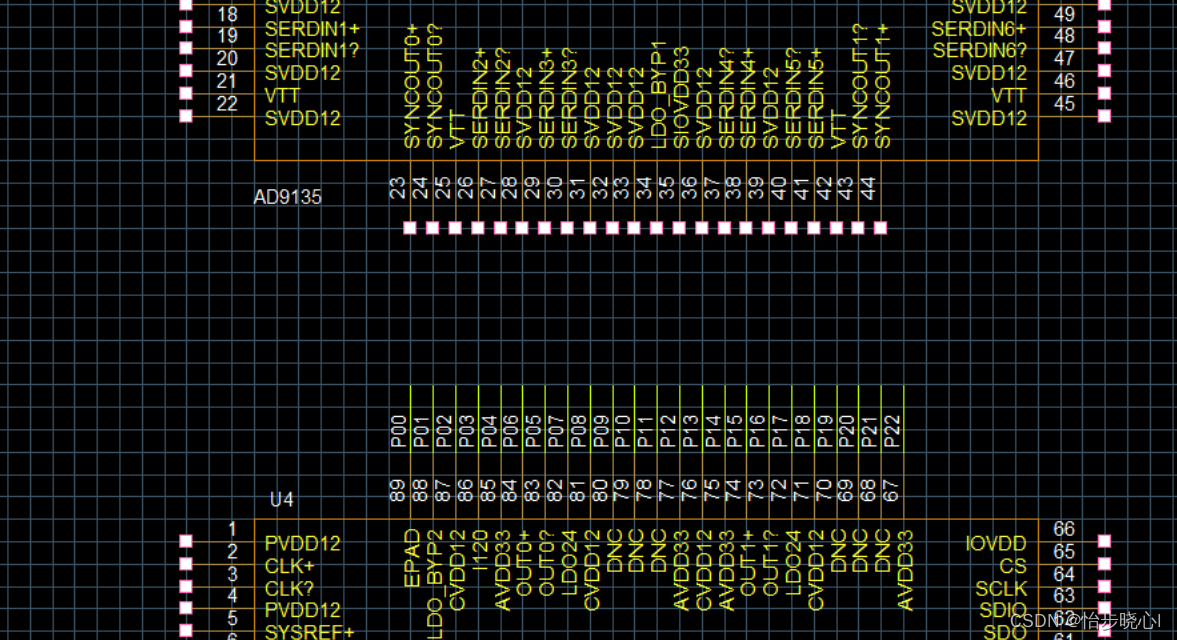

   那如果我想把这些引脚和上面的连起来该怎么办呢，使其引脚上面的网络名称相同就行，像这样虽然没有靠线连接，但是实际上已经连接在一起了：

3. Capture 原理图总线

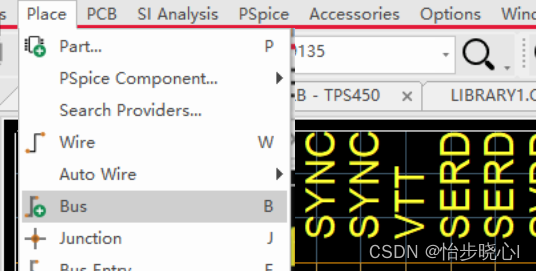

放置总线一般是为了更加直观，在之后的版图布线的时候方便等长布线，在Place里面选择 Bus 插入总线：

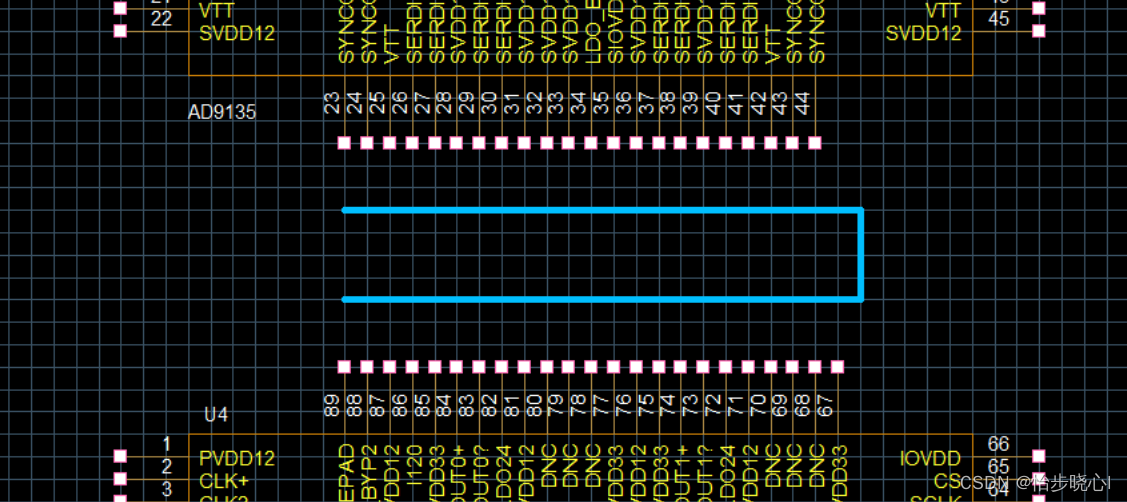

插入后如下所示，看起来比较粗：

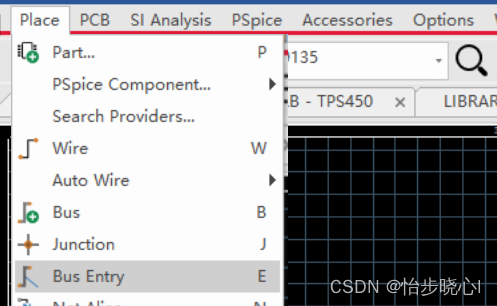

   插入总线入口，注意，每有一个接口就插入一个总线入口：

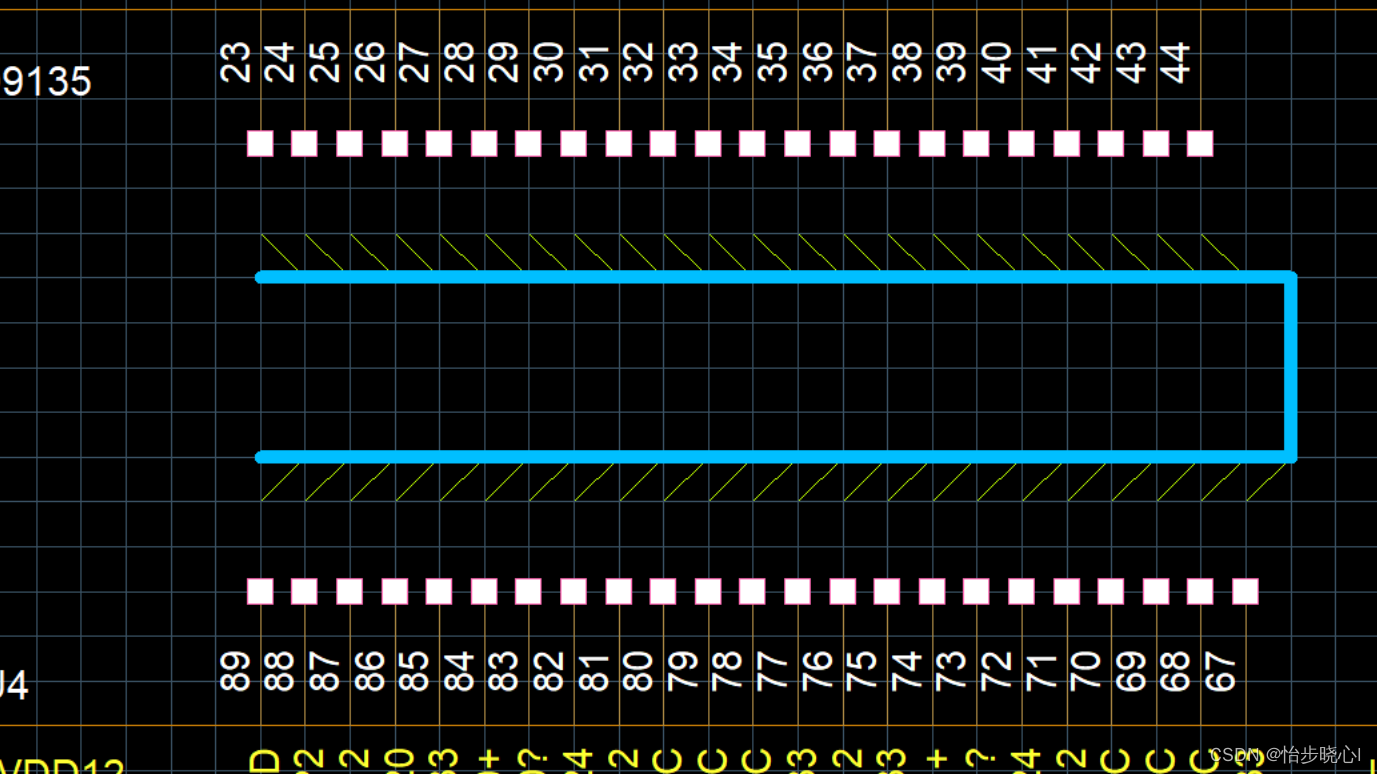

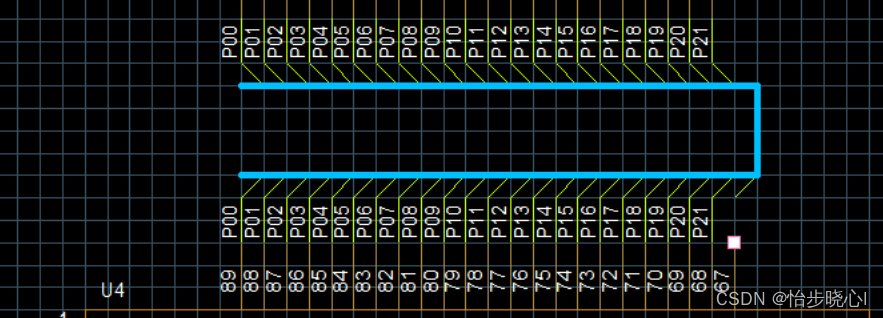

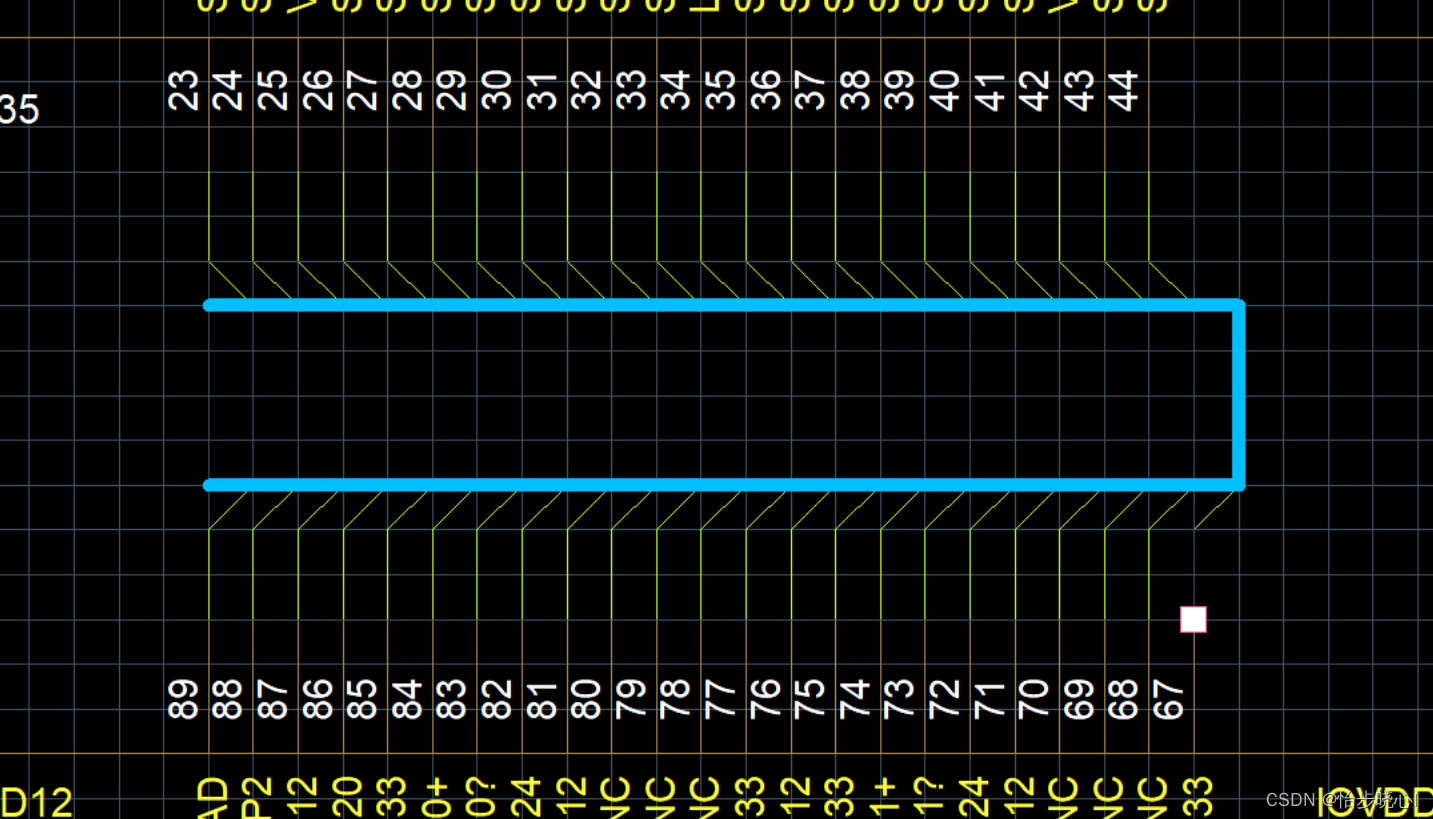

   用连线把总线接口都连接起来：


   在每个总线的入口的线都要给上网络名称：

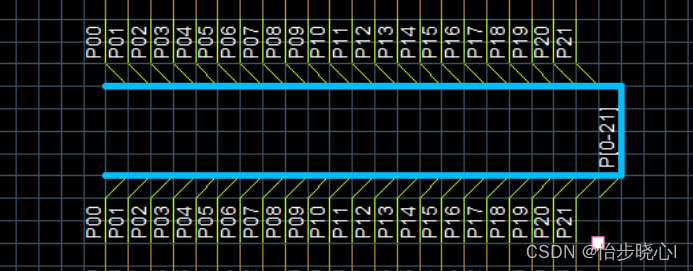

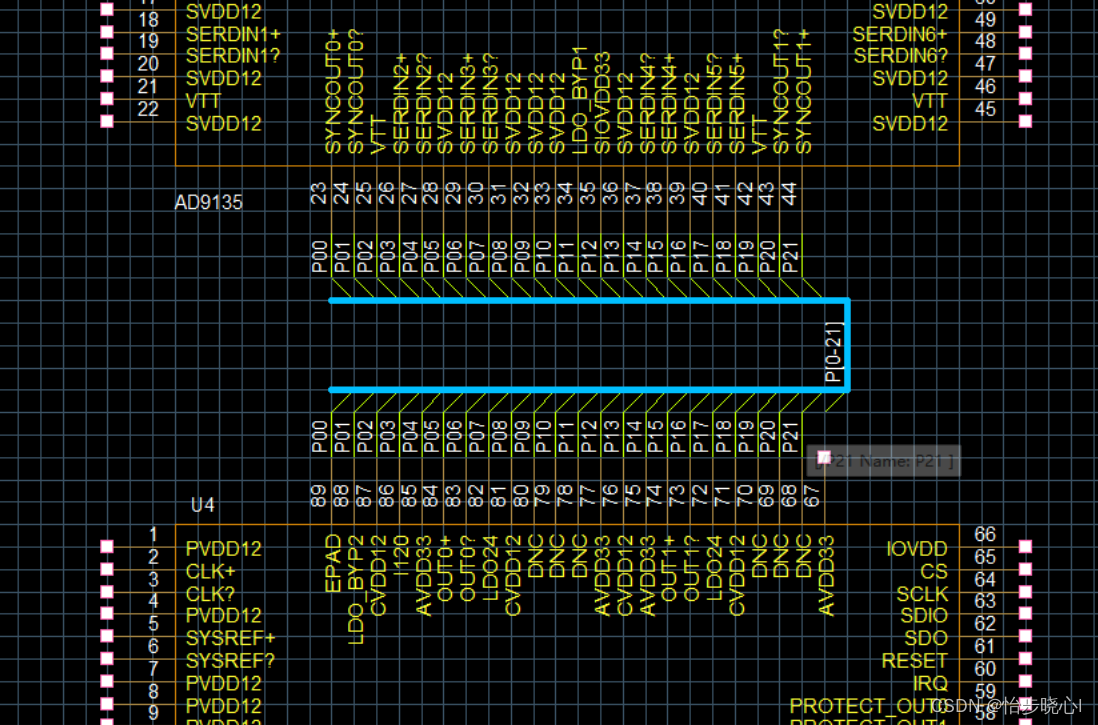

   给总线添加标号，此处有22根，就写P[0-22]即可，由此添加完成：

4. Capture 跨页网络

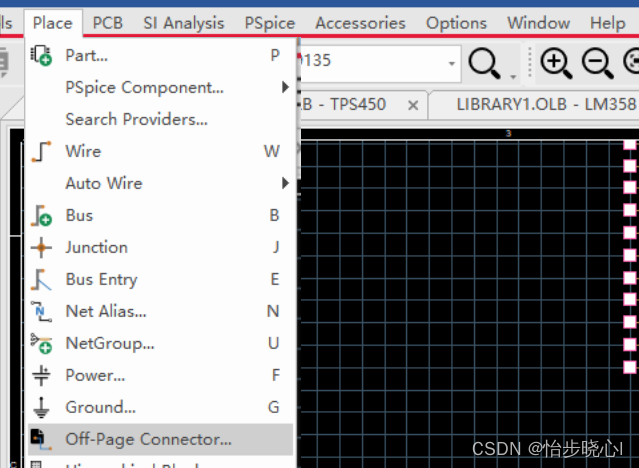

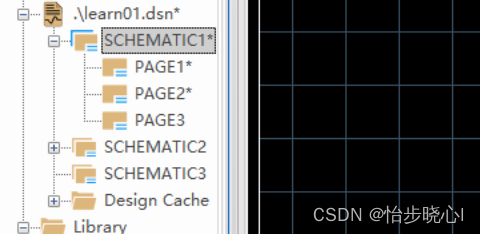

之前设 计网  络的方式只能在一张原理图中使用，无法跨页放置（跨页放置会出错），下面介绍跨页如何放置网络。点击Place里面的Off-Page Connector：

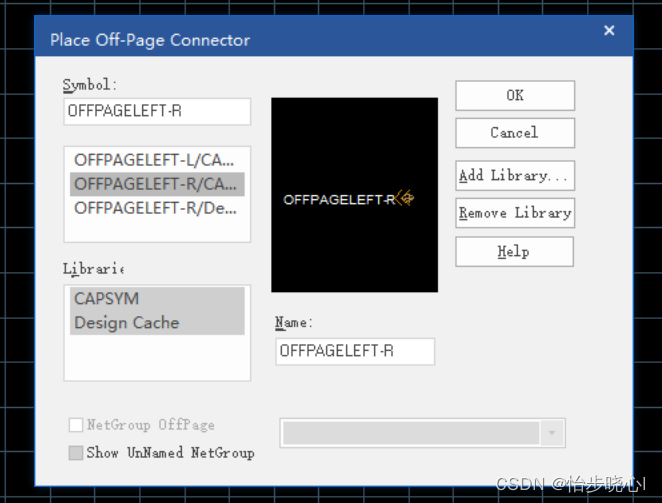

   在弹出界面选择Left或者Right（具体情况可以更具信号的指向）：

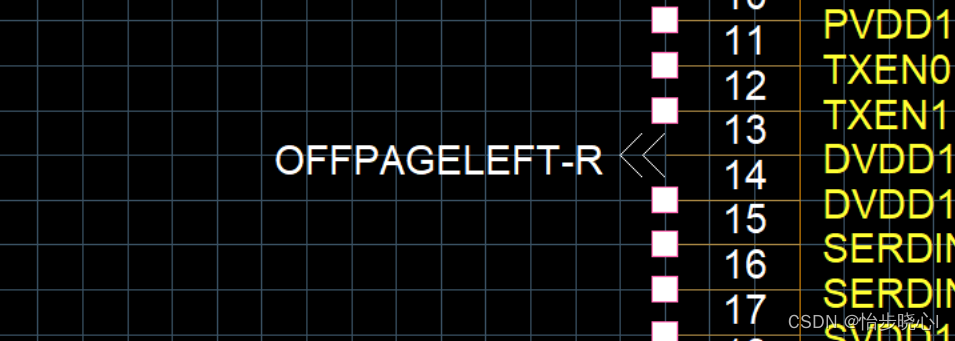

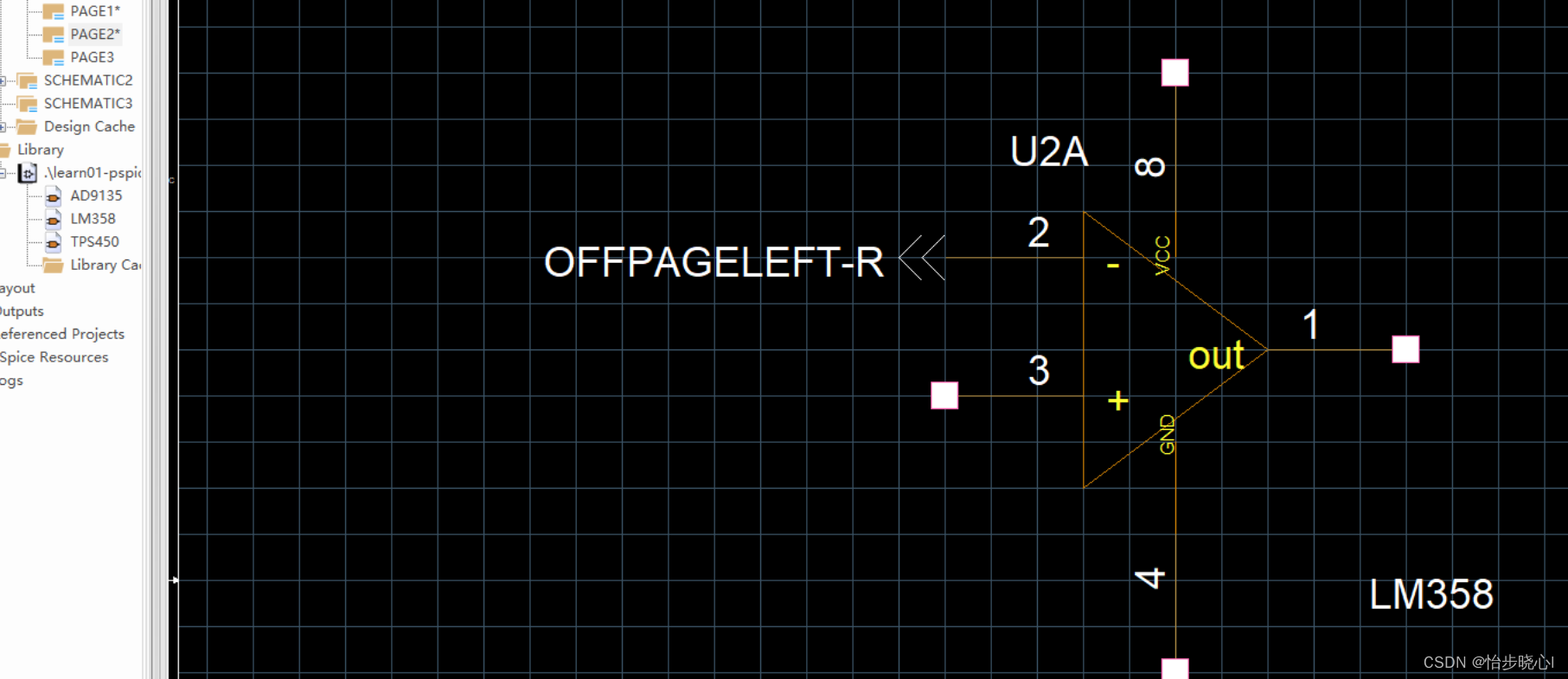

   放到引脚上面即可：


   然后在其他页里面也放入这个跨页连接符号，就可以愉快的联通了

5. Capture 差分线设置

选中你要创建差分线的那个原理图：

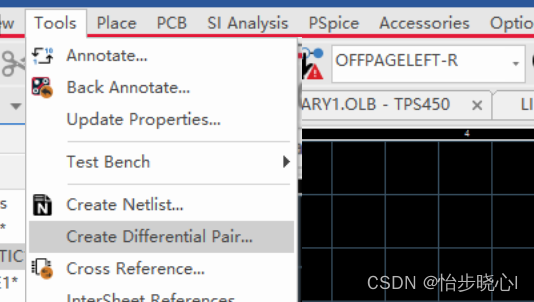

   在Tools里面选则创建差分Pair：

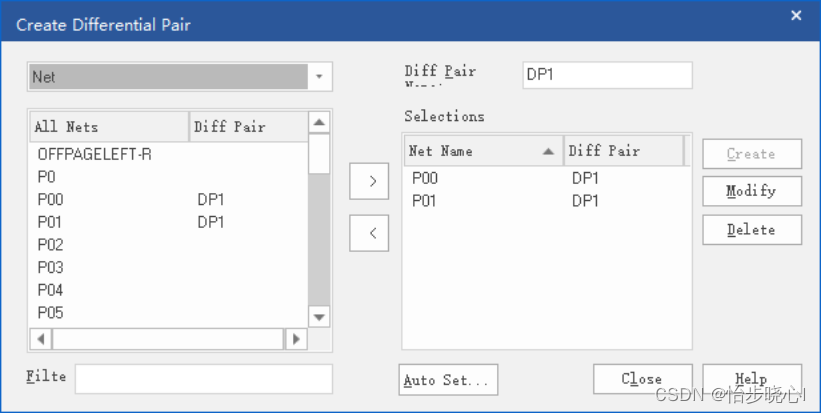

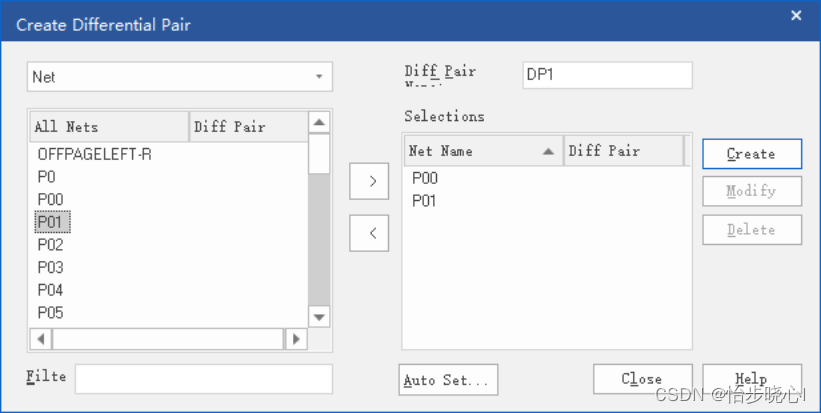

   添加两个网络的名称，点击Create即可创建差分线：


   创建完成后会有显示：

5. Capture 电源和地线

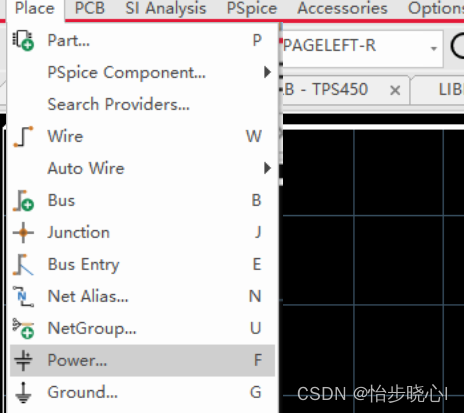

在Place下面的Power和Ground插入


   Capture 电源和地线是全局的，插入到所有原理图都是通用的，不需要再设计跨页接口。
