PSpice教程学习笔记（Cadence Allegro版）

一、简介

本文适用于对Cadence Allegro有一定了解，熟悉PsPice基本操作的同学阅读。

在进行PsPice仿真之前，我们需要先绘制电路原理图，使用OrCAD软件。

OrCAD 快捷键

其中最常用的 2 个快捷键是 CTRL+E 编辑属性，CTRL+I 滤波器。

   ​

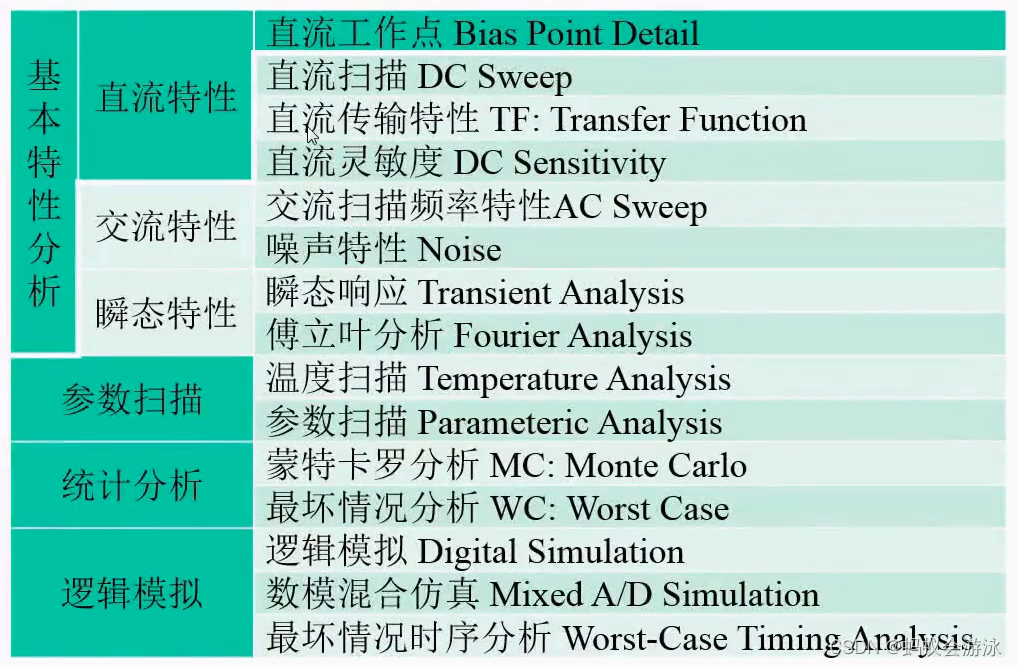

PsPice仿真分析

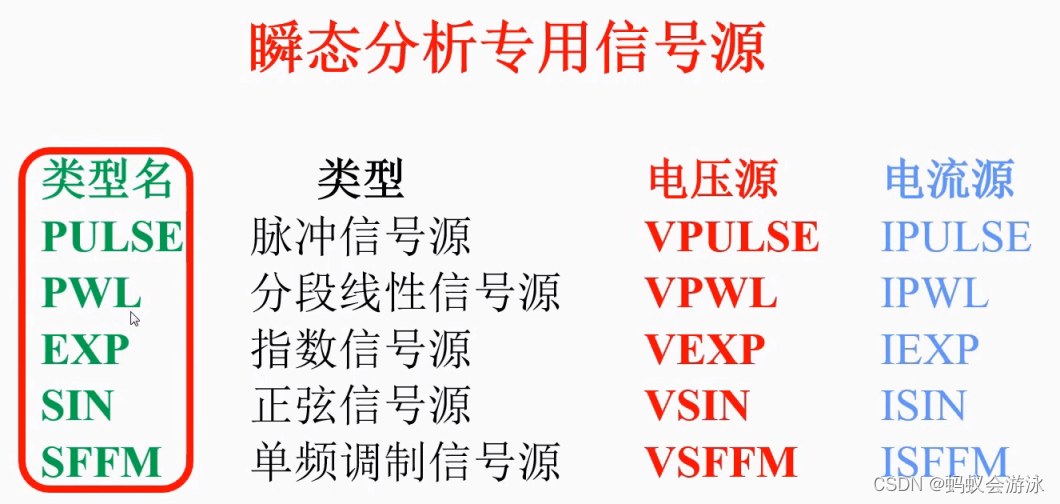

   动态电路专用信号源：

PsPice仿真步骤

第一步：用CaptureCIS绘制电路原理图

   创建一个新的数模混合AD仿真项目，放置元器件

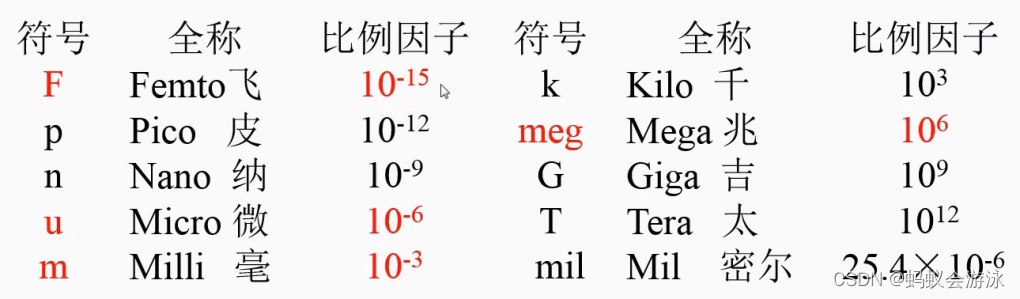

   修改元器件名称及数值，连线，放置节点及接地点
第二步：创建仿真文档，选择分析类型，设置仿真参数

   时域分析，DC扫描，AC扫描，直流工作点分析
第三步：运行Pspice

   观察仿真结果

   添加参数到探测窗口

   用光标显示波形数据

二、SPICE模型

2.1 SPICE 模型库 网址

查找SPICE模型的最佳位置是浏览供应商或制造商的网站，以下是部分常用的网址。

   1、ADI
https://www.analog.com/en/design-center/simulation-models/spice-models.html#

   2、TI
http://www.ti.com/design-resources/design-tools-simulation/models-simulators/spice-library.html?keyMatch=SPICE&tisearch=Search-EN-everything

   3、Maxim
https://www.maximintegrated.com/cn/design/design-tools/modeling-simulation/spice.html​

   4、 ST
https://www.st.com/content/st_com/en/search.html#q=spice-t=resources-page=1

   5、Intusoft
http://www.intusoft.com/models.htm

   6、Earthlink
http://www.home.earthlink.net/~wksands/model_f.htm

   7、Onsemi
https://www.onsemi.cn/support/design-resources/models

   8、NXP
https://www.nxp.com.cn/search?keyword=spice%20models

   9、https://www.spicemodel.com/

2.2 不同模型的比较

Spice模型

PsPice使用Spice进行仿真。Spice模型是由美国加利福尼亚大学伯克利分校电工和计算科学系开发的，主要用于集成电路的电路分析程序中。比较常见的Spice仿真软件有Hspice、Pspice、Spectre、Tspice、SmartSpcie、IsSpice等，虽然它们的核心 算法  雷同，但仿真速度、精度和收敛性却不一样，其中以Synopsys公司的Hspice和Cadence公司的Pspice最为著名。

   SPICE模型由两部分组成：模型方程式(Model Equations)和模型参数(Model Parameters)。由于提供了模型方程式，因而可以把SPICE模型与仿真器的算法非常紧密地联接起来，可以获得更好的分析效率和分析结果。

   PICE模型的分析精度主要取决于模型参数的来源(即数据的精确性)，以及模型方程式的适用范围。

IBIS模型

IBIS 是I/O Buffer Information Specification 的缩写，它是一种基于I/V曲线的对I/O BUFFER快速准确建模的方法，是反映芯片驱动和接收电气特性的一种国际标准，它提供一种标准的文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高速电路设计中的计算与仿真。

   PsPice软件提供了IBIS模型转换为Spice模型的工具。
