小白Cadence学习笔记＜1＞ (Allegro & Design Entry CIS & Pad Designer)

学习cadence首先要搞清楚相关的基本概念以及他们之间的关系，cadence它是一个公司的名字也是一系列软件的合称，而我是以学习PCB画板为目标的，主要学习其中的两大一小三个软件，我这里使用的软件版本是cadence16.6版本。(下图中前两个是大软件，最后一个是小软件）

1.Allegro（画PCB）

2.Design entry CIS（画原理图）

3.Pad_design（画焊盘）

至于软件怎么下载这里就不多赘述了，有很多专门教 下载软件  的博主，这里建议用阿狸狗(一个专门下载cadence系列软件的软件，大概长这样）。

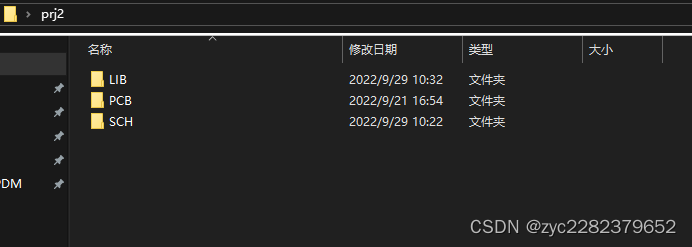

对于工程软件来说，建立一个恰当的文件夹很重要，作为一个小白我是这么建立文件夹的：

其中第一个文件夹LIB是放各种库（画原理图时用到的元器件库，画PCB时会用到的封装库，以及画封装时用到的焊盘等），第二个文件夹PCB主要放画PCB时相关的文件，第三个文件夹放我们的原理图工程文件等等。

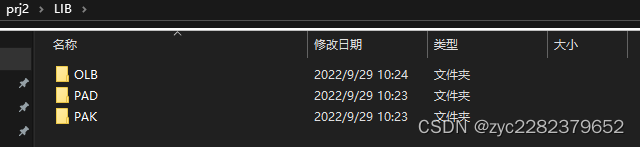

其中我们对第一个库文件要再细分一下，因为里面的文件种 类  和数量较多一点。我是这么建立的：

OLB里面放画原理图时会用到的各种元器件符号，文件后缀是.OLB，第二个放焊盘文件，第三个放封装文件。小白一开始看到这么多文件夹肯定就懵了，不要慌，这些暂时记不住也没关系，先大致有个印象，我们在使用软件时遇到让我们保存文件的时候再回头看看这里，看看到底应该放在哪个文件夹里面，放错了后面可以移动。

第一次打开Allegro和Design entry CIS软件时会先弹出一个框（两个软件弹出的框不一样）：

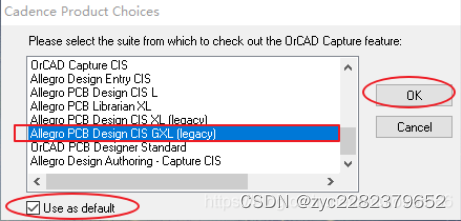

Design entry CIS的弹框：

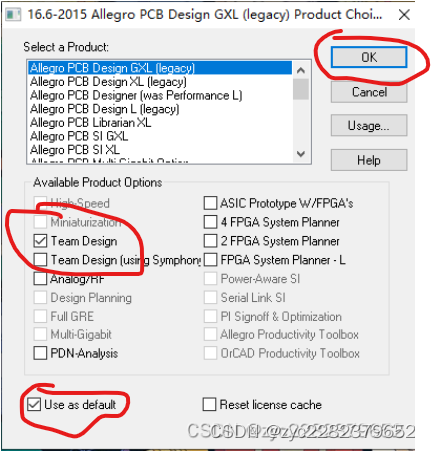

Allegro的弹框：

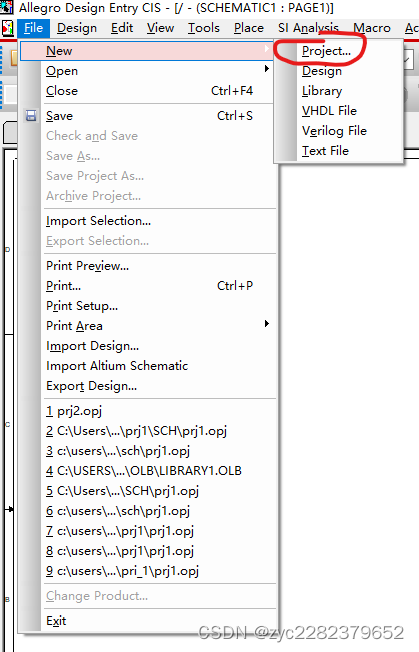

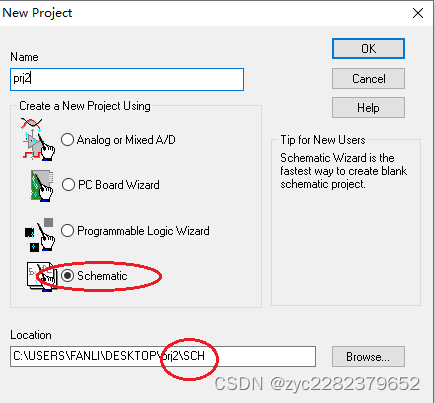

首先我们打开Design entry CIS软件开始绘制原理图，第一步创建工程文件

然后创建原理图

下方的保存路径注意在之前提到的SCH文件夹里面。

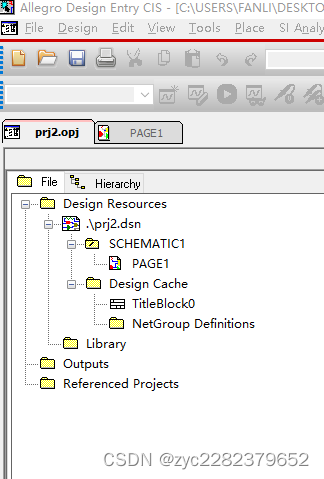

然后展开我们的工程目录（把所有的加号都点开为减号）

prj2.dsn就是我们的总原理图文件，这里解释一下，一个.dsn文件下面可以有多个PAGE文件，这些PAGE文件可以理解为互相关联的，因为有时候一个完整的电路系统是很庞大的，我们可能并不能在一张原理图纸上面把所有的电路给画出来，此时就需要多个PAGE了,所以真正的主体是prj2.dsn文件。（注意这个后缀名）

可以看到工程目录里面有一个重要的栏目叫library（元器件库），俗话说巧妇难为无米之炊，目前我们的库里面什么也没有，这个时候作为新手要学习的第一个重要的操作就是画元器件符号。

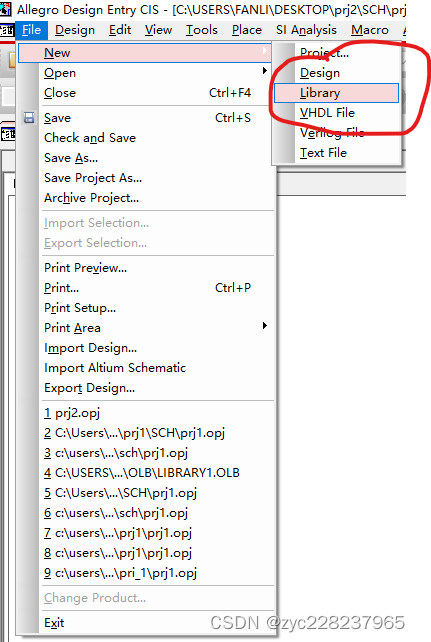

如图所示先创建一个库，

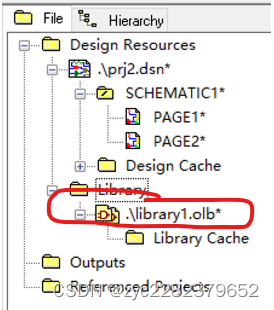

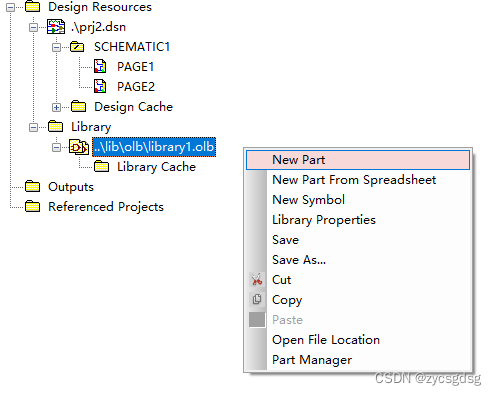

然后就可以看到我们的工程目录里面多了一个olb文件，这个时候我们要先右键点击它把它保存在我们之前讲的OLB文件夹里面。（这一步不要忘记了）

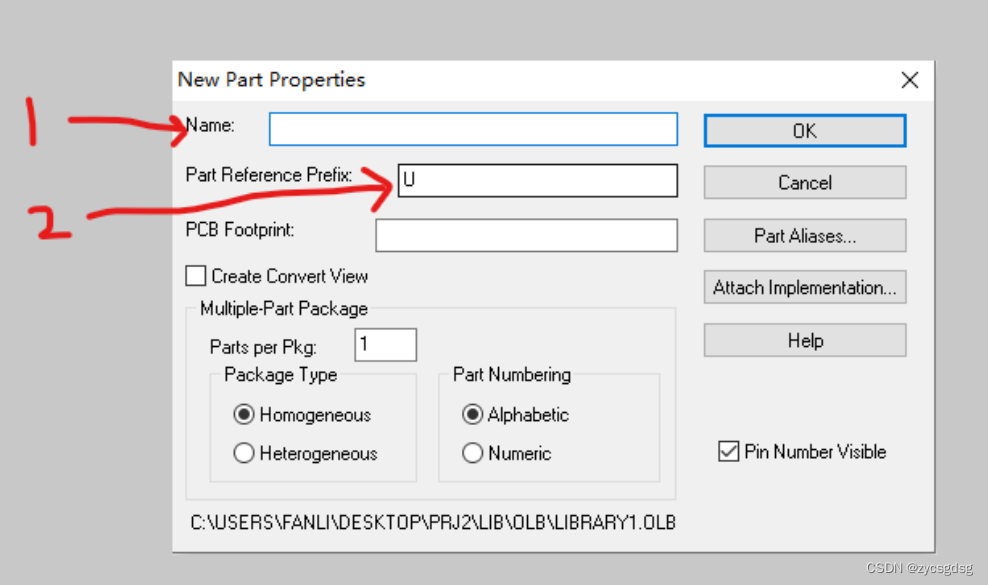

这个OLB文件和刚才的DSN文件都是一个合集文件的名称，OLB文件里面包含许多元器件，现在我们看到的是一个没有，这时候我们可以创建一个最基本的二极管。右击OLB选择NEW PART,然后会跳出来一个窗口，让你对你将要画的元器件的属性进行最基本的设置。

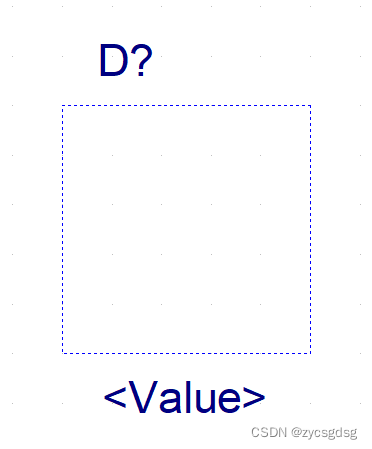

1处这里填我们的元器件名字，你可以随便写一个方面记忆的字母数字组合。2处是填位号的地方，（位号就是一个类名，如果把元器件比喻为水果，那么位号就是水果的颜色，比如各种原理图中各种芯片就可以用U来表示，二极管之类的可以用D表示），其他的选项保持默认不变。接下来映入眼帘的就是下面这个界面，虚线框就是规定器件的范围，你最后画的器件要在这个虚线框里面，这个范围可以拖拉更改（上面的D和Value可以先不用管）。

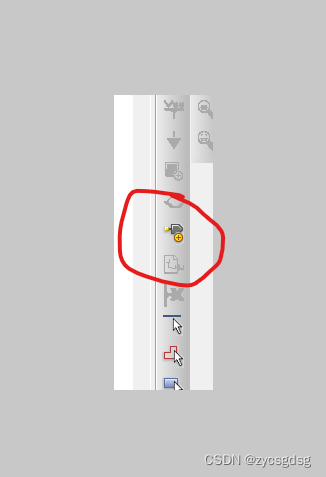

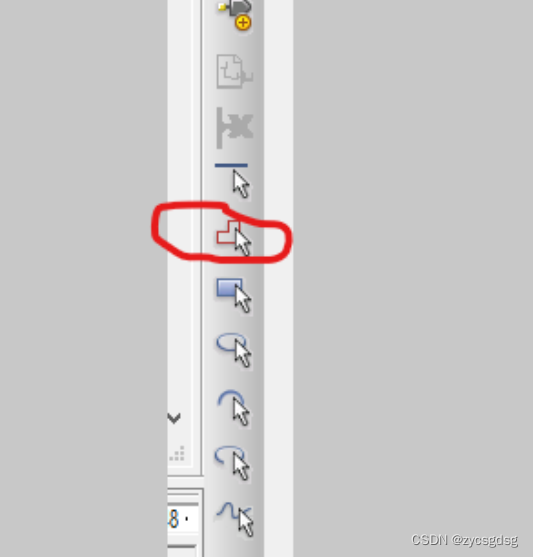

在这个界面的右边就是我们常用的操作，在里面找到这个画多边形的符号，（紧挨着上方的符号就是画直线的操作）我们要

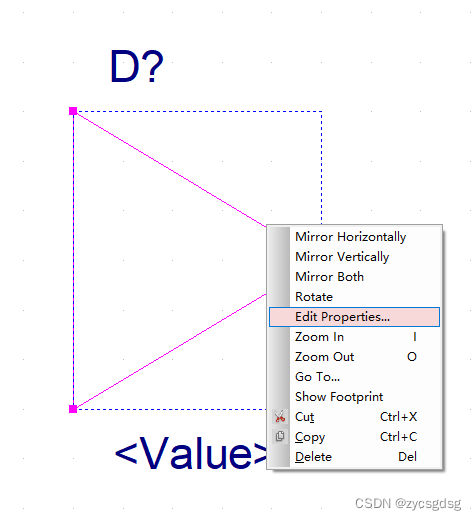

直接画的话画出来的都是直线，而按住Shift键的同时去画可以画出带有斜线的三角形。画完后点击三角框右键可以编辑属性，

在Fill Style  里面选择solid可以把三角形填充成实心。然后画出二极管上面的一条线，最后画出两边的引脚，要注意区分直线和引脚的区别（直线是没有电气属性的，而引脚是有电气属性的），这里圈起来的部分就是 引脚 。

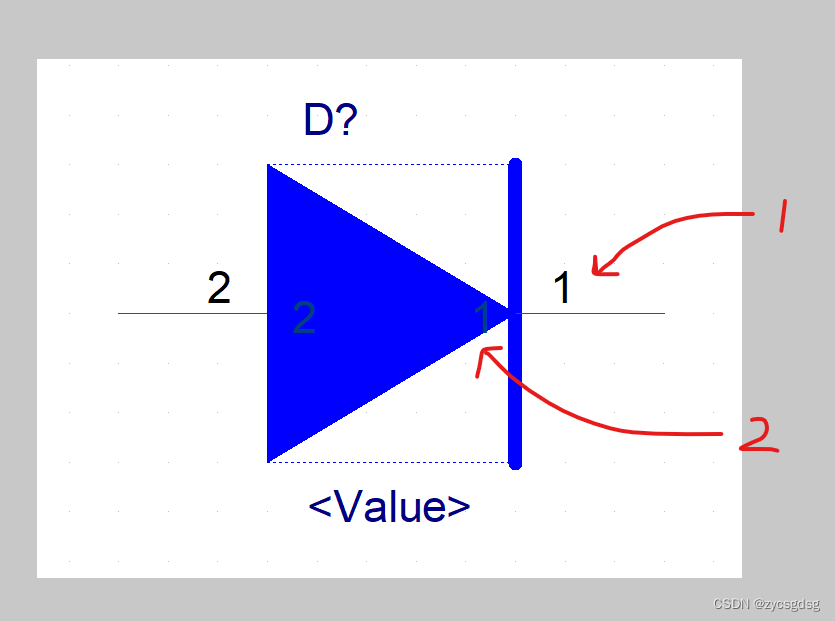

每一个引脚都是有引脚号和名字这两个属性的。下图中1处就是引脚号，一般是数字有时候也可以是字母和数字的组合。2处就是引脚的名字，在IC（芯片）的引脚中，2处一般是字母。

这样我们总算有一个里程碑了， 工程目录里面也就多出一个元器件IN123（我自己命名的）了。

之后的内容我再慢慢更新，有不对或者不严谨的地方欢迎指正，我会尽量做到真正的小白教程的。
