Cadence IC设计学习笔记（一）

• 通过实验的方式掌握Schematic Edtior的设计方法

启动

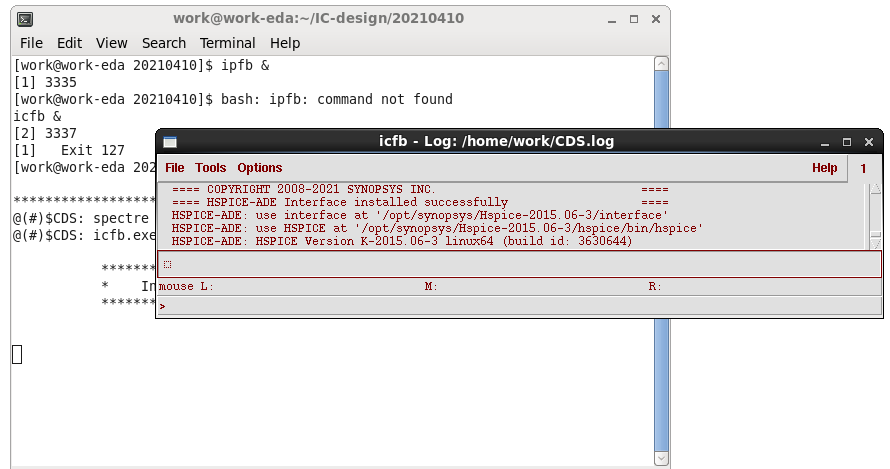

• 进入自定义的文件夹，打开终端，输入icfb & (加&表示可以后台运行)


建立新库、新单元及新视图

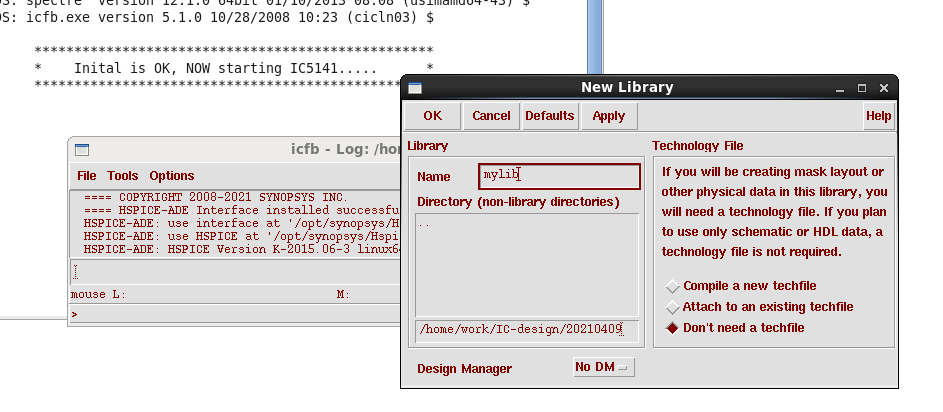

• 在CIW中，File > New > Library，在弹出的 New Library 窗口中，输入Name ：mylib，选中Don’t need techfile -> OK

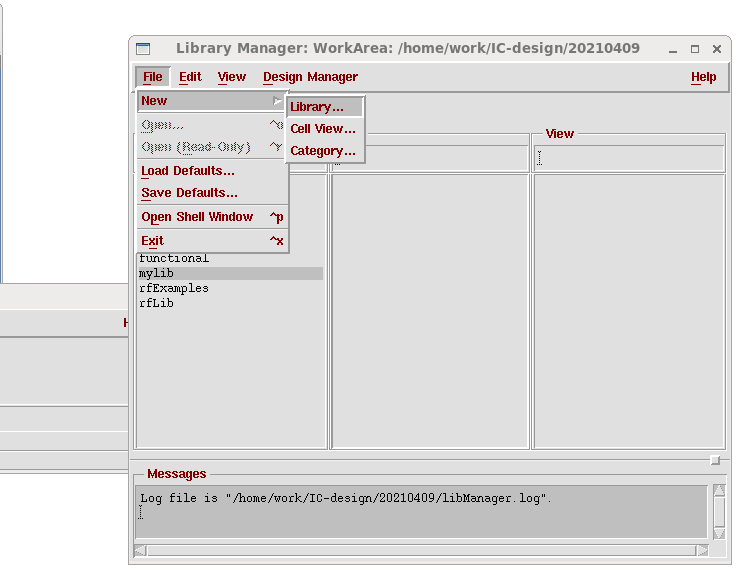

• 查看CIW窗口：Tools > Librart Manager，找到mylib，单击，在Library Manager窗口中，选择File > New > Cell view，输入文件名：date1，Tool栏中，选择 Composer-Schematic， OK

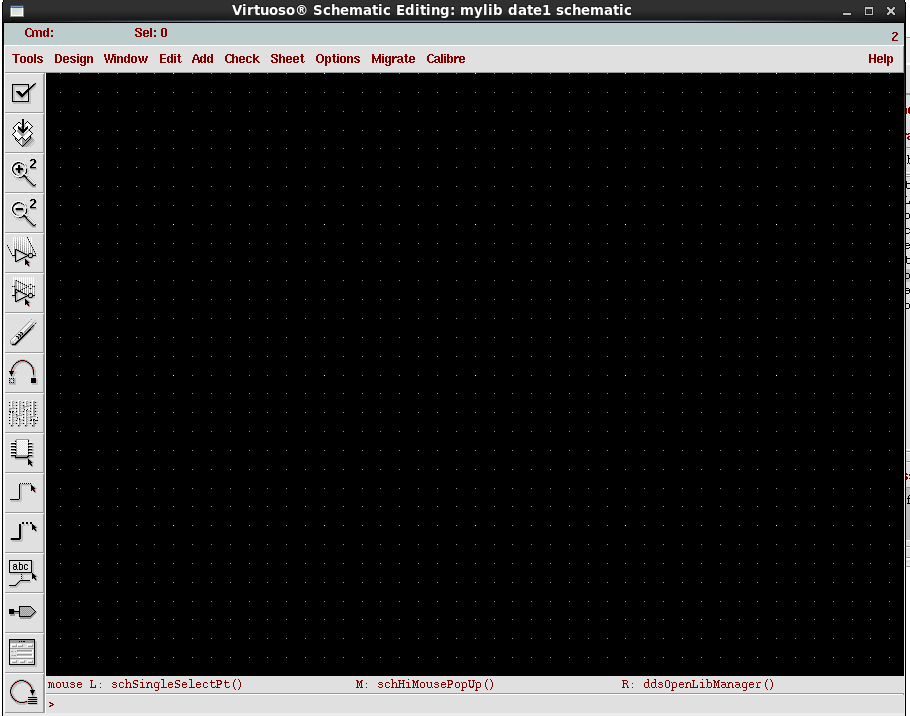

• 进入原理图设计界面


添加元件

• 原理图设计界面中，左边为工具栏，选择instance图标(快捷键i)；
• 单击Add instance，窗口Library栏右侧Browser；

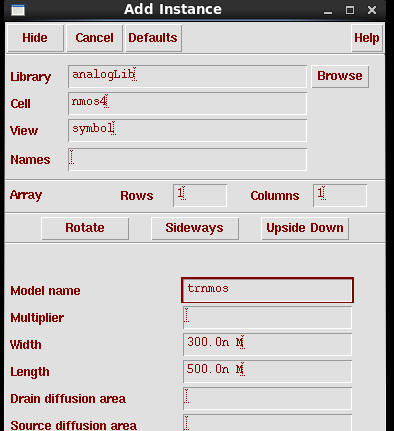

• 在弹出的窗口中，Library选analogLib，Cell选nmos4，View选symbol；

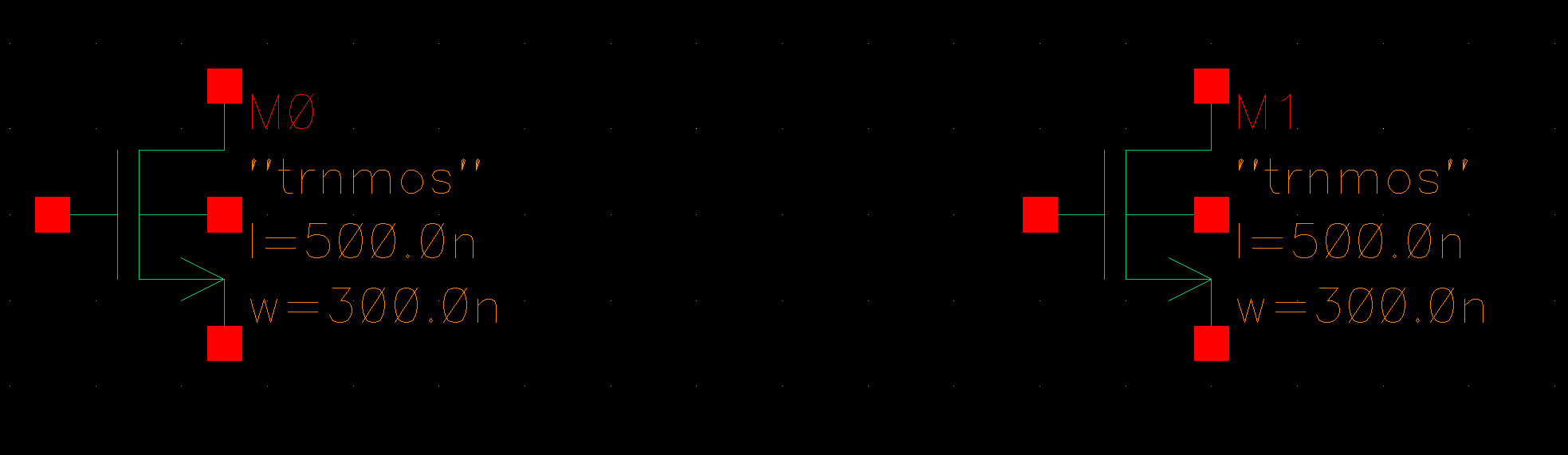

• 鼠标回到Add instance窗口，Model name : trnmos，width : 0.3u，Length : 0.5u，Hide，在原理图窗口中，放置两个元件，按ESC取消放置；

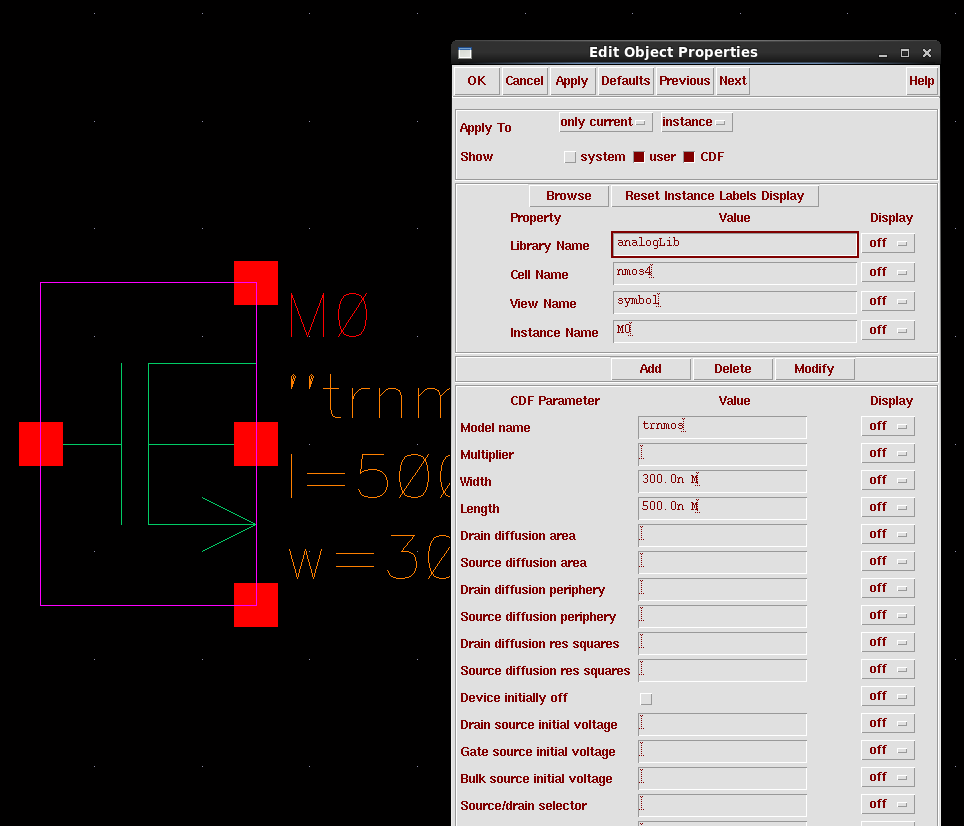

• 选中其中一个元件，按q键，可查看/改变属性；

• 快捷键f：界面显示适中；[ 放大界面；] 缩小界面；

添加管脚

• 选择左边为工具栏，选择pin图标(快捷键p)；

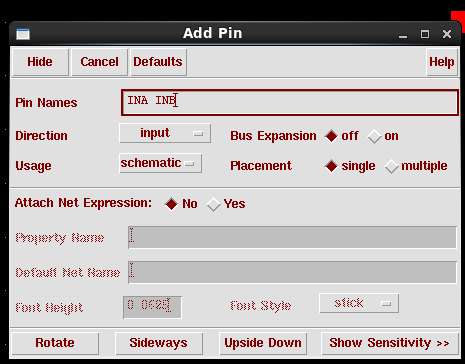

• 在Add Pin窗口中，Pin Names : INA INB，Diretion选input，Usage选schematic，Hide，同理放置两个输入PIN；

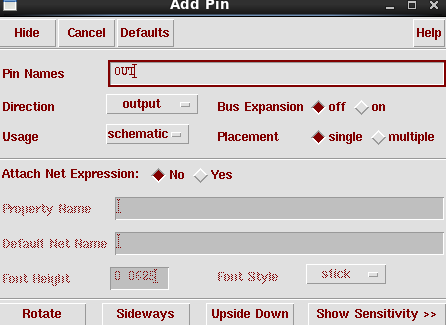

• 在Add Pin窗口中，Pin Names : OUT，Diretion选output，Usage选schematic，Hide，同理放置一个输出PIN；


添加 电源 和地

• 选择instance图标(快捷键i)；
• 单击Add instance，窗口Library栏右侧Browser；

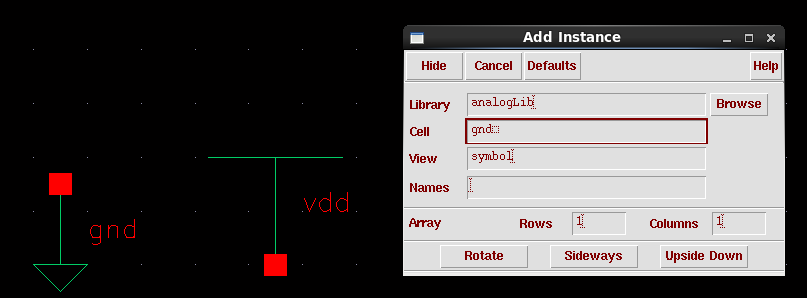

• 在弹出的窗口中，Library选analogLib，Cell选vdd，View选symbol，在原理图中放置Vdd；
• 同理，Cell栏选gnd，放置gnd；


摆放元件并加网线

• 快捷键 移动：m 删除：delete 取消命令：esc
• 左边工具栏中的Wire(narrow)，连好网线，esc；
• 保存文件：Check and Save；

层次化 设计 —symbol生成

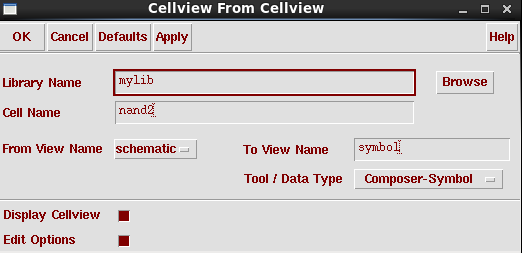

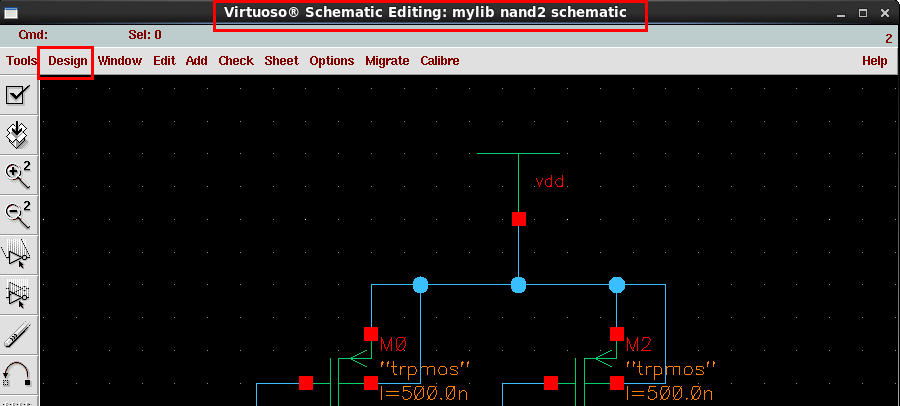

• 点击 Desing > Create Cell view > From Cellview，在Cellview From Cellview窗口中，From View Name栏：schematic，Tool/Data Type栏：Composer-Symbol，点击 OK；

• 在“Symbol Generation Options”窗口，单击Load/Save按钮，OK；
• 出现Symbol窗口，改变symbol形状：

• 保存save即可

电路仿真

创建激励信号电路模块

• 在CIW窗口中：Tools > Library Manage，弹出的窗口中有创建的mylib，点击它；

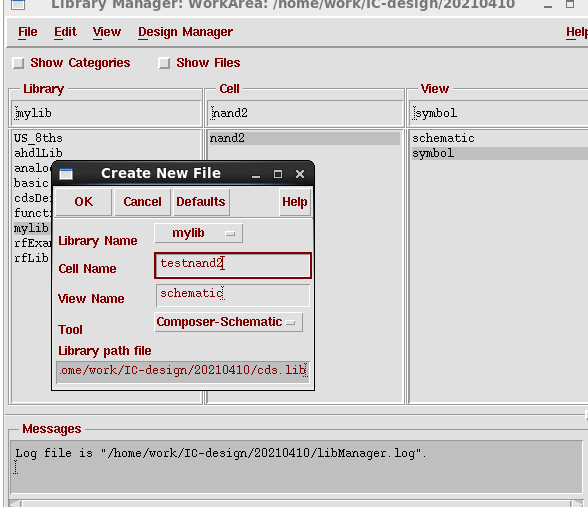

• 选择 File > New > Cellview，Cell Name栏中，输入：testnand2

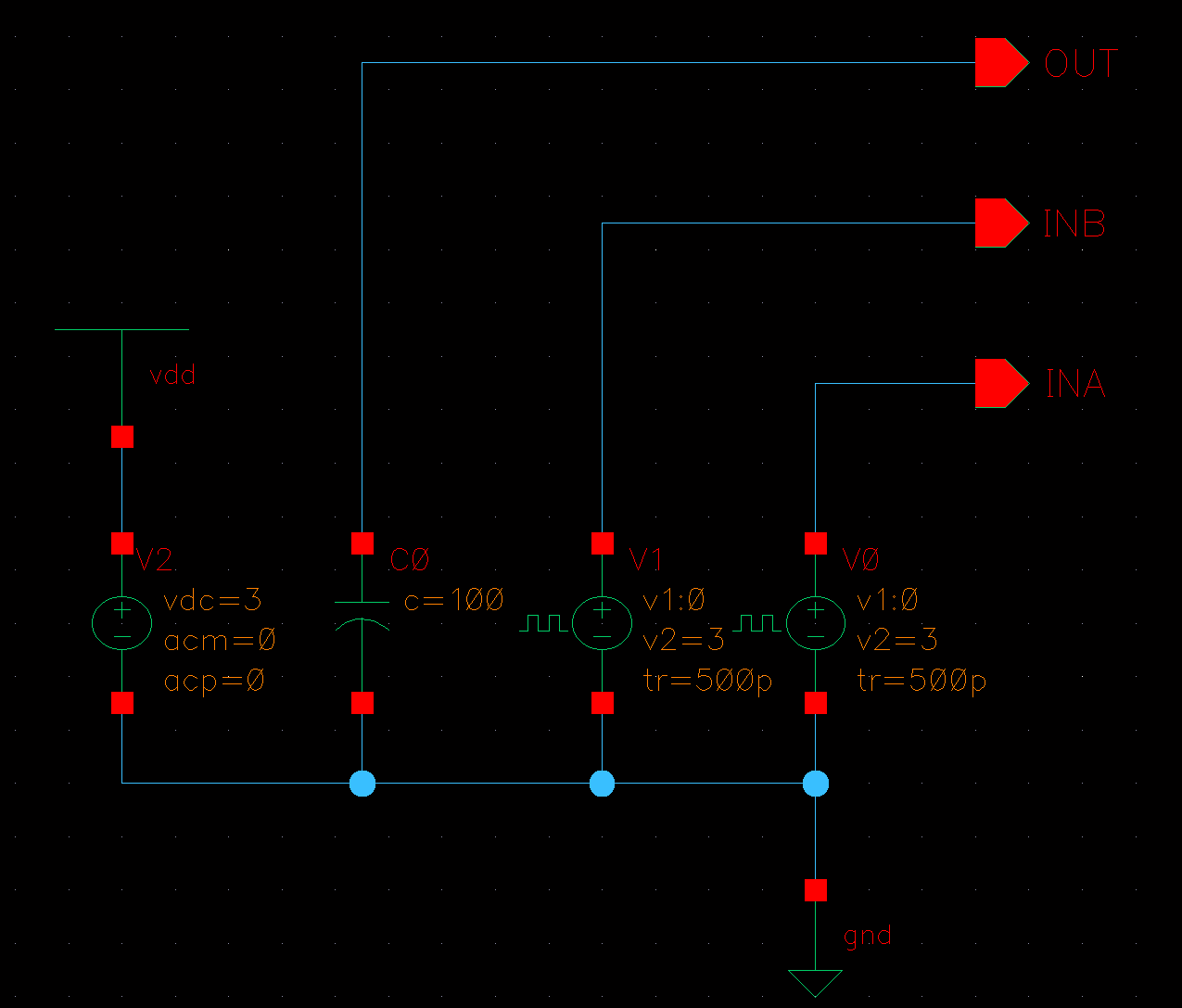

• 加入下列元件并连线

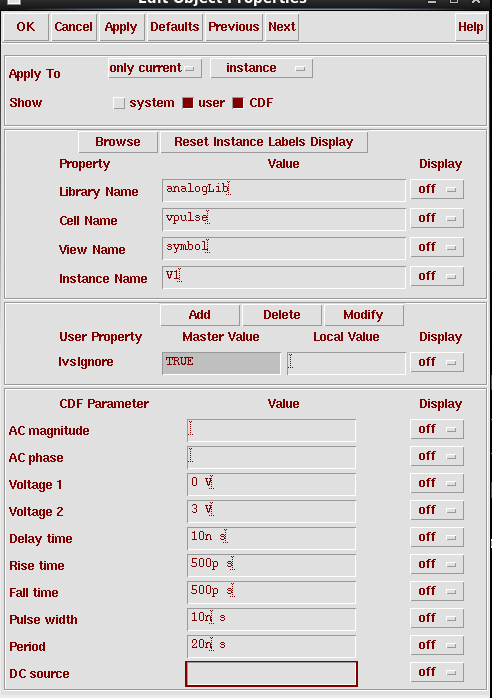

• 各器件参数

• 其中电源参数


编写 仿真文件

• 设置仿真环境：Tools > Analog Enviroment
• 设置仿真模型文件路径：在“ADC”窗口中，Setup > Simulation Files , 在Include Path 中加上 ./Models , OK
• 输入模型文件名：在ADE窗口，点击Setup > Model Libraries ; 在Model Library File栏中：allModels.scs > add > OK
• 注意：这里文件位置不对的话，后续仿真会报错，显示无法找到“allModels.scs”文件，这要在Cadence安装包中找到allModels.scs，把它复制出来，设置合理的路径（这个问题我找了好久）。
• 选择要查看的信号：ADE窗口，点击Outputs(工具栏中) > To Be Plotted > Select On Schematic ，在原理图中点击3个Pin的连线（线条变色），此时ADC窗口的Outputs框中有了已经选择的信号。
• 保存仿真激励文件：ADE窗口中点击 Session > Save State，Save as栏：state1 > OK；
• 此时可以关闭ADE了

将激励模块加入被 仿真电路

• 回到Schematic窗口，生成testnand2单元的symbol：

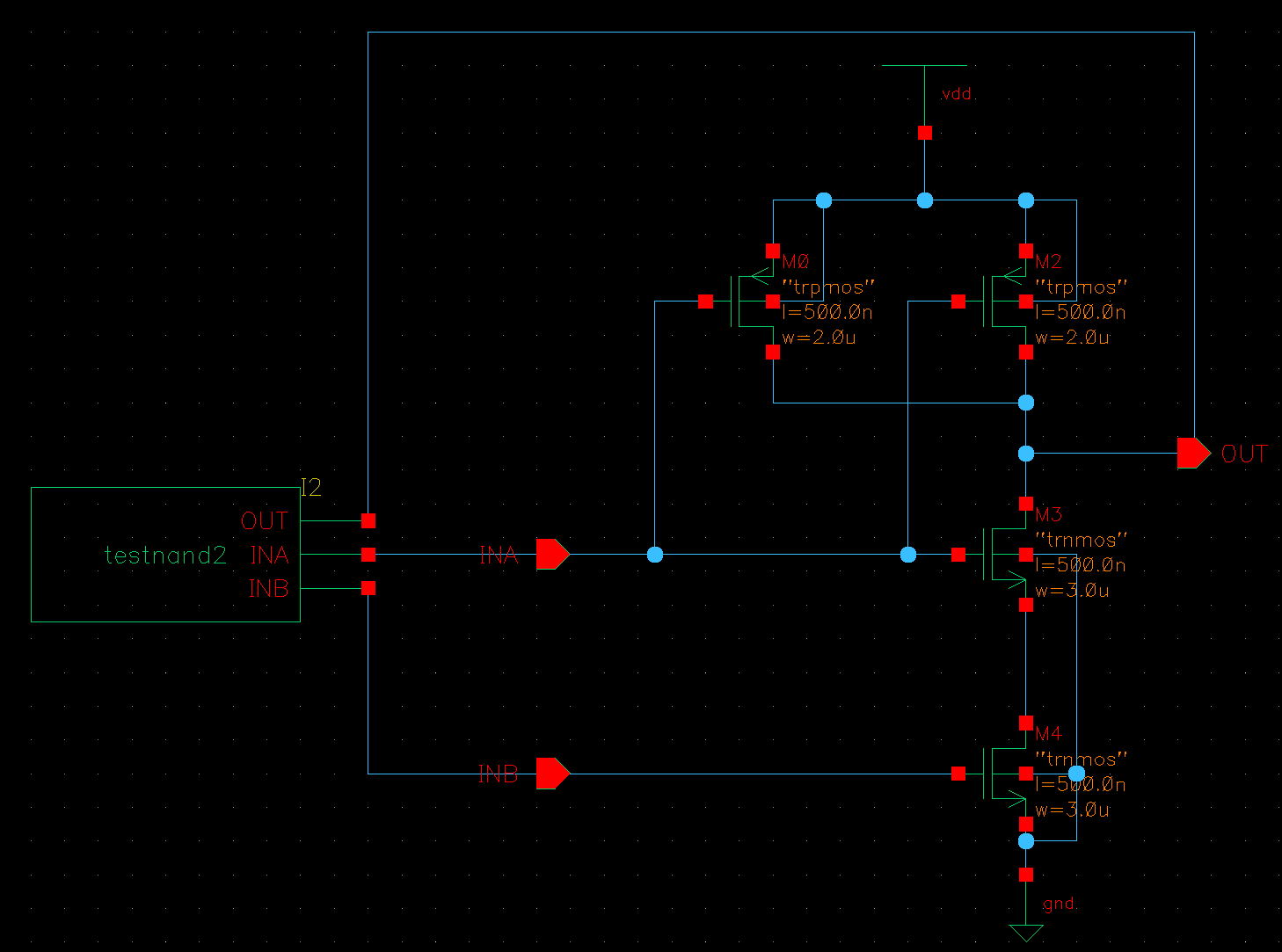

• 在Library Manager窗口中，打开mylib中一开始画好的nand2原理图，添加testnand2元件，并连线，保存（Check and Save），不要退出Schematic窗口。


仿真

• 在Schematic窗口中，Tools > Analog Enviroment
• 添加激励

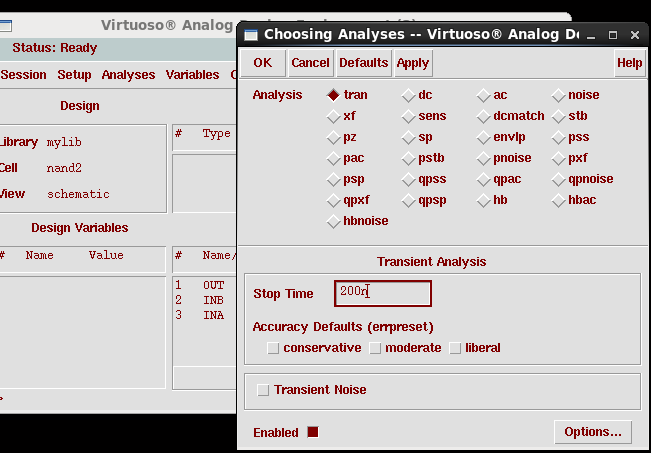

• 设置分析模式和仿真时间：点击ADE窗口中的Analyses > Choose，设置如下

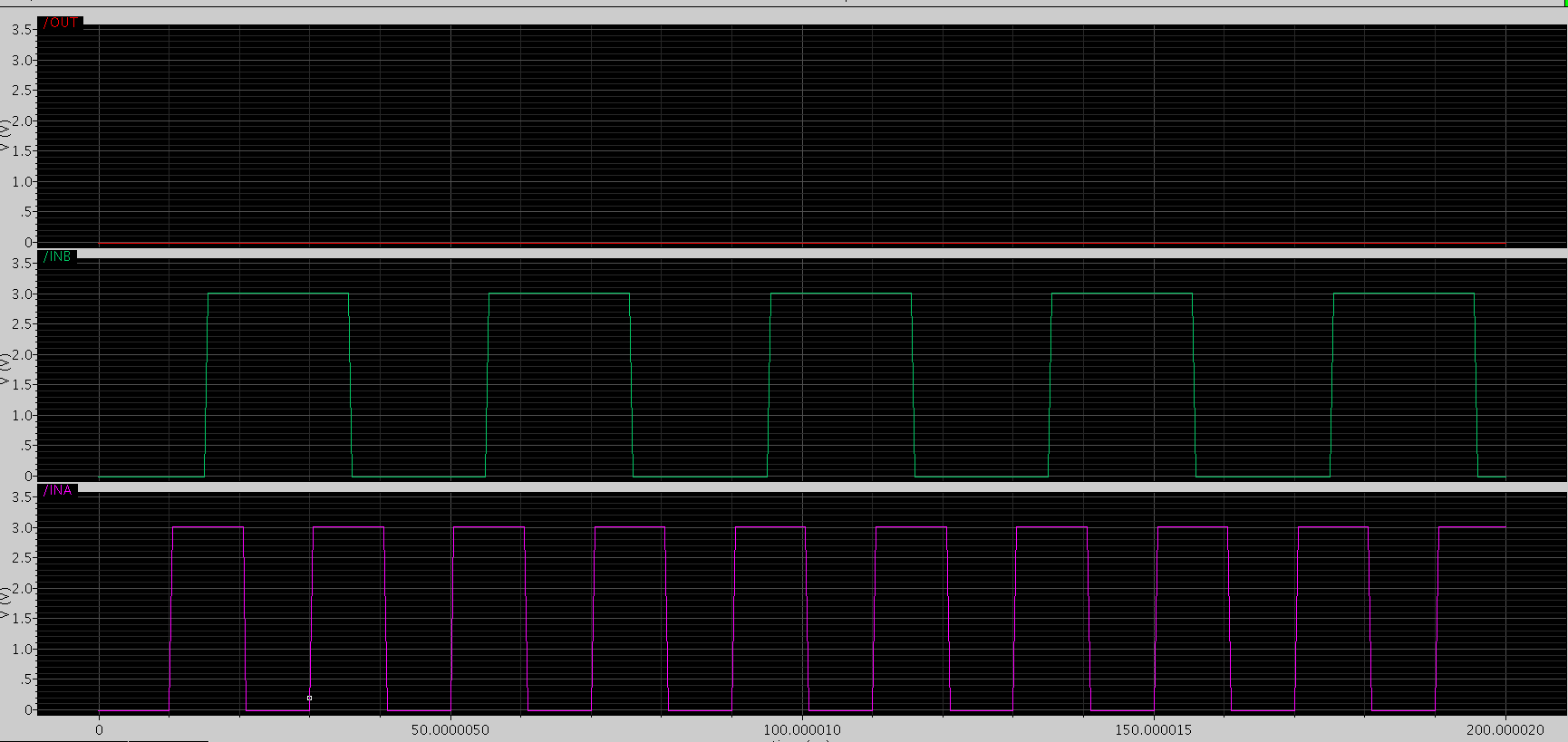

• 计算，点击ADE窗口右边的Netlist and Run弹出 Welcome to Spectre窗口，就可以看到仿真波形了。
