【Cadence 17.4电路设计与仿真笔记】02：元件库维护与原理图设计

【说明】：本文内容包括：

   参考资料：

   1-Cadence OrCAD 原理图快捷键详解——廖 光  铖

   2-Cadence Allegro 快捷键设置——吴川斌的博客

   6-《Cadence Allegro 17.4电子设计速成实战宝典》——凡亿教育

   7-cadence生成网络表时出现如下错误，解决办法（转）——hardware_hh

【Cadence 17.4电路设计与仿真笔记】系列文章架构
01-Cadence基础知识
02-元件库维护及原理图设计

1. OrCAD原理图器件库

1-最详细的Cadence OrCAD Capture自带元件库的介绍——廖光铖

2. OrCAD Capture原理图设计基础

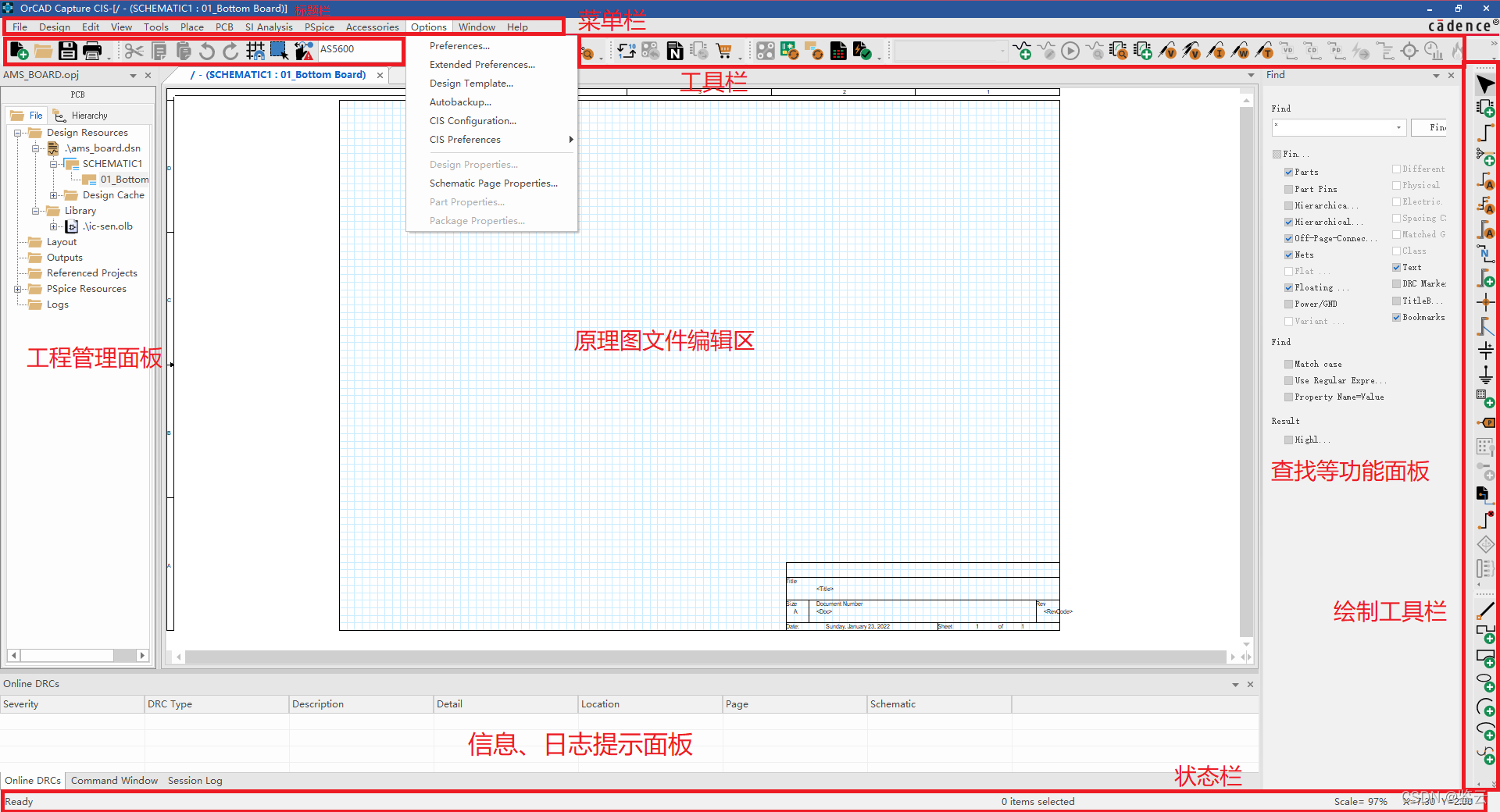

                                                 OrCAD Capture原理图编辑界面

                                                ;  ; 原理图编辑快捷键

2.2 原理图设计中常见概念

• 层次原理图设计思想：自上而下：适合有一定沉淀，耦合性较弱的模块电路。自下而上：是从基础开始搭建系统的常见方法。
• 实体(Instances)与例化(Occurrences)：实体指的是某一具体的元器件，Occurrences就是其在同一个设计中不同的出现位置。
• [ ]

2.3 原理图DRC（设计规则检查）

3. OrCAD Capture实用技巧

（1）配置并导出BOM

   工具栏快捷图标。

   选中原理图 -> 菜单栏  report -> BOM/CIS Bill of Materials -> Standard。

（2）批量修改

   选中一张图纸或一个设计，菜单栏Tools –> Annotate –>

（2）设置连线的差分属性

   从而在 Layout 阶段不用在创建。

   菜单栏Tools –> Create Differential Pair –> 查找网络名，添加到属性。

4. OrCAD Capture基本操作

普通操作包括（页面大小、栅格、标题框等）；（布置、移动、旋转、复制、剪切、粘贴、删除）；（绘制导线、总线，放置电源、地、离页符等）。

（1）添加自定义元件库

   place -> part（或快捷键P） -> 点击Libraries框的右上角add library  按钮 -> 找到要加入元件库添加。

（2）取消默认打开工具环境
File -> Change product。

（3）原理图栅格显示设置

   Options -> PreferencesGrid -> Display -> Grid spacing，栅格间距设置1 / 1 of pin to pin时最大。

（4）元器件对齐操作
Edit  -> Align -> 选择左、右、顶端、居中、底部对齐，或者选择水平、垂直的分散等距布置。

（5）原理图封装属性的编辑

   选择原理图.dsn根目录 -> 右键Edit Object Properties -> 编辑PCB Footprit属性栏，编辑封装名称。

（6）输出原理图网表

   网表是原理图电气网络连接的数据文件形式。

   选中工程，Tools -> Create Netlist -> PCB选项卡

1-cadence17.4主题切换【记录1】——幻梦业余

   2-cadence 批量一次性修改title 页码标题等——jiangchao3392

5. Cadence OrCAD常见错误与提示

（1）QUESTION(ORCAP-1589): Net has two or more aliases - possible short?

   原因：器件默认管脚命名（NET名称）与所连接网络的NET名称不一致导致的

   措施：可忽略。或关闭Tools->Design Rules Check->Physical Rules->Check power ground short

（2）Part is out of date with respect to the design cache.use update cache to synchronize the part in the cache with the library，

   原因：原理图库封装有更新，与当前设计缓存中不一致

   措施：选择File -> 点.dsn文件"+" -> 点Design Cache文件夹"+" -> 找到报错Part -> 右键design -> Update cache。

（3）ERROR(ORCAP-36002): Property “PCB Footprint” missing from instance XXX

   原因：原因器件封装缺失报错；

   措施：

（3）Loading… C:\Users\dell\Desktop\AMS Board-V01\ams_brd\pstchip.dat
#34 WARNING(SPCODD-34): Expected ‘;’ character on line 252. Check the name and value syntax for invalid characters in the primitive definition before the line number.
xxx…
ERROR(SPCODD-47): Packaging cannot be completed because the file C:/Users/dell/Desktop/AMS Board-V01/ams_brd/pstchip.dat could not be loaded. xxx…
#53 ERROR(SPCODD-53): Packaging cannot be completed because packaging has encountered a null object ID. xxx…
#2 ERROR(ORCAP-36026): Unable to read logical netlist data.

   原因：器件value的命名中包含不规范的符号；

   措施：比如我这个工程中一个接口的value使用了上标点“ ’ ”，导致报错，修改掉即可。
