Cadence常用软件模块详细介绍

cadence常用 软件 模块介绍

1. Allegro PCB Editor：

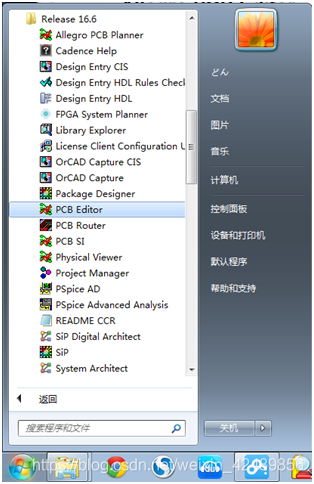

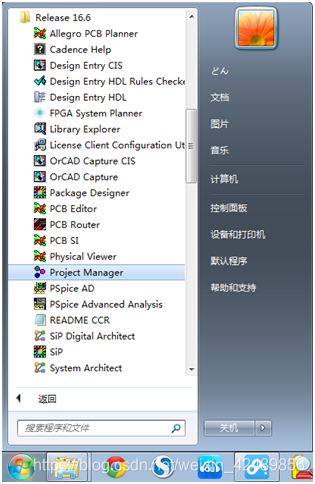

       *用于创建修改设计文件，是主要的设计工具。可以单独启动(下图左)，也可以在工程管理器(下图右)中启动(一般选择单独启动)：


*有两种模式：layout mode 和 symbol creation mode 。

   *当我们创建 电路 板工程(.brd文件)进行手工布局布线时，就工作在layout mode下。

   *symbol creation mode中可以创建及修改Package symbol、mechanical symbol、format symbol、

   shape symbol、flash symbol。

1. Padstack Designer： *创建及修改焊盘padstacks。 *Allegro在创建零件封装时，焊盘需要单独设计，必须使用这个工具先创建焊盘。
2. DB Doctor： *用于检查设计数据中的错误，在设计的每一个阶段执行，可以部分修复数据错误。在生成光绘文件前必须进行DB Doctor检查。这是一个常常会被调用的组件，但是一般不会单独拿来用。了解有这么个组件就可以了。
3. Allegro Constraint Manager： *Allegro约束管理器，布局布线约束规则的创建、管理、评估、检查等，如各种物理间距、线长、线宽等。可以与Allegro PCB Editor和Allegro PCB SI等完美集成，非常方便进行交互设计。 *打开方式：
4. Allegro PCB Router： *自动布线工具，对于有复杂设计规则的高密度电路板处理能力很强，可以在Allegro PCB Editor中用自动布线命令调出来。这个布线工具名气很大，对于简单的电路板，布线很美观。相比较而言，布通率很高。 *打开方式：
5. Allegro PCB SI： *电路板信号完整性仿真工具，反射、串扰等噪声分析。布线前后都可以使用，布线前主要进行约束规则的开发。
6. Allegro PCB PI： *电源完整性仿真工具。不能仿真电源平面分割情况。这个工具可以用其他工具替代。
7. 各个工具之间的关系：
