Cadence仿真电路步骤记录：完整流程详解

安装软件：吴川斌

仿真过程：

1.打开capture CIS  ,进一步OrCAD Capture

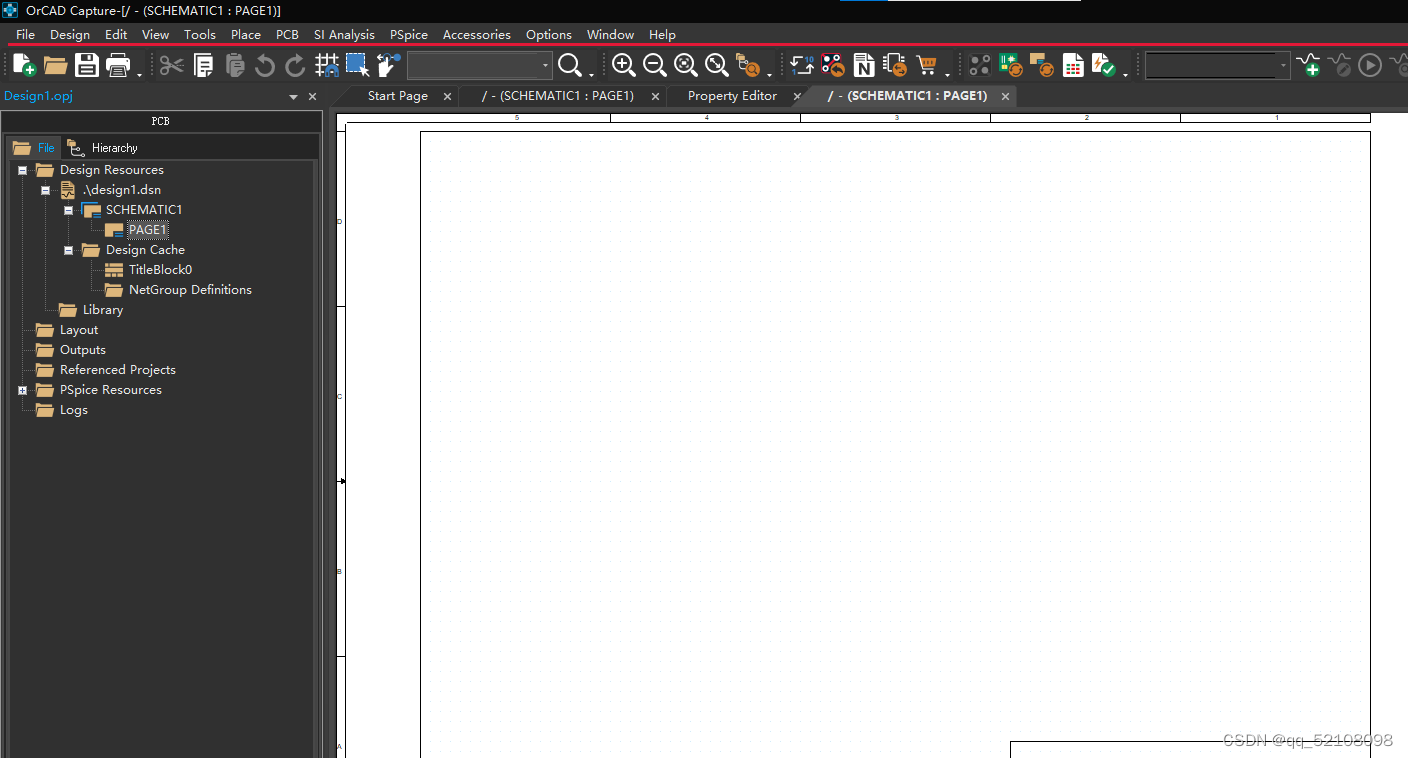

2. file-new-project,在设计资源中找到设计空白面板

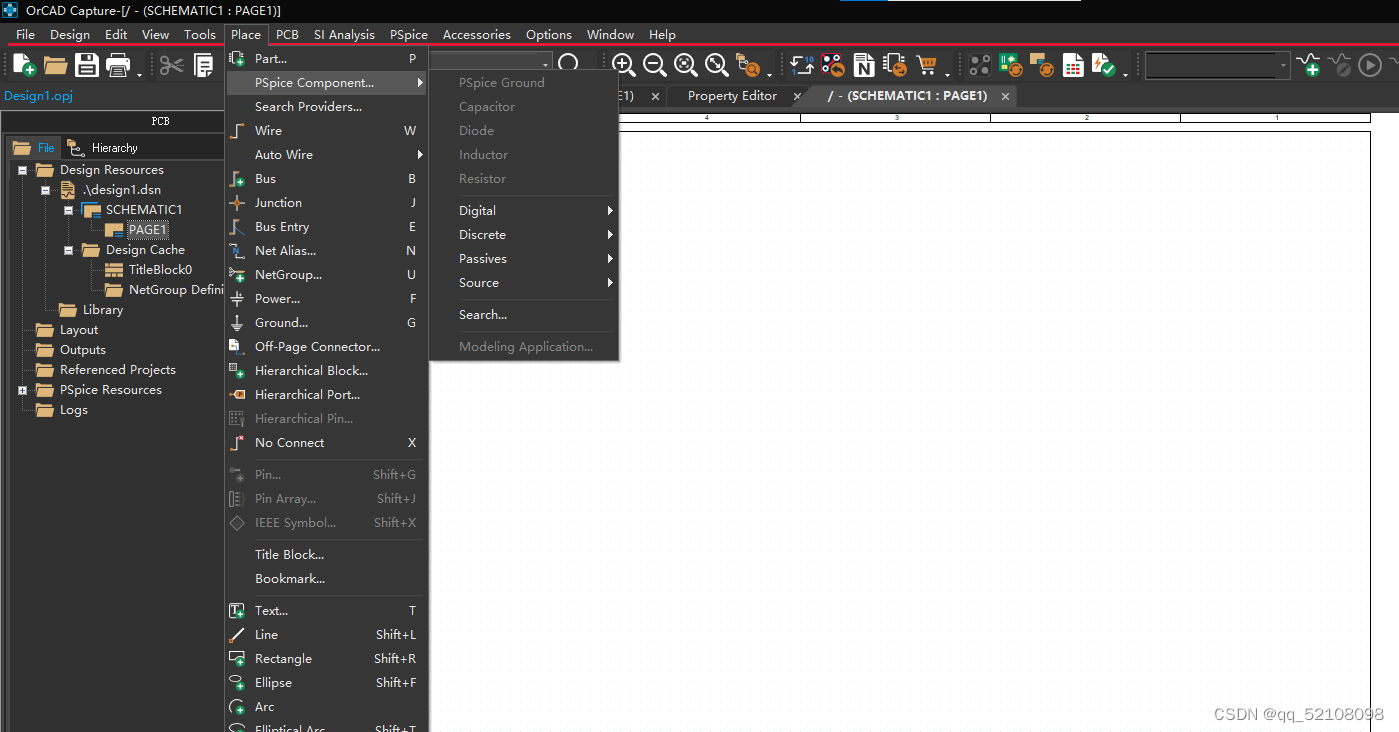

3. place放置器件

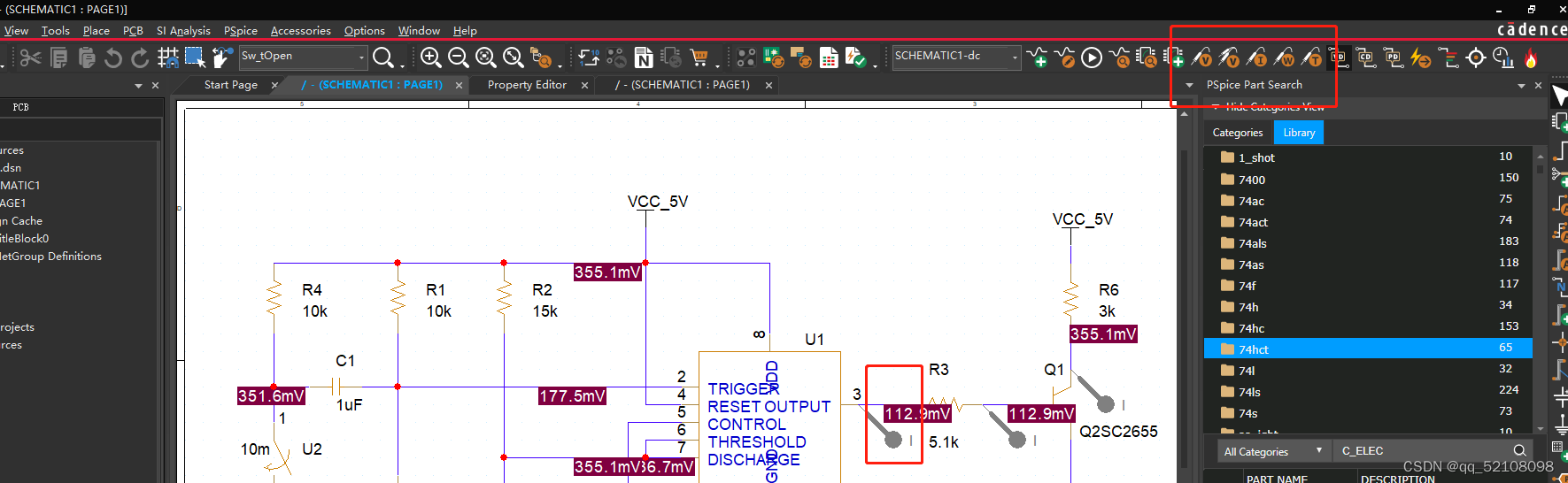

4. 电源，地，电阻R，电容C，极性电容C_ELEC，定时开关Sw_tOpen，Sw_tClose，可以点击Search在右边进行搜索，遇到没有的就到网站下载 PSpice 模型，添加到项目中。添加步骤：左侧设计资源中的Library右键Add file。

网站下载需要的 PSpice 模型，在各大芯片公司的官网找到：（此处参考Cadence OrCAD 17.2 电路仿真入门 - 夏日时光 - 博客园 (cnblogs.com)）

1. TI 德州仪器提供了一个 PSipce for TI 的工具包，可以在 TI 官网注册下载。
2. 安森美 (onsemi.cn) 可以搜索下载很多常见的器件模型。
3. Inter （Altera）的FPGA 模型也可以在官网下载。

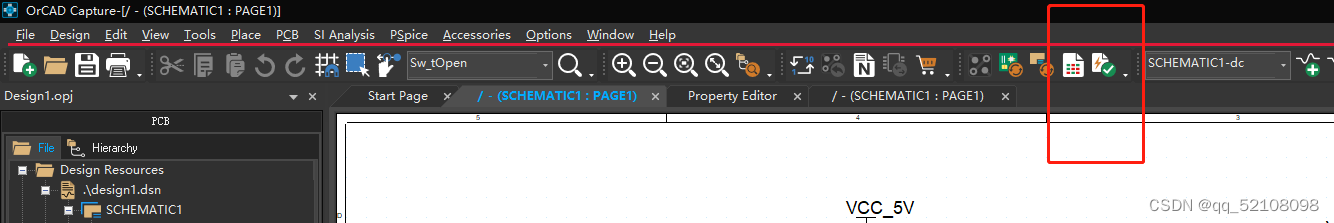

5.完成电路图之后，点击检查，无误进入下一步仿真，

当遇到报错Property "PCB Footprint" missing from instance U1: SCHEMATIC1, PAGE1 (3.20, 1.70). /U1:  SCHEMATIC1, PAGE1  (3.20, 1.70) ；表明器件U1封装PCB Footprint的缺失，就是U1这个器件在绘制原理图时没有做封装的匹配，这一栏是空的；在原理图中找到U1这个器件，双击该器件，编辑器件属性，找到PCB Footprint这一栏，这一栏是空着的，所以在输出网表时会报错，原理图的每一个器件必须匹配一个封装名称才可以。若已知封装直接填写，未知则可根据器件的数据手册（可去官网找）来查其封装。

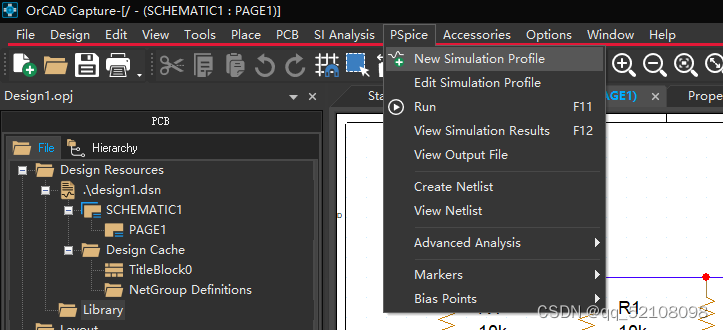

6.仿真。PSpice-new simulation Profile；然后可根据添加探针电压电流，则可以在仿真文件中看到电流电压的变化情况
