Cadence 17.2 Padstack Editor入门指南

Cadence 17.2 Pad Editor入门指南（1）

Cadence 推出 最新版 本17.2。其中焊盘制作软件的界面较之于之前版本有了大幅度的改变。下面就开始介绍17.2版本的Pad Editor。

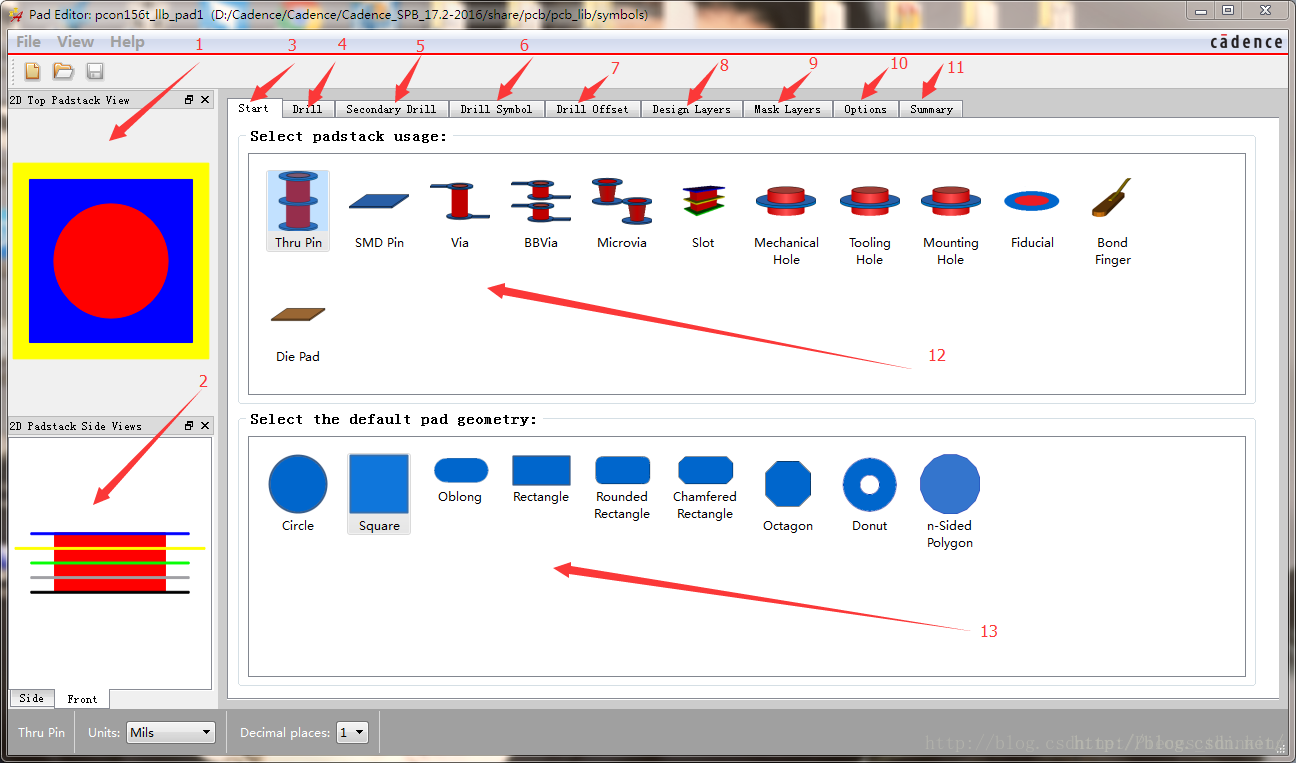

点击开始->所有 程序 ->Cadence 17.2->Product Utilities->PCB Editor Utilities ->Padstack editor 启动软件后，就会看到如下界面：

每一部分的功能如下：

 1、 2D Padstack Top Views：
        焊盘的2D顶视图。

 2、 2D Padstack Side Views：
        焊盘的2D侧视图以及正视图。通过top、side、front我们可以比较直观的了解到焊盘的封装，层叠信息、钻孔信息。
        猜测以后的版本会不会出现3D的焊盘可视界面。

 3、Start界面：
        此界面用来选择焊盘类型以及焊盘默认的几何形状。如上图所示。

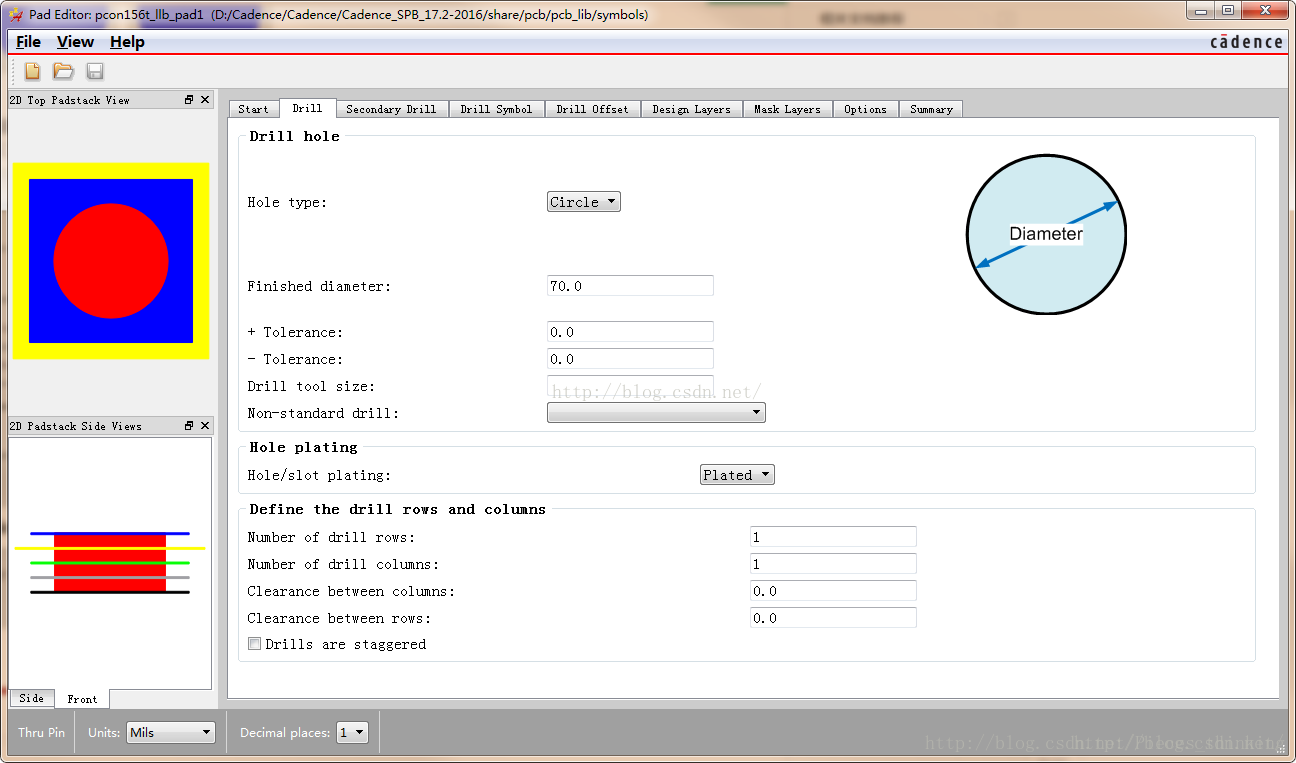

 4、Drill界面：

        钻孔界面：在这个界面中，我们定义钻孔的类型，尺寸，误差。与17.0版本不同的是，这一版本还可以定义钻孔的行与列，以及每个钻孔行与列之间的间隔。直接输入数字即可，单位在界面左下角的Units中通过下拉菜单选择。

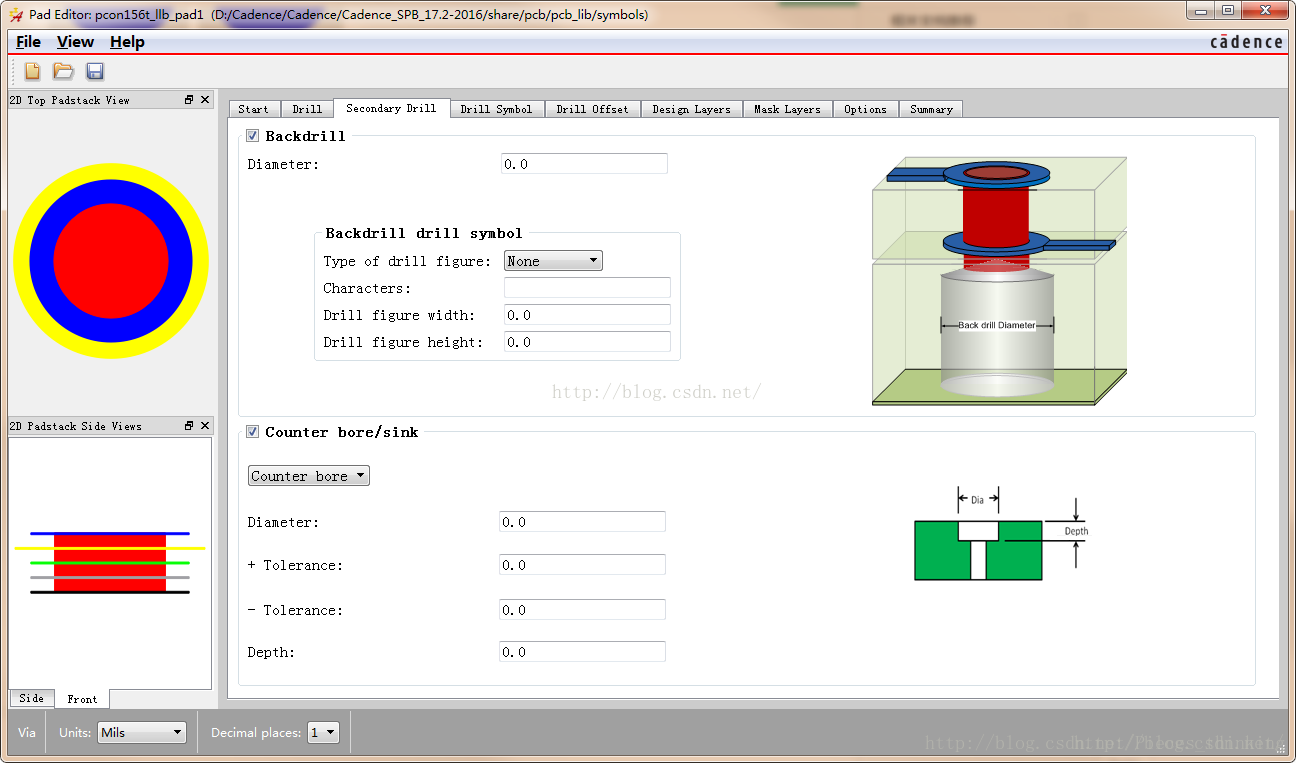

5、Secondary Drill：

此界面可以选择板子的盲孔和埋孔。PCB设计中的孔分为三种，两面通透的成为过孔，从板子一边钻但是不通过所有层的称之为盲孔，在板子内层链接某几层，但是板子顶层和底层都看不到的称之为埋孔。通过右侧的示意图我们就可以很方便的理解。

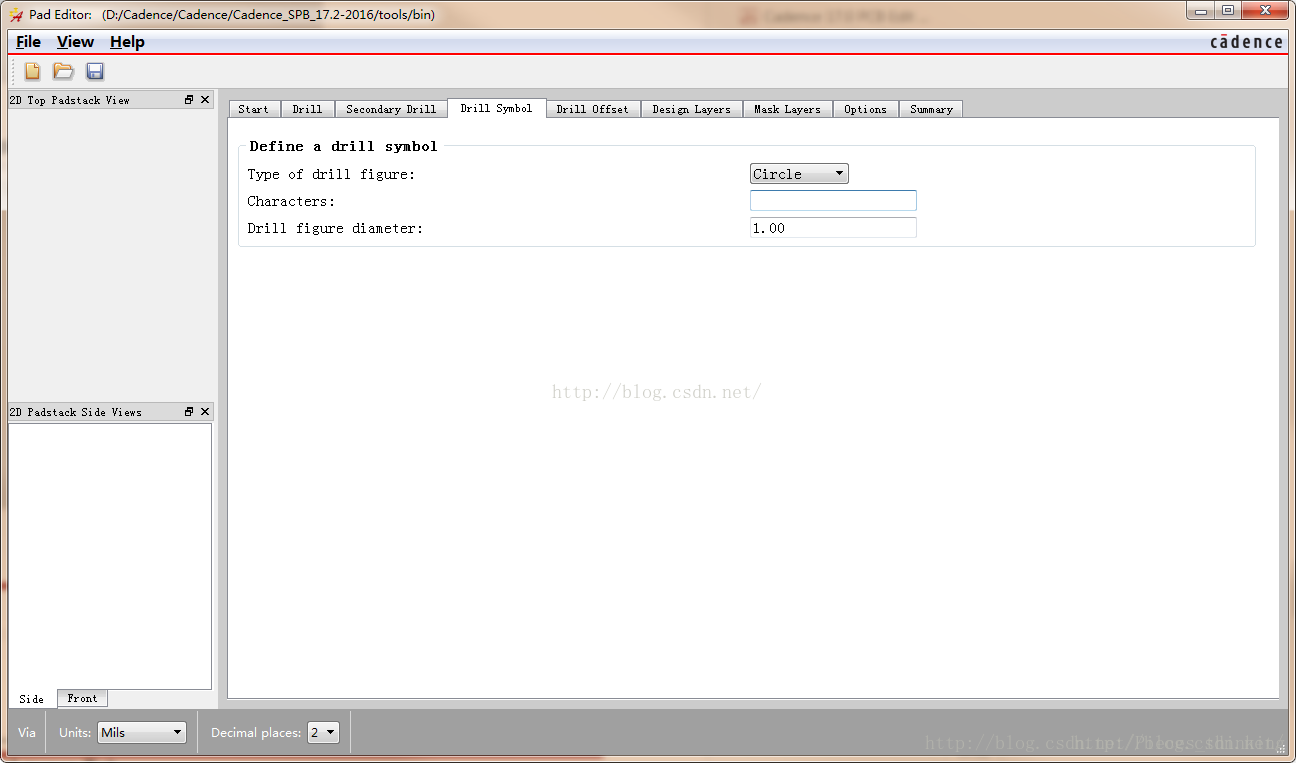

6、Drill Symbol：

 可以在此定义用哪种几何图形表示钻孔的大小。几何图形从下拉菜单中选择。Characters表示钻孔特性，figure diameter表示钻孔直径

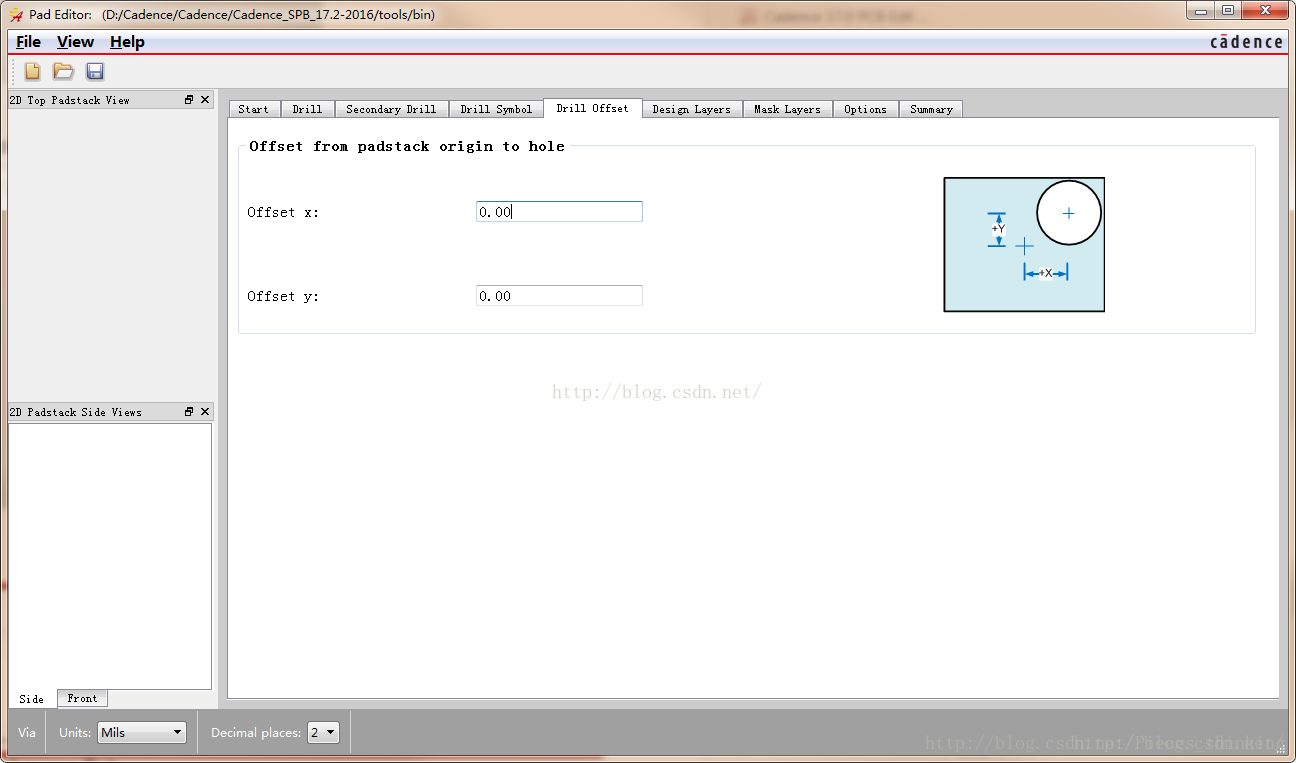

7、Drill Offset:这一选项框比较简单，定义钻孔的中心离图示中心的距离。

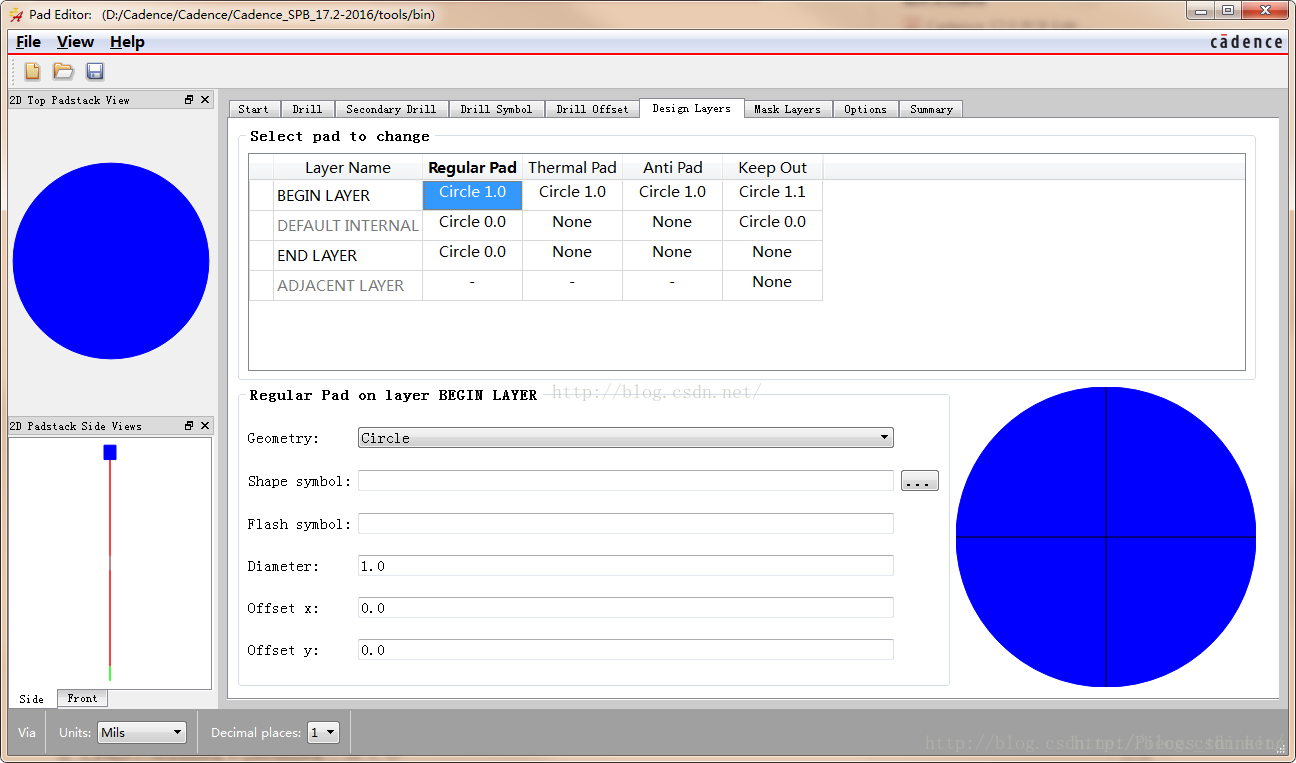

8、Design Layers：

  层面设置。与前版本相似。可以再此设置焊盘在每一层的信息。鼠标右击还可以添加和删除层。Regular Pad、Thermal Pad、Anti Pad、Keep Oot菜单分别表示焊盘几何图形、散热、隔离、阻焊。

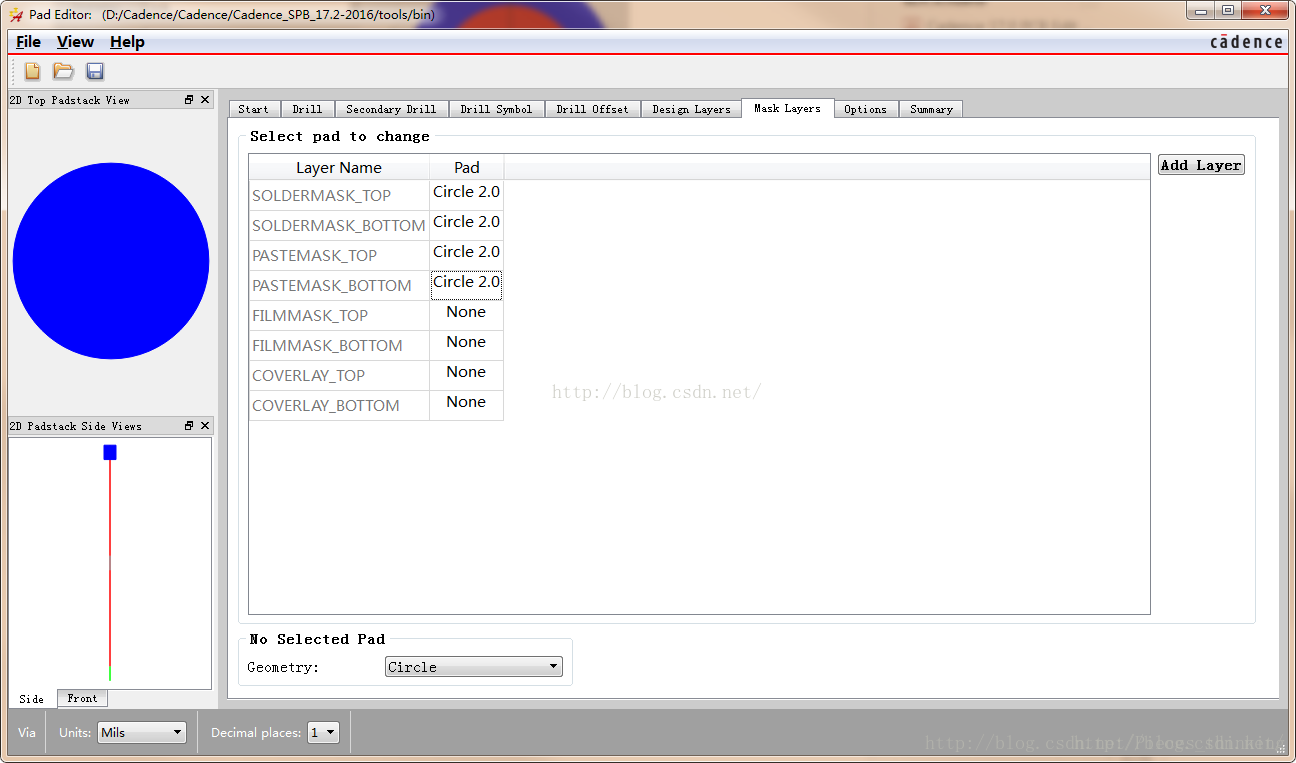

9、Mask Layers：

 阻焊层，阻焊层分为sold mask和paste mask，也可以认为是绿油层和锡膏防护层（钢网层）。值得注意的是Solder Mask是出负片，也就是说，设计图纸上绘制了图形的地方在实际生产的时候，是没有绿油的。Paste mask是出正片，有画东西的地方是会有锡膏的。

 除此之外，我们还可以通过Add Layer 添加板层。最多可以顶层底层各添加16层。共32层。
 另外还有：filmmask（预留层）和coverlay(图覆层)。

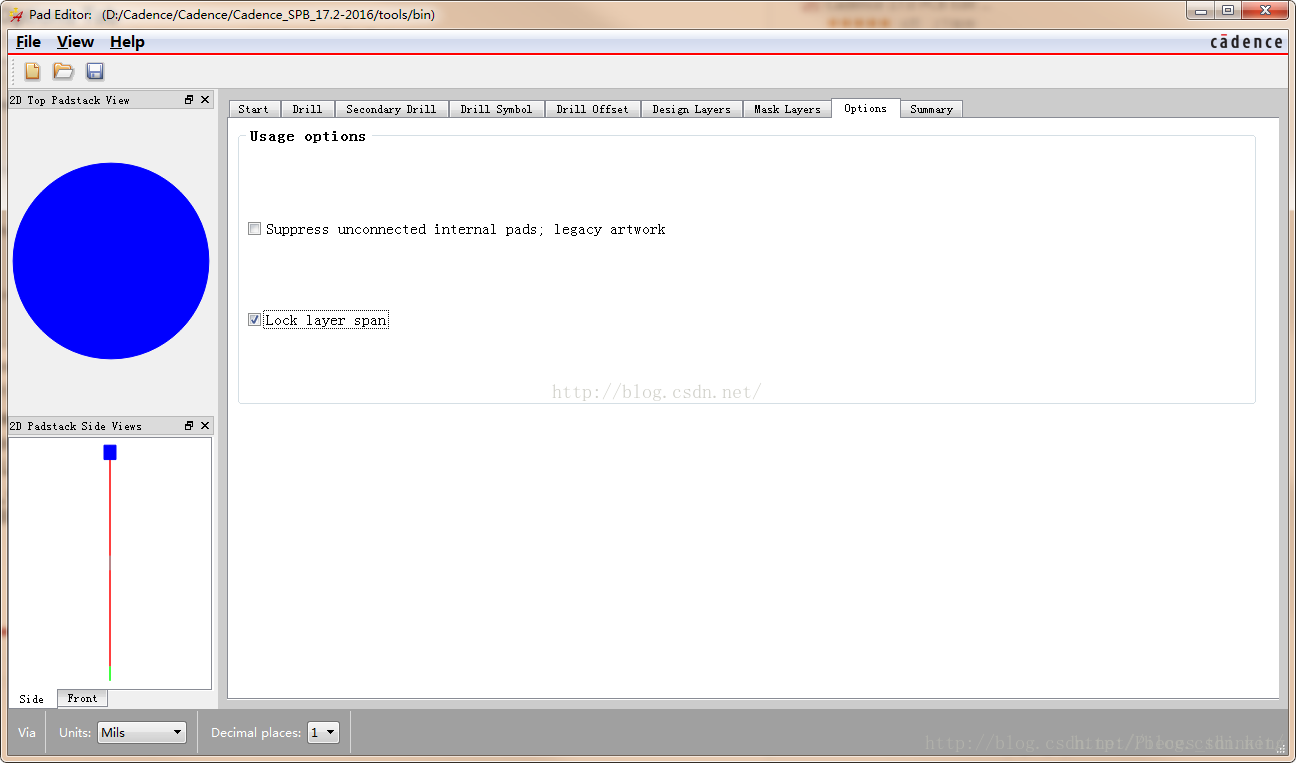

10、Options:

 只有两个选项:

Suppress unconnected internal pad; legacy artwork (不显示在当前层没有铜导线连接网络的焊盘，但是在gerber中保留)
Lock layer span(锁层，当加入新的层后，保证盲孔或埋孔不受干扰。比如说：埋孔连接层1和层2，当在层1和层2之间添加一个层1A，那么，在勾选这个选项后，这个埋孔就会将层1和层1A连接)

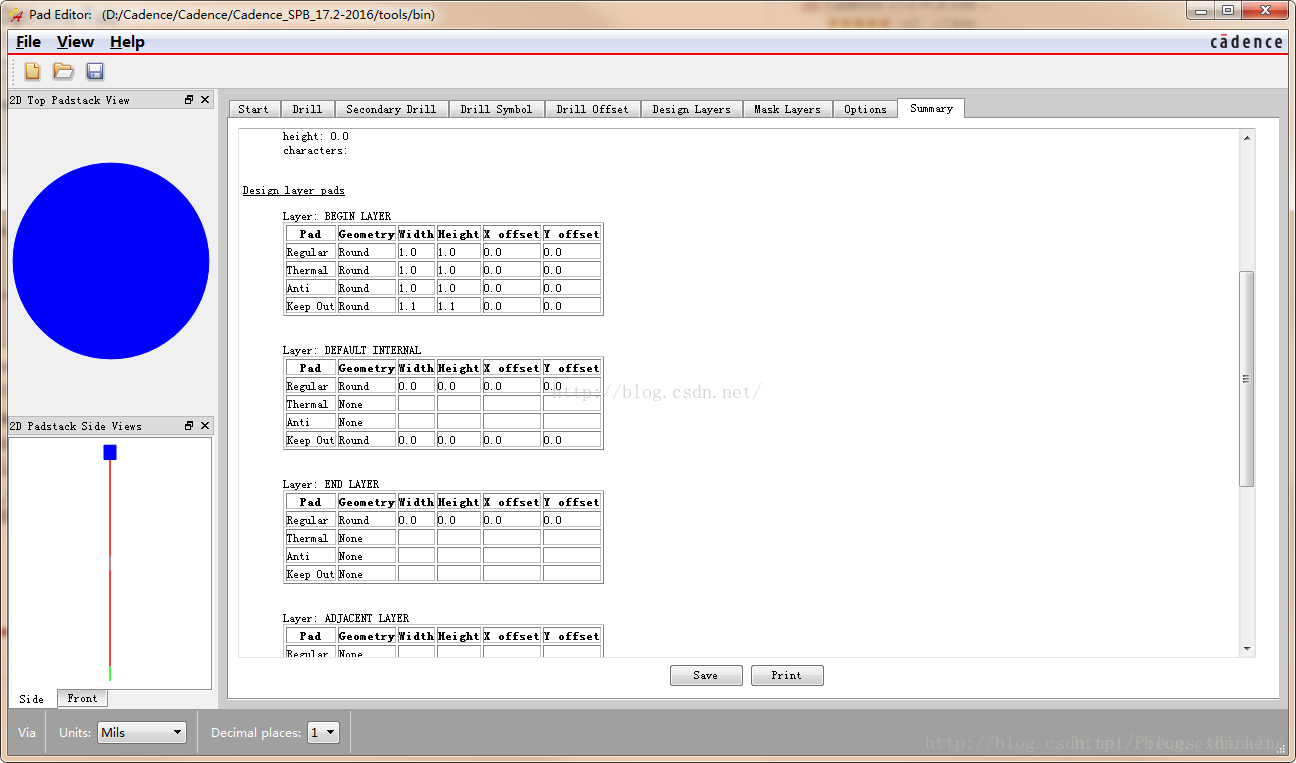

11、Summary：

一个简要的汇总表。简要列出了这个焊盘的各种信息。可以选择保存到本地，也可以选择直接打印输出。

认识了软件，小伙伴们还在等什么，赶快搞起来。
