Cadence Virtuoso初入门：从安装到跑通反相器完整教程

 需要用到virtuoso的新手若没有系统全面的大佬带路，其中摸索要走的弯路多到让人吐血……本人也是初次接触这个系统，在多方参考各路大佬与老师的讲解之后，终于完成了从安装到第一个项目跑通的流程。在此斗胆弄斧，寻章摘句凑出一篇亲测有效的流程文档，如有谬误，还请不吝指正。

                                                                                                               PS：如果稍微破费，可能由专人指导会效果更好，但本着能省就省的原则，可以试试看。

第一部分：环境搭建与软件安装

为节省动辄一小时以上的VMware 及 Linux  系统内安装cadence virtuoso安装，这里还是建议初学者直接采用安装好的虚拟机软件系统，下载回来直接就能用。常见virtuoso版本有5.17 6.17和6.18，三者大差不差，后两个版本的UI更舒服一点。

网上能下载到的版本有很多，Linux版本有Redhat 、centos7等等，在这里贴一个我采用的版本：由 B站ID： 小节操HD 上传的版本Cadence IC 617安装指南（学习用）https://www.bilibili.com/read/cv17711902?from=search&spm_id_from=333.337.0.0

下载完成后，按帮助文件打开即可。需要注意的是，初次加载虚拟机之前，VMware会弹出“检测到该虚拟机经过移动”云云，一定要选择“我移动了该虚拟机”，而非“我复制了该虚拟机”，否则，在后续使用时会出现验证工具calibre的license失效问题

接下来，还需我们工程对应的工艺库，这个有很多选择，但是安装方式往往模糊不清，各大论坛也只能搜到只言片语或“仅限会员”。这里我采用了一个找到了清晰详尽安装教程的工艺库：tsmc18mmrf

具体安装与下载可以参考 ID propagator 的博客文章安装台积电 PDK tsmc18rfhttps://my.oschina.net/propagator/blog/3167167

这个工艺库应该很好下载到。文中采用的系统与我们这里的不同，但安装流程通用，且文章第一部分提到的字体安装可以省略，在后面提到的报错我们也不会出现。

工艺库安装成功后，软件安装就算结束了。

第二部分：开始第一个工程：反相器原理图及前仿

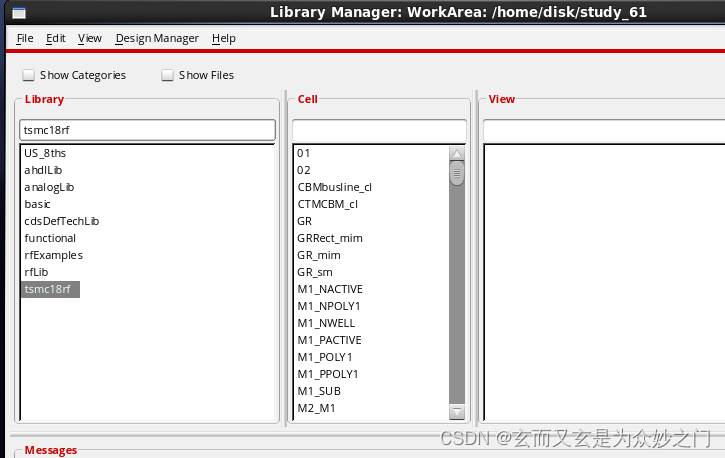

创建第一个工程之前，先确保前面的部分已经正确完成，在库管理器能够找到tsmc18的库，如下图所示：

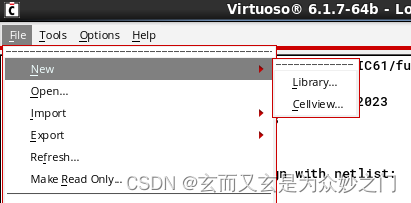

接下来创建新工程，依次点击File——> New——>Cellview

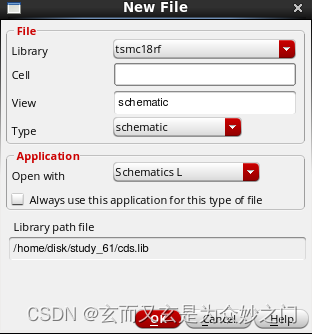

在 New File 界面中，填写文件名字，文件类型，等

Cell 栏填写文件名（例如inv01），type用于选择创建的文件类型，schematic是原理图， layout 为版图。一般情况下都是先创建原理图，再依据原理图绘制版图

接下来进入原理图绘制界面，绘制原理图及仿真的部分可以参考文章：

virtuoso反相器仿真流程——前仿真、版图、寄生参数提取、后仿真http://t.csdnimg.cn/Oy0Th对原理图进行仿真还可以参考ID 菜鸡渣渣一个 的文章

用Cadence Virtuoso IC617仿真CMOS反相器

至此，我们已经完成了这个工程的前半部分

第三部分：开始第一个工程：反相器版图及后仿

在上文提到的文章中有部分版图绘制的流程，这里推荐一个较为完整的流程演示，由B站ID：

没有人可以拒绝chanchan 上传的

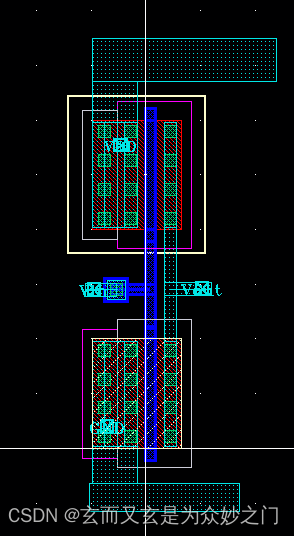

虚拟机cadence设计过程演示（原理图 前仿真 版图 DRC LVS PEX 后仿真）_哔哩哔哩_bilibili胡老师的上课内容，一起学习虚拟机cadence的原理图 前仿真 版图 DRC LVS PEX 后仿真, 视频播放量 13407、弹幕量 9、点赞数 160、投硬币枚数 82、收藏人数 622、转发人数 128, 视频作者 没有人可以拒绝chanchan, 作者简介 ，相关视频：Cadence Spectre画反相器并做前后仿真操作流程，【Cadence】【反向器】版图、DRC、LVS（1），3. 寄生抽取与后仿真，【Cadence】【4与非门】版图、DRC（1），cadence前仿、DRC、LVS、版图寄生参数提取、后仿流程，用cadence进行工艺角和蒙特卡洛仿真，cadence仿真视频教程-_版图设计，用cadence仿真nmos_IV特性曲线，版图LVS PEX，模拟版图设计工程师，做芯片设计，我也是刚刚开始学，转行过来的，一步步成长，drc，lvs，pex，前仿真，后仿真，版图匹配，一点点慢慢学就可以，难度不高https://www.bilibili.com/video/BV1Mp4y1i7Gj在此也可以给出一个正常跑通的反向器版图示例：

至此，第一个工程应该就成功结束了。
