01、Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）

01、 Cadence  使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）

硕士学电磁场去了，写点博客记录下学习过程。

   参考的教程是B站的视频：allegro软件入门视频教程全集100讲

本科的时候就对Cadence有所耳闻，但是当时干 电路图  和板子都是用的AD。硕士的时候学习电磁场仿真又用上了ADS，因此趁着有空学习一下Cadence的使用。据说这个软件非常NB，因为特别复杂的电路图很多都是使用这个软件画的，比如说电脑的主板什么的。之前也干过不少画板子的软件，比如AD，ADS，proteus什么的，现在浅浅来试一下Cadence的强大。

Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）目录

• 01、Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS） 1 Cadence的下载 2 原理图绘制软件OrCAD Capture CIS 3 OrCAD Capture CIS新建工程 4 OrCAD Capture CIS原理图添加新页 5 OrCAD Capture CIS创建多个原理图 6 OrCAD Capture CIS原理图修改大小、网格等等 7 OrCAD Capture CIS全局偏好设置（修改默认显示的工具栏和背景颜色等等）

1 Cadence的下载

大家参考吴川斌的博客，我也是按照教程下载的：
Cadence Orcad Allegro Sigrity相关软件资源下载分享 持续更新 敬请关注

2 原理图绘制软件OrCAD Capture CIS

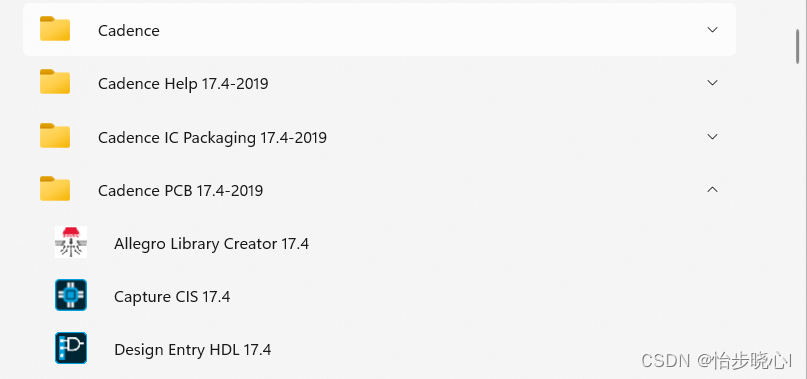

Cadence软件难以上手的原因是其各个模块是分散开来的，不同的设计步骤需要使用不同的软件来完成，大家不必被杂多的exe吓退，用到再进行学习即可。此处我们先介绍原理图的绘制软件Capture CIS，此处我的版本是17.4：

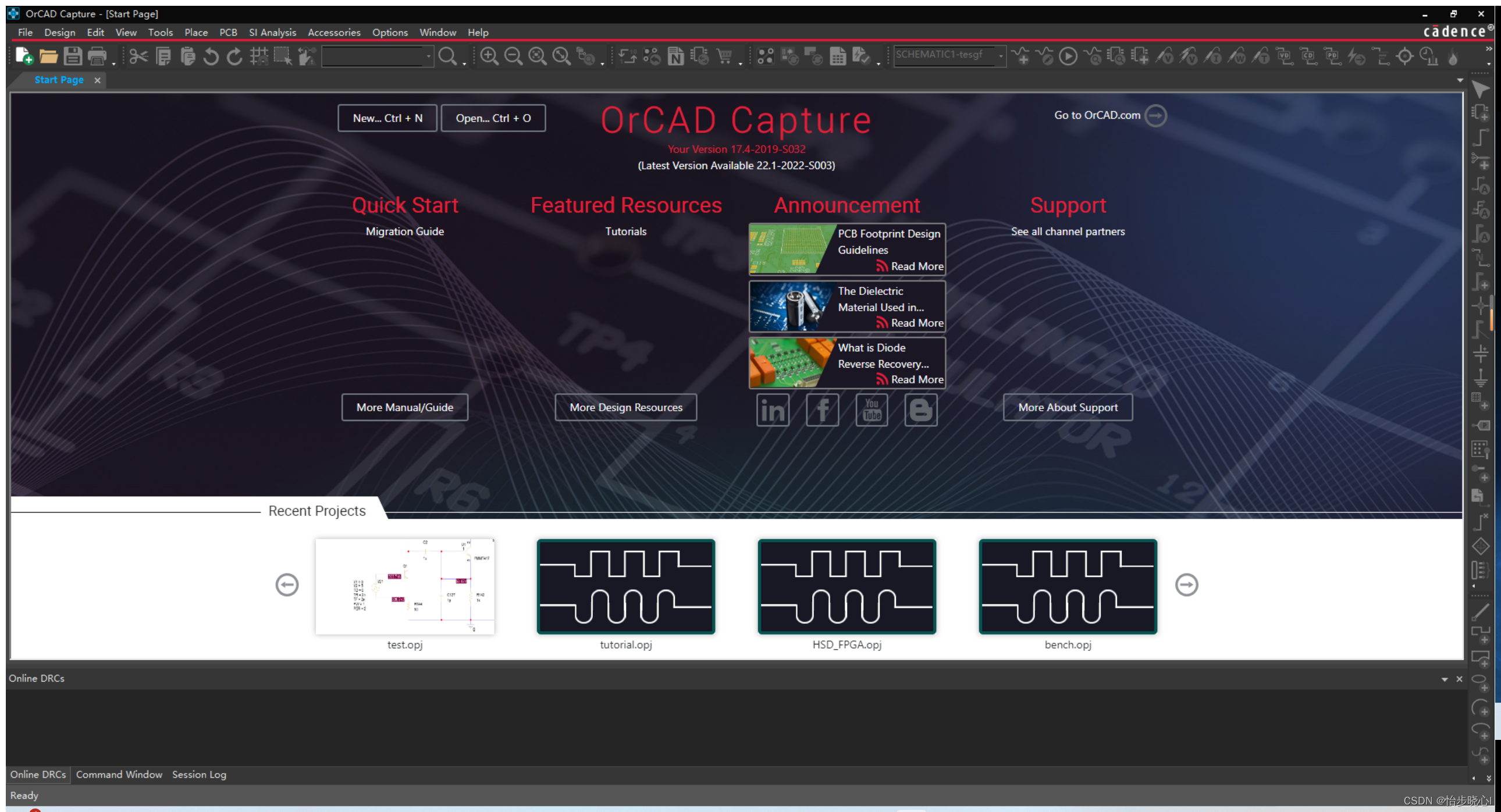

   打开软件出现如下的界面：

3 OrCAD Capture CIS新建工程

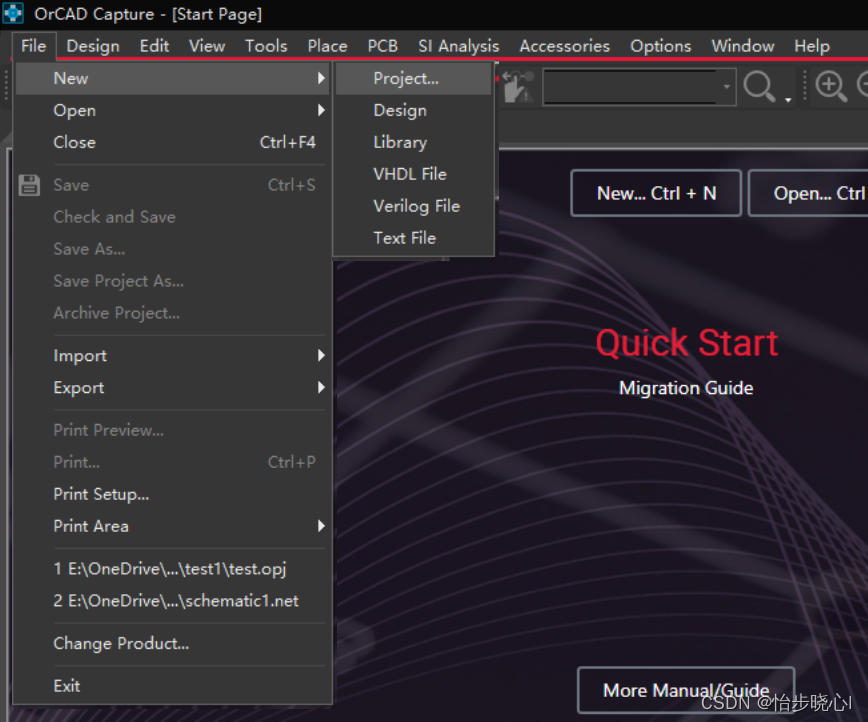

选择File-》New-》 Project  进行新建：

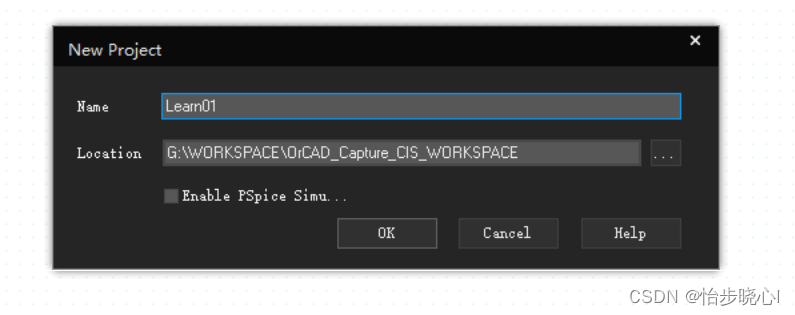

   设置工程的目录和名字，这里直接命名为Learn01，此外如果想要对原理图进行仿真的话需要勾选上Enable PSpice Sim…，这是一个进行原理图仿真的应用，此处我们先不要勾选：

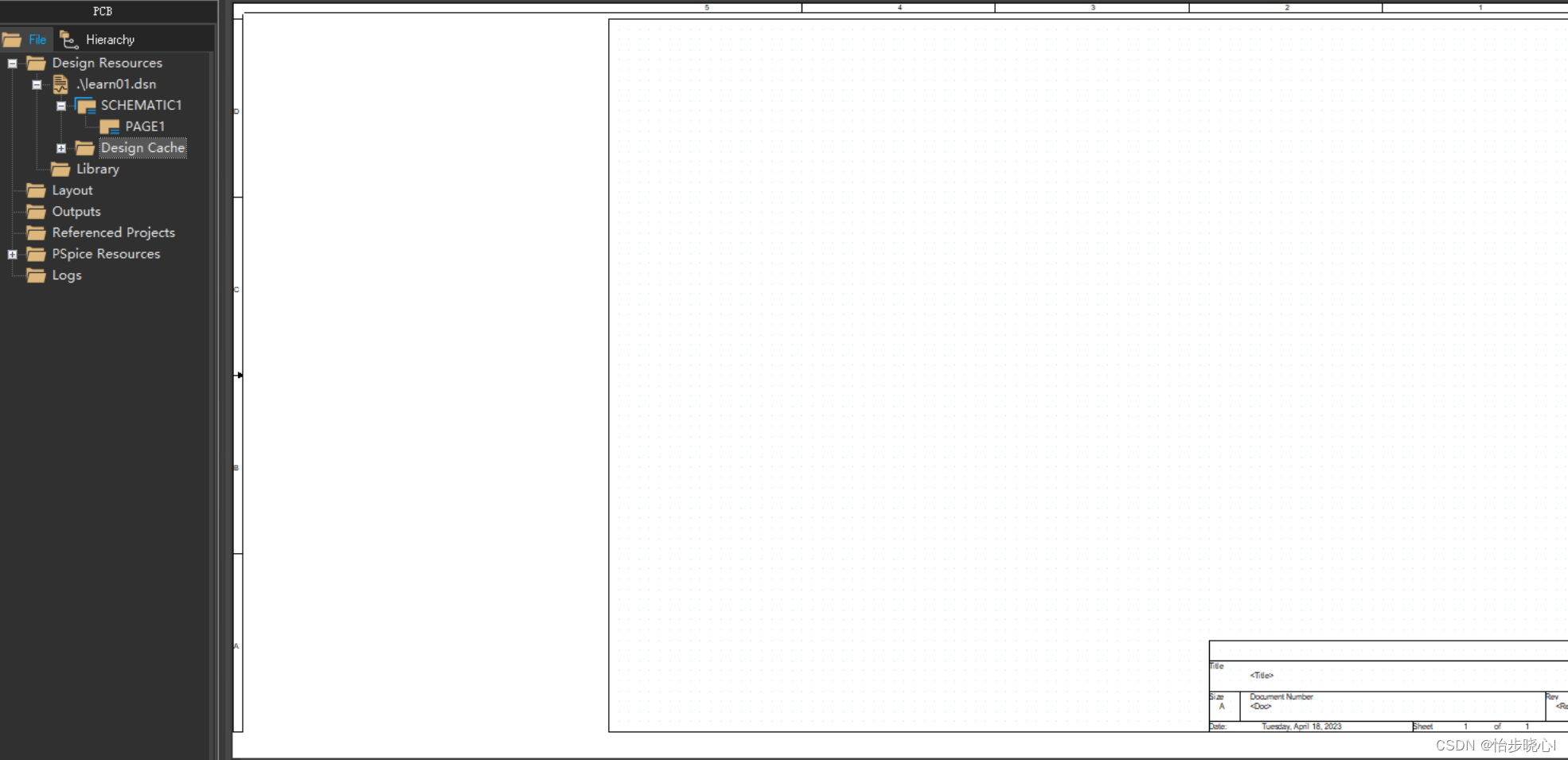

点击OK，得到新建的工程，可以看到有一个默认的原理图，有一个Page1：

4 OrCAD Capture CIS原理图添加新页

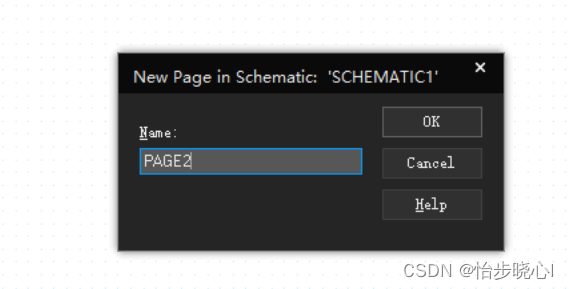

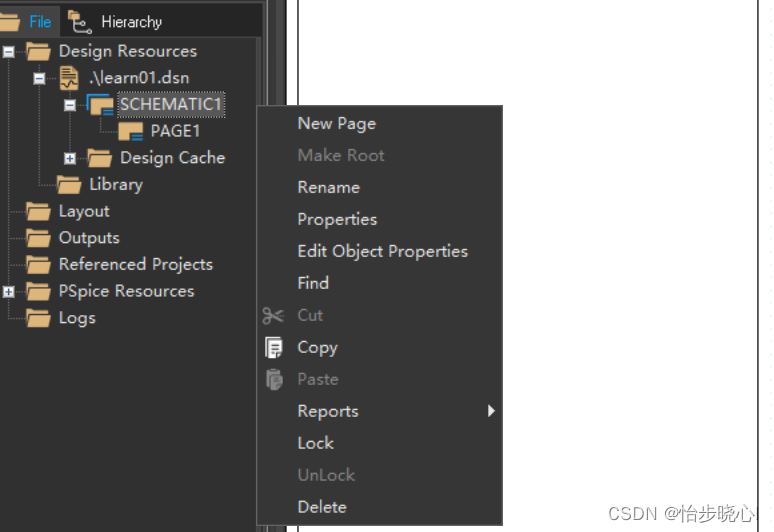

如果需要新建页，则可以右击需要添加页数的原理图，在弹出的窗口中选择New Page，点击确定即可：

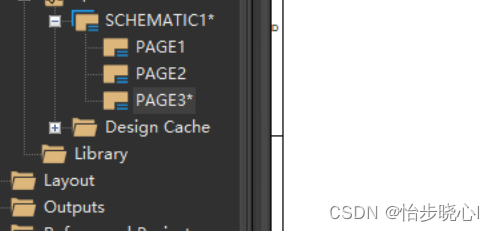

这边直接创建三页作为示例：

5 OrCAD Capture CIS创建多个原理图

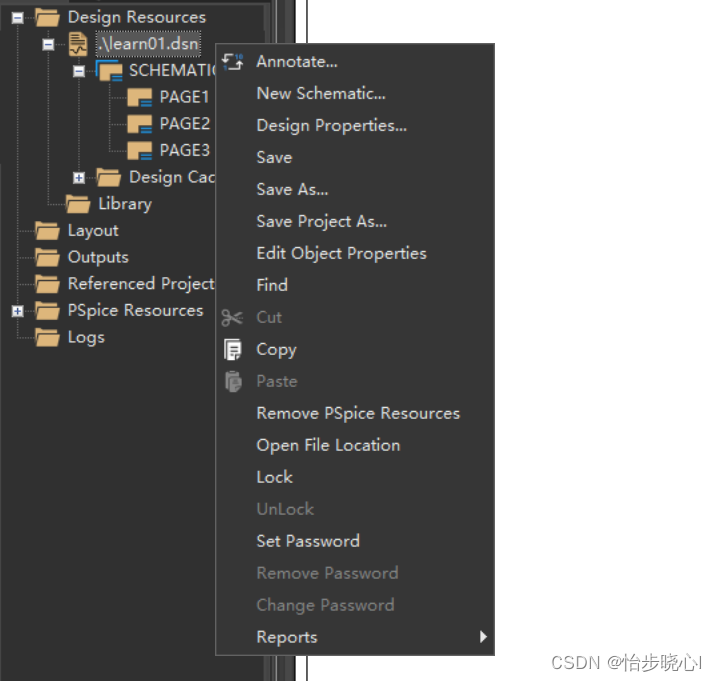

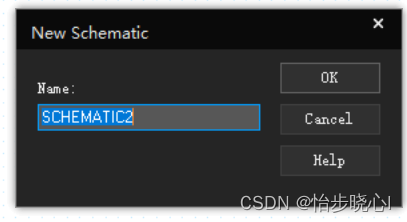

同样的方法，选择工程目录，并右击即可选择New Schematic，点击确定即可创建：

再New 几个Page显得专业一下：

6 OrCAD Capture CIS原理图修改大小、网格等等

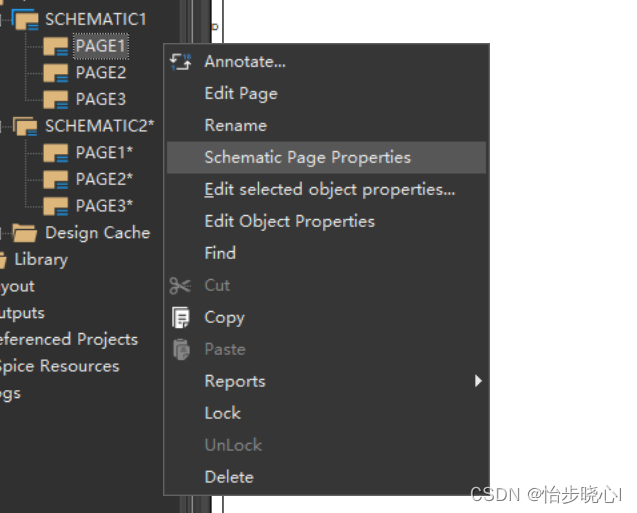

如果需要修改原理图的Page大小怎么办呢 ，选择要修改的Page并右键，选择Schematic Page Properities：

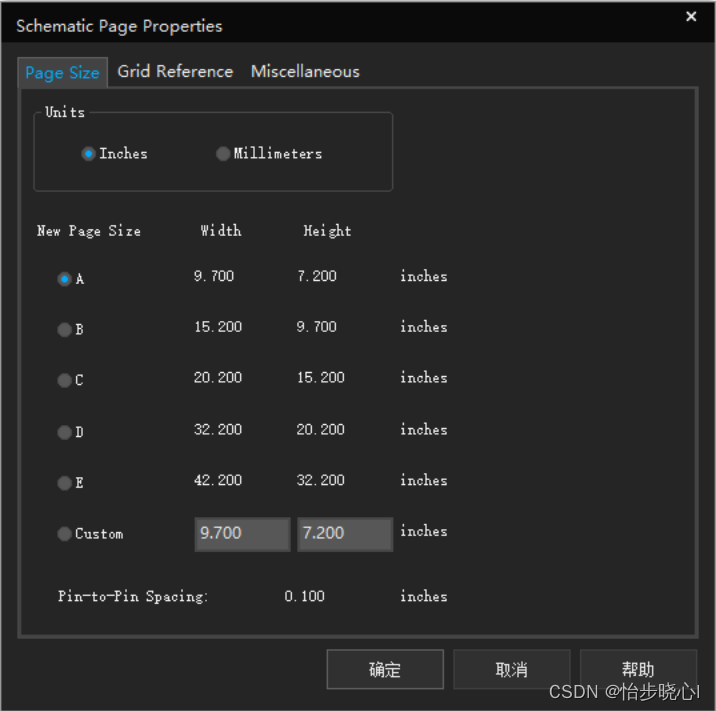

   默认的单位是Inches：

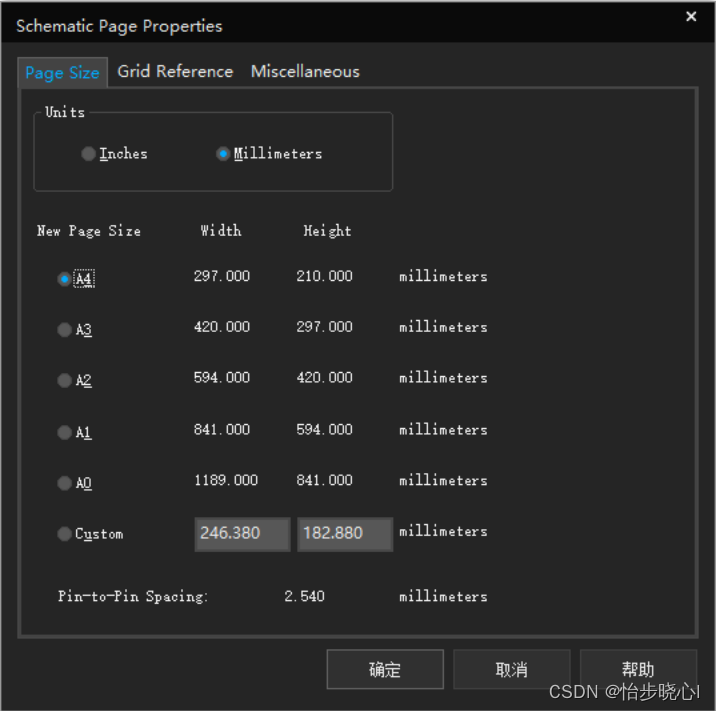

   先 切换  到毫米，在选择你想要的大小即可，这边选择·为A4纸：

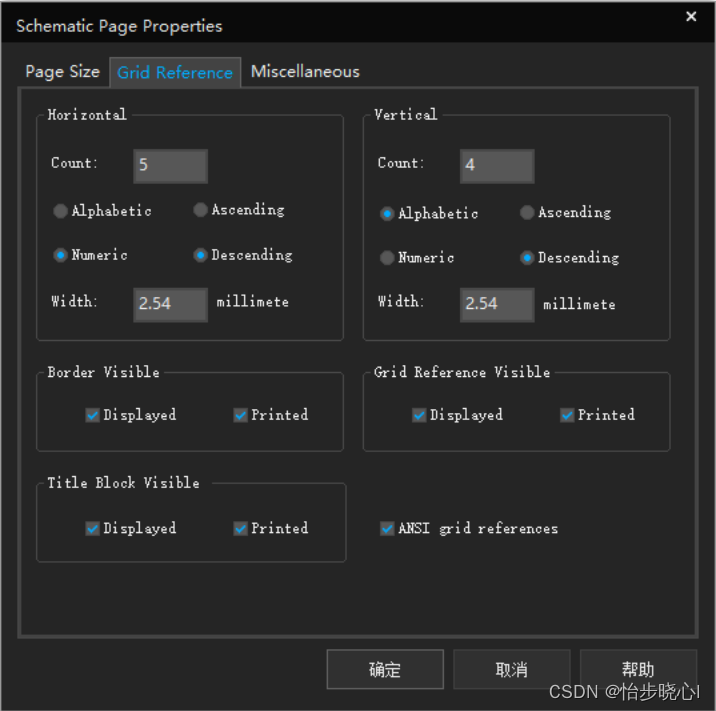

   在Gird Reference  界面也可以修改网格的大小，但是一般这个使用默认的就行：

7 OrCAD Capture CIS全局偏好设置（修改默认显示的工具栏和 背景颜色  等等）

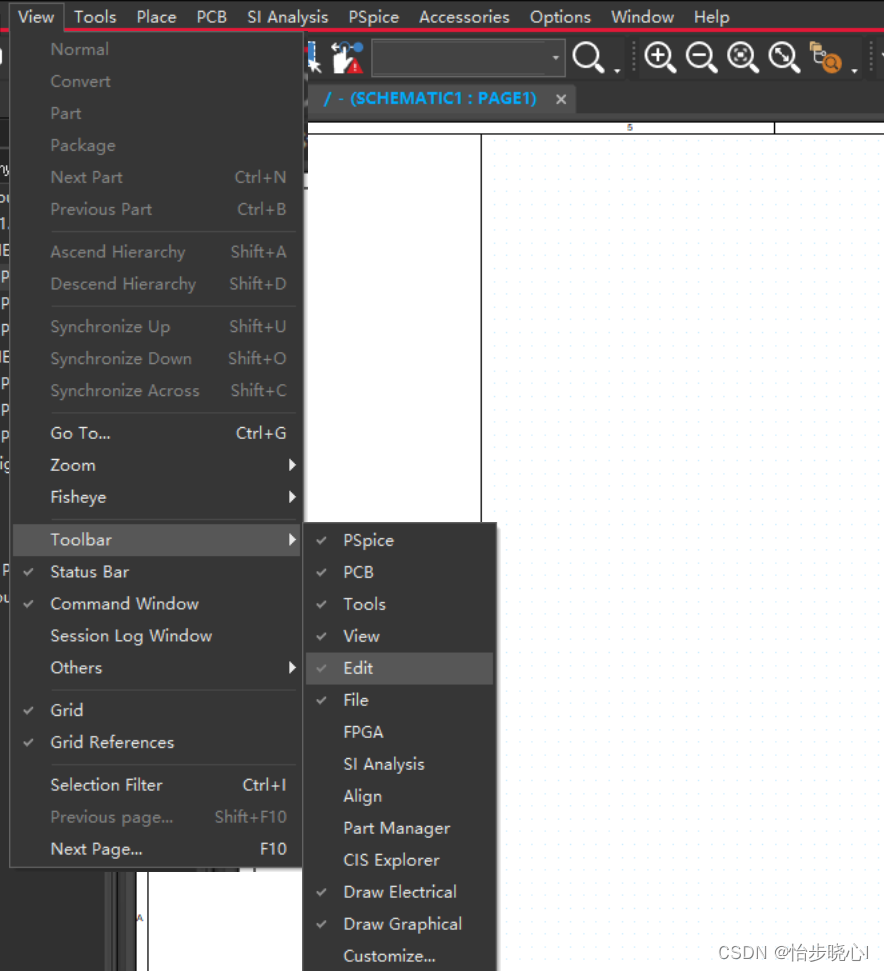

修改默认显示的工具栏View->Toolbar，如果有什么 菜单栏  被不小心关掉了可以从这里面重新打开：

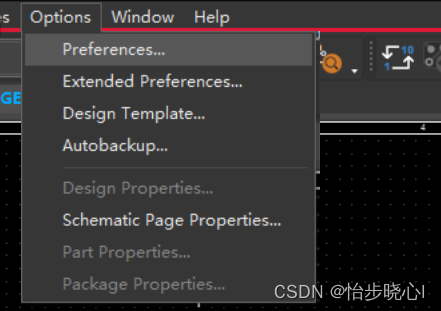

   修改全局的偏好在这里，打开菜单栏的Options里面的Preferences：

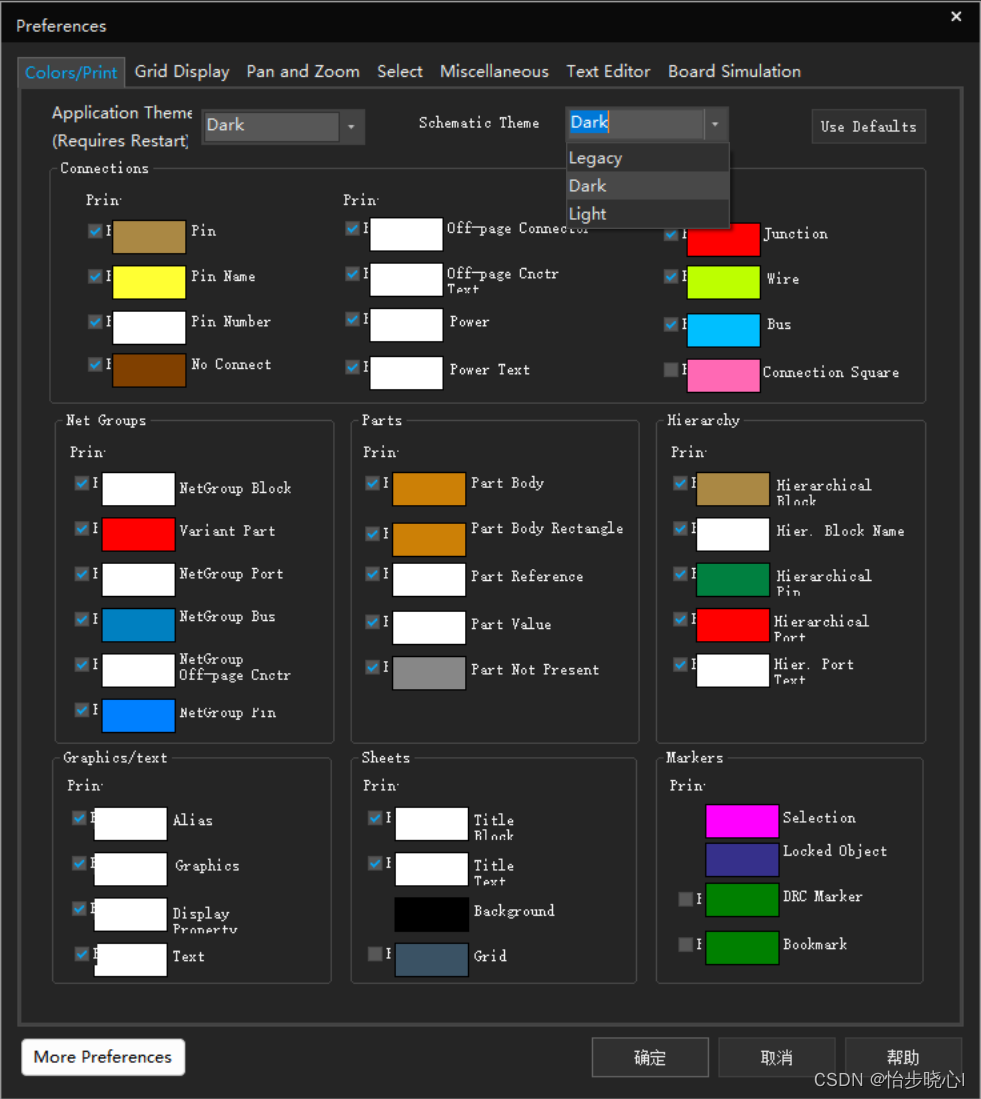

   在Colors界面修改颜色配置，推荐大家设置成Dark，这样对眼睛比较好。当然也可以修改具体的颜色：

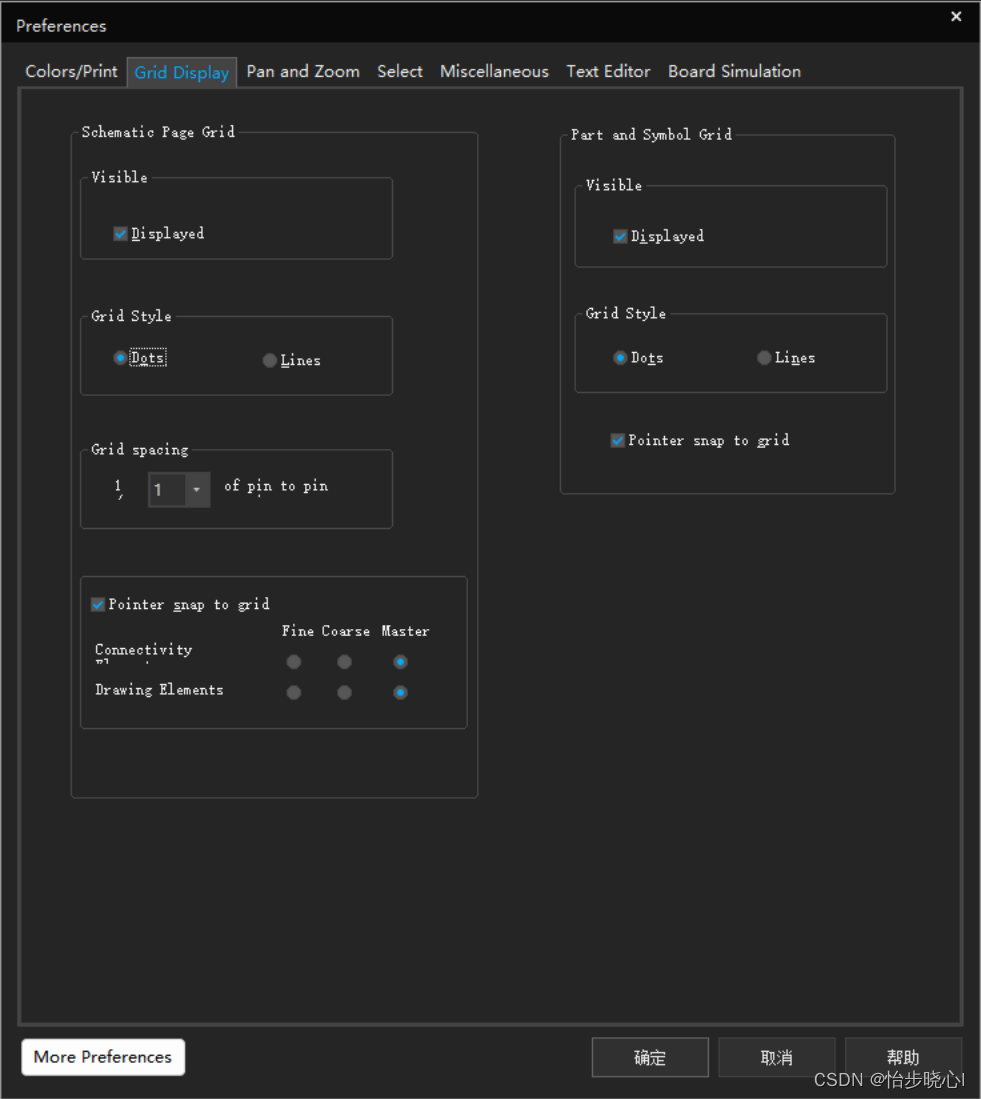

   在Grid Display  里面可以设置全局的网格显示，设置网格显示为点还是线：


   其他选项不介绍了，大家实际操作中去探索即可。
