Cadence Allegro制作PCB完整指南

Cadence制作PCB指南

• A、前期准备工作方法收集
• 1、Allegro手动画封装
• B、画板布线过程中经常遇到的问题
• 1、Allegro设置不显示电源或地等网络的飞线，而显示成一个方框 2、Allegro-绘制圆角矩形铜皮 3、Shape类型/填充/大小/网络节点修改
• C、PCB设计完成后检查
• D、Gerber文件输出
• 1、生成钻孔文件 2、生成光绘文件
• E、使用CM350 10.5 查看光绘文件

A、前期准备工作方法收集

1、Allegro手动画封装

https://blog. csdn .net/wusuowei1010/article/details/105359901/

B、画板布线过程中经常遇到的问题

1、Allegro设置不显示电源或地等网络的飞线，而显示成一个方框

https://blog.csdn.net/weixin_37879993/article/details/80262849

2、Allegro-绘制圆角矩形铜皮

https://blog.csdn.net/qq_41038655/article/details/103930424

3、Shape类型/填充/大小/网络节点修改

原文链接：https://blog.csdn.net/weixin_42418557/article/details/100119781

   1）修改shape的类型

   shape->change shape type

   进入命令模式后，修改option，设置成static或者dynamic

   点击需要修改的shape，完成修改。

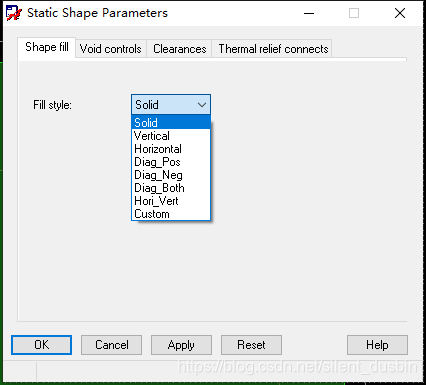

2）修改shape的fill类型

   shape-> select   shape

   进入命令模式后，右键，选择parameters

   在shape instance parameters页面中，选择shape fill的类型

   solid是铺实铜，

   xhatch是铺网格铜。


   3）修改shape的网络节点

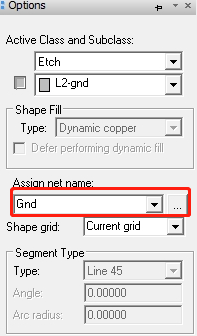

   shape->Select Shape or Void/Cavity

   选择Shape后修改assign net name

C、PCB设计完成后检查

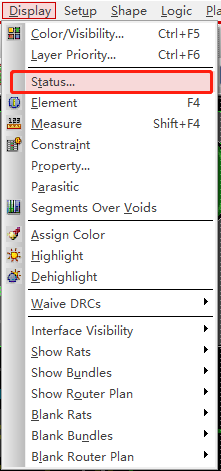

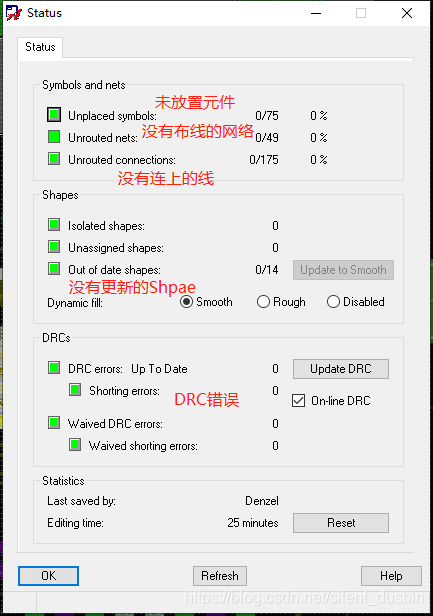

1.检查PCB设计有多种途径，Display->Status是最常用的


   要全部绿色才行，有红色或黄色的可以点开前面的小方格，会显示错误的坐标。

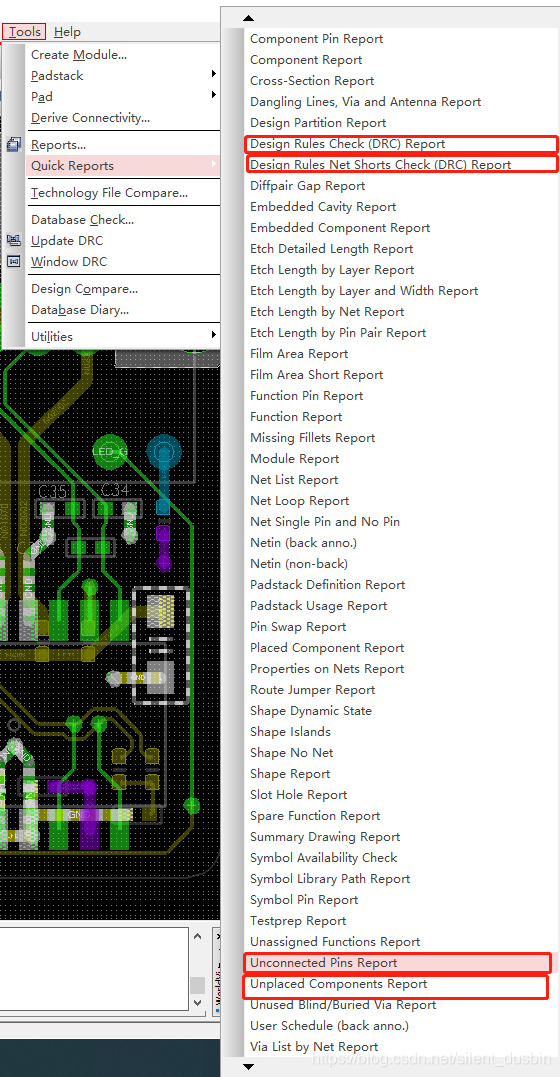

2.Tools->Quick Reports 下这些报告也是经常查看的，如果有错误必须要解决。

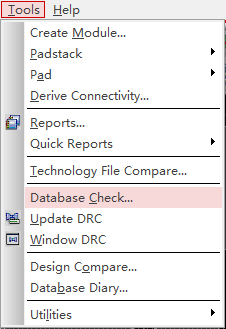

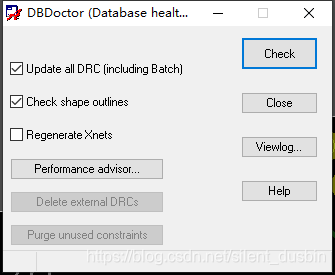

3.使用Database Check检查DRC问题


   点击Check无报错

D、Gerber文件输出

1、生成钻孔文件

参考链接：https://blog.csdn.net/sy_lixiang/article/details/45891225

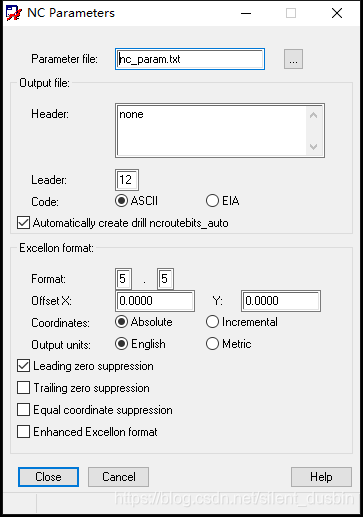

1.配置钻孔参数：Manufacture->NC->NC Parameter


   ◆Parameters file：输出NC 数据的名称和路径，默认名为nc_param.txt。

   ◆Output file：输出文件。

   ◆Header：在输出文件中指定一个或多个ASCII 文件，默认值为none。

   ◆Leader：指定在数据的引导长度。

   ◆Code：ASCII/EIA，指定数据的输出格式，默认为ASCII。

   ◆Excellon format：钻孔格式。

   ◆Format:5.5:输出NC DRILL 文件中坐标数据的格式。一般英制采用5.5 格式。要与Artwork基本参数设置匹配

   ◆Offset X: Y: 指定坐标数据与图纸原点的偏移量。

   ◆Coordinates:Absolute.Incremental输出的文件是相对坐标还是绝对坐标。选用绝对值Absolute

   ◆Output units: English  .Metric. 输出单位为英制还是公制。

   ◆Leading zero suppression:前省零。

   ◆Trailing zero suppression: 后省零。

   ◆Equal coordinate suppression: 简化相同的坐标。

   ◆Enhanced Excellon format:选择在NC Drill 和NC Route 输出文件中产生

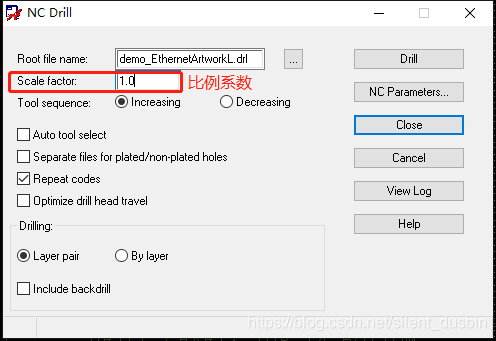

2.参数配置完成后：Manufacture->NC->NC Drill 生成钻孔文件，比例系数选1.0，钻孔文件为.drl结尾


   scale factor（比例因子）-----钻孔坐标的比例系数（使用绝对坐标 一般不要设置）

   drilling： layer pair（全是通孔） layer（有盲、埋孔选用）

   Auto tool select 自动选择钻孔工具

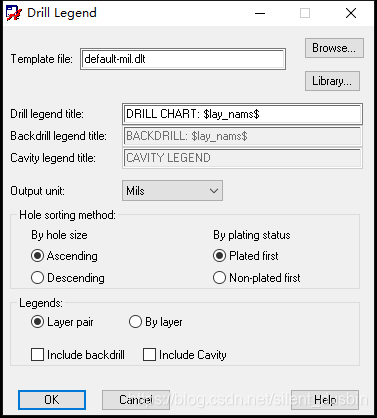

3.生成钻孔表/钻孔图manufacture---->NC---->drill legend


   ◆Template file：钻孔图例表格的模板文件，默认为default-mil.dlt。

   ◆Legend title：钻孔图例的名称，默认为DRILL CHART。

   ◆Output unit：单位为mil，设置单位应与电路板的设置应一致。

   ◆Hole sorting method：孔种类的排序方法。

   ◆By hole size：按孔的大小顺序排序。

   Ascending：升序。

   Descending：降序。

   ◆By plating status：按是否金属化孔排序。

   Plated first：金属化孔排在前面。

   Non-plated first：非金属化孔排在前面。

   ◆Output unit输出单位（公制、英制）

   ◆legends：layer pair（全是通孔） layer（有盲、埋孔选用）

   ◆Include backdrill 含有背钻：顾名思义就是从背面钻上去。譬如：一个20层板子，有一对高速信号线从顶层走到7层，（过孔是通孔的情况下）那么7层到底层的过孔依然存在，过孔内的孔壁的镀铜对信号就会产生影响。那么就需要把底层到7层这一段过孔钻掉，然后用树脂填充起来。

   ◆Include backdrill 含有沉入式器件，跟埋入式器件有关，为埋入式器件留的坑尺寸。

2、生成 光  绘文件

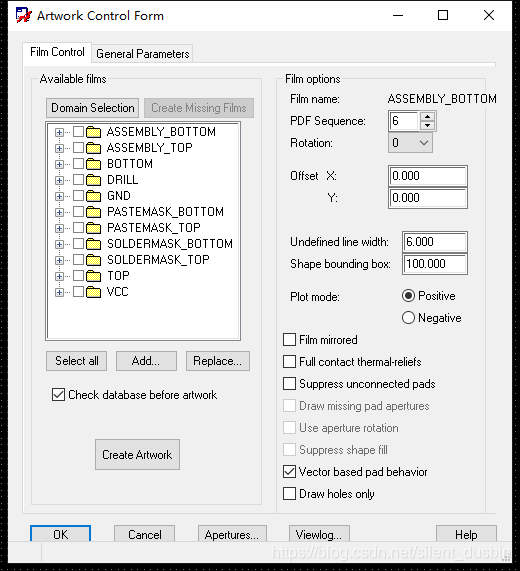

Manufacture→Artwork

   如果是首次制作需要添加光绘底片文件，原文如下：

   https://blog.csdn.net/LGCPCB/article/details/89685798

*四层板典型的光绘文件输出如下(11层)：
Level Name
1 TOP 层

   2 BOARD GEOMETRY\OUTLINE

   2 ETCH\TOP

   2 PIN\TOP

   2 VIA CLASS\TOP
1 VCC 层

   2 BOARD GEOMETRY\OUTLINE

   2 ETCH\VCC

   2 PIN\VCC

   2 VIA CLASS\VCC

   2 ANTI ETCH\ALL

   2 ANTI ETCH\VCC
1 GND 层

   2 BOARD GEOMETRY\OUTLINE

   2 ETCH\GND

   2 PIN\GND

   2 VIA CLASS\GND

   2 ANTI ETCH\ALL

   2 ANTI ETCH\GND
1 BOTTOM 层

   2 BOARD GEOMETRY\OUTLINE

   2 ETCH\BOTTOM

   2 PIN\BOTTOM

   2 VIA CLASS\BOTTOM
1 SOLDERMASK TOP 层

   2 BOARD GEOMETRY\OUTLINE

   2 BOARD GEOMETRY\SOLDERMASK_TOP

   2 PACKAGE  \GEOMETRY\SOLDERMASK_TOP

   2 PIN\SOLDERMASK_TOP

   2 VIA CLASS\SOLDERMASK_TOP
1 SOLDERMASK BOTTOM 层

   2 BOARD GEOMETRY\OUTLINE

   2 BOARD GEOMETRY\SOLDERMASK_BOTTOM

   2 PACKAGE\GEOMETRY\SOLDERMASK_BOTTOM

   2 PIN\SOLDERMASK_BOTTOM

   2 VIA CLASS\SOLDERMASK_BOTTOM
1 PASTEMASK TOP 层

   2 BOARD GEOMETRY\OUTLINE

   2 PIN\PASTEMASK_TOP
1 PASTEMASK BOTTOM 层

   2 BOARD GEOMETRY\OUTLINE

   2 PIN\PASTEMASK_BOTTOM
1 SILKSCREEN TOP 层

   2 BOARD GEOMETRY\OUTLINE

   2 BOARD GEOMETRY\SILKSCREEN_TOP

   2 PACKAGE GEOMETRY\SILKSCREEN_TOP

   2 REF DES\SILKSCREEN_TOP
1 SILKSCREEN BOTTEM 层

   2 BOARD GEOMETRY\OUTLINE

   2 BOARD GEOMETRY\SILKSCREEN_BOTTOM

   2 PACKAGE GEOMETRY\SILKSCREEN_BOTTOM

   2 REF DES\SILKSCREEN_BOTTOM
1 DRILL 层

   2 BOARD GEOMETRY\OUTLINE

   2 MANUFACTURING\NCDRILL_LEGEND

   2 MANUFACTURING\NCDRILL_FIGURE

*两层板没有 VCC 层和 GND 层。

PS:如果已经生成过光绘文件，可以把原来的保存下来再导入到新的.brd中

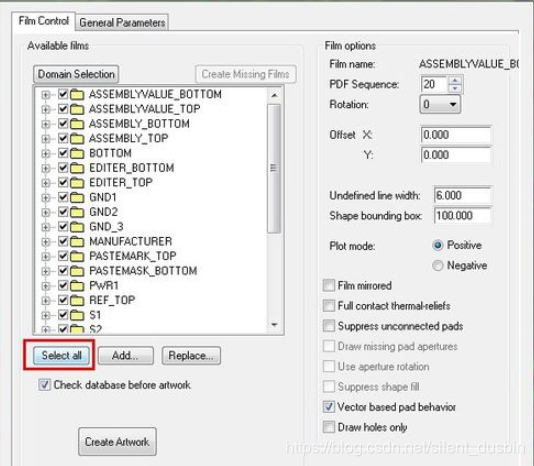

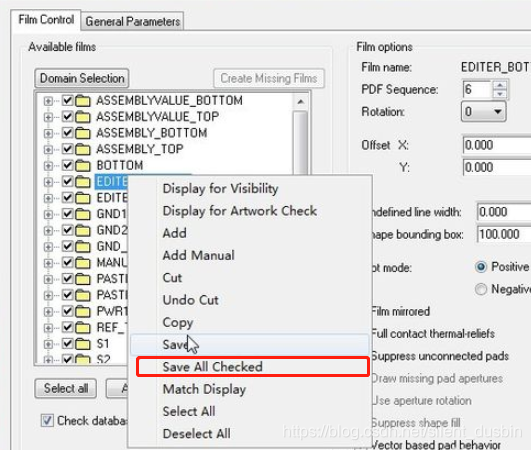

   1.选择 select all 如图


   2.右击 选择save all checked

3.提示保存成功

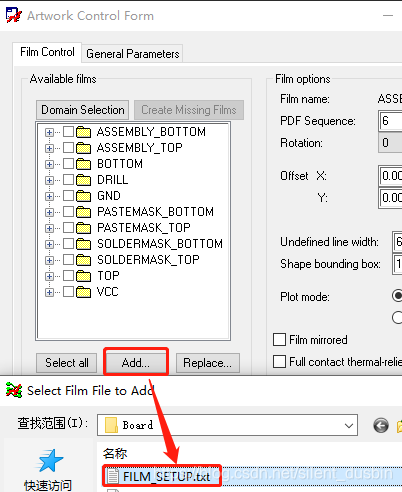

   4.在新的.brd文件里导入FILM_SETUP.txt

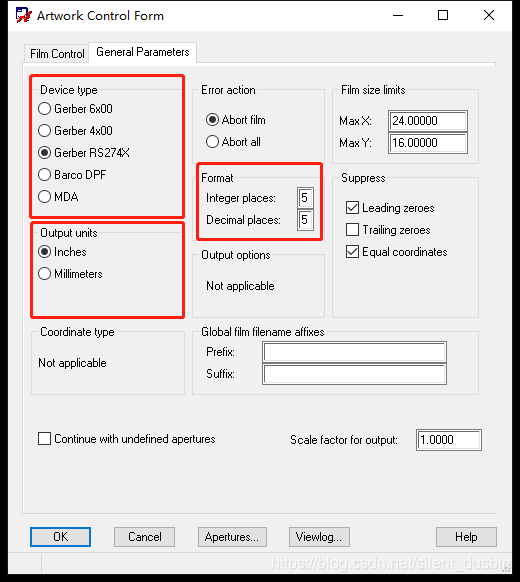

4.Artwork其他设置

◆Device Type：Gerber类型

   ◆Film size limits：底片大小设置

   ◆Format:5.5:输出光绘文件中坐标数据的格式。与钻孔文件中的设置保持一致。

   ◆Output units: English.Metric. 输出单位为英制还是公制。

   ◆Leading zero suppression:前省零。

   ◆Trailing zero suppression: 后省零。

   ◆Equal coordinate suppression: 简化相同的坐标。

5.最后使用Create Artwork生成光绘文件，四层板一般有11个.art文件+1个.drl文件，可以重新用Allegro打开查看。


   参考文件：http://www.linelayout.com/bbs/html/2010415/7071.htm

E、使用CM350 10.5 查看光绘文件

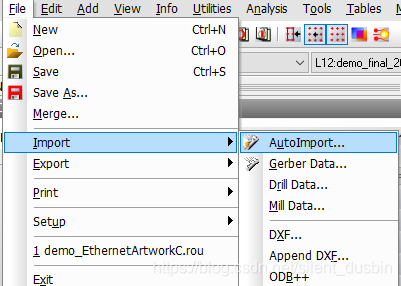

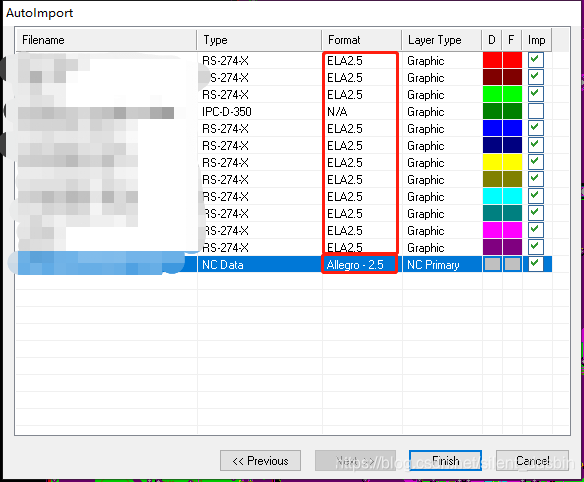

打开软件，选择File->Import->AutoImport

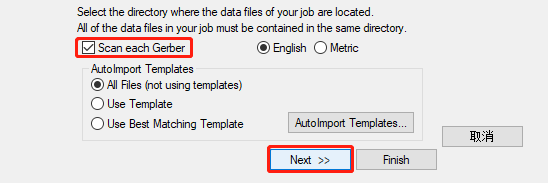

   选择到光绘目录后选择Next，注意如果生成的文件是英制的要选English单位。

主要看Format格式，要保持精度一致。


   可以点开文件修改精度，保持和之前一致。
