Cadence利用Excel制作多引脚复杂元件的原理图库

转载自 https://blog.csdn.net/sy_lixiang/article/details/17391395

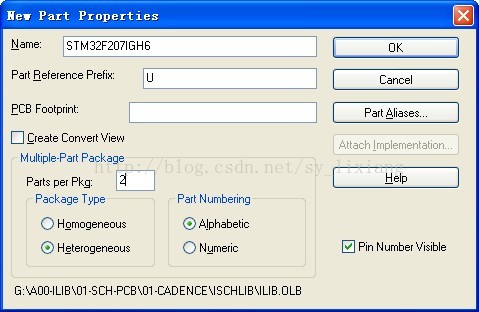

1.在原理图库中新建一个元件，本文以176个引脚，BGA封装的32位处理器STM32F207IGH6为例。注意，修改Parts per Pkg=2，意思为包含两个Part，所有GPIO为一个Part，所有电源和地为另一个Part。

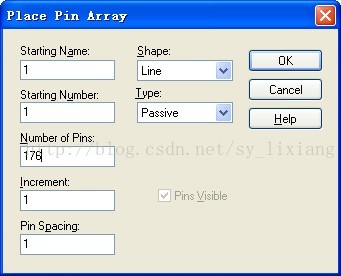

2.使用PinArray工具添加176个引脚。

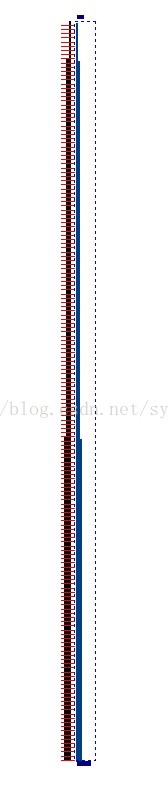

3.添加完以后，如图所示。

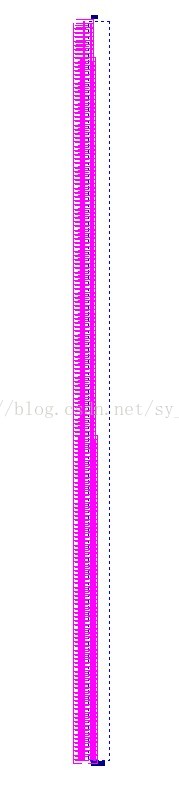

4.鼠标左键框选所有的Pin，注意不要选中框啦~！如图：

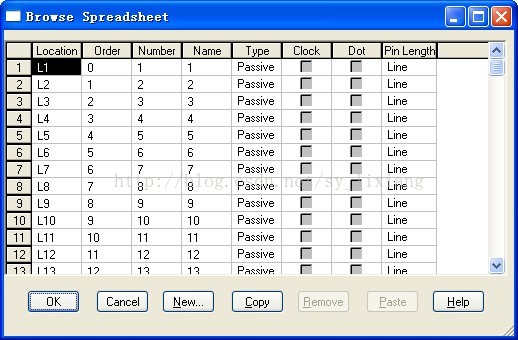

5.选中所有引脚后，快捷键Ctrl+E,编辑属性。弹出如下对话框。

6.全选整个表格，快捷键Ctrl+Ins，复制整个表格。

7.在Excel中Ctrl+V粘贴上述表格，然后编辑该表格。

可以看到，第2列为PinNumber,第3列为PinName。第2列和第3列就是我们要修改的内容。

如果是LQFP封装的器件，PinNumber默认为1，2，3...这样升序的，可以不编辑，只编辑PinName即可。

而BGA封装的器件，这两列都需要编辑。

那如何编辑呢？

8.Excel中的编辑过程有几个要注意的地方。

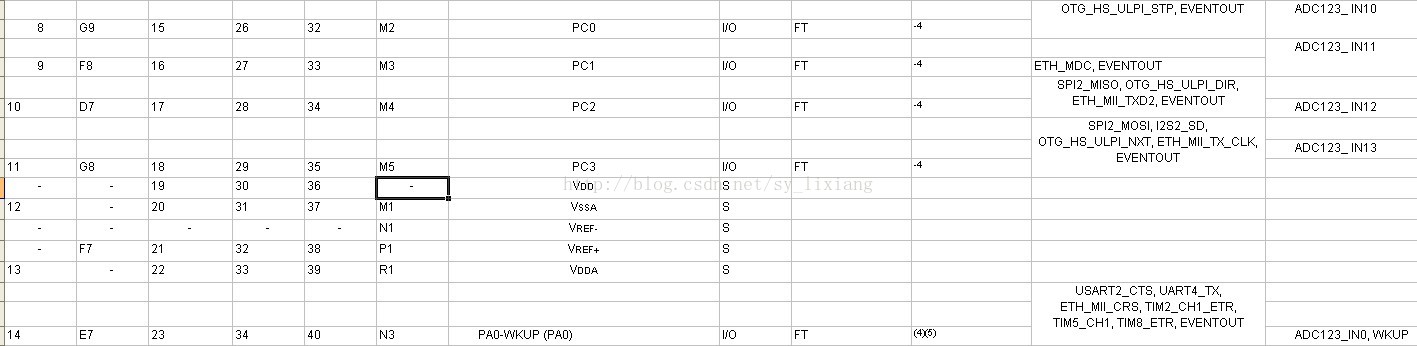

有空行和合并的单元格。有GBA封装的器件没有定义的单元格，如下图选中的地方。

空行是要删除的，没有定义的行也要删除。这里会用到Excel中删除空行的小技巧。

Excel中，Ctrl+G，定位，选择空值，找到单元格，然后删除。删除操作后选择下方单元格上移。

至此会删除所有空行，但没有定义的行，即PinNumber列中单元格为“-”的就得手动删除该行了，好在这种情况不会很多，搜索一下就可以了。

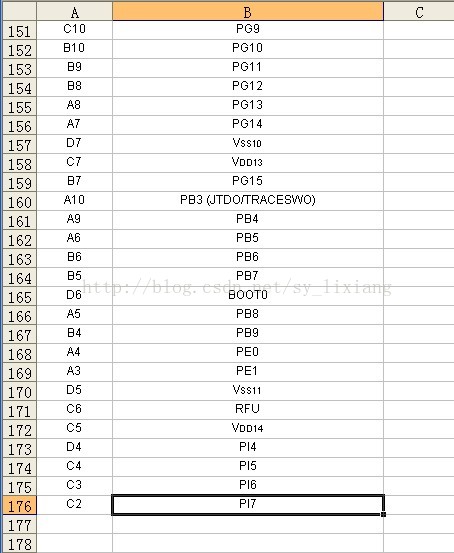

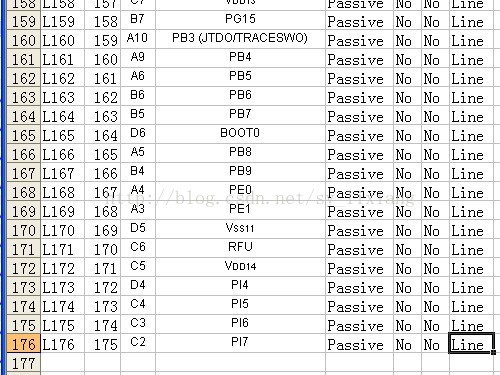

本例的器件为176个引脚，即excel文件应该为176行，编辑完的excel文件如下图所示：

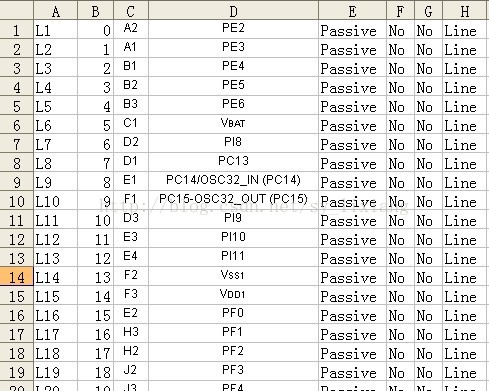

将PinNumber与PinName这两列与从OrCAD里边复制过来的文件进行整合，编辑替换，如下图：

至此，Excel文件就编辑完了。全选，Ctrl+C以后，回到OrCAD中，按Shift+Ins粘贴到OrCAD中，然后确定即可。

注意，Location和Order是只读的，无法编辑。

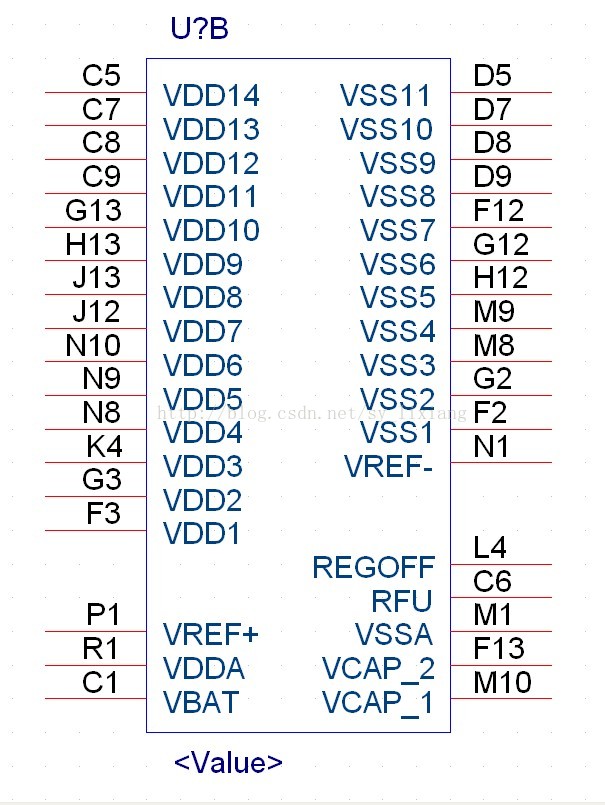

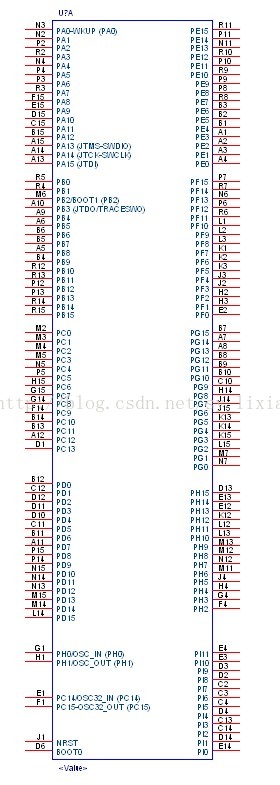

9.回到OrCAD中，调整Pin的位置即可，完成如下图。
