Cadence OrCAD原理图导出带书签目录的办法

摘要

 Cadence orcad 导出pdf，方便 软件工程  师或者其他人员查看，但是Cadence自带的导出pdf的办法不能同时导出书签目录，不利于查看，这片文章就是介绍怎么使用Cadence orcad 原理图导出带书签目录的pdf，这里以cadence16.6举例。

一： 软件安装

1.PDFCreator（自带的Adobe PDF应该也可以）

       下载链接：PDFCreator: Download our free PDF converter here - pdfforge

2. Ghostsript

       下载链接：Ghostscript : Downloads

需要安装上述两个软件，可以去官网下载，可以网上获取别人的资源，都可以，过程无所谓，结局是安装了就行。

二：cadence 配置

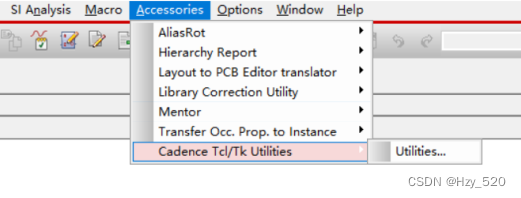

1.cadence 工具栏  > Accessories> cadence Tcl >Utilities...

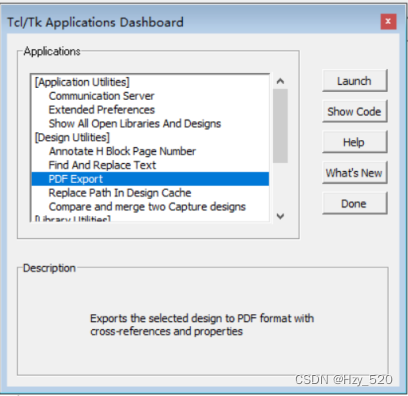

2.PDF Export > Launch

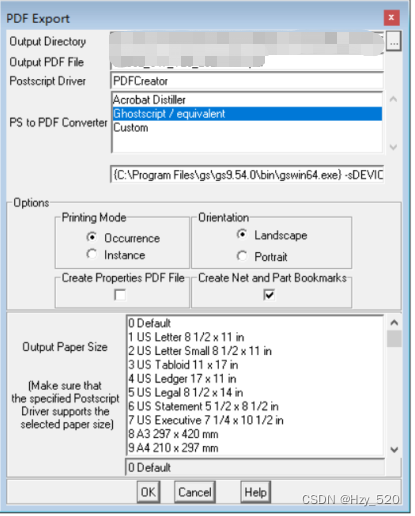

3.前两行分别是输出源文件和输出后的pdf路径，默认会有，不需要修改。

       需要将Postscript Driver 修改为 PDFCreator（或者Adobe PDF）

       PS to PDF Converter 选择Ghostscript，下面的路径为其实际地址。

三：导出带目录的pdf

       在上述窗口，直接点击OK，然后稍等片刻即可。

网上其他参考：

安装 Ghostscript；

• output PDF file: 安装需要路径填写，默认就是DSN档所处的路径了
• Printing Mode选occurrence或者Instance似乎都可以, 一般选择occurrence
• Orientation方向看原理图, 横着画就选Landscape(风景画), 竖着画就选Portrait(肖像画)，一般选择Landscape
• Converter选择Ghostscript 64 bit
• Converter Path, 填入上面的可执行路径 c:\program files\gs\gs9.53.1\bin\gswin64c.exe
• Converter Arguments保持默认

下面INFO变绿表示可用

点OK就导出PDF了, 带书签.

导出的过程会一直闪烁，导出好PDF后，会直接打开。
