Cadence绘图笔记（一）

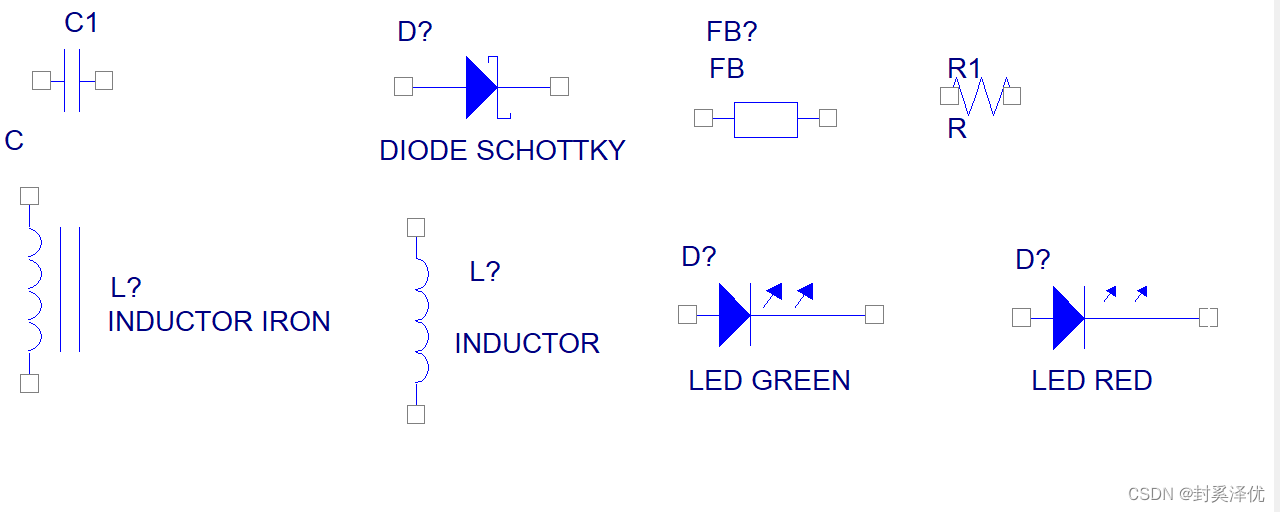

前期准备：

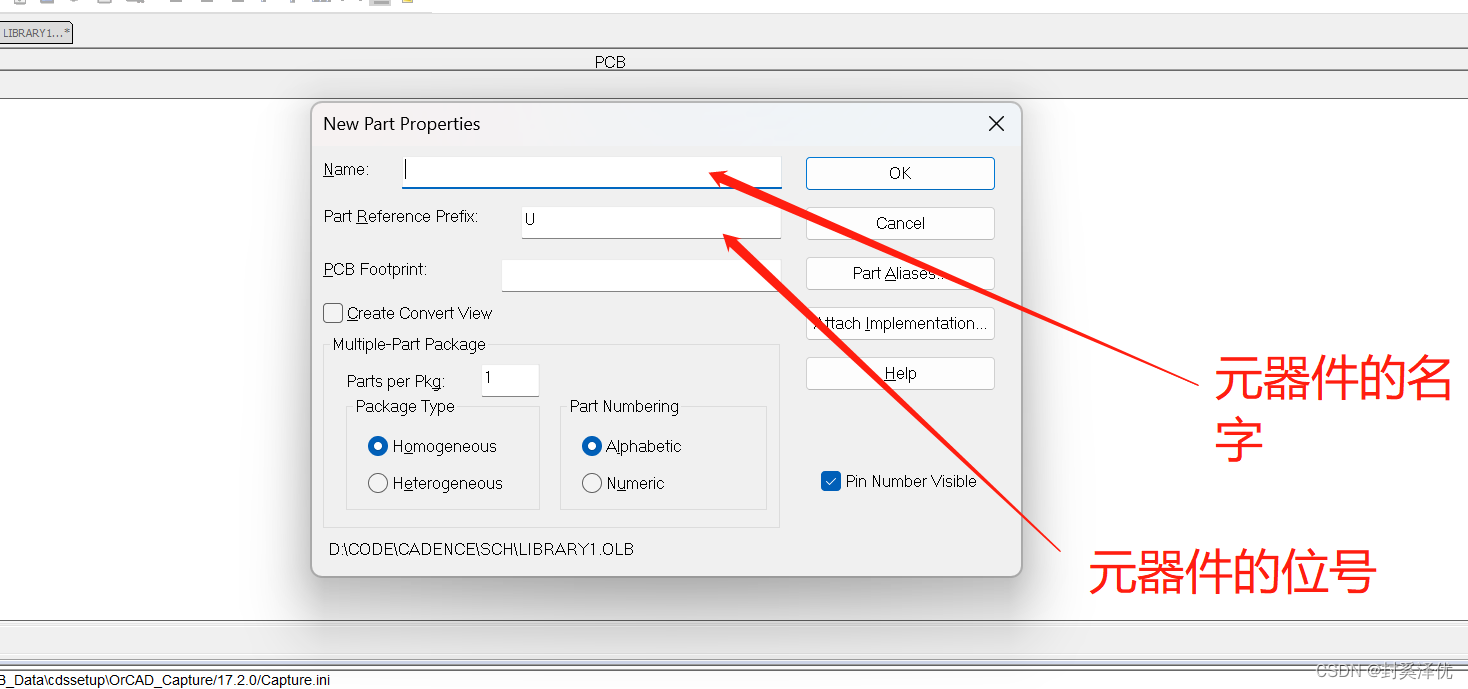

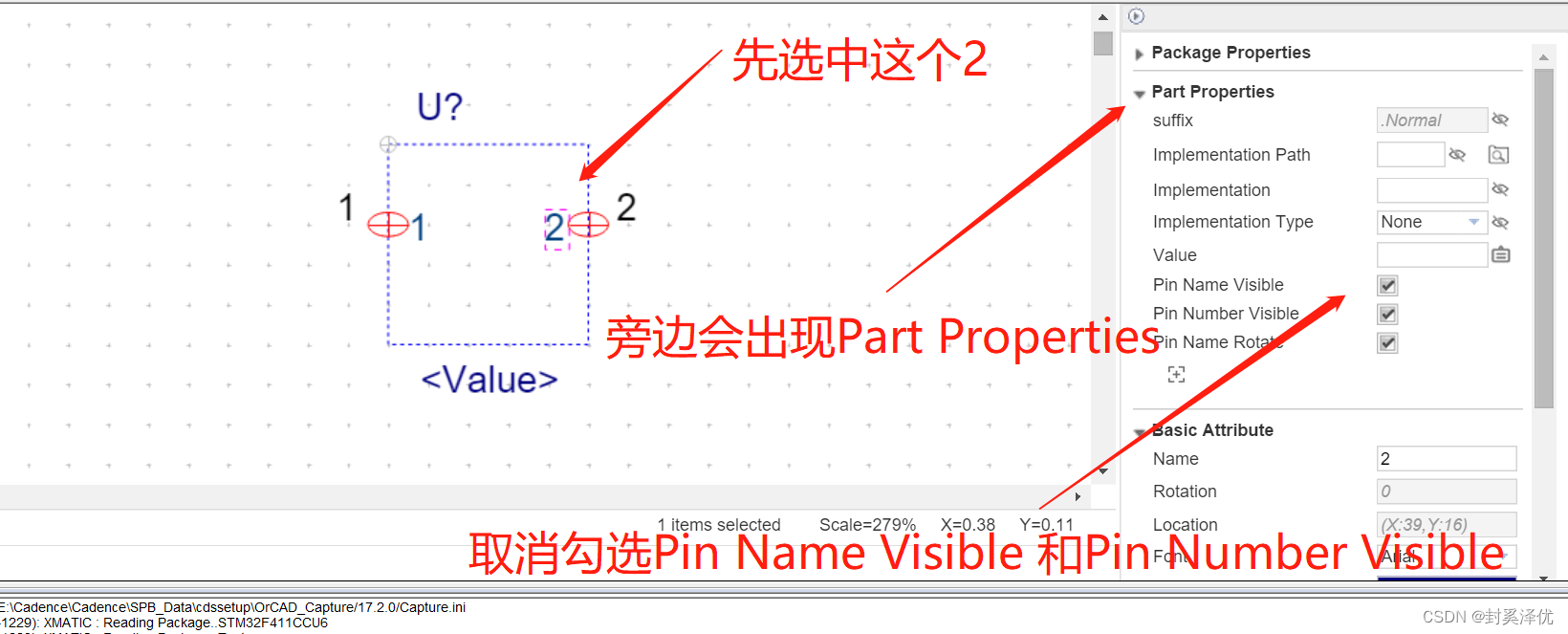

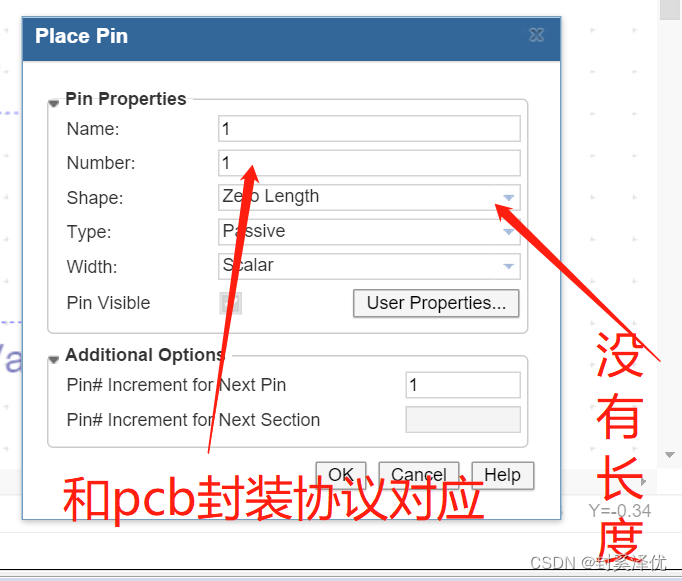

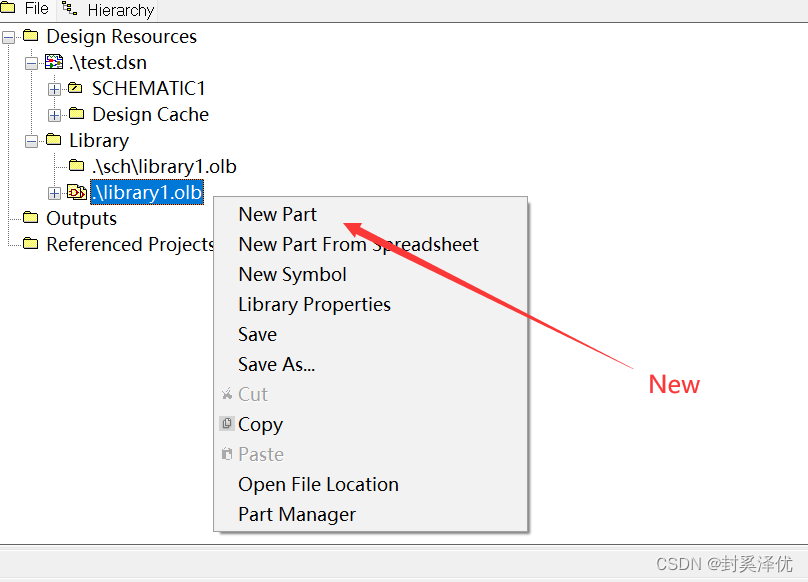

首先新建一个器件，然后添加 引脚 ，最后绘图。

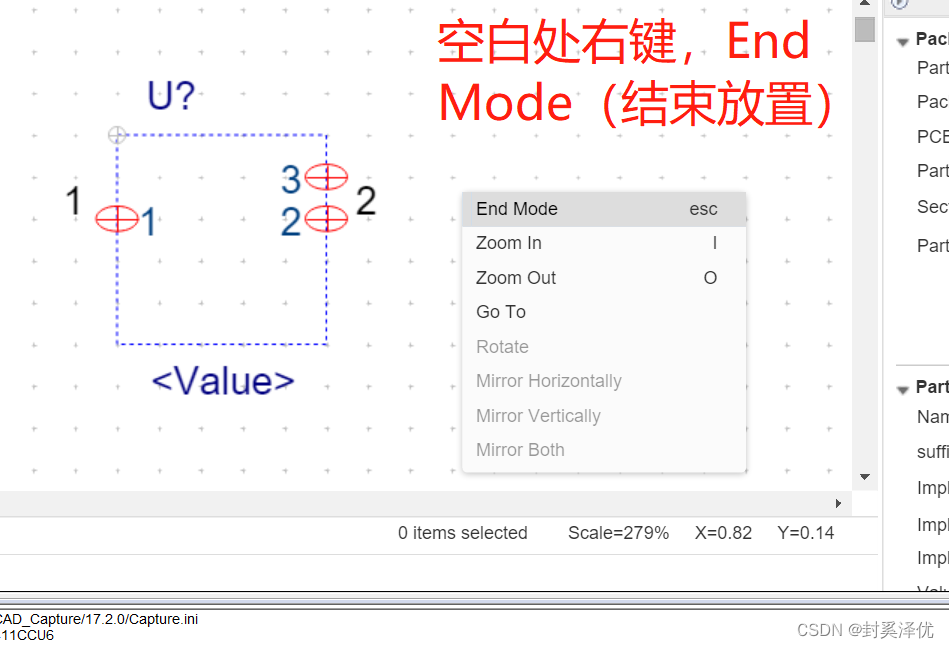

同样在空白处右键选择End Mode就可以取消 绘图 的模式，然后就是进入绘图的部分了.

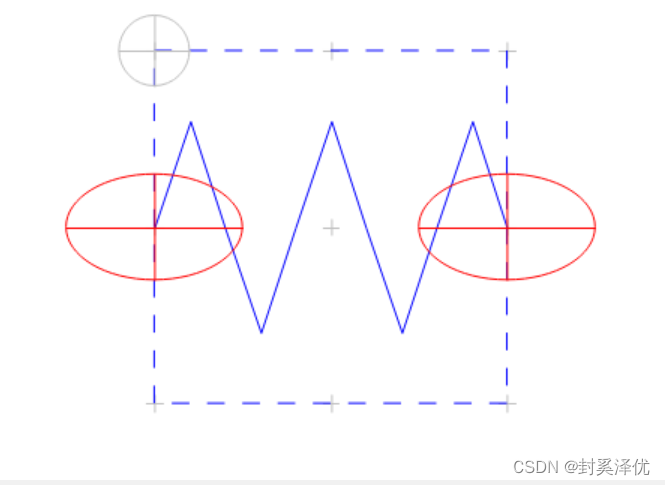

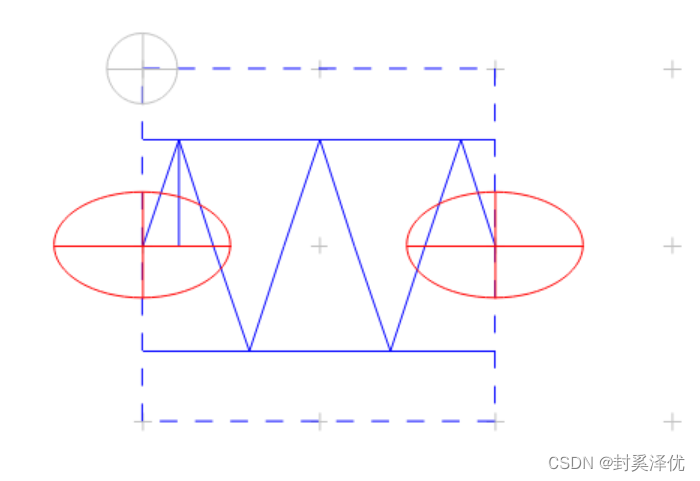

R1:

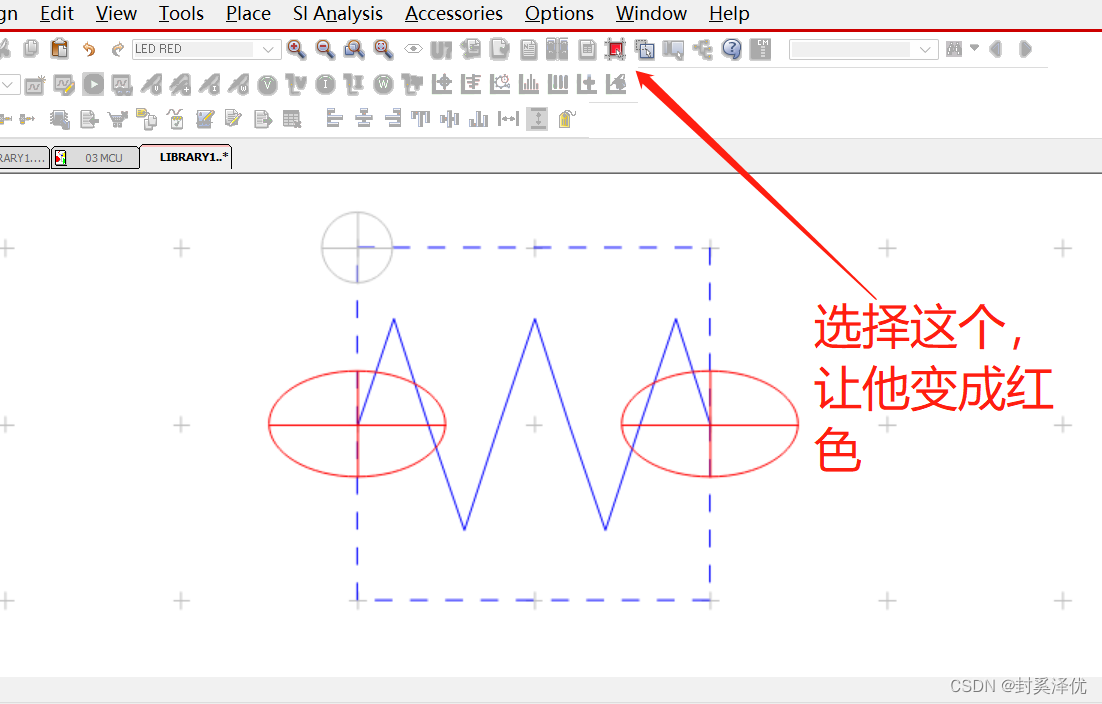

R1整个的区域我是采用才3*3的区域绘制，引脚放在左右两边的正中间，先给他添加两条辅助线，因为要话那个折线，用辅助线的话更加直观 控制 角度，每次线的连接都落在上下的辅助线上面，更加美观一点。

只画两个不同的就行了，其他的用复制粘贴就可以搞定，Ctrl+c然后Ctrl+v，控制每次连都连接上而且落到辅助线上就行。

然后删除辅助线

问题1：只能吸附在栅格上面画线。

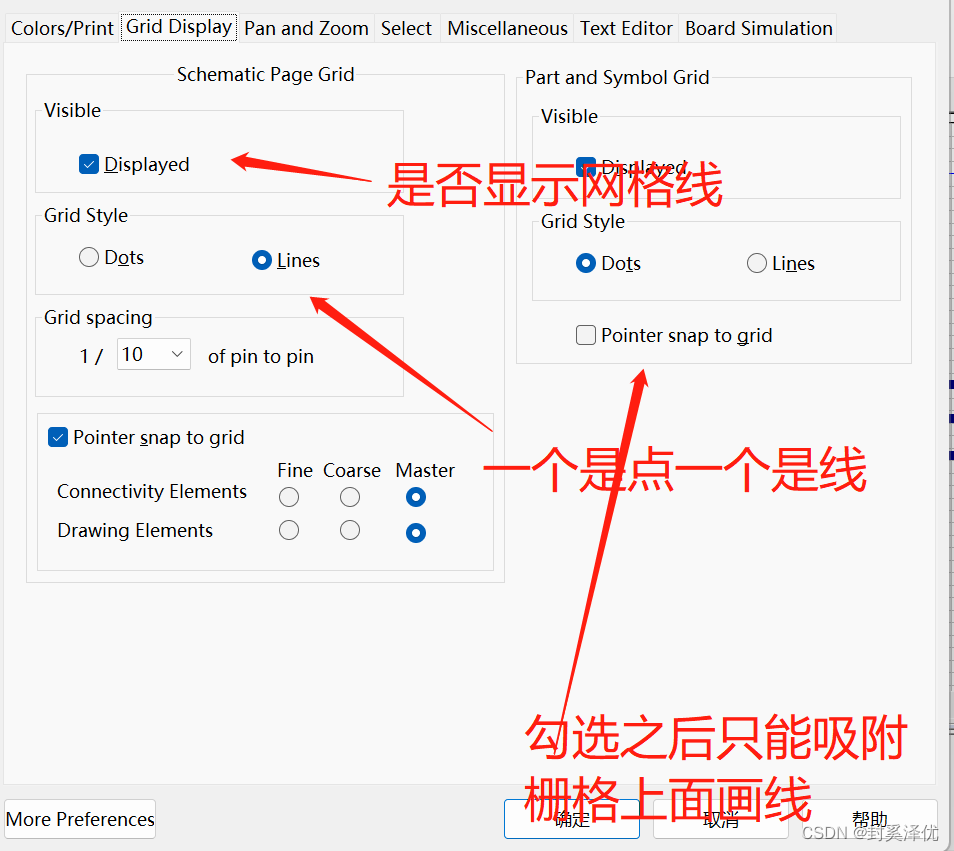

解决 ：1.选择Options-->Preferences-->Grid Display--->取消勾选Pointer snap  to grid--->确定。

2.或者直接按下下面的按钮。

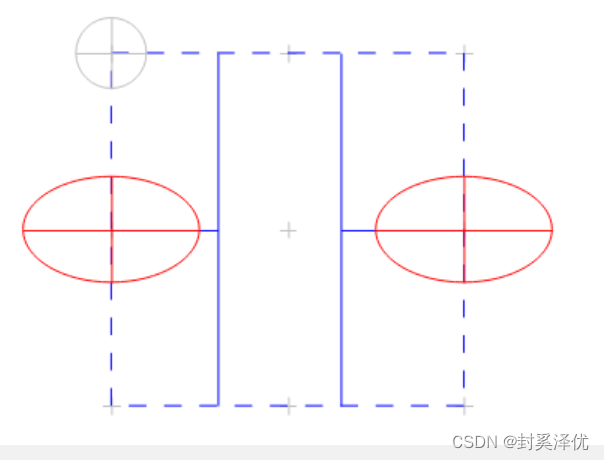

C1:

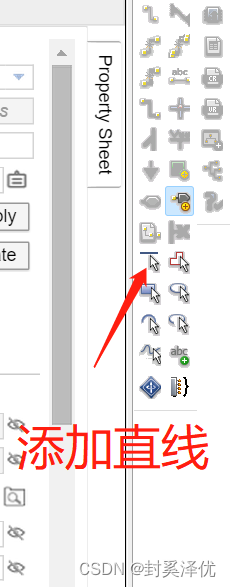

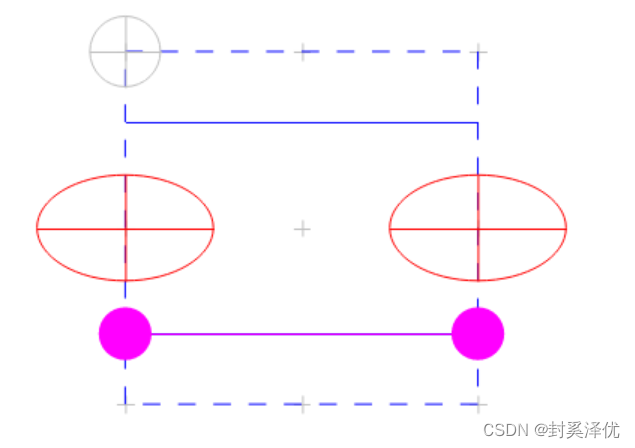

C1的绘制我是采用3*3的绘制区域，先给他添加两个引脚，然后就是加加入四条直线。

直接连接了就行了，注意就是注意线是不是垂直的。

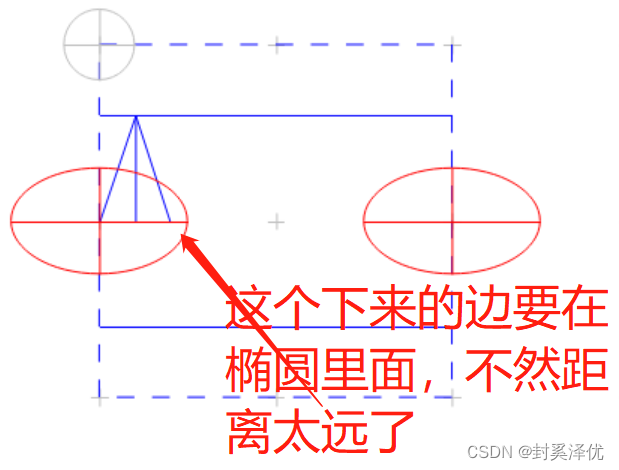

D1:

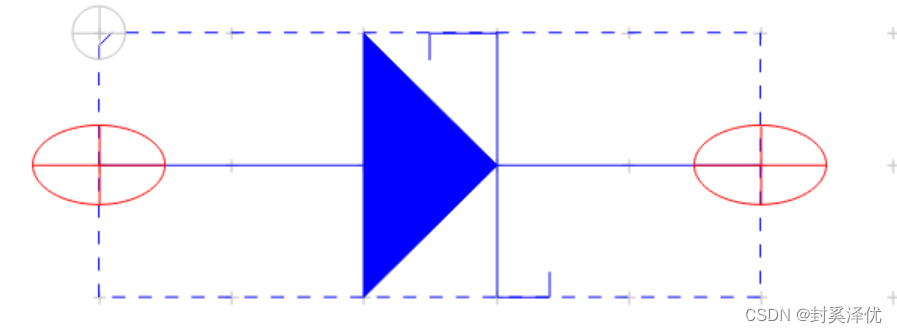

D1的绘制的是采用6*3的绘制区域，主要就是三角形的绘制。

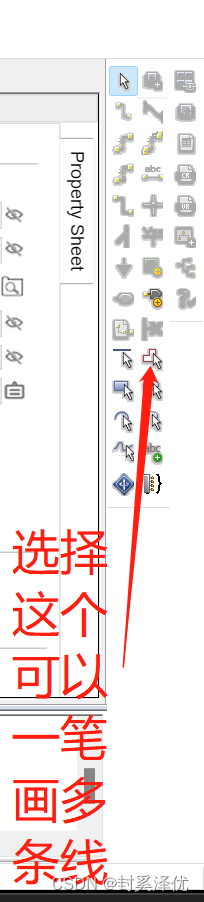

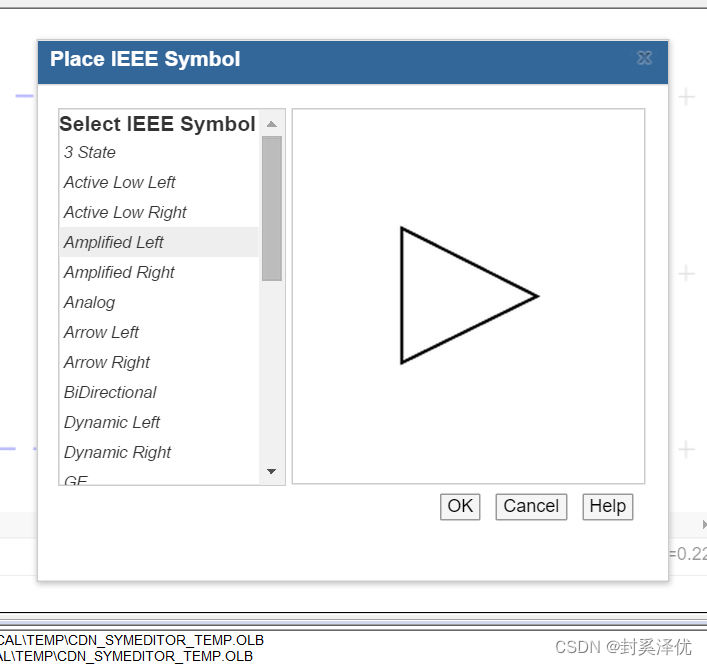

可以用

但是我不知道怎么调颜色，所以只能用另一种方法。

要想转折不是直角的画，需要按着Shift键就行绘制，绘制通过空白处右键选择End Mode来结束。

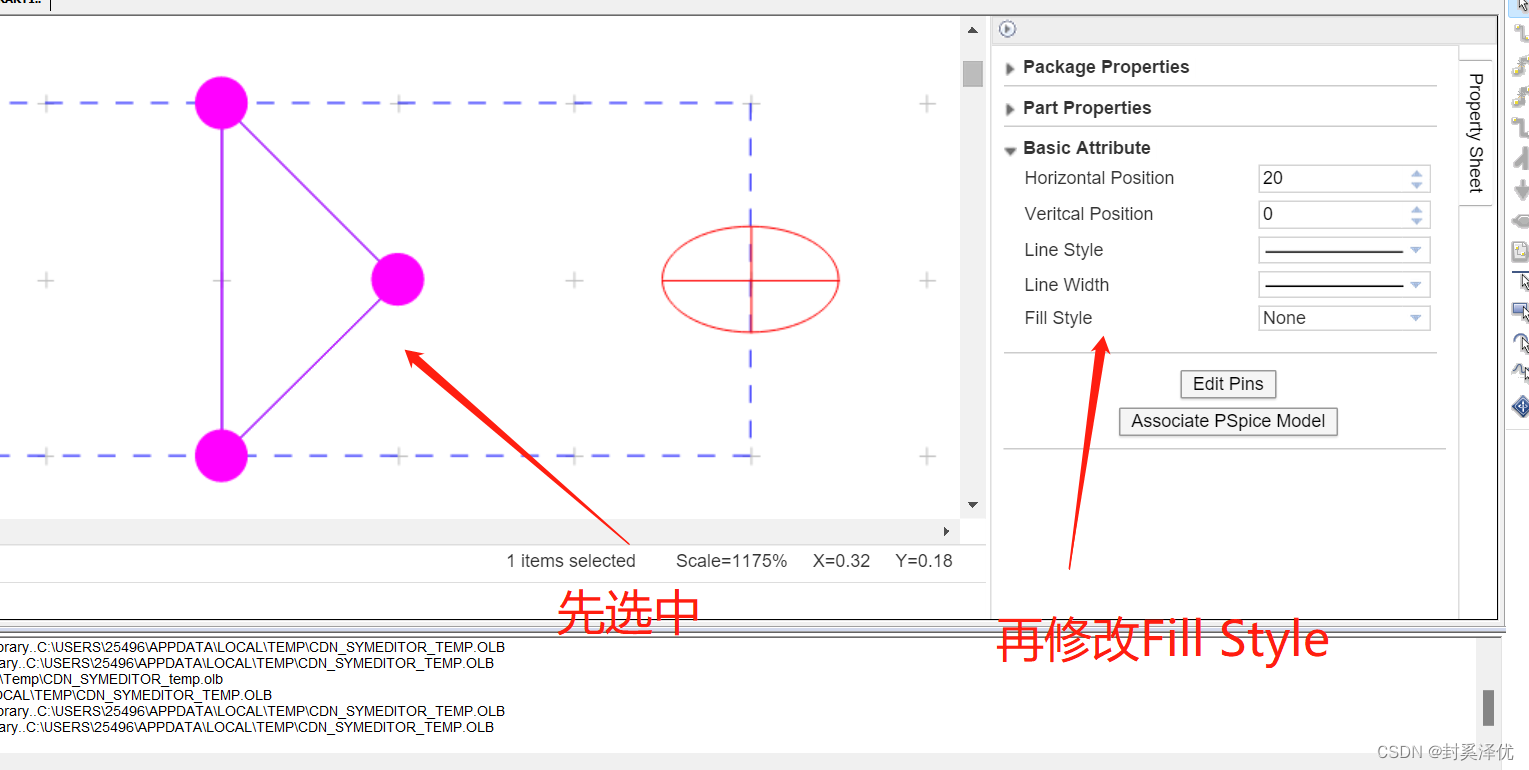

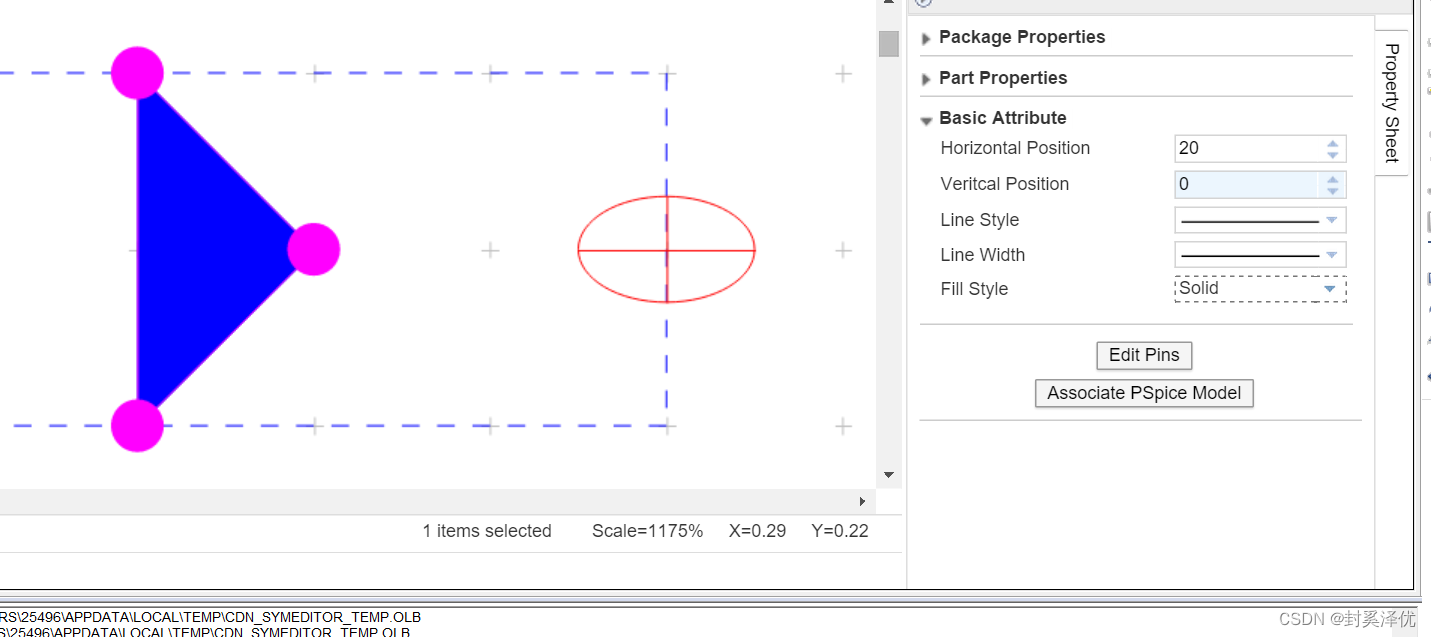

然后就是颜色的填充。选择Solid

剩下的就完全依靠感觉了。

FB1

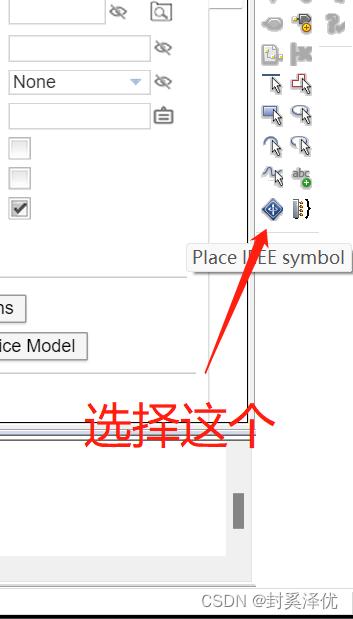

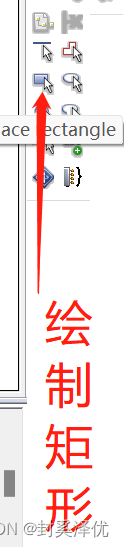

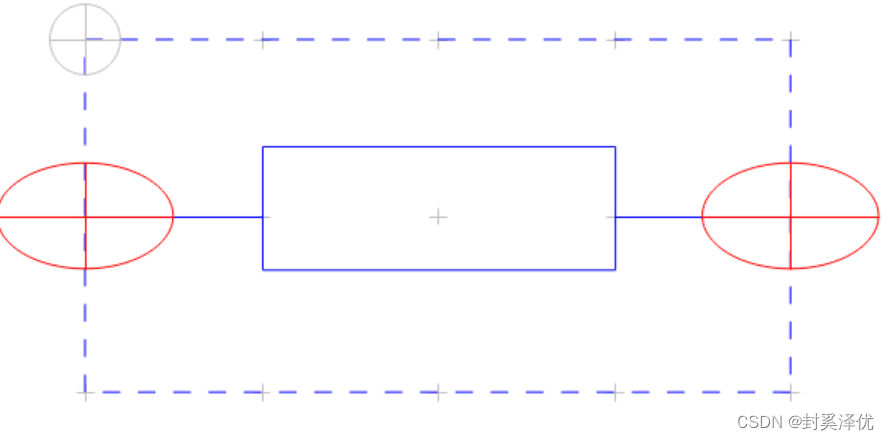

FB1采用的区域是5*3，这个主要就是空间的那个矩形，可以用绘制三角形的方法来 绘制矩形  ，但是还有一个更简单的方法。可以直接绘制出一个矩形。

这直接就出来了。

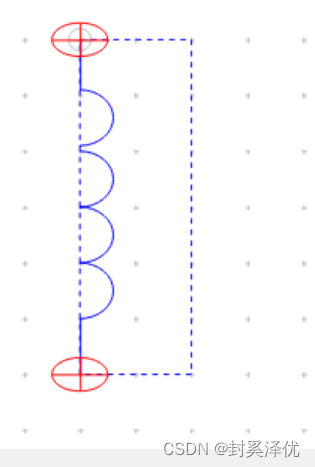

L1和L2:

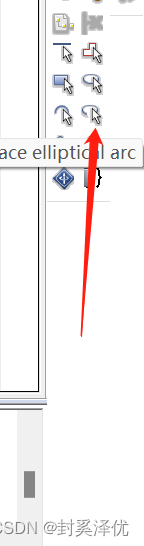

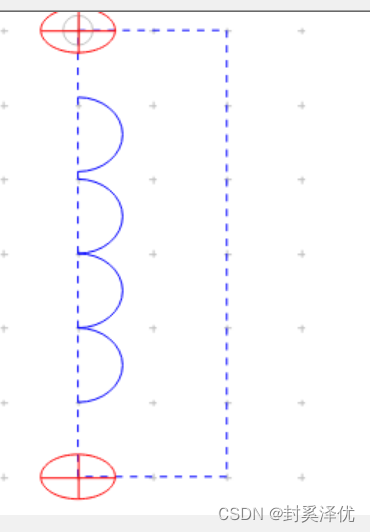

L1和L2差不多，主要就是那个曲线的绘制，他们的区域分别是2*7和3*7L2多了两条竖线。竖线好实现，但是弧线不知道怎么实现，我就用半圆的圆弧来替代。

先绘制一个半圆，背景板有小圆点，保证圆或者椭圆落在小圆点上面，然后其他的就负责粘贴就行了。

最后别忘记加上两条竖线。

不得不说，确实画的有点丑。但是我目前也没有更加好的办法了，如果有谁有更好的办法，希望大家可以告诉我。

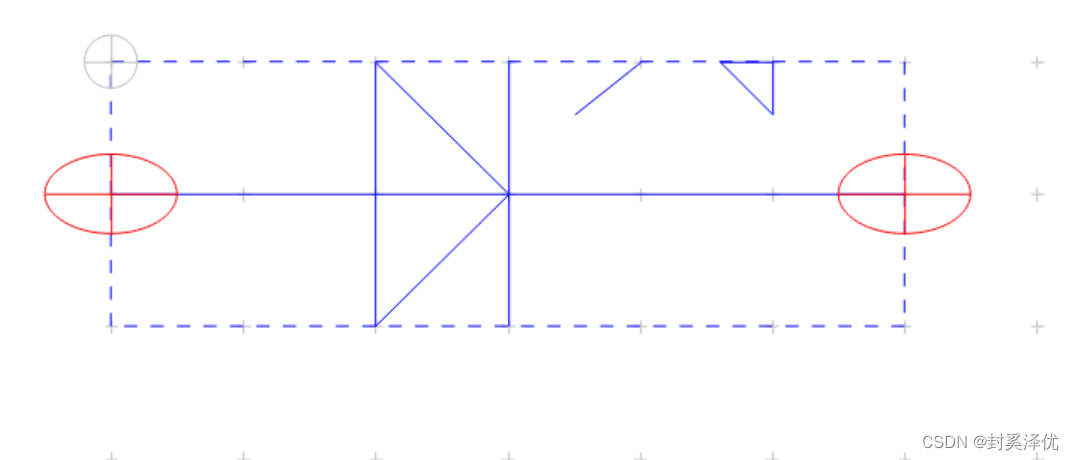

D2和D3:

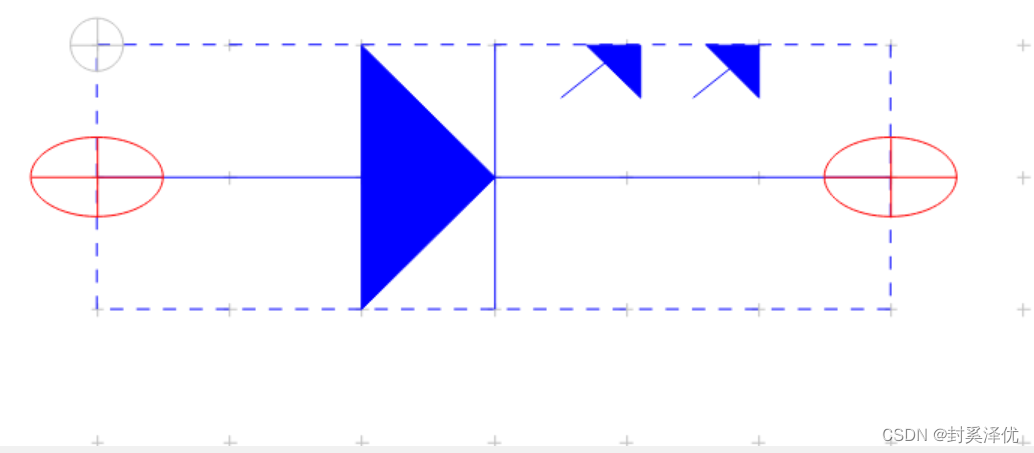

D2和D3也简单了，就是三角形的绘制，箭头就是一个三角形加上一根直线。绘制区域都是7*3.

大概就是这样，直线从小圆点出来作为参照好绘制一点，然后就是把三角形调成solid的就行了。

总结：

因为刚学，还是纯小白，如果有错误，希望大家能够指正出来。

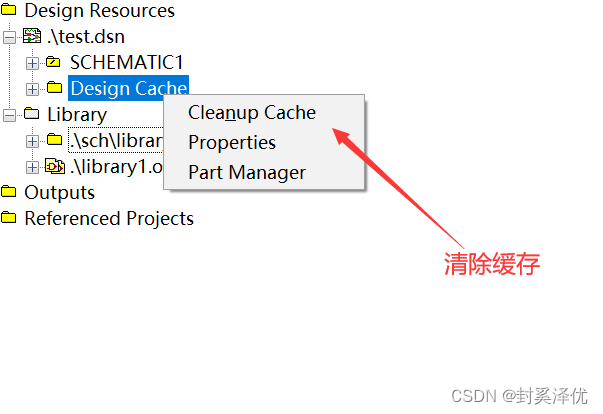

如果添加错误，可能是之前保存之后再修改的，可以通过清除缓存来解决（cleanup cache）。
